Budowa własnej elektrowni wiatrowej o mocy około 3kW to ambitne przedsięwzięcie, które niesie ze sobą szereg wyzwań technicznych. Jednym z kluczowych problemów jest skręcający się kabel w maszcie, który może prowadzić do uszkodzeń i przerw w dostawie energii. Komercyjne złącza obrotowe, choć skuteczne, często okazują się bardzo drogie, co skłania do poszukiwania ekonomicznych rozwiązań w ramach samodzielnego wykonania.
Niniejszy artykuł przybliża możliwości konstrukcji złącza obrotowego do elektrowni wiatrowej, które wytrzyma wysokie prądy, typowe dla mocy 3kW (szacowane na około 110A), bez konieczności użycia przekładni, minimalizując straty energetyczne.
Wyzwania konstrukcyjne i wymagania techniczne
Kluczowym aspektem przy konstrukcji złącza obrotowego do elektrowni wiatrowej jest konieczność obsługi dużych prądów, wynikających z mocy 3kW. Projekt nie przewiduje potrzeby dodatkowego sterowania, koncentrując się wyłącznie na przesyłaniu energii poprzez trzy fazy. Oznacza to, że konstrukcja musi być solidna i niezawodna.
Ważne jest zastosowanie odpowiednio dużego zestawu szczotek węglowych na każdą fazę. Należy pamiętać, że podobnie jak w przypadku przekładni, na samych pierścieniach również wystąpią pewne straty energii, jednak ich skala może być mniejsza w porównaniu do mechanizmów przekładniowych. Dyskusja o tym, że na pierścieniach również będą straty, jest istotna w kontekście rezygnacji z przekładni w celu ich uniknięcia.
Proponowane koncepcje i metody wykonania
Istnieje kilka koncepcji samodzielnego wykonania złącza obrotowego, bazujących na idei pierścieni ślizgowych i szczotek węglowych. Wybór metody zależy od dostępności materiałów i narzędzi.
Wykorzystanie części ze złomowiska
Jednym z najbardziej efektywnych kosztowo rozwiązań jest poszukanie odpowiednich elementów na złomowisku. Można tam znaleźć silnik pierścieniowy, który posiada trzy solidne pierścienie, często wykonane z brązu, osadzone na izolatorach i na wale. Na takim wale z powodzeniem można zamontować wiatrak i łożyskowanie. W przypadku braku dostępu do złomowiska, pozostaje konieczność zakupu lub samodzielnego wykonania odpowiednio dużych pierścieni i szczotek, co często wymaga dostępu do tokarki.
Szczotki do złącza można pozyskać z różnych źródeł, np. od spawarek, które są przystosowane do pracy z dużymi prądami. Inną propozycją są szczotki z rozruszników samochodowych; po wpisaniu frazy "szczotki rozrusznik" w serwisach aukcyjnych można znaleźć wiele ofert w przystępnych cenach. Ważne jest, aby zdublować szczotki na odpowiedni prąd, aby zapewnić niezawodność i bezpieczeństwo działania.
Konstrukcje z materiałów dostępnych
Gdy dostęp do gotowych komponentów jest ograniczony, można rozważyć wykonanie części z ogólnodostępnych materiałów:
Pierścienie ślizgowe
- Pierścienie na rurce PCV: Jednym z pomysłów jest przyklejenie pierścieni do jednej rurki PCV, podczas gdy w drugiej, większej rurce, zamocowane zostaną szczotki.
- Pierścienie z blachy: Inną metodą jest wykonanie pierścieni z blachy (np. 3-4mm miedzianej lub mosiężnej), które następnie należy przynitować do tekstolitowej tarczy. Taka konstrukcja mechanicznie byłaby podobna do tzw. "amerykanki", gdzie prąd odbierany jest przez prostopadle osadzone szczotki.
- Pierścienie z rury: Rozważano również możliwość, aby z dostępnej rury wyciąć pierścień, przeciąć go na pół i rozklepać młotkiem, aby powstał odpowiedni pasek. Taka koncepcja wymagałaby jednak szczegółowej weryfikacji pod kątem praktyczności i zdolności do przewodzenia dużych prądów.

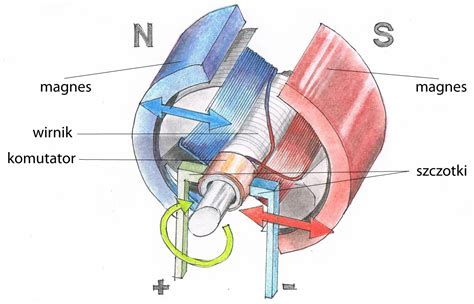

Układ szczotek
W przypadku konstrukcji z tarczą tekstolitową i przynitowanymi pierścieniami, zestaw szczotek powinien być zamocowany na podobnej zasadzie mechanicznej. Oznacza to zastosowanie mniejszych płytek tekstolitowych, do których umocowane są szczotkotrzymacze, w których osadzone są szczotki. Wsporniki te montuje się od spodu tarczy, zapewniając stabilny kontakt.
Zaawansowane inspiracje: koncepcja Amphenol
Dla bardziej zaawansowanych konstruktorów, inspiracją może być rozwiązanie firmy Amphenol, która produkuje złącza o unikalnej budowie. W ich przypadku jedna część złącza to standardowy bolec, a druga to siateczka zamiast tradycyjnej tulejki. Taki kontakt zapewnia bardzo dużą powierzchnię styku, co znacząco obniża rezystancję przejścia. Samodzielne wykonanie czegoś na bazie tej koncepcji mogłoby prowadzić do bardzo wydajnego złącza, jednak wymagałoby precyzyjnych technik obróbki i dostępu do specjalistycznych materiałów.
Aspekty praktyczne i podsumowanie
Samodzielne wykonanie złącza obrotowego, zwłaszcza dla dużych prądów, to zadanie wymagające precyzji i często dostępu do specjalistycznych narzędzi, takich jak tokarka. Jest to głównie praca dla doświadczonego tokarza lub mechanika. Mimo początkowych wątpliwości, wielu konstruktorów ostatecznie decyduje się na zakup gotowych szczotek, co upraszcza proces i gwarantuje odpowiednie parametry elektryczne.
Podsumowując, choć wykonanie złącza obrotowego do elektrowni wiatrowej o mocy 3kW we własnym zakresie nie jest łatwe, jest jak najbardziej możliwe. Kluczem do sukcesu jest staranny dobór materiałów, precyzyjne wykonanie oraz odpowiednie wymiarowanie elementów przewodzących prąd.
