Świece zapłonowe stanowią kluczowy element silników spalinowych z zapłonem iskrowym, umożliwiając zapłon mieszanki paliwowo-powietrznej. Ich wynalezienie i ewolucja miały ogromny wpływ na rozwój motoryzacji.
Początki i pierwsze koncepcje
Pierwsze próby zastosowania świec zapłonowych w silnikach gazowych miały miejsce już w latach 60. XIX wieku. Jednak powszechne stosowanie świec zapłonowych rozpoczęło się dopiero w latach 80. XIX wieku, po udoskonaleniu technologii i adaptacji do silników benzynowych oraz wysokoprężnych.
Przed erą świec zapłonowych stosowano różne metody inicjowania zapłonu mieszanki paliwowo-powietrznej. W niektórych starszych konstrukcjach wykorzystywano świece nagrzewające, które podgrzewały mieszankę w komorze spalania, ułatwiając jej zapłon, co było szczególnie istotne w procesie rozruchu silnika wysokoprężnego. Inne metody obejmowały ręczną inicjację zapłonu za pomocą zewnętrznego źródła ognia, a także stosowanie łopatki grzewczej w komorze spalania. W starszych silnikach spotykano również iskrowniki zewnętrzne, które generowały iskrę potrzebną do zapłonu.
Prototyp współcześnie znanej świecy zapłonowej stworzył Francuz Étienne Lenoir. W 1860 roku wyposażył swój pierwszy tłokowy silnik spalinowy, napędzany gazem świetlnym, w elektryczną świecę zapłonową. Choć jego silnik działał na zasadzie podobnej do dwufunkcyjnej maszyny parowej, nie wykorzystywał sprężania i osiągał zaledwie 80 obrotów na minutę, co minimalizowało obciążenie mechaniczne, termiczne i elektryczne świec. Lenoir jest powszechnie uważany za wynalazcę świecy zapłonowej. Warto jednak wspomnieć, że wcześniej, bo 2 lutego 1839 roku, Edmond Berger miał skonstruować podobny element, jednak silniki spalinowe w tamtym okresie były w początkowej fazie rozwoju.
Jean Joseph Étienne Lenoir, który skonstruował swój silnik w 1858 roku (patent US345596A datowany na 1886 rok), z sukcesem używał zapłonu iskrowego. Jednak iskry generowane były wówczas przez współpracę źródła prądu, komutatora, cewki indukcyjnej i szczotek, a nie przez świecę zapłonową w dzisiejszym rozumieniu.
Rozwój i udoskonalenia
Własne świece zapłonowe wykorzystywał również niemiecki wynalazca Karl Benz. Jego motor z zapłonem brzęczykowym z 1885 roku, zastosowany w pierwszym samochodzie, był już czterosuwowy i wykorzystywał sprężanie, osiągając maksymalnie 300 obrotów na minutę. Połączenie silnika i podwozia przez Benza stało się kluczowe dla dalszego rozwoju świec. W tym samym czasie szybkie silniki Gottlieba Daimlera, wykorzystujące zapłon żarowy, początkowo zastosowane w pierwszym motocyklu, również przyczyniły się do postępu.
Zapłon żarowy i brzęczykowy, mimo swojej roli w popularyzacji samochodów, ostatecznie ustąpiły miejsca zapłonowi odcinającemu, wysokonapięciowemu zapłonowi Bosch i zapłonowi bateryjnemu.
Przełomowym momentem było opatentowanie świecy zapłonowej przez Roberta Boscha w 1902 roku. Choć Bosch nie był pierwszym wynalazcą świecy, jego firma odegrała kluczową rolę w jej udoskonaleniu i masowej produkcji. W 1902 roku firma Bosch opatentowała udoskonalony model świecy zapłonowej, który znacząco przyczynił się do rozwoju motoryzacji. Od tego czasu rozpoczęła się dynamiczna ewolucja świec, dążąc do stworzenia uniwersalnych produktów pasujących do różnorodnych silników.
Początkowo izolatory świec wykonywano z porcelany i miki, które później zastąpiono lepszymi materiałami, takimi jak łojek, a następnie tworzywo ceramiczne - steatyt. Przed 1910 rokiem zmieniono kształt obrzeża izolatora na wywinięty, a elektrodę środkową wkręcono w gwintowany otwór kamienia świecy. Udoskonalano również kształt i materiał elektrod.
W 1925 roku Bosch opracował kryterium doboru świecy zapłonowej według jej wartości cieplnej, aby ułatwić kierowcom dobór odpowiedniego produktu do konkretnej jednostki napędowej. Wraz z rozwojem techniki rosły wymagania wobec świec, szczególnie w silnikach samolotowych.
Ewolucja materiałów i konstrukcji
W okresie międzywojennym nastąpił dalszy rozwój świec zapłonowych. Zastosowanie elektrod miedzianych poprawiło przewodnictwo prądu elektrycznego i zwiększyło trwałość świec. W kolejnych latach kontynuowano ewolucję materiałów produkcyjnych.
W 1931 roku izolator zaczęto wykonywać z piranitu 1 (zastępując steatyt), a cztery lata później wprowadzono piranit 2. Wraz z postępem technologicznym, silniki samochodowe stawały się coraz bardziej skomplikowane i precyzyjne, co wymagało od świec zapłonowych większej odporności na zmiany temperatury, wytrzymałości mechanicznej i lepszej charakterystyki przewodzenia ciepła.
W latach 50. i 60. XX wieku świece zapłonowe stawały się coraz bardziej zaawansowane technologicznie. Wraz z rozwojem motoryzacji i zapotrzebowaniem na niezawodne rozwiązania, firmy takie jak Robert Bosch GmbH wprowadzały kolejne udoskonalenia w konstrukcji świec.
Współczesne technologie i cechy świec zapłonowych
Obecnie produkowane świece zapłonowe wykorzystują zaawansowane technologie, mające na celu poprawę wydajności, trwałości i ekologiczności silników spalinowych. Elektrody wykonane z irydy lub platyny zwiększają ich żywotność i efektywność. Ceramiczne izolatory zapewniają doskonałą izolację elektryczną przy jednoczesnym ograniczeniu rozpraszania ciepła.
Niektóre nowoczesne świece mogą korzystać z technologii plazmowej do generowania iskry, co zwiększa ich skuteczność. Inne są projektowane z myślą o integracji z zaawansowanymi systemami zarządzania silnikiem, umożliwiając lepszą kontrolę procesu zapłonu i optymalizację wydajności. W celu zmniejszenia zużycia energii stosuje się również technologie niskiego napięcia.

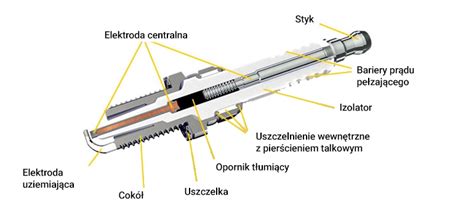

Kluczowe elementy świecy zapłonowej
Świeca zapłonowa składa się z kilku kluczowych elementów:
- Gwintowany korpus: Metalowa część z gwintem, umożliwiająca montaż w głowicy cylindra. Zapewnia połączenie z masą silnika.
- Izolator ceramiczny: Zazwyczaj wykonany z tlenku glinu, zapewnia izolację elektrody centralnej od korpusu, zapobiegając niepożądanym wyładowaniom elektrycznym. Odporny na wysokie temperatury i naprężenia.
- Elektroda centralna: Połączona z wysokim napięciem, zazwyczaj wykonana z niklu, miedzi, chromu, platyny lub irydu. Przez jej środek przebiega miedziany rdzeń przenoszący prąd.
- Elektroda masowa (boczna): Połączona z masą, stanowi drugi biegun dla iskry. Świece mogą mieć jedną lub więcej elektrod masowych.
- Rezystor: Wbudowany w celu tłumienia zakłóceń elektromagnetycznych (EMI/RFI), które mogą zakłócać działanie elektroniki pojazdu. Większość świec samochodowych posiada rezystor.
- Podkładka uszczelniająca: Zapobiega wyciekom spalin z komory spalania i pomaga w odprowadzaniu ciepła.
- Złącze: Miejsce połączenia z przewodem zapłonowym lub cewką palcową, przenoszące wysokie napięcie.
Parametry świecy zapłonowej
Istotne parametry świecy zapłonowej obejmują:
- Wartość cieplna (zakres cieplny): Określa zdolność świecy do odprowadzania ciepła z komory spalania. Skala zazwyczaj obejmuje od 1 do 10 (lub 11), gdzie niższe wartości oznaczają "zimną" świecę (szybkie odprowadzanie ciepła), a wyższe "gorącą" (wolniejsze odprowadzanie ciepła). Małe silniki o niskiej wydajności często używają gorących świec (np. zakres 1-4).
- Zasięg: Długość gwintowanej części świecy, mierzona od miejsca styku z głowicą cylindra do końca gwintu. Niewłaściwy zasięg może prowadzić do kontaktu z tłokiem.
- Przerwa między elektrodami: Odległość między elektrodą centralną a masową, kluczowa dla prawidłowego przeskoku iskry. Wymaga okresowej kalibracji.
Świece zapłonowe w różnych zastosowaniach
Świece zapłonowe są niezbędne w silnikach benzynowych spalinowych, ale nie są stosowane w silnikach diesla, które wykorzystują zapłon samoczynny od sprężonej mieszanki.
Nowoczesne świece zapłonowe są produkowane z myślą o specyficznych zastosowaniach, w tym dla samochodów zasilanych gazem propan-butan. Świece te mają konstrukcję dostosowaną do pracy z paliwem gazowym, zapewniając właściwe parametry iskry i jej energię.
Współczesne rozwiązania, takie jak świece Bosch Super 4, wykorzystują cztery elektrody masowe i zaostrzone elektrody środkowe, co zapewnia optymalną ścieżkę dla iskry i zwiększa pewność zapłonu. Charakteryzują się również samooczyszczającym działaniem, co jest ważne w silnikach o dużej mocy.
Trwałość świec zapłonowych jest zróżnicowana. Najtańsze świece niklowe lub miedziane wymagają wymiany co około 20-30 tys. km. Świece platynowe wytrzymują dwukrotnie dłużej, a irydowe mogą służyć nawet ponad 100 tys. km, pod warunkiem nienagannego stanu silnika i układu zapłonowego.
Jak działa świeca zapłonowa | Film animowany |
Podsumowanie historii rozwoju

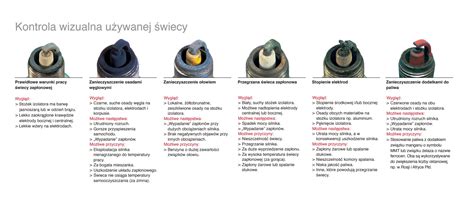

Przez ponad sto lat istnienia świeca zapłonowa przeszła liczne modyfikacje. Współczesne konstrukcje są wynikiem wieloletnich badań i doświadczeń. Kluczowe jest dbanie o stan świec, ponieważ wpływa to na możliwość rozruchu silnika (szczególnie w niskich temperaturach), zużycie paliwa i poziom toksyczności spalin. Zużyte świece mogą prowadzić do uszkodzeń silnika i katalizatora.
Firma NGK SPARK PLUG, będąca wiodącym producentem elementów układów zapłonowych i czujników, od 1936 roku nieustannie rozwija technologię świec zapłonowych, pozostając liderem w tej dziedzinie. Pomimo rozwoju innych technologii, świeca zapłonowa nadal pozostaje kluczowym elementem każdego silnika benzynowego.
