Pływak poziomu paliwa w minikoparce: budowa i zasada działania

Czujniki poziomu paliwa w zbiorniku są niezbędne do monitorowania ilości paliwa w pojazdach, w tym w minikoparkach i innych maszynach budowlanych. Ich działanie polega na wykrywaniu zmian poziomu paliwa i przekształcaniu ich na sygnały elektryczne przesyłane do wyświetlacza pojazdu. Czujniki te przetwarzają zmiany fizyczne, takie jak położenie pływaka, wartości pojemności, ciśnienie czy czas przemieszczania się fali dźwiękowej, na sygnały elektryczne, które pomagają monitorować poziom paliwa w czasie rzeczywistym. Mają one kluczowe znaczenie dla zapewnienia płynnej i bezpiecznej pracy maszyn.

Moduł doprowadzania paliwa i jego elementy

Moduły doprowadzania paliwa znajdują się bezpośrednio w zbiorniku pojazdu. Składają się one z pokrywy z kołnierzem, pompy paliwa w zasobniku (zbiorniku wirowania) oraz innych kluczowych elementów, takich jak czujnik poziomu paliwa, filtr, zawór zwrotny, dopływ do silnika, powrót paliwa, pompa strumieniowa oraz regulator ciśnienia.

Regulowane układy zasilania paliwem

Sterowniki pomp paliwa są stosowane w „regulowanych” lub „uwarunkowanych zapotrzebowaniem” układach zasilania paliwem. Sterują one pompy paliwa za pomocą sygnału z modulowaną szerokością impulsów (sygnałem PWM). W przeciwieństwie do zasilania paliwem bez regulacji, tłoczona jest zawsze tylko wymagana ilość paliwa. Zmniejsza to pobór mocy i pozwala oszczędzać paliwo. Sygnał z modulowaną szerokością impulsów (PWM) jest wykorzystywany do precyzyjnego sterowania pompą paliwa, zapewniając dostarczenie tylko niezbędnej ilości paliwa do silnika.

Rodzaje czujników poziomu paliwa

Spośród wszystkich typów czujników poziomu paliwa, pływakowe i pojemnościowe są najczęściej stosowane w zbiornikach paliwa pojazdów. Czujniki ciśnienia i czujniki ultradźwiękowe są również używane w określonych, specyficznych zastosowaniach.

Czujnik typu pływakowego

Najpopularniejszy jest czujnik typu pływakowego. Wykorzystuje on pływak, który znajduje się na powierzchni paliwa. W miarę wzrostu lub spadku poziomu paliwa pływak porusza się w górę lub w dół. Pływak jest podłączony do pręta lub enkodera, który reguluje jego rezystancję lub sygnał wyjściowy, który jest następnie przekształcany na sygnał elektryczny.

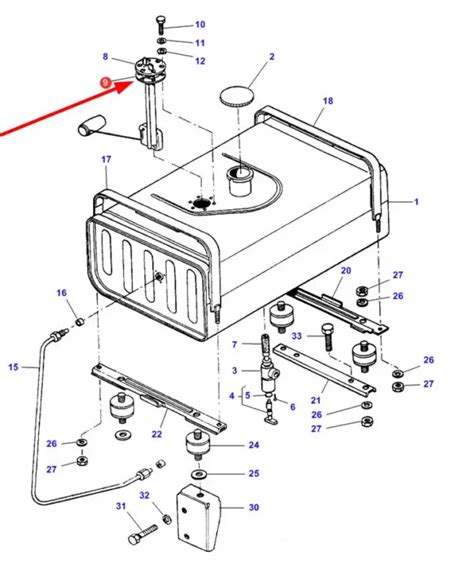

W wielu maszynach, takich jak minikoparki, w zbiorniku znajduje się pływak z potencjometrem. Na wyjściu czujnika pływakowego pojawia się zmienne napięcie z zadanego zakresu, które jest podłączone bezpośrednio pod tablicę wskaźnika.

W samochodach ciężarowych, a także w niektórych maszynach budowlanych, stosuje się głównie pływaki kontaktronowe. Dzięki prostej konstrukcji są one odporne na zabrudzenia i wstrząsy.

Działanie pływaka kontaktronowego

Ruchomy pływak unosi się w paliwie i jest prowadzony w aluminiowej rurce. W pływaku umieszczony jest lekki magnes torusowy. W rurce zainstalowane są na całej długości czujniki kontaktronowe, które reagują na przemieszczający się magnes. Zwieranie styków czujników powoduje przełączanie rezystorów i zmianę oporności układu podłączonego do wskaźnika paliwa.

W samochodach osobowych, a także w niektórych uniwersalnych modułach pomiarowych, zamiast czujników kontaktronowych stosuje się ścieżki rezystancyjne zwierane szczotkami. Zaletą takiego rozwiązania jest duża rozdzielczość pomiaru - spotykane są czujniki o 30 czy nawet 60 stykach, co pozwala na odczyt paliwa nawet co 1 litr.

Czujniki pojemnościowe

Czujniki pojemnościowe działają poprzez pomiar wpływu paliwa na pojemność kondensatora. Wraz ze zmianą poziomu paliwa zmienia się stała dielektryczna paliwa, co zmienia wartość pojemności, umożliwiając precyzyjny odczyt.

Czujniki ciśnieniowe

Ten typ czujnika mierzy ciśnienie wywierane przez paliwo na dno lub boczne ścianki zbiornika. Wraz ze wzrostem poziomu paliwa wzrasta ciśnienie, co jest interpretowane jako wskaźnik ilości paliwa.

Czujniki ultradźwiękowe

Czujniki ultradźwiękowe działają poprzez emisję fal dźwiękowych i mierzenie czasu potrzebnego na ich odbicie od powierzchni paliwa. Obliczając czas potrzebny do odbicia dźwięku, czujnik może określić poziom paliwa.

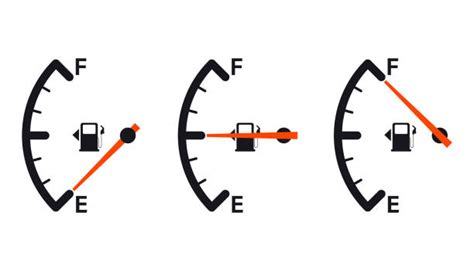

Rodzaje wskaźników poziomu paliwa i ich działanie

System pomiaru poziomu paliwa zazwyczaj składa się z dwóch głównych elementów: nadajnika (pływakowego czujnika poziomu) w zbiorniku oraz tarczowego wskaźnika zamontowanego na desce rozdzielczej. Nadajnik, czyli czujnik poziomu, pełni rolę potencjometru lub „zmiennej rezystancji” i składa się, w zależności od metody pomiaru, z pływaka i dźwigni lub pływaka i rurki magnetycznej, które zmieniają położenie w zależności od ilości paliwa w zbiorniku.

Bimetaliczny wskaźnik oporu

W starszych pojazdach spotyka się bimetaliczny wskaźnik oporu. Wewnątrz miernika znajduje się mała cewka grzejna otaczająca pasek metalu, złożony z dwóch części z różnych metali nitowanych razem. Po włączeniu zapłonu cewka grzewcza powoduje odchylenie bimetalicznego paska. Ruch tego paska jest następnie przenoszony na wskazówkę wskaźnika. Taśma ugina się najbardziej, gdy w obwodzie elektrycznym wskaźnika paliwa nie ma oporu, a zbiornik jest pełny. Opór w obwodzie osiąga maksymalny poziom, gdy zbiornik jest pusty, co oznacza, że pasek nie zmieni swojego położenia, a w konsekwencji wskaźnik wskaże zero. Zaletą wskaźnika bimetalicznego jest to, że na odczyt wskaźnika nie ma wpływu żaden ruch paliwa w zbiorniku, gdy pojazd jest w ruchu.

Magnetyczny / ruchomy wskaźnik żelaza

Drugi typ wskaźnika paliwa, magnetyczny lub typu „ruchome żelazo”, można łatwo rozpoznać po tym, że jego wskazówka daje natychmiastowy odczyt po włączeniu zapłonu, podczas gdy wskaźnik bimetaliczny przesuwa się powoli do pozycji, gdy obwód jest aktywowany. Po włączeniu zapłonu prąd z akumulatora przepływa przez dwie cewki, co wytwarza pole magnetyczne, które działa na twornik, do którego przymocowany jest wskaźnik.

Gdy zbiornik jest pełny, pływak jest podniesiony, a opór w jednostce zbiornika jest wysoki. Prąd przepływający przez cewkę E (pustą) przepływa również przez cewkę F (pełną), z tym że więcej prądu przepływa przez cewkę wskazującą, że zbiornik jest pełen, co zwiększa pole magnetyczne działające na wskaźnik. W ten sposób zwornik jest ciągnięty w prawo, tak że wskaźnik wskazuje na F (pełną) stronę tarczy. Kiedy zbiornik zaczyna się opróżniać, pływak opada i opór urządzenia spada. W ten sposób więcej prądu przepływa przez cewkę E (pustą). Ponieważ przez cewkę F przepływa mniej prądu, jej pole magnetyczne jest słabsze, a zworka jest ciągnięta w lewo, tak że wskaźnik wskazuje w kierunku E (pusta).

Najczęściej stosuje się układy różnicowe we wskaźnikach, składające się z dwóch cewek umieszczonych pod kątem 90°. Wypadkowa ich pól magnetycznych wychyla i utrzymuje wskazówkę. Dlatego wskaźnik taki ma trzy piny: zasilanie, masę i wejście z czujnika. Wskaźnik poziomu paliwa działa tylko wtedy, gdy włącznik zapłonu jest włączony. Przy montażu lub wymianie wskaźnika poziomu powinno się zwrócić uwagę na podstawowe parametry wskaźników. Wskaźniki poziomu posiadają oporność w zakresach 0-190 ohm i 240-33 ohm.

Stabilizacja i dokładność pomiarów

Gdyby wskaźnik nie reagował z opóźnieniem, wskazówka ciągle by się wahała od wstrząsów i chwilowych przechyłów. Dlatego w samym zbiorniku stosuje się układy redukujące wpływ ruchu paliwa na pływak. W starszych pojazdach można było spotkać różnego rodzaju układy hamulców we wskaźnikach, np. hamulec powietrzny.

Jednym ze sposobów stabilizacji wskazań w starych samochodach był "hydrauliczny" tłumik w postaci tłoczka i cylinderka w zbiorniku paliwa, hamujący pływak. W niektórych autkach (np. starych Mercedesach) tego typu rozwiązanie było stosowane, gdzie pływak jest ciasno pasowany w rurze z małymi otworami (jeden na górze, jeden na dole, średnica około 1 mm). Otwór na górze, by nie tworzyła się poduszka powietrzna, u dołu, by paliwo wpływało. Wewnątrz pływaka poziom paliwa będzie się utrzymywał na poziomie zbiornika, ale średnica otworów zapobiegnie gwałtownym wahaniom.

Jeśli tworzy się system komputerowy do monitorowania paliwa, proponuje się odczyt co 15-30 sekund i uśrednianie z ostatnich 25-30 pomiarów. Wynik można zaokrąglać do pełnych wielokrotności 10% lub 5% pojemności zbiornika. Samodzielna implementacja stabilizacji wskaźnika z rozwichrowanych danych pomiarowych wymaga zazwyczaj uwzględnienia modelu matematycznego imitującego działanie elementów.

Prostszym rozwiązaniem mogłoby być sprawdzanie stanu paliwa tylko przy starcie silnika (lub włączeniu zapłonu), a podczas jazdy wyliczanie wyświetlanego stanu na podstawie średniego spalania. Należy jednak pamiętać, że taki system może być niedokładny, jeśli pojazd w momencie uruchamiania silnika stoi na nierównym podłożu (np. na stromym podjeździe).

Ograniczenia dokładności i martwe strefy

Pływak zbiornikowy nie jest czujnikiem dokładnym. Błąd pomiaru może wynieść 5-10%. Nie nadaje się do precyzyjnej kontroli paliwa i monitorowania kradzieży, choć w niektórych przypadkach pozwala wykryć spuszczenie 15-20 litrów paliwa. Zadaniem pływaka jest pokazanie przybliżonej ilości paliwa w zbiorniku oraz sygnalizowanie konieczności tankowania (tzw. rezerwa).

Główną wadą czujników pływakowych jest mała rozdzielczość pomiaru. Dokładność, z jaką można określić poziom paliwa w zbiorniku, zależy głównie od pojemności zbiornika oraz typu pływaka. Standardowo pływaki mają rozmieszczone czujniki co 10-40 mm, co oznacza, że dla zbiornika o pojemności 600 litrów rozdzielczość pomiaru wynosi 10-50 litrów.

Kolejną wadą jest praca czujnika paliwa tylko przy włączonym zapłonie. W nocy, kiedy najczęściej dochodzi do kradzieży, żaden system monitoringu GPS nie powiadomi o ubytku paliwa. Informacje o kradzieży docierają najczęściej nad ranem lub po dłuższej przerwie, np. w poniedziałek.

Oprócz małej rozdzielczości problemem jest martwa strefa w zbiorniku. Jest to obszar, w którym ze względu na konstrukcję pływaka nie można dokonać pomiaru poziomu paliwa. Pływak ma rozmiary około 50 mm, a w przypadku spuszczenia paliwa, gdy odczyt pływaka wskazuje „rezerwę” (około 40-50 litrów), poziom paliwa w tej strefie nie jest pod kontrolą. W przypadku górnej strefy, kiedy pływak opiera się o kołnierz mocujący, ilość niemierzonego paliwa może wynosić 30-60 litrów. Dlatego kradzieże najczęściej odbywają się podczas tankowania pod korek. W samochodach osobowych i maszynach, nawet przy kontroli paliwa z magistrali CAN, pomiar pływakowy jest możliwy tylko przy włączonym zapłonie. Przy tankowaniu pod korek szczególnie duża jest martwa górna strefa pomiarowa, a odczyt prawidłowej ilości w zbiorniku może nastąpić dopiero po przejechaniu np. 100 km.

Odczyt pływaka może odbywać się impulsowo, co zapobiega przegrzewaniu się drabinki rezystorowej. Jednostka PCM oblicza na podstawie chwili zwarcia styku poziom paliwa, a stany pośrednie są wyliczane na podstawie przebiegu i średniego zużycia, aż do zwarcia kolejnego styku w drabince rezystorowej. Mimo dokładności pomiaru, jednostka PCM nie jest w stanie stwierdzić, ile paliwa ubyło w zbiorniku w wyniku kradzieży.

Nowoczesne systemy monitorowania paliwa

W większości obecnych samochodów i maszyn pomiar paliwa dokonywany jest przez jednostkę PCM (Powertrain Control Module), która bezpośrednio odczytuje rezystancję pływaka i po przetworzeniu podaje sygnał na wskaźnik paliwa. Obecnie wszystkie sygnały rozprowadzane są przez szynę CAN, w której odczytać można wszystkie parametry pracy silnika, w tym pomiar zużycia paliwa, średnie zużycie i poziom paliwa w zbiorniku.

Urządzenia GPS oferują możliwość zdalnego monitorowania poziomu paliwa w zbiorniku, korzystając z magistrali CAN pojazdu lub, w przypadku jej braku, bezpośredniego podłączenia do pływaka paliwa. Dzięki integracji urządzenia z magistralą CAN możliwe jest również monitorowanie średniego spalania oraz innych kluczowych parametrów pracy pojazdu.

Warto jednak pamiętać, że monitorowanie paliwa za pomocą pływaka ma swoje ograniczenia - pływak działa tylko przy włączonym zapłonie, co utrudnia szybkie wykrycie ewentualnych kradzieży paliwa, gdy pojazd jest wyłączony.

Na przykładzie wykresów można zauważyć, że typowy poziom paliwa w zbiorniku (zwłaszcza w samochodzie ciężarowym z mniejszym zbiornikiem) przekazywany przez magistralę CAN, mimo uśredniania przez system komputerowy pojazdu, nie jest idealnie precyzyjny. Pomimo ogólnego podglądu na poziom paliwa w zbiorniku, pełna kontrola nad stanem paliwa nie jest możliwa.

W przeciwieństwie do standardowego pływaka, sonda paliwa w zbiorniku umożliwia szczegółowe monitorowanie krzywej zużycia paliwa w zależności od obciążenia pojazdu, charakteryzując się większą płynnością wskazań. Dodatkowo, dzięki integracji z systemem GPS i importowaniu danych z kart paliwowych, możliwe jest automatyczne porównywanie danych dotyczących tankowania, co pozwala na szybkie wykrycie ewentualnych niezgodności.

Typowe problemy i diagnostyka

Najczęstszym problemem, który powoduje nieprawidłowy odczyt wskaźnika poziomu paliwa, jest niepoprawnie działający czujnik pomiaru poziomu paliwa. Czujnik ten służy do pomiaru ilości paliwa w zbiorniku oraz przesyłania tej informacji do wskaźnika na desce rozdzielczej, dzięki czemu operator wie, ile ma paliwa i kiedy należy tankować.

Objawy nieprawidłowego działania wskaźnika paliwa

Uszkodzony czujnik pomiaru poziomu paliwa wpływa na działanie wskaźnika paliwa, dając wgląd w naturę usterki:

• Wskaźnik poziomu paliwa wskazuje, że zbiornik jest pusty, nawet gdy jest pełny: Powodem może być oddzielenie się pływaka od ramienia lub wadliwy rezystor całkowicie ograniczający przesyłanie sygnału. Zardzewiałe przewody, szczególnie te od czujnika na pompie paliwowej, mogą również zatrzymać przepływ napięcia.
• Wskaźnik poziomu paliwa wskazuje, że zbiornik jest pełny: Może to być spowodowane przez wadliwy potencjometr, który bezustannie dostarcza napięcie o pełnej wartości do wskaźnika. Ciągły ruch ślizgacza w potencjometrze może doprowadzić do zużycia pasa materiału rezystancyjnego, tworząc otwarty obwód. Inne problemy to uszkodzenie przewodów czujnika do wskaźnika (zwarcie sygnału) lub uszkodzenie połączenia z masą. Awaria samego wskaźnika pomiaru paliwa jest rzadsza.
• Wskaźnik paliwa wskazuje wartości pomiędzy pusty/pełny (skacząca wskazówka): Jeśli wskaźnik oscyluje, przyczyną może być awaria mechaniczna, np. ramię pływaka zatrzymuje się na pewnym poziomie, a następnie opada samoistnie lub w wyniku ruchu pojazdu. Wcześniej wspomniano, że podobne objawy - skakanie wskazówki między min a max na rezerwie, a potem jej opadanie - mogą być spowodowane przetartym drucikiem, po którym przesuwa się pływak. Po skróceniu i przylutowaniu drucika wskaźnik może zacząć działać poprawnie, choć wskazania rezerwy mogą się zmienić (np. pokazywać więcej litrów niż poprzednio). W niektórych przypadkach takie objawy mogą być również spowodowane awarią wskaźnika.

Problemy ze wskaźnikiem paliwa w koparko-ładowarce JCB

W koparko-ładowarce JCB odnotowano przypadek, gdzie wskaźnik paliwa stale pokazywał ponad maksimum, opierając się o obudowę zegara. Po demontażu pływaka stwierdzono przerwany kabel masy, który został naprawiony, lecz problem nie ustąpił. Obserwacja wykazała, że gdy pływak opadał na sam dół (blaszka z nim zespolona nie była na uzwojeniu), wskazówka spadała do zera. Zauważono również, że jeden z przewodów od pływaka grzał się mocno, pękał i był lekko przysmażony. Właściciel podejrzewał uszkodzenie pływaka i planował sprawdzić wszystkie kable oraz połączenia masowe. Sugerowano sprawdzenie masy przewodów oraz ich połączeń z ramą maszyny, gdyż czujniki paliwa często są sterowane masą, a zbiornik może nie mieć własnej masy. Próby zwarcia przewodów do masy ramy nie przyniosły efektu. Wskazano możliwość uszkodzenia pływaka lub przerwania przewodu między zegarem a czujnikiem, nawet jeśli uzwojenie nie wykazywało widocznych uszkodzeń. Przegrzany przewód może wskazywać na problem z instalacją elektryczną.

Jak naprawić wskaźnik lub czujnik paliwa?

Jeśli w Twoim pojeździe występują powyższe problemy, można przeprowadzić testy, które potwierdzą, czy problem dotyczy czujnika pomiaru poziomu paliwa. Zaleca się przeprowadzenie wszystkich testów przed ingerencją w zbiornik paliwa i wymianą czujnika, który może nadal być w pełni sprawny. W przypadku braku wskazań należy upewnić się, że w zbiorniku jest wystarczająca ilość płynu oraz sprawdzić wszystkie połączenia elektryczne.

Konsekwencje nieprawidłowego działania czujnika paliwa

Niedziałający wskaźnik poziomu paliwa nie czyni pojazdu od razu niezdatnym do użytku, ale z pewnością może przyczynić się do nagłego braku paliwa w zbiorniku. Przymusowy spacer na stację benzynową po paliwo może nie być końcem niedogodności.

Pompa paliwowa wykorzystuje przepływające przez nią paliwo w celu zmniejszenia tarcia i chłodzenia. W przypadku braku paliwa, pompa paliwowa przegrzeje się i zostanie uszkodzona. Jeśli pojazd stale pracuje przy niskim poziomie paliwa, powstawanie kolejnych uszkodzeń może doprowadzić do awarii pompy.

Ponadto, jeśli pojazd stale pracuje przy niskim poziomie paliwa, wszelkie zanieczyszczenia znajdujące się na dnie zbiornika paliwa mogą zatkać filtr pompy paliwowej lub ominąć filtr i zatkać inne elementy układu paliwowego, takie jak przewody paliwowe i wtryskiwacze paliwa. Zatkany układ paliwowy może nie tylko powodować problemy z osiągami, ale może stać się problemem wpływającym na trwałość pozostałych drogich części samochodowych lub samego silnika.

Kradzież paliwa - wady czujników pływakowych

Niestety, pływak może ułatwiać kradzież paliwa. Ze względu na konstrukcję, możliwe jest jego zdemontowanie i odciągnięcie paliwa przez otwór montażowy. Możliwe jest też spuszczanie paliwa przez wężyk powrotu z silnika, co w takim przypadku odbywa się przy pracującym silniku, dodatkowo utrudniając wykrycie ubytków. Paliwo można również odciągnąć przez rurkę odpowietrzającą za pomocą przenośnej pompki ręcznej.

Spuszczenie paliwa z baku to najłatwiejszy i najczęstszy sposób na nielegalne pozyskanie paliwa. Są trzy sposoby, aby dobrać się do tego cennego produktu: przez korek, wlew paliwa lub otwór montażowy pływaka.

Główną wadą czujników pływakowych w kontekście bezpieczeństwa jest mała rozdzielczość pomiaru oraz martwa strefa w zbiorniku, co pozwala na kradzież znacznych ilości paliwa (np. 50 litrów) bez natychmiastowego wykrycia przez system monitoringu.
