Układ kierowniczy w ciągniku jest kluczowym elementem zapewniającym bezpieczną i precyzyjną kontrolę nad maszyną. Wraz z eksploatacją pojazdu, różne komponenty układu kierowniczego mogą ulegać zużyciu lub uszkodzeniom, co wpływa na komfort i bezpieczeństwo pracy. Zignorowanie pierwszych objawów awarii może prowadzić do poważnych problemów, dlatego warto zwracać uwagę na sygnały świadczące o nieprawidłowym działaniu.
Typowe objawy i wstępna diagnostyka problemów z układem kierowniczym
Jednym z pierwszych objawów awarii układu kierowniczego w ciągniku są trudności z manewrowaniem, zwłaszcza opór podczas skręcania. Kierownica może stać się cięższa, a skręcanie kół wymaga większego wysiłku.
Niestabilność toru jazdy i luz na kierownicy
Luz na kierownicy to kolejny wyraźny sygnał, że układ kierowniczy w ciągniku może wymagać naprawy. Kierownica może poruszać się bez wyraźnego wpływu na koła, co sprawia, że reakcja pojazdu na ruchy kierownicą staje się opóźniona lub niestabilna. Niestabilność toru jazdy, objawiająca się koniecznością ciągłego korygowania toru jazdy, również wskazuje na problemy z układem kierowniczym.
Wpływ opon i geometrii kół
Warto także zwrócić uwagę na stan opon i geometrię kół, ponieważ ich nieprawidłowe ustawienie może pogłębiać problem niestabilności jazdy.
Przyczyny problemów ze wspomaganiem hydraulicznym

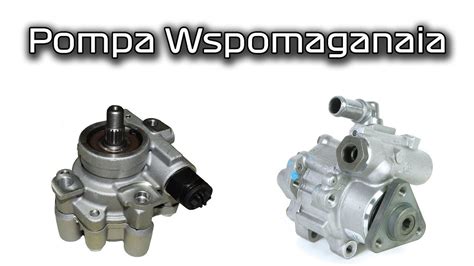

Przyczyną problemów ze wspomaganiem kierownicy może być zużycie elementów układu wspomagania kierownicy, takich jak pompa wspomagania, przewody hydrauliczne lub poziom płynu w układzie. Innym powodem oporu podczas skręcania mogą być uszkodzone przeguby kulowe lub elementy mechanizmu przekładni kierowniczej. Te elementy odpowiadają za przenoszenie ruchu kierownicy na koła, a ich zużycie lub uszkodzenie powoduje trudności w manewrowaniu ciągnikiem. Przekładnia może być zużyta, a komponenty takie jak łożyska kierownicze mogą być uszkodzone.
Problemy z ciśnieniem oleju
Częstym powodem braku wspomagania jest niewystarczające ciśnienie oleju w układzie. Może to być spowodowane problemami z pompą hydrauliczną, zaworem priorytetowym lub zaworem ciśnienia. Inni uczestnicy dyskusji sugerują sprawdzenie zaworu priorytetowego na pompie wspomagania oraz pomiar ciśnienia oleju, co jest kluczowe dla diagnozy. Ciśnienie powinno wynosić minimum 190 bar przy maksymalnym skręcie kierownicy. Problem może również wynikać z nieznacznego przytarcia elementów, co powoduje lekkie upuszczanie ciśnienia. Jak dla mnie zawór puszcza zła regulacja. Ciśnienie do regulacji.
Stan i jakość oleju
Układ zalany płynem ATF do układów wspomagania, czerwonym. Olej nie ubywa, nie pieni się, nie bombluje. Gotować też się nie gotuje skoro po całym dniu pracy jestem w stanie wsadzić do niego palec. Jest gorący ale nie żeby poparzył.
Uszczelnienia i łożyska

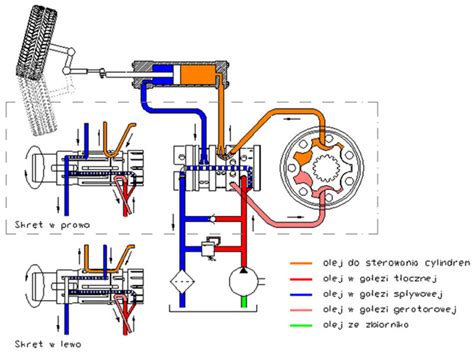

Jest też możliwość, że padły Ci uszczelnienia zaworów na trzpieniu ślimaka. Jak nie kręcisz kierownicą, płyn z zaworu głównego jest kierowany od razu do odpływu. Jak zaczynasz kręcić, zawór odpływu się przymyka, a otwiera kierujący olej to tłoka maglownicy. Jeśli uszczelnienia doprowadzające płyn do zaworów padły, to wspomaganie będzie kiepskie. Prawdopodobnie pękły ci łożyska stożkowe w kolumnie kierowniczej od wałka kierownicy albo się już rozsypały.
Przypadki specyficznych problemów i ich diagnostyka
Ciągnik NH TM190: Całkowity brak wspomagania
Użytkownik zgłasza problem z brakiem wspomagania kierownicy w ciągniku NH TM190, mimo że hydraulika i skrzynia biegów działają poprawnie. Po wymianie filtrów i sprawdzeniu zaworu ciśnienia na piątym wężu od orbitrola, gdzie były lekkie ryski, które zostały spoleroeane i zmontowane, nastąpiła lekka poprawa, ale następnego dnia znów brak. Użytkownik relacjonuje: "ale skręcić w ogóle się nie da kręcę kierownica koła stoją nic nie świeci obroty te same."
Sugerowany test diagnostyczny: "Silnik ustawic na 1100obr/min. Szybko skręcić kierownice do końca i przytrzymać. Obroty powinny spaść do 970 obr/min i powinno być słychać zawor w orbitrolu."
Ciągnik z zamontowanym wspomaganiem (np. C360): Syczenie w orbitrolu po rozgrzaniu
Problem występuje w ciągniku z zamontowanym wspomaganiem, gdzie po uruchomieniu wszystko działa poprawnie, ale po 5-10 minutach pracy silnika, podczas kręcenia kierownicą, zaczyna syczeć coś w orbitrolu. Jest to dość głośny i intensywny dźwięk. Zazwyczaj taki dźwięk powinien pojawić się tylko przy maksymalnym skręcie, jednak w tym przypadku syczy bez przerwy, gdy kierownica jest obracana, a przestaje, gdy jest w spoczynku. Wspomaganie działa ok. Po rozgrzaniu oleju, przy szybkim skręcie, czasem pojawia się opór, który znika po dodaniu gazu. Pompa firmy Hydrolider montowana jest w rozrząd, nie na żaden pasek.
Ciśnienie pompy sprawdzone na zimnym silniku wynosi 120 bar przy maksymalnym skręcie, co jest nominalnym ciśnieniem. Problem ten może wskazywać na przegrzewanie się oleju lub inne problemy związane z temperaturą i lepkością płynu. Na pewno nie jest to normalne zachowanie, ponieważ u innych użytkowników z podobnymi zestawami wspomagania (w C330 i C360) nie występują problemy z syczeniem w orbitrolu.
Okresowe zaniki wspomagania na postoju
Inny problem polega na tym, że okresowo, na postoju traktora, siada wspomaganie kierownicy. Ten problem natychmiast znika, kiedy traktor rusza. Kłopot występuje losowo - może go nie być przez cały dzień, albo może się zdarzyć 2-3 razy dziennie, ale podkreślam, tylko jak traktor stoi. Problem ten zarejestrowano nie tylko przy pustej łyżce, ale także przy dużym dociążeniu tyłu (taka koala peruzzo 1200 waży sporo). W takim przypadku sugeruje się sprawdzenie ciśnienia w momencie wykonywania skrętu. Problem może również leżeć w instalacji ładowacza, zwężkach, przekrojach, co w efekcie prowadzi do pienienia się oleju. Ważne jest pytanie, czy efekt ten miał kiedykolwiek miejsce na zimnym silniku, tuż po porannym uruchomieniu.
Test ciśnienia układu wspomagania kierownicy
Podejścia do rozwiązywania problemów i testy
Diagnostyka problemów ze wspomaganiem kierownicy wymaga często szczegółowej analizy poszczególnych komponentów. Poniżej przedstawiono kilka metod i wskazówek:
- Sprawdzenie przewodów i filtra: Odkręć wąż ciśnienia od pompy i zobacz, czy nie ma tam syfu. To samo zrób na drugim końcu przy wlocie do maglownicy.
- Test pompy na zimnym i ciepłym silniku: Zrób test, czy to na pewno chodzi o pompę. Zapal zimny silnik i na wolnych obrotach kręć kierownicą. Potem, dodaj gazu i utrzymuj obroty na poziomie 2-2,5 tysiąca. Jak będzie lepiej, to masz odpowiedź. Jak silnik i pompa się zagrzeją, ponów test.
- Monitorowanie temperatury płynu: Dobrym sposobem będzie umieszczenie w zbiorniku wyrównawczym płynu czujnika termometru.
- Obecność opiłków metalu: W zbiorniczku może zbierać się sporo malutkich opiłków żelaza na magnesie neodymowym, co może świadczyć o zużyciu lub ścieraniu się elementów układu.
Wlot pompy jest tak skonstruowany, żeby żadne obce ciała tam się nie dostawały. Jednak w jednym przypadku mechanik znalazł w pompie plastikową miarkę od stanu płynu, ale nie stwierdził, że pompa może przez to być uszkodzona.
Masz pompę podwójna czy wspomaganie jest zasilane z dzielnika strumienia? Przez to ma za małą siłę. Przy takim siłowniku i przy ciśnieniu nawet 5 MPa to powinien mieć siłę ok 15 kN.
