Podnośnik ciągnikowy: zasady działania i stabilizacja

Podnośnik hydrauliczny to urządzenie, które opiera się na podstawowych prawach fizyki, umożliwiając precyzyjne operowanie dużymi ciężarami przy użyciu niewielkiej siły. W kontekście rolnictwa, kluczowym rozwiązaniem jest trzypunktowy układ zawieszenia (TUZ), który od niemal 100 lat stanowi nieodłączny element nowoczesnego ciągnika.

Zasada działania układu hydraulicznego

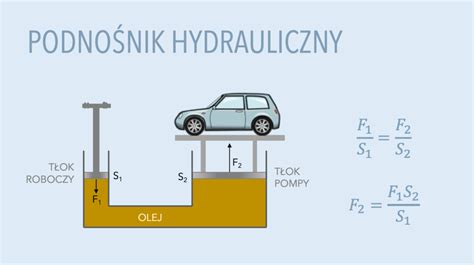

Podstawą działania każdego podnośnika hydraulicznego jest prawo Pascala. Głosi ono, że ciśnienie wywierane na ciecz w zamkniętym układzie rozchodzi się równomiernie we wszystkich kierunkach. Dzięki temu niewielka siła przyłożona do małego tłoka przekłada się na znacznie większą siłę działającą na tłok o większej powierzchni.

W układzie krąży specjalny olej hydrauliczny, który dzięki swojej nieściśliwości efektywnie przenosi energię. Kluczowe elementy układu to:

• Cylinder hydrauliczny: w którym porusza się tłok wykonujący pracę.
• Pompa: wytwarzająca ciśnienie poprzez przetłaczanie cieczy.
• Zawory: kontrolujące kierunek przepływu i bezpieczeństwo układu.

Trzypunktowy układ zawieszenia (TUZ) w ciągniku

TUZ został opracowany w latach 20. XX wieku przez Harry'ego Fergusona. Jego konstrukcja pozwala na agregatowanie ciągnika z maszynami rolniczymi, zapewniając ich podnoszenie w położenie transportowe oraz precyzyjne ustawienie w położeniu roboczym.

Budowa i montaż

Część mechaniczna TUZ-a to układ dźwigniowy składający się z dwóch cięgieł dolnych oraz łącznika górnego. Przeguby kuliste w tych elementach umożliwiają ruch narzędzia we wszystkich kierunkach. W nowoczesnych konstrukcjach końcówki cięgieł mają postać haków z zabezpieczeniami zapadkowymi, co eliminuje konieczność ręcznego wpinania sworzni.

Stabilizacja i kategorie zaczepów

Ważnym wymogiem jest zapewnienie stabilizacji poprzecznej, która chroni maszynę przed nadmiernym wychyleniem, szczególnie w transporcie. W starszych modelach rolę tę pełniły łańcuchy, natomiast współcześnie stosuje się znormalizowane elementy zgodnie z normą ISO 789-1. Kategorie zaczepów określają dopuszczalną moc ciągnika:

Systemy regulacji pracy podnośnika

Współczesne ciągniki oferują zaawansowane metody zarządzania głębokością pracy narzędzi. Podstawowe rodzaje regulacji to:

• Regulacja pozycyjna: utrzymuje narzędzie na stałej wysokości względem ciągnika. Pozwala na dociążenie tylnych kół ciągnika, co zwiększa siłę uciągu nawet o 15%.
• Regulacja siłowa: automatycznie podnosi lub opuszcza narzędzie, aby utrzymać stały opór stawiany przez glebę. Jest idealna do wyrównywania pracy na pofałdowanym terenie.
• Regulacja mieszana: łączy cechy obu powyższych systemów, redukując reakcję podnośnika na nagłe zmiany oporu i zapewniając większą stabilność głębokości pracy.

W nowoczesnych jednostkach sterowanie odbywa się za pomocą systemu EHR (Electronic-hydraulic Hitch Control), który zastępuje mechaniczne dźwignie panelem przycisków. Pozwala to na precyzyjne programowanie wysokości podnoszenia, prędkości reakcji oraz współpracę z czujnikami poślizgu kół, co znacząco obniża koszty eksploatacji i poprawia komfort pracy rolnika.
