Niesprawna blokada mechanizmu różnicowego lub problemy z układem napędowym mogą znacząco utrudnić pracę ciągnika, zwłaszcza w trudnym terenie czy podczas orki. Artykuł ten analizuje najczęstsze przyczyny takich awarii, obejmując zarówno usterki elektryczne, jak i mechaniczne, bazując na konkretnych przypadkach diagnostycznych.
Potencjalne przyczyny awarii układu napędowego i blokady mechanizmu różnicowego
Usterki układu napędowego ciągnika mogą mieć różnorodne podłoże - od drobnych problemów z instalacją elektryczną, przez zużycie komponentów, aż po poważne uszkodzenia mechaniczne w samym moście napędowym.

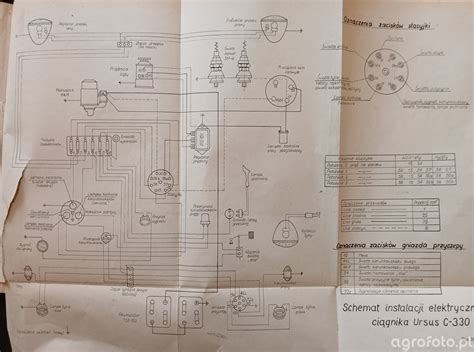

Problemy z układem elektrycznym (dotyczy systemów elektrohydraulicznych)
Nowoczesne ciągniki często wykorzystują elektrohydrauliczne systemy do załączania blokad mechanizmu różnicowego i innych funkcji napędu. Problemy z elektryką mogą bezpośrednio wpływać na ich działanie.
-
Starzenie się przewodów i połączeń
Przewody w układzie elektrycznym ciągnika są częstą przyczyną awarii. Ich podatność na starzenie się wynika głównie z wpływu środowiska użytkowania. Głównymi objawami starzenia się obwodu jest to, że powłoka obwodu staje się twarda, ciemna, popękana, a w konsekwencji pęka i odpada. Dodatkowo, niepewne połączenia, luźne złącza, słabe styki czy przerwane przewody to ważne przyczyny awarii elektrycznych.
-
Problemy z bezpiecznikami
Jeśli bezpiecznik zostanie zainstalowany nieprawidłowo lub zostanie użyty bezpiecznik o zbyt małej wartości, spowoduje to awarię układu elektrycznego.
-
Niska jakość komponentów elektrycznych
Wybór komponentów elektrycznych jest bardzo ważny dla normalnego działania układu elektrycznego. Jeśli zainstalowane komponenty elektryczne są złej jakości, mają niewystarczającą wytrzymałość mechaniczną lub obniżoną odporność na temperaturę i ciśnienie, mogą wystąpić awarie elektryczne.
Aby uniknąć powyższych usterek, oprócz zwracania uwagi na codzienną konserwację, należy wybierać komponenty o odpowiednich specyfikacjach i obsługiwać je ściśle według wymagań zawartych w instrukcjach.
Mechaniczne awarie blokady i mostu napędowego
Nawet przy sprawnym układzie elektrycznym, usterki mechaniczne mogą uniemożliwić prawidłowe działanie blokady mechanizmu różnicowego lub całego układu napędowego.
-
Awaria elektrozaworu blokady
Zacięcie się elektrozaworu, podobnie jak miało to miejsce w przypadku przedniego WOM, może prowadzić do stałego załączenia blokady lub niemożności jej rozłączenia. W niektórych przypadkach konieczne jest zdjęcie elektrozaworu, wykręcenie trzpienia i ręczne uruchomienie wewnętrznego cylinderka, co może zająć około 5 minut, jeśli jest odpowiedni dostęp.
-
Uszkodzenie sprzęgła kłowego
W niektórych ciągnikach przedni napęd jest załączany zwykłym sprzęgłem kłowym, a nie sprzęgłem wielotarczowym. Tłok przesuwa tuleję z dwoma czołowymi kłami w kierunku koła zębatego z otworami. Jeśli kły na krawędziach atakujących wyrobią się, sprzęgło może działać jak jednokierunkowe, co objawia się problemami z napędem do przodu, podczas gdy do tyłu nadal działa poprawnie, gdyż tylna krawędź nie jest wyrobiona.
-
Problemy z mechanizmem załączania napędu
Dźwignia załączająca przedni napęd może nie dochodzić do skrajnego, pełnego położenia. Możliwe, że z powodu niezbyt częstego używania "zastała się" i nie załączy w pełnym zakresie kół zębatych, co daje efekt częściowego lub braku napędu. Czasem wystarczy wielokrotne spryskanie elementów ruchomych, osi i dźwigni preparatem smarującym, np. WD-40.
-
Wypadnięcie zawleczki w skrzyni
W niektórych przypadkach przyczyną blokowania przedniego mostu lub innych problemów z napędem może być błahostka, taka jak wypadnięcie zawleczki, która blokuje pewien element w skrzyni. Taka sytuacja może objawiać się normalną pracą ciągnika podczas jazdy do tyłu, natomiast do przodu blokuje przedni most. Naprawa sprowadza się wtedy do zlokalizowania i ponownego zamocowania zawleczki.

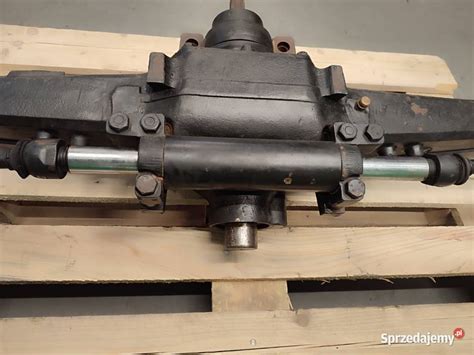

Przypadek 1: Zablokowany przedni most w ciągniku z napędem elektrohydraulicznym
Użytkownik zgłosił problem z ciągnikiem marki Deutz, w którym po około 1100 motogodzinach eksploatacji przedni most był stale zablokowany, tak jakby blokada mechanizmu różnicowego była non stop włączona, podczas gdy tylny most działał poprawnie.
Objawy i wstępna diagnostyka
Po podniesieniu przodu ciągnika i kręceniu jednym kołem, drugie chciało kręcić się w tę samą stronę, jednak ruch był ograniczony luzem na trybach. Olej do włącznika przedniej blokady był podawany po zapaleniu silnika i wciśnięciu przycisku na konsoli. Wyglądało to tak, jakby blokada się nie rozłączała. Podczas próby skręcenia ciągnik "płużył", a koło od wewnętrznej strony skrętu kręciło się szybciej niż powinno. Napęd, podobnie jak przedni WOM, załączany jest elektrohydraulicznie. Początkowo podejrzewano zacięcie się elektrozaworu, lecz ciśnienie na przewodzie do przedniego mostu nie było podawane non stop. Sugerowano, że uszkodzeniu uległa jedna satelita w mechanizmie różnicowym.
Powtarzające się awarie
Po wymianie uszkodzonej satelity ciągnik działał prawidłowo przez zaledwie 11 motogodzin, po czym problem z zablokowanym przednim mostem powrócił. To wskazywało na usunięcie skutków awarii, a nie jej pierwotnej przyczyny. Zdiagnozowano, że w przystawce sterującej napędem, w której przy odpowiednich ustawieniach dochodzi do rozłączenia napędu sztywnego i załączenia napędu przez system sprzęgiełek, tarcze sztywnego napędu nie zazębiały się. Problem leżał w przestawieniu mechanizmu sterującego.
Przypadek 2: Problem z załączaniem przedniego napędu i „grzechotanie” w moście
W mniejszym traktorku, używanym głównie do koszenia trawy, pojawił się problem z załączaniem przedniego napędu. Podczas próby podjechania pod górkę na zmarzniętej i lekko ośnieżonej ziemi, tylne koła obracały się w miejscu, a przednie zaczynały ciągnąć, by po sekundzie w przednim moście zaczynało "grzechotać" i koła przestawały ciągnąć.
Diagnostyka i potencjalne przyczyny
Zasugerowano, aby sprawdzić, czy dźwignia załączająca przedni napęd dochodzi do skrajnego, pełnego położenia. Możliwe, że z powodu rzadkiego używania „zastała się” i nie załączała w pełnym zakresie kół zębatych. Wskazano na konieczność spryskania ruchomych elementów, osi i dźwigni preparatem penetrującym. Przeprowadzono testy diagnostyczne:
- Podniesiono ciągnik (jedno tylne i cały przód), załączono napęd (uruchomiono silnik, włączono bieg i napęd 4x4) i sprawdzono, czy wałek się obraca.
- Przy uniesionym ciągniku zablokowano jedno z kół, obracając drugim i obserwując wałek.
Po wykonaniu testów wałek obracał się, ale po zablokowaniu trzech kół i kręceniu czwartym (przednim) słychać było chrobotanie i przeskakiwanie wewnątrz obudowy, do której wchodzi wałek. Jako potencjalną przyczynę wskazano wypadniętą zawleczkę w skrzyni, która w pewnym momencie spadła na dno obudowy. Rozpięcie krzyżaka i kilkukrotne pokręcenie nim tymczasowo usunęło problem "zgrzytania". Naprawa polegała na wyszukaniu i zamocowaniu owej zawleczki. Ostatecznie, przyczyną okazała się przystawka, w której przy odpowiednich ustawieniach dochodzi do rozłączenia napędu sztywnego i załączenia napędu przez system sprzęgiełek. W wyniku przestawienia mechanizmu sterującego, tarcze sztywnego napędu nie zazębiały się.
Przypadek 3: Brak napędu i problemy z blokadą w Ursusie C-330
Użytkownik Ursusa C-330 zgłosił problem z brakiem napędu. Ciągnik nie jechał na żadnym biegu (wstecznym ani czwartym). Dopiero po wciśnięciu blokady mechanizmu różnicowego, napęd przenosiło tylko lewe koło, natomiast prawe pozostawało bez napędu, jak na luzie.
Wstępna diagnoza i uszkodzenia
Podejrzewano uszkodzenie w tylnym moście, prawdopodobnie mechanizmu różnicowego lub półosi. Przekładnia główna została wykluczona jako źródło problemu, ponieważ ciągnik jechał na blokadzie. Uszkodzeń należało szukać począwszy od mechanizmu różnicowego, poprzez półoś napędową, aż po zwolnicę. Skoro napęd przenosiło tylko lewe koło, najbardziej prawdopodobna była ukręcona prawa półoś lub uszkodzenie zwolnicy, ewentualnie zjedzone zęby na kołach zębatych w zwolnicy. Dodatkowo, podczas kręcenia prawym kołem, pedał od blokady drgał.
Szczegółowa diagnostyka i naprawa
Zalecano rozpoczęcie demontażu od zwolnic, a dokładniej od pokryw łożysk. Brak zgrzytów i innych niepokojących odgłosów wskazywał na pęknięcie półosi. W C-330 można zdjąć same zwolnice bez pochwy. Zwrócono uwagę na stan dokręcenia śrub mocujących pochwy ze zwolnicą oraz pochwy z korpusem tylnego mostu. Opcji było niewiele, ale pęknięcie półosi na wieloklinie (szczególnie końcówki wchodzącej do kosza) było najbardziej prawdopodobne, co tłumaczyłoby możliwość jazdy na blokadzie.
Ostatecznie potwierdzono, że przyczyną usterki była urwana półoś na podtoczeniu. Przy okazji tej naprawy zmieniono również łożyska w zwolnicy lewego koła, które rozsypały się wcześniej. Podkreślono, że półosie, zwłaszcza w ciągniku z 1983 roku, pękają bez powodu, często z powodu intensywnej jazdy na blokadzie, szczególnie w terenie z mocno dociążonymi kołami. Na blokadzie cała siła uciągu na oba koła jest przenoszona przez prawą półoś, zblokowaną z obudową dyferencjału.
Ups! Źle zdiagnozowałem nieszczelne uszczelki w moim ciągniku. Nie popełnij tego błędu!
Kolejna usterka: przekładnia główna i osie satelitów
Po pewnym czasie pojawiła się kolejna usterka w tym samym ciągniku - brakowało zębów na dużej zębatce (kole talerzowym) w tylnym moście. Naprawa takiej usterki bez ściągania zwolnic jest niemożliwa, ponieważ łożyskowanie przekładni głównej znajduje się w pochwach, a ich odsunięcie powoduje wyjęcie półosi. Podczas naprawy wymieniono koło talerzowe wraz z wałkiem, nie zmieniając nic w mechanizmie różnicowym ani podkładkach.
Pojawił się jednak problem z osiami satelitów, które nie poruszały się swobodnie. Podejrzewano zastosowanie zbyt grubych podkładek, co skutkowało nadmiernym naprężeniem satelitów i blokowaniem ich obrotu, tworząc w ten sposób "zastępczą blokadę" mechanizmu różnicowego. Wskazano na konieczność sprawdzenia, czy mechanizm różnicowy działa poprawnie, czyli czy można niezależnie i w miarę lekko obracać każdą koronką/półosią oddzielnie. Ostatecznie, problem był tylko z osiami, co do których uzyskano pomoc w kwestii ich ruchomości. Koronki natomiast pracowały lekko.
