Pompa Hydrauliczna w Minikoparkach JCB 8030: Budowa, Zasada Działania i Dane Techniczne

Pompa hydrauliczna jest sercem każdego układu hydrauliki siłowej, bez którego żadna maszyna robocza nie byłaby w stanie wykonywać swoich funkcji. W kontekście minikoparki JCB 8030, zrozumienie budowy, zasady działania oraz parametrów technicznych pompy hydraulicznej jest kluczowe dla jej efektywnej eksploatacji i konserwacji. Ten artykuł stanowi szczegółową bazę wiedzy, która pozwoli zgłębić te zagadnienia, a także poznać typowe awarie i metody ich eliminacji.

Znaczenie Pompy Hydraulicznej w Maszynach Roboczych

Pompa hydrauliczna to urządzenie, które zamienia energię mechaniczną w energię hydrauliczną. Pobiera ona energię z silnika (najczęściej spalinowego w maszynach budowlanych) i przekazuje ją dalej w postaci strumienia oleju pod wysokim ciśnieniem. Jest to jeden z najważniejszych elementów w maszynach budowlanych, odpowiadający za całą pracę roboczą.

W koparkach, ładowarkach, żurawiach czy podnośnikach, pompy zasilają układy, które umożliwiają podnoszenie łyżki, obrót maszyny czy ruchy ramion. System rozdzielaczy, zaworów, cewek, pomp wspomagających, silników hydraulicznych i siłowników sprawia, że maszyna jeździ, obraca się, skręca i porusza ramionami. Od doboru, konserwacji i odpowiedniej eksploatacji pomp hydraulicznych zależy zarówno sprawność urządzenia, jak i koszty serwisu.

Charakterystyka Minikoparki JCB 8030

Minikoparka JCB 8030 jest ceniona w swoim segmencie, między innymi za niską emisję hałasu, co czyni ją odpowiednią do pracy w rejonach gęstej zabudowy mieszkaniowej. Ten model charakteryzuje się również solidną konstrukcją i wszechstronnością, dzięki czemu znajduje zastosowanie w różnorodnych pracach budowlanych i krajobrazowych.

Podstawowe Dane Techniczne JCB 8030

Podczas wyboru minikoparki, dane techniczne są kluczowe. Oto podstawowe parametry dla modelu JCB 8030:

• Masa własna: 3660-3860 kg
• Moc silnika: 20-25 kW
• Głębokość kopania: do 2,8 m

Na rynku wtórnym cena koparki JCB 8030 może wahać się od 16 000 do 20 000 euro, zależnie od stanu korpusu oraz głównych podzespołów i agregatów.

Modyfikacje i Funkcje

JCB 8030, podobnie jak inne modele minikoparek, może być wyposażona w różne modyfikacje i funkcje zwiększające jej wszechstronność:

• Hydraulic Thumb: Zaprojektowany do chwytania i przenoszenia odpadów, gałęzi, kamieni.
• Zero Tail Swing: Modyfikacja do pracy w ograniczonych przestrzeniach i na trudnych gruntach.
• Long Reach: Modyfikacja do kopania głębokich dołów i rowów.

Zasada Działania Pompy Hydraulicznej

Zasada działania pompy hydraulicznej opiera się na tłoczeniu i wytwarzaniu wysokiego ciśnienia oleju. Pompa sama musi być zasilana, najczęściej przez silniki spalinowe lub elektryczne. Olej, będący nośnikiem energii, jest zasysany z zbiornika hydraulicznego, a następnie poddawany kompresji i tłoczony do układu. To ciśnienie jest wykorzystywane do uruchamiania siłowników, silników hydraulicznych i innych elementów wykonawczych, które przekształcają energię hydrauliczną z powrotem w energię mechaniczną, wykonując ruchy robocze maszyny.

Budowa i Rodzaje Pomp Hydraulicznych

Choć pompy hydrauliczne mają wiele cech wspólnych, ich budowa różni się w zależności od typu, co wpływa na ich zakres pracy, wydajność i kulturę działania. W maszynach budowlanych, takich jak JCB 8030, najczęściej spotyka się pompy zębate i wielotłoczkowe, choć warto poznać również inne typy.

Typy Pomp Hydraulicznych

1. Pompa hydrauliczna zębata:

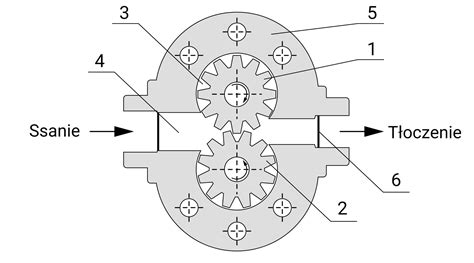

   • Budowa: Składa się z dwóch jednakowych kół zębatych, osadzonych możliwie jak najciaśniej w korpusie. Jedno z kół jest napędzane przez zewnętrzne źródło.
   • Zasada działania: Obracające się koła zębate zagarniają ciecz z komory ssawnej do przestrzeni międzyzębnych, transportując ją do komory tłocznej.
   • Charakterystyka: Są to pompy o stałej wydajności, cechujące się prostą konstrukcją, dużą niezawodnością i stosunkowo niskimi możliwościami ciśnieniowymi w porównaniu do pomp tłokowych. Są łatwe w naprawie i często stosowane w maszynach rolniczych i pojazdach budowlanych.
2. Pompa hydrauliczna wielotłoczkowa (tłokowa):
   • Budowa: Składa się z kilku lub kilkunastu małych pomp tłokowych umieszczonych w jednym korpusie. W tych konstrukcjach olej poruszany jest przez ruch tłoków w cylindrach.
   • Zasada działania: Każdy tłoczek pracuje w innej fazie, co zapewnia wydajność bliską stałej. Im większa liczba tłoczków, tym mniejsze pulsacje wydajności.
   • Charakterystyka: Mogą pracować zarówno ze stałą, jak i zmienną wydajnością, co daje im ogromną elastyczność. Cechują się bardzo wysoką sprawnością i zdolnością do generowania ciśnień rzędu kilkuset barów. Wykorzystywane są w najbardziej wymagających maszynach.
3. Pompy łopatkowe:
   • Budowa: Ich elementem roboczym jest wirnik z ruchomymi łopatkami, które obracając się, zasysają i tłoczą olej.
   • Charakterystyka: Zapewniają równomierny przepływ i stabilną wydajność. Najczęściej stosuje się je w układach wymagających stałego ciśnienia i średniej mocy.
4. Pompy śrubowe:
   • Zasada działania: Olej przemieszczany jest dzięki ruchowi śrub ślimakowych.
   • Charakterystyka: Największą zaletą tego typu pomp jest bardzo cicha praca i wyjątkowo płynny przepływ cieczy. Stosuje się je tam, gdzie istotne jest ograniczenie hałasu i drgań.

W każdej maszynie podzespoły te demontuje się w nieco inny sposób. Układ hydrauliczny koparki JCB 3CX (często stosowany jako przykład ze względu na podobieństwa konstrukcyjne w innych maszynach JCB) obejmuje zawory sterujące, siłowniki, przewody i złącza, filtry, a także pompę hydrauliczną. W maszynach JCB pompa hydrauliczna znajduje się zazwyczaj w podobnym miejscu co w innych generacjach urządzeń tej samej marki.

Parametry Techniczne Pomp Hydraulicznych

Aby dobrać pompę do konkretnego zastosowania, nie wystarczy znać jej rodzaj; należy uwzględnić szereg parametrów technicznych. Każda pompa posiada tabliczkę znamionową z najważniejszymi danymi:

• Wydajność (l/min): Określa ilość cieczy tłoczonej w jednostce czasu.
• Ciśnienie robocze (bar): Maksymalne ciśnienie, jakie pompa może wytworzyć. Jest to kluczowy parametr, który musi odpowiadać wymaganiom maszyny.
• Objętość geometryczna (cm³/obr): Ilość cieczy przemieszczanej w jednym obrocie elementu roboczego.
• Prędkość obrotowa (obr/min): Wpływa na ilość tłoczonego oleju i poziom hałasu.
• Sprawność mechaniczna i objętościowa (%): Określają, jak efektywnie pompa przekształca energię mechaniczną w hydrauliczną.

Najlepiej dobierać pompę na podstawie danych producenta z tabliczki znamionowej. Jeśli tabliczka jest nieczytelna, parametry można obliczyć, np. objętość pompy mierząc jej elementy wewnętrzne lub na podstawie danych silnika i zapotrzebowania maszyny.

Diagnostyka i Rozwiązywanie Problemów z Układem Hydraulicznym JCB 8030

W przypadku problemów z układem hydraulicznym w minikoparce JCB 8030 ZTS, takich jak spowolniona jazda, spadek mocy, przy braku widocznych wycieków oleju czy niepokojących dźwięków, diagnostyka jest kluczowa. Operator może zauważyć znaczny spadek prędkości przy normalnej jeździe oraz spadek mocy nawet, gdy wszystkie rolki i koła obracają się bez oporów, a gąsienice pracują bezszelestnie z podniesionymi do góry. Takie objawy mogą wskazywać na wewnętrzne przecieki w hydromotorach jazdy lub w samym rozdzielaczu.

Prawidłowe ciśnienie w układzie hydraulicznym powinno być sprawdzane zarówno na wolnych obrotach, jak i przy wyższych obrotach silnika. Przykładowo, prawidłowe ciśnienie na wolnych obrotach może wynosić około 8 bar, a przy 2000 obrotów - 11 bar. Problemy z jazdą, takie jak utrata mocy po rozgrzaniu maszyny, mogą być również związane z pompą jazdy, co było obserwowane w podobnych maszynach, np. JCB 3CX SITEMASTER. W takich przypadkach ciśnienie w skrzyni biegów spadało po rozgrzaniu.

Objawy Awarii Pompy Hydraulicznej

Usterka pompy hydraulicznej może być długim i ledwo zauważalnym procesem lub nagłym wypadkiem. Czujny operator jest w stanie zauważyć oznaki awarii pompy, zanim całkowicie się ona zepsuje:

• Dźwięki: wycie, stukanie i inne niepokojące hałasy.
• Wycieki oleju: grudki powstałe z połączenia oleju hydraulicznego z brudem wokół pompy.
• Nadmierna temperatura: pompa hydrauliczna osiąga nadmierną temperaturę, co może prowadzić do rozrzedzenia oleju i przedwczesnego zużycia elementów wewnętrznych.
• Brak siły: maszyna nie daje rady podnosić, obracać lub jeździć z pełną mocą.
• Kawitacja: Powstawanie pęcherzyków pary w cieczy, które implodując niszczą elementy pompy. Jest to najczęściej efekt zapowietrzenia, zbyt niskiego ciśnienia ssania lub zużytych łożysk.

Eksploatacja i Konserwacja Pompy Hydraulicznej

Aby pompa hydrauliczna mogła jak najdłużej pełnić swoją funkcję, musi być odpowiednio konserwowana. Przestrzeganie kilku kluczowych zasad eksploatacyjnych znacząco wydłuża jej żywotność.

Kluczowe Praktyki Konserwacyjne:

1. Wymiana olejów i filtrów w układzie hydraulicznym:
   • Pompę zasila olej bezpośrednio ze zbiornika, dlatego bardzo ważne jest, aby nie było w nim żadnych zanieczyszczeń. Nie należy używać starych baniek ani pojemników niewiadomego pochodzenia podczas nalewania i uzupełniania oleju.
   • Olej nalewamy po uprzednim zamontowaniu filtra w zbiorniku.
   • Bezawaryjną pracę pompy można wydłużyć przez wymianę oleju zgodnie z zaleceniami producenta maszyny, zarówno pod względem czasu (godzin pracy), jak i specyfiki oleju. Jeśli maszyna nie przepracowała wymaganych godzin w ciągu dwóch lat, olej i tak należy wymienić, ponieważ straci swoje właściwości.
   • Na całym układzie hydraulicznym znajdują się filtry, które również należy wymieniać zgodnie ze wskazaniami producenta (DTR-ka).
2. Poziom oleju w zbiorniku hydraulicznym:
   • Bardzo ważny jest odpowiedni stan (poziom) oleju. Najczęściej w okolicach zbiornika znajduje się wskaźnik poziomu oleju. Do codziennych obowiązków operatora należy jego sprawdzanie.
   • Większość zbiorników wyposażona jest w czujnik poziomu oleju, jednak "optyczna" kontrola jest nieodzowna.
3. Odpowietrzniki powietrza:
   • Zbiorniki wyposażone są w odpowietrzniki, które należy wymieniać za każdym razem, kiedy wymieniamy olej. Ich niedrożność powoduje zapowietrzenie się układu hydraulicznego.
4. Szczelność całej linii hydraulicznej:
   • Odgrywa bardzo ważną rolę, zapobiegając niekontrolowanemu ubytkowi oleju, który może doprowadzić nawet do zatarcia pompy hydraulicznej. Regularna kontrola szczelności to sygnał, że uszczelnienia wymagają wymiany.
5. Płukanie zbiornika:
   • Przestrzeganie zasad przy nalewaniu i wymiana filtrów zgodna z instrukcją nie zawsze zapewnia czystość w całym układzie. Dlatego od czasu do czasu zalecane jest płukanie zbiornika, gdzie osadza się najwięcej zanieczyszczeń poza filtrami.

Awaria Pompy Hydraulicznej: Regeneracja czy Wymiana?

Nawet najlepiej konserwowana pompa hydrauliczna z czasem może ulec zużyciu. Kiedy pompa ulegnie uszkodzeniu, użytkownik staje przed wyborem: naprawiać czy wymieniać na nową?

Wymiana Pompy Hydraulicznej

W przypadku awarii pompy hydraulicznej należy rozpocząć od dokładnego wyczyszczenia całego układu, w zależności od rodzaju awarii. Jeżeli pompa główna, wspomagająca lub silnik jazdy czy obrotu uległy uszkodzeniu i do układu dostało się mnóstwo drobnych elementów, konieczne jest usunięcie oleju również z rozdzielaczy, siłowników i przewodów hydraulicznych. Znacznie częściej pompy wymienia się jednak wskutek zużycia i utraty mocy.

Przy wymianie pompy, należy przestrzegać pewnych zasad:

1. Po zdemontowaniu pompy, zbiornik należy opróżnić ze starego oleju i dokładnie wypłukać.
2. Następnie wymienić wszystkie filtry hydrauliczne występujące w maszynie.
3. Przed samym montażem, do pompy należy nalać oleju (w miarę możliwości), aby nie była "sucha".
4. Wymienić wszystkie uszczelnienia i o-ringi przy pompie.
5. Zamontować pompę i nalać olej hydrauliczny do zbiornika, koniecznie po zamontowaniu filtra w zbiorniku.
6. Dla pewności można poluzować przewody hydrauliczne na wyjściu zasilania z pompy (aż się przeleje), a następnie je dokręcić.
7. Kiedy mamy pewność, że wszystko jest dobrze, uruchamiamy maszynę na kilka sekund. Powtarzamy tę czynność trzy-cztery razy, aby dokładnie odpowietrzyć układ hydrauliczny.
8. Następnie uruchamiamy maszynę ponownie i zostawiamy ją na wolnych obrotach przez kilka minut. Później delikatnie zaczynamy uruchamiać poszczególne funkcje maszyny.

Nowe pompy są fabrycznie ustawiane na odpowiednich wartościach, więc nie ma potrzeby ich regulacji. Nigdy nie wolno regulować pompy "na oko".

Regeneracja Pompy Hydraulicznej

Regeneracja pompy polega na naprawie lub wymianie zużytych podzespołów (np. łożysk, uszczelnień, płyt sterujących, tarczek). W przypadku rozerwania pompy hydraulicznej, urwania śrub mocujących, czy rozszczelnienia na połączeniu dwóch połówek, mimo że pompa w środku wygląda na nieznacznie zużytą, a olej jest czysty, może być konieczna regeneracja. W przypadku pomp jednosekcyjnych zębatych, gdzie uszkodzeniu uległ jedynie oring, można rozważyć wymianę zestawu naprawczego składającego się z uszczelnień. Większość pomp hydraulicznych można regenerować, o ile nie doszło do uszkodzenia korpusu.

Koszty regeneracji wahają się zazwyczaj od 30% do 60% ceny nowej pompy. Jeśli koszty przekraczają 80%, lepszym rozwiązaniem jest wymiana na nową. Ceny nowych pomp mogą wahać się od kilku do kilkunastu tysięcy złotych, zależnie od typu pompy i maszyny.

Przyszłość Hydrauliki Siłowej

Hydraulika siłowa, mimo że znana od kilkudziesięciu lat, nie pozostaje w miejscu. Nowoczesne rozwiązania obejmują integrację z systemami IoT (Internet Rzeczy), gdzie pompy coraz częściej wyposażane są w czujniki monitorujące ciśnienie, temperaturę, wibracje i przepływ. Dzięki temu możliwe jest wczesne wykrywanie usterek i optymalizacja pracy maszyn, co przekłada się na jeszcze większą wydajność i mniejsze koszty eksploatacji.
