Wybór odpowiedniej pompy hydraulicznej to kluczowa decyzja, która wpływa na wydajność i niezawodność każdej maszyny. Niezależnie od tego, czy mowa o koparko-ładowarce, maszynie leśnej, czy systemie przemysłowym, pompa hydrauliczna jest sercem układu. To ona zamienia moc silnika spalinowego w realną pracę, która pozwala kopać, podnosić i pchać wielotonowe ładunki.
Wbrew powszechnej opinii, pompa nie „tworzy ciśnienia” - ona generuje przepływ oleju. Ciśnienie powstaje dopiero wtedy, gdy ten przepływ napotyka opór, na przykład próbując unieść ramię koparki. Eksperci branżowi często podkreślają, że operator nie zawsze jest w stanie wyczuć, czy maszyna pracuje z pompą wielotłoczkową czy zębatą, gdyż jakość pracy zależy od wielu czynników, w tym od precyzyjnego doboru parametrów pompy.
Zasada Działania Pomp Hydraulicznych
Pompy hydrauliczne są niezbędne w różnych dziedzinach przemysłu i inżynierii, umożliwiając efektywne przetwarzanie energii. Wśród wielu typów tych urządzeń wyróżniają się pompy wyporowe, do których należą zarówno pompy tłoczkowe, jak i zębate. Wspólną cechą pomp wyporowych jest przemieszczanie cieczy poprzez cykliczne wypieranie określonej objętości medium. Zasadnicza różnica dotyczy elementu wypierającego, który odpowiada za generowanie przepływu i ciśnienia w układzie.
Pompa Zębata: Charakterystyka i Zastosowanie

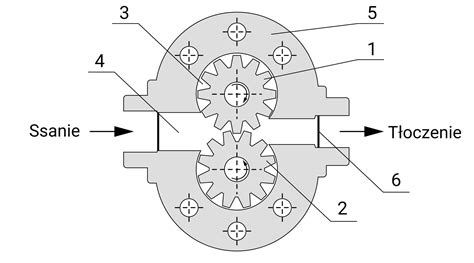

Budowa i zasada działania
Pompa zębata to najczęściej spotykany rodzaj pompy na rynku ze względu na swoją prostotę i niezawodność. Jej konstrukcja jest oparta na dwóch zazębiających się i wirujących kołach zębatych, zamkniętych w ciasnej obudowie. Olej jest transportowany w przestrzeniach między zębami a obudową, a koła zębate obracają się w przeciwnych kierunkach, zasysając ciecz i wypierając ją do układu hydraulicznego.
Zalety pomp zębatych
- Prosta i „pancerna” budowa: Minimalna liczba ruchomych części zmniejsza ryzyko awarii.
- Niska awaryjność i niezawodność: Cechują się długą żywotnością i łatwością konserwacji.
- Niski koszt zakupu i eksploatacji: Są stosunkowo niedrogie w produkcji, co przekłada się na ich cenę.
- Dobra wydajność w zastosowaniach średniociśnieniowych: Preferowane w aplikacjach wymagających stabilnego przepływu przy średnich ciśnieniach (do 200-250 bar).
- Możliwość pracy z płynami o wysokiej lepkości: Sprawdzają się z olejami, paliwami, farbami czy żywicami, pod warunkiem, że medium smaruje.
Wady pomp zębatych
- Stała wydajność: Tłoczą zawsze tyle samo oleju na każdy obrót, co ogranicza możliwość regulacji przepływu.
- Ograniczone ciśnienia robocze: Zazwyczaj pracują do ciśnień rzędu 200-250 bar.
- Niższa sprawność energetyczna: Ich sprawność spada przy wyższych ciśnieniach. W czasie pracy dochodzi do niewielkiej utraty płynu (2-7%) przez szczeliny, co służy do smarowania łożysk, ale obniża efektywność.
- Pulsacje ciśnienia: Przy zazębianiu kół mogą występować pulsacje przepływu, co może zwiększać hałas.
- Mniejsza odporność na zanieczyszczenia: Chociaż uchodzą za wytrzymałe, silne zanieczyszczenia mogą prowadzić do zużycia.
Pompa Tłoczkowa: Charakterystyka i Zastosowanie
Budowa i zasada działania
Pompy tłoczkowe to najbardziej zaawansowany i wydajny typ pomp. Ich zasada działania opiera się na przemieszczaniu cieczy za pomocą tłoków (lub nurników) poruszających się w cylindrach, wewnątrz obracającego się korpusu. Występują jako pompy osiowe (tłoczki równoległe do osi) i promieniowe. Tłoki wykonują ruch posuwisto-zwrotny, co powoduje zasysanie cieczy ze zbiornika i jej wypieranie do układu hydraulicznego.
Zalety pomp tłoczkowych
- Bardzo wysokie ciśnienia robocze: Mogą generować monstrualne ciśnienia (nawet 350-400 bar i więcej, a w niektórych aplikacjach 300-1000+ bar).
- Możliwość zmiennej wydajności: To ich największy atut. Zmieniając kąt nachylenia tarczy sterującej, zmienia się skok tłoczków, a tym samym wydajność (przepływ) pompy. Gdy tarcza jest w pozycji pionowej, skok wynosi zero i pompa nie tłoczy oleju.
- Wysoka sprawność energetyczna: Pompy tłoczkowe osiągają sprawność na poziomie 80-95%.
- Precyzyjne sterowanie przepływem i ciśnieniem: Dzięki minimalnym luzom i zaworom eliminującym cofanie się cieczy.
- Odporność na ekstremalne ciśnienia: Idealne do zastosowań wymagających dużej siły przy niewielkich przepływach, np. w prasach matrycowych czy zaawansowanych maszynach leśnych.
- Stabilna wydajność niezależna od ciśnienia i lepkości: Umożliwiają transport praktycznie każdego medium.
Wady pomp tłoczkowych
- Wysoki koszt zakupu i serwisowania: Są dwukrotnie droższe od pomp zębatych, a ich złożona konstrukcja wymaga precyzyjnego wykonania i trudniejszej konserwacji.
- Wrażliwość na zanieczyszczenia: Są potwornie wrażliwe na brud - jedna rysa od ziarenka piasku może spowodować utratę ciśnienia.
- Złożona konstrukcja: Wymagają precyzyjnego wykonania i regularnej, dokładnej konserwacji.
- Niższa prędkość obrotowa: W porównaniu do pomp zębatych.
Kluczowe Różnice: Pompa Zębata vs. Tłoczkowa
Wybór między pompą tłokową a zębatą powinien być podyktowany konkretnymi wymaganiami aplikacji. Oba typy należą do pomp wyporowych, ale ich konstrukcja i mechanizm przenoszenia płynu hydraulicznego są odmienne, co determinuje ich kluczowe różnice:
Ciśnienie i wydajność
- Pompy tłoczkowe: Dominują tam, gdzie kluczowe jest bardzo wysokie ciśnienie (często powyżej 200-300 bar, a nawet do 1000+ bar) i precyzyjne, powtarzalne dozowanie. Posiadają zmienną wydajność, co pozwala na elastyczne dopasowanie do potrzeb maszyny.
- Pompy zębate: Są preferowane w aplikacjach wymagających stabilnego przepływu przy średnich ciśnieniach (do 200-250 bar). Mają stałą wydajność, co oznacza, że ilość oleju na obrót jest zawsze taka sama.
Warto pamiętać, że przepływ pompy (litry na minutę) = PRĘDKOŚĆ maszyny, a ciśnienie (bary) = SIŁA maszyny. Zwiększając dwukrotnie wydajność pompy, siłownik będzie działał dwa razy szybciej, ale będzie to wymagało dwa razy więcej mocy od silnika, by utrzymać to samo ciśnienie.
Porównanie pomp zębatych, łopatkowych i tłokowych
Sprawność energetyczna
- Pompy tłoczkowe: Oferują najwyższą sprawność energetyczną (80-95%), co przekłada się na mniejsze straty energii.
- Pompy zębate: Charakteryzują się nieco niższą sprawnością, która dodatkowo spada przy wyższych ciśnieniach, głównie z powodu wewnętrznych przecieków, które służą do smarowania elementów.
Koszty i konserwacja
- Pompy tłoczkowe: Są znacznie droższe w zakupie i utrzymaniu, a ich złożona konstrukcja wymaga częstszego i bardziej specjalistycznego serwisu.
- Pompy zębate: Charakteryzują się niskimi kosztami produkcji i eksploatacji, a także prostszą konserwacją.
Wrażliwość na zanieczyszczenia
- Pompy tłoczkowe: Są bardzo wrażliwe na zanieczyszczenia w medium roboczym, co wymaga rygorystycznej filtracji oleju.
- Pompy zębate: Wykazują większą odporność na zanieczyszczenia, choć nadal wymagają czystego medium smarującego.
Dobór Odpowiedniej Pompy Hydraulicznej
Dobór pompy to matematyka, a nie zgadywanki. Ważna jest przede wszystkim pojemność geometryczna pompy, czyli ile cm³ na obrót jest w stanie przetłoczyć. To od niej zależą parametry pracy maszyny.
Praktyczna checklista
- Wymagane parametry pracy: Jeśli ciśnienie jest mniejsze niż 200 bar, potrzebny jest wysoki przepływ, priorytetem jest prostota i niskie koszty, a medium dobrze smaruje - wybierz pompę zębatą. Jeśli ciśnienie przekracza 250 bar lub potrzebna jest regulacja wydajności i precyzja - pompa tłoczkowa będzie lepszym wyborem.
- Rodzaj zastosowania: Do ładowacza czołowego, wywrotki czy prostej prasy w zupełności wystarczy solidna pompa zębata. Jeśli budujesz zaawansowaną maszynę leśną, koparkę kołową, czy inne urządzenie wymagające precyzji i dużych sił - bez pompy tłoczkowej się nie obejdzie.
- Parametry medium: Pompy zębate najlepiej współpracują z mediami smarującymi (oleje, paliwa).
- Aspekty ekonomiczne: Jeśli jesteś gotów zaakceptować wyższą cenę zakupu i częstszy serwis w zamian za wysokie ciśnienie i precyzyjne dozowanie - wybierz pompę tłokową.
Awarie i Serwis Pomp Hydraulicznych
Największym wrogiem każdej pompy hydraulicznej jest zanieczyszczony olej. Regularna wymiana oleju i filtrów na produkty wysokiej jakości to najtańsze ubezpieczenie. Wzrost hałasu (świst), wibracje, spadek przepływu, wycieki oleju czy przegrzewanie to typowe objawy awarii pompy. W przypadku problemów, kluczowa jest profesjonalna regeneracja, podczas której wszystkie zużyte elementy są wymieniane, a pompa testowana pod obciążeniem i ustawiana według specyfikacji OEM. Może to także być kawitacja - tworzenie pęcherzyków pary w cieczy i ich gwałtowna implozja niszcząca pompę.
W hydraulice siłowej, jak w każdej dziedzinie inżynierii, nie ma rozwiązań uniwersalnych - każdy wybór powinien być rezultatem starannej analizy wymagań i ograniczeń konkretnej aplikacji.
