Budowa ciągnika samodzielnego, znanego jako SAM, to fascynujący projekt, który łączy w sobie pasję do mechaniki oraz kreatywność. Wiele osób podejmuje się tego wyzwania, wykorzystując części z różnych źródeł, aby stworzyć unikalną maszynę rolniczą. Proces ten rozpoczyna się od wyboru odpowiedniego podwozia oraz silnika, a często wykorzystywane są elementy z starszych ciągników, takich jak Ursus C-328 czy T-25.
W artykule przedstawimy kluczowe aspekty związane z budową i funkcjonowaniem układu kierowniczego oraz mechanizmu różnicowego w samodzielnie zbudowanych traktorach, zwracając uwagę na wybór części, montaż oraz kwestie techniczne.
Wybór i Adaptacja Komponentów do Traktorka SAM
Budowa ciągnika samodzielnego wymaga starannego wyboru odpowiednich części, które będą nie tylko funkcjonalne, ale także dostosowane do indywidualnych potrzeb. Wiele osób decyduje się na używane elementy, co może znacznie obniżyć koszty. Kluczowe jest jednak, aby dokładnie ocenić stan tych części przed ich zakupem. Wykorzystanie części z różnych źródeł, takich jak sklepy z używanymi częściami, aukcje internetowe czy lokalne złomowiska, może być bardzo korzystne. Warto zwrócić uwagę na popularne modele ciągników, jak Ursus C-328 czy T-25, z których można pozyskać wiele użytecznych komponentów.
Aby skutecznie znaleźć używane części do samodzielnego ciągnika, warto skorzystać z różnych platform internetowych oraz lokalnych zasobów. Szukając komponentów do budowy traktora, warto zwrócić uwagę na renomowanych dostawców oraz sklepy, które oferują zarówno nowe, jak i odnowione części.
Rama i Podwozie
Przygotowanie ramy i podwozia traktora to kluczowy etap w procesie budowy samodzielnego ciągnika. W pierwszej kolejności należy wybrać odpowiednie materiały, które zapewnią stabilność i wytrzymałość konstrukcji. Często wykorzystuje się stalowe profile, takie jak I-beamy czy rury prostokątne, które są idealne do stworzenia solidnej ramy. Podczas przygotowania ramy, niezbędne jest również zastosowanie odpowiednich technik spawania lub łączenia elementów, aby zapewnić ich trwałość. Warto pamiętać o modyfikacjach, takich jak skracanie tylnego osie, co może być konieczne, aby dopasować elementy do konstrukcji.
Po przygotowaniu ramy przyszedł czas na montaż silnika i układu napędowego, co jest kluczowym krokiem w budowie traktora. W zależności od wybranego silnika, na przykład Andoria S-231, należy go umieścić w odpowiedniej pozycji, aby zminimalizować wibracje. Podczas instalacji, ważne jest połączenie silnika z układem przeniesienia napędu, który może obejmować przekładnię pasową i skrzynię biegów.
Układ Kierowniczy: Rodzaje i Budowa
Budowa traktora wymaga uwzględnienia wielu technicznych aspektów, które mogą znacząco wpłynąć na jego wydajność i funkcjonalność. Kluczowymi elementami są układ kierowniczy i system hydrauliczny, które muszą być odpowiednio dostosowane do indywidualnych potrzeb użytkownika. Dobre zrozumienie tych systemów pozwala na wprowadzenie modyfikacji, które poprawią manewrowość i wydajność traktora. Ważne jest również, aby zrozumieć, jak poszczególne komponenty współpracują ze sobą. Instalacja hydrauliki i układu kierowniczego wymaga precyzyjnego dopasowania oraz odpowiednich materiałów, aby zapewnić długotrwałą i niezawodną eksploatację.
Manualne i Wspomagane Układy Kierownicze
Dostosowanie układu kierowniczego do własnych potrzeb jest kluczowe dla poprawy manewrowości traktora. Można to osiągnąć poprzez modyfikację elementów, takich jak przekładnia kierownicza czy mechanizmy sterujące. Warto rozważyć zastosowanie nowoczesnych rozwiązań, takich jak układy kierownicze z elektrycznym wspomaganiem, które zwiększają komfort prowadzenia i precyzję manewrów. W przypadku traktorów SAM, operowanie ładowaczem czołowym bez wspomagania nie należy do najłatwiejszych, dlatego wielu konstruktorów decyduje się na instalację wspomagania.
Dla małych konstrukcji, takich jak popularne "papajki" (potoczne określenie na małe SAM-y), wspomaganie może wydawać się zbędne, ale przy większych maszynach lub pracy z osprzętem jest ono bardzo wskazane. Całe wspomaganie można zaadaptować na przykład z kombajnu Bizon ZO 56, szczególnie orbitrol z kolumną i kierownicą. Siłownik wspomagania, jeśli jest za duży, można wykorzystać dwustronny, np. od podnoszenia motowideł.
Często pojawia się pytanie, z jakiej maglownicy (przekładni kierowniczej z listwą zębatą) wykonać siłownik skrętu. Ważna jest grubość gardła, gdzie wrzucana jest osłona gumowa od strony listwy zębatej, co ma wpływ na łatwość przerobienia komponentu.
Przykład Zaawansowanego Układu Kierowniczego w SAM
Jednym z przykładów zaawansowanej konstrukcji jest samodzielnie budowany traktorek 4x4 o gabarytach zbliżonych do Kubota i Yanmar. W tym projekcie zastosowano hydrauliczny układ kierowniczy, sterowany orbitrolem z kombajnu Bizon ZO 56. Siłowniki hydrauliczne do ładowacza i tura (ładowacza czołowego) są dwustronnego działania, przerobione z siłowników podnoszenia kabiny ciężarówek.
Ciagnik sam 1.6td 4x4 ukladu hydrauliki traktor
Mechanizm Różnicowy: Serce Układu Napędowego
Mechanizm różnicowy, często nazywany dyferencjałem, to kluczowy element każdego traktorka, który odpowiada za płynność jazdy i ochronę podłoża. Jest to serce układu napędowego. Jego głównym zadaniem jest umożliwienie kołom napędowym obracania się z różnymi prędkościami.
Zasada Działania Mechanizmu Różnicowego

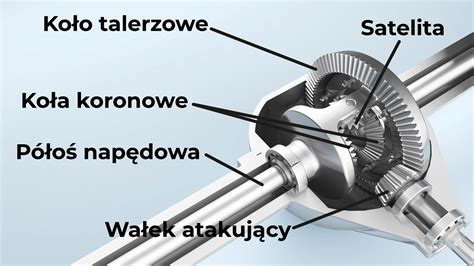

Podczas skręcania zewnętrzne koło musi pokonać dłuższą drogę niż wewnętrzne. Bez dyferencjału oba koła byłyby zmuszone do obracania się z tą samą prędkością, co prowadziłoby do szarpania, poślizgu, nadmiernego zużycia opon, a co gorsza do niszczenia cennego trawnika. W mechanizmie różnicowym znajdują się zazębiające się koła zębate (satelity i koła koronowe). Gdy jedziemy prosto, oba koła obracają się z tą samą prędkością. Kiedy skręcamy, dyferencjał pozwala satelitom na obracanie się wokół własnych osi, co przekłada się na różnicę prędkości kół. Zewnętrzne koło przyspiesza, pokonując dłuższą drogę, a wewnętrzne koło zwalnia, pokonując krótszą drogę. Gdyby dyferencjału zabrakło, każde skręcanie byłoby udręką, a koła próbowałyby się ślizgać, generując nieprzyjemne szarpnięcia.
Blokada Mechanizmu Różnicowego
Blokada mechanizmu różnicowego to system, który pozwala na zrównanie prędkości obrotowej obu kół napędowych. Włączenie blokady sprawia, że oba koła kręcą się z tą samą prędkością, niezależnie od warunków. Jest to niezwykle przydatne w sytuacjach, gdy traktorek traci przyczepność, na przykład na podmokłym terenie, w błocie, śniegu lub na stromych, nierównych zboczach.
Konsekwencje Samodzielnej Blokady (np. spawanie)
Spotyka się "domowe" sposoby na zablokowanie dyferencjału, z których najczęściej wymienianym jest zaspawanie satelitów. Taka modyfikacja znacząco poprawia trakcję w trudnym terenie - traktorek faktycznie lepiej radzi sobie na błocie czy pochyłościach. Jednakże, wady takiego rozwiązania są ogromne i dotyczą codziennego użytkowania. Na twardej nawierzchni, takiej jak podjazd czy ścieżka, traktorek z zaspawanym dyferencjałem będzie miał ogromne problemy ze skręcaniem. Koła będą się ślizgać, niszcząc trawnik, a układ napędowy będzie poddawany ekstremalnym obciążeniom, co może prowadzić do szybkiego zużycia opon, półosi, a nawet samej przekładni.
Przeniesienie Napędu i Obliczenia Przełożeń
W przypadku traktorów 4x4, gdzie przednie koła są mniejszej średnicy niż tylne, obliczenie przełożeń napędu jest kluczowe. Najprościej jest zmierzyć obwód koła przedniego i tylnego oraz zobaczyć, jaką drogę pokonają przy określonej liczbie obrotów (np. 10 obrotów, aby zminimalizować niedokładności pomiaru). Następnie można policzyć obroty wyjścia mostów lub, znając przełożenia mostów (jeśli wiemy, od jakiego pojazdu pochodzą), określić różnicę w obrotach. W opisywanym projekcie traktorka 4x4, zwolnice mają przełożenie 1:1, co pozwala na podniesienie osi ponad oś kół, a napęd przekazywany jest przez wielowypusty.
Historia i Typologia Traktorków SAM
Ciągniki rolnicze skonstruowane przez domorosłych mechaników, zbudowane z wykorzystaniem części, które akurat były pod ręką, to jeden z ciekawszych epizodów historii mechanizacji w Polsce. Najbardziej ogólnym i najczęściej używanym słowem w stosunku do traktorów skonstruowanych w jednym egzemplarzu w sposób amatorski lub rzemieślniczy to SAM. W zależności od regionu nazywano je także papajami, esiokami, pukocami czy unochodami. Niektóre z tych nazw pochodzą od dźwięków, jakie generowały, silników, jakie zazwyczaj używały, albo odnosiły się do pewnej grupy pojazdów. Nazwa SAM odnosi się nie tylko do traktorów i pojazdów rolniczych, ale także do własnoręcznie zbudowanych samochodów osobowych i w ogóle wszelkich pojazdów wykonanych w sposób amatorski.
W 2008 roku Tomasz Dzikowski, kustosz wystawy stałej rolniczych SAM-ów w Muzeum Wsi Radomskiej, podzielił konstrukcje na cztery podstawowe grupy:
- Pojazdy, w których wykorzystano podzespoły innych konstrukcji (najczęściej samochodów osobowych), które następnie zaadaptowano na jakąś ramę. Konstrukcje z tej grupy mają często ciekawe rozwiązania, takie jak reduktor czy odwrócony o 180 stopni most napędowy.
- SAM-y zbudowane na podstawie elementów z innych ciągników rolniczych.
- Wszelkie pojazdy skonstruowane na bazie motocykli i silników z motocykli. Zazwyczaj wykorzystywano do takich konstrukcji przód motocykla z ramą i dobudowywano do nich specjalną pakę.
Dodatkowo Tomasz Dzikowski podzielił pojazdy ze względu na położenie silnika:
- Z osiowym położeniem silnika - silnik jest połączony bezpośrednio ze sprzęgłem i skrzynią biegów (oś wału korbowego pokrywa się z osią sprzęgła i skrzyni biegów).
- Z układem równoległym - połączenie ze sprzęgłem i skrzynią biegów wymaga dodatkowej przekładni działającej w jednej płaszczyźnie (oś wału korbowego jest w tym wypadku równoległa do osi skrzyni biegów).
Aspekty Prawne i Rejestracja
Pojazdy typu SAM, ze względu na swój amatorski charakter, mogą napotykać trudności przy rejestracji i legalizacji. Procedury te mogą się różnić w zależności od lokalnych przepisów i wymagań urzędowych. W przypadku rejestracji pojazdu, często wymagane są dokumenty potwierdzające pochodzenie podzespołów oraz opinie rzeczoznawców. Według szacunków, w Polsce udokumentowano około 13 tysięcy ciągników typu SAM, z największym zagęszczeniem w województwach małopolskim, śląskim i podkarpackim.
