Żuraw słupowy obrotowy to wszechstronne urządzenie dźwignicowe, zaprojektowane z myślą o efektywnym podnoszeniu i transporcie ładunków w różnych środowiskach pracy. Dzięki swojej zwartej budowie konstrukcyjnej osiąga maksymalną wysokość podnoszenia, co czyni go idealnym do zastosowania w niskich i ciasnych pomieszczeniach. Żurawie te mogą być instalowane bezpośrednio na stanowisku pracy i wyposażane we wciągniki różnego typu, co pozwala na znaczną redukcję prac przezbrojeniowych i dodatkowych oraz unikanie przestojów związanych z oczekiwaniem na żurawie halowe.
Z naszego doświadczenia wynika, że ręczny transport oraz przemieszczanie stosunkowo małych ładunków jest często uciążliwe i czasochłonne pod względem ergonomii. Personalizacja żurawi umożliwia łatwe i szybkie podnoszenie, łagodny transport oraz dokładne i bezpieczne odstawianie przedmiotów różnego typu i wagi. Dodatkowo, opcja elektrycznego napędu obrotu (dostępna w niektórych modelach), przy większych udźwigach i długościach ramion, oferuje jeszcze większy komfort pracy. Obrót żurawia jest wyjątkowo lekki dzięki zastosowaniu wysokowartościowych łożysk kulkowych wraz z seryjnie montowaną regulacją oporu obrotu.
Typy i Warianty Żurawi Słupowych Obrotowych

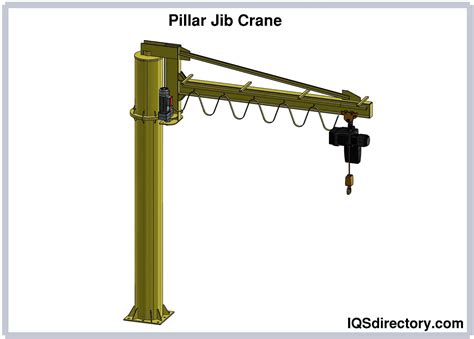

Żuraw słupowy obrotowy z wciągarką łańcuchową elektryczną
Żuraw słupowy obrotowy z wciągarką łańcuchową elektryczną na wózku elektrycznym to wydajne rozwiązanie dla wielu zastosowań przemysłowych. Poniżej przedstawiono przykładową specyfikację techniczną takiego urządzenia:
| Parametr | Wartość |
|---|---|
| Żuraw | |
| Ładunek | Udźwig 500 kg |
| Dane żurawia | |
| Długość ramienia A | 4 000 mm |
| Kąt obrotu ramienia SB | 270 ° |
| Obrót ramienia | ręczny |
| Wysokość całkowita B | 3 600 mm |
| Wysokość do belki UK | 3 279 mm |
| Wysokość do haka H | ~2 700 mm |
| Strefa martwa Aa | 150 mm |
| Strefa martwa Ai | 600 mm |
| Szerokość belki F | 120 mm |
| Powłoka | |
| Gruntowanie i malowanie | ca. 60 μm - RAL 3000 |
| Mocowanie żurawia | |
| Ilość otworów w stopie żurawia n | 16 |
| Średnica koła otworów DL | 440 mm |
| Średnica zewnętrzna stopy żurawia DF | 520 mm |
| Długość x szerokość x wysokość fundamentu | 1550 x 1550 x 1050 mm |
| Pozostałe parametry żurawia | |
| Temperatura pracy | od 0 do +40 °C |
| Przeznaczenie do pracy na zewnątrz | nie |
| Wykonanie wg EN 13001 HC2/S2 | tak |
| Zastosowanie | jako żuraw słupowy obrotowy |
| Masa własna żurawia | ~ 470 kg |
| Wciągnik łańcuchowy elektryczny na wózku elektrycznym | |
| Udźwig | 500 kg |
| Natężenie pracy | M5/2m (240 włączeń na godzinę / 40% / 1600 roboczogodzin) |
| Długość łańcucha | 3 000 mm |
| Dwie prędkości podnoszenia | 2,0 m/min |
| Prędkość jazdy wózka | 12,0 m/min |
| Wózek wyposażony w hamulec | tak |
| Wciągnik wyposażony w pojemnik na łańcuch | tak |
| Napięcie zasilania | 1 x 220/230V, 50 Hz |
| Napięcie sterowania | 42 V |
| Długość kabla kasetki sterującej | 2 000 mm |
| Klasa ochrony wciągnika | IP 65 |
| Środowisko pracy | wewnątrz |
| Kaseta sterująca | z przyciskami: 1 x podnoszenie/opuszczanie, 1 x jazda wózka prawo/lewo z wyłącznikiem bezpieczeństwa |
Po złożeniu zamówienia dostarczany jest system szablonów do wykonania fundamentu o podanych wymiarach, składający się z szablonów, instrukcji wykonania fundamentu, śrub, nakrętek, podkładek oraz śrub zabezpieczających pasujących do średnicy koła otworu.
Żuraw słupowy obrotowy z wciągarką ręczną
Żurawie słupowe obrotowe z napędem ręcznym to zaawansowane urządzenia, które znajdują zastosowanie w instalacji i obszarze pomp, mieszadeł i innych urządzeń. Są idealnym rozwiązaniem dla potrzeb różnych branż, oferując wszechstronność i efektywność. Charakteryzują się następującymi parametrami:
- Udźwig: 650-1500 kg
- Wysokość podnoszenia: 3000 mm
- Długość liny: 12 m
Żurawie te są przeznaczone do zabudowy na terenie oczyszczalni ścieków, pompowni, a także jako żurawie do wodowania małych łodzi. Standardowo występują w wykonaniu cynkowanym, a opcjonalnie jako kwasoodporne. Ze względu na ręczny napęd mechanizmu podnoszenia, nie wymagają rejestrowania w oddziale Urzędu Dozoru Technicznego. Elementy nośne tych żurawi są wykonane z cynku ogniowego lub ze stali kwasoodpornej, co zapewnia długą żywotność i odporność na korozję. Lina wciągarki jest wykonana z materiału AISI 316, co gwarantuje jej wytrzymałość i bezpieczeństwo.
Żuraw słupowy obrotowy jest urządzeniem uniwersalnym. Jego konstrukcja umożliwia łatwy montaż, a wysięgnik jest montowany do słupa przy pomocy sworzni, co ułatwia transport i przemieszczanie na obiekcie. Jest dostępny również w innych wariantach, na przykład z maksymalnym udźwigiem 200 kg i 400 kg. W zależności od wersji, różnią się one masą własną, średnicą liny i wymiarami gabarytowymi.
Mobilny żuraw słupowy (MOB-PR)
Żuraw MOB-PR wyróżnia się samowystarczalnością dzięki zintegrowanej podstawie. Nie wymaga mocowania do fundamentu ani przytwierdzenia do posadzki, co pozwala na szybkie i nieskomplikowane przestawianie za pomocą wózka widłowego, suwnicy czy też własnego podwozia (wszystko opcjonalnie). Cechuje go 360° obrót w nieskończoność, co jest możliwe dzięki doprowadzeniu zasilania poprzez pierścień korpusu.
Systemy Mocowania Żurawi Słupowych
Dostępne są różne systemy mocowania żurawi słupowych, dostosowane do specyficznych wymagań i warunków lokalizacji:
- Okrągłe zakotwienie: Realizowane na istniejącej posadzce poprzez opatentowany system VETTER VerbundAnkerSystem.
- Klasyczne mocowanie fundamentowe: Polega na wykonaniu fundamentu, osadzeniu kotew przy pomocy szablonu, nakrętek i podkładek.
- Alternatywne mocowanie fundamentowe bez wystających kotew: Eliminacja ryzyka zahaczenia, ponieważ do momentu montażu żurawia powierzchnia fundamentu jest wolna od przeszkód, co umożliwia swobodne przechodzenie lub przejeżdżanie. Ten system łączy zalety TopAnker z łatwością montażu, eliminując konieczność łączenia elementów kotwiących podczas prac budowlanych.
- Mocowanie bezpośrednio do konstrukcji: Stopa kołnierza jest zaprojektowana lub maszynowo wykonana do zamocowania żurawia bezpośrednio do konstrukcji stalowej lub na maszynie.
- Mocowanie na płycie pośredniej DP 4: Stanowi alternatywę dla tradycyjnego fundamentu.
Warunki lokalizacji i wymagania dla podłoża
Żuraw słupowy obrotowy może być posadowiony zarówno w pomieszczeniach, jak i na wolnym powietrzu. Urządzenia te wymagają odpowiednio przygotowanego fundamentu, który w przypadku zastosowania na wolnym powietrzu musi posiadać skuteczne odwodnienie. Żurawie można również montować bezpośrednio na posadzce, jednakże posadzka musi być odpowiednio przygotowana do przeniesienia właściwych obciążeń oraz do zamontowania żurawia o określonej wadze i udźwigu. Dozwolona tolerancja różnicy poziomów podłoża, na którym ma zostać posadowione urządzenie, wynosi na szerokości i długości urządzenia 1/1000.
Systemy Zasilania i Sterowania
W zależności od konfiguracji i wymagań, żurawie słupowe obrotowe mogą być wyposażone w różne systemy zasilania i sterowania:
- Zasilanie kablem okrągłym: Kabel jest prowadzony wraz ze wspornikiem do zamocowania na ramieniu.
- Zasilanie systemem wózków kablowych: Dostępne w dwóch wariantach:
- Z kablem okrągłym, linką napinającą i ramionami mocującymi do zamocowania na ramieniu.
- Z kablem płaskim, C-szyną oraz ramionami mocującymi do zamocowania na ramieniu.
- Zasilanie szyną prądową: Szyna prądowa składa się z izolowanych szyn umieszczonych w chronionej obudowie. Odbierak prądu przesuwa się wzdłuż tych szyn, tworząc styk elektryczny.
- Sterowanie niezależnie przejezdne: Kasetka sterująca, niezależna od wciągnika, składa się z kabla płaskiego, wózeczków kablowych, wózeczków kablowych sterowania, drugiej C-szyny i mocowania.

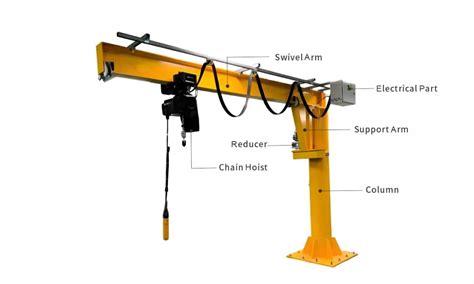

Elementy Konstrukcyjne i Dodatkowe Funkcje
Mechanizmy obrotu i blokady ramienia
Żuraw może być wyposażony w urządzenie blokujące ramię w kilku pozycjach, uruchamiane za pomocą linki z dźwignią zamocowaną na słupie. Dostępna jest również prostsza blokada ramienia w jednej pozycji. Elektryczny napęd obrotu realizowany jest za pomocą wałka i koła zębatego, co zapewnia płynne i kontrolowane ruchy.
Odporność na warunki środowiskowe i malowanie
Standardowo żurawie słupowe obrotowe są przystosowane do pracy w temperaturze otoczenia od 0°C do +40°C. Jednakże, dostępne jest również wykonanie odporne na warunki atmosferyczne, umożliwiające pracę w temperaturach od -20°C do +40°C, przy sile wiatru do 4 Beaufort (umiarkowana bryza), z klasą ochrony IP55 oraz klasą izolacji F.
Dla zastosowań na zewnątrz przewiduje się uszczelnione łożyska, kable neoprenowe i wysokiej jakości lakierowanie zewnętrzne zgodnie z kategorią korozyjności C3 (nadaje się do średniego poziomu zanieczyszczeń). Żurawie użytkowane w hali są śrutowane, a następnie malowane najwyższej jakości farbą w oparciu o kategorię korozyjności C2, nadającą się do niskiego poziomu zanieczyszczeń. Standardowym kolorem jest żółty narcyzowy (RAL 1007) z grubością powłoki 80 µm. Krótki daszek ochronny pozwala na pozostawienie wciągnika po skończonej pracy, chroniąc go przed wpływem czynników zewnętrznych.
