Pompa Tandemowa w Wózku Widłowym: Zasada Działania, Budowa i Znaczenie

Współczesny przemysł opiera się na hydraulice siłowej, której praca bez pompy nie mogłaby być możliwa. Pompa hydrauliczna jest kluczowym elementem każdego systemu hydraulicznego, zasilającym napęd hydrauliczny za pomocą odpowiedniej ilości cieczy pod wysokim ciśnieniem. Jej głównym zadaniem jest wygenerowanie takiego ciśnienia, które zasili układ hydrauliczny i zamieni energię mechaniczną na energię hydrauliczną.

Wózki widłowe to filar wielu branż, a kluczowym elementem, dzięki któremu są tak efektywne w transportowaniu i podnoszeniu ciężkich ładunków, jest właśnie układ hydrauliczny. Przenosząc siłę za pomocą płynu hydraulicznego, układ ten umożliwia wykonywanie zadań nieosiągalnych dla systemów czysto mechanicznych. Układ hydrauliczny w wózku widłowym to system odpowiedzialny za podnoszenie i opuszczanie ładunków. Mówiąc najprościej, przekształca on energię mechaniczną (pochodzącą np. z silnika spalinowego lub elektrycznego) w energię hydrauliczną - czyli ciśnienie cieczy, które wykonuje pracę. Krótko mówiąc: układ hydrauliczny to „mięśnie” wózka widłowego, które dzięki sprężonemu olejowi wykonują ciężką pracę za operatora.

Kluczowe Komponenty Układu Hydraulicznego w Wózku Widłowym

W skład układu hydraulicznego wózków widłowych wchodzą m.in. pompa hydrauliczna, przewody (węże) z olejem hydraulicznym, zawory sterujące oraz siłowniki (cylindry) hydrauliczne. Wszystkie te elementy współpracują, aby zgodnie z zasadą Pascala przenosić ciśnienie płynu i mnożyć siłę. Do kluczowych komponentów należą przede wszystkim:

• Pompa hydrauliczna: Serce układu, odpowiada za wygenerowanie przepływu oleju i wytworzenie ciśnienia.
• Siłowniki hydrauliczne: Elementy wykonawcze, które bezpośrednio wykonują pracę, zamieniając ciśnienie oleju na ruch mechaniczny (np. unoszenie wideł).
• Zawory sterujące: Pełnią rolę mózgu i strażnika jednocześnie, kierując przepływem oleju, regulując ciśnienie oraz zapewniając bezpieczeństwo pracy systemu.
• Zbiornik oleju: Magazynuje olej hydrauliczny.
• Filtry: Oczyszczają olej z zanieczyszczeń.
• Rozdzielacz hydrauliczny: Centralny zawór kierunkowy, obsługiwany przez operatora, który decyduje, do którego siłownika trafi olej.
• Przewody (węże): Umożliwiają przepływ oleju między poszczególnymi elementami.
• Olej hydrauliczny: Medium robocze, przenoszące ciśnienie w systemie.

Rola Pompy Hydraulicznej

Pompa hydrauliczna to serce układu hydraulicznego - odpowiada za wygenerowanie przepływu oleju i wytworzenie ciśnienia potrzebnego do podnoszenia ładunków. W większości wózków widłowych pompę napędza silnik spalinowy pojazdu lub silnik elektryczny (w przypadku wózków elektrycznych). Pompa zasysa olej ze zbiornika hydraulicznego poprzez filtr, a następnie tłoczy go do obwodu pod wysokim ciśnieniem. Typowo stosowane są pompy zębate (rzadziej tłoczkowe lub wirnikowe) zapewniające ciśnienie rzędu kilkuset bar - często około 200-250 bar. Działanie pompy polega na przetworzeniu energii mechanicznej (obrotu wału silnika) na energię hydrauliczną płynu. Pompa wprawia w ruch cały układ - bez niej olej nie popłynie do siłowników, a żaden ruch masztu czy wideł nie byłby możliwy. Warto dodać, że pompa hydrauliczna w wózku widłowym pracuje w układzie otwartym - to znaczy tłoczy olej do układu, po czym olej wraca swobodnie do zbiornika (gdy zawory kierują go na powrót).

Pompa Tandemowa (Podwójna) w Wózku Widłowym

W dynamicznym świecie układów hydraulicznych, podwójna pompa hydrauliczna, znana również jako pompa tandemowa, odgrywa kluczową rolę w zwiększaniu wydajności i efektywności. Jest to urządzenie składające się z dwóch zespołów pompowych połączonych w jednej obudowie. Zespoły te pracują równolegle, korzystając ze wspólnego wału napędowego i obudowy. Głównym celem pompy podwójnej jest zapewnienie wysokiego przepływu i wysokiego ciśnienia, co czyni ją idealnym wyborem do zastosowań wymagających dużej mocy hydraulicznej, takich jak wózki widłowe. Tandempompa zębata odgrywa kluczową rolę w zasilaniu różnych maszyn i urządzeń.

Zasada Działania Pompy Tandemowej

Pompa tandemowa działa na zasadzie współpracy dwóch pomp. Pierwsza pompa, zwana pompą ssącą, pobiera płyn hydrauliczny z zewnętrznego źródła, takiego jak zbiornik. Następnie przekazuje go do drugiej pompy, zwanej pompą tłoczącą. Dzięki temu układowi pomp tandemowych możliwe jest przepompowanie większej ilości płynu hydraulicznego w krótszym czasie. Pompy zębate typu tandem działają na zasadzie wyporu wyporowego, co oznacza, że wypierają stałą objętość płynu na obrót.

Obracający się silnik główny (spalinowy lub elektryczny) napędza wspólny wał obu zespołów pompowych. Płyn hydrauliczny jest pobierany ze zbiornika i kierowany do wlotu każdej pompy. Zespoły pompowe wytwarzają następnie płyn pod ciśnieniem, który jest przesyłany do układu hydraulicznego, gdzie jest wykorzystywany w różnych zastosowaniach.

Cechą charakterystyczną pomp zębatych typu tandem jest ich zdolność do zapewniania znacznie wyższych przepływów bez utraty ciśnienia. Obydwa zespoły przekładni pracują zsynchronizowane, a płyn jest przesyłany z wlotu do wylotu w sposób ciągły i pozbawiony pulsacji. W przemyśle hydraulicznym łączenie pomp hydraulicznych szeregowo, oprócz uzyskiwania różnych prędkości przepływu w celu regulacji prędkości, może być również stosowane dla różnych specyfikacji pomp, aby osiągnąć taki cel, jak zwiększenie ciśnienia przy wysokim ciśnieniu i przy małym przepływie, szybkie podawanie przy niskim ciśnieniu i dużym przepływie.

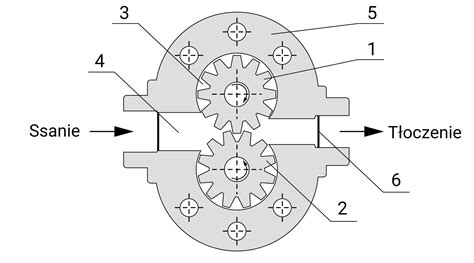

Budowa Pompy Tandemowej Zębatej

Pompy zębate typu tandem składają się z:

• Zespołu przekładni: Dwóch kół zębatych - koła napędowego (połączonego z wałem wejściowym) i koła napędzanego. Obracają się one w przeciwnych kierunkach.
• Obudowy: Kółka zębate są umieszczone w obudowie zawierającej płyn hydrauliczny.
• Wlotu płynu: Gdy pompa pracuje, płyn hydrauliczny wpływa przez otwór wlotowy.
• Mechanizmu przemieszczenia płynu: Gdy koła zębate się obracają, uwięziony płyn jest przenoszony wraz z obracającymi się kołami zębatymi.
• Uszczelnienia: Prawidłowe uszczelnienie jest niezbędne, aby zapobiec wyciekom pomiędzy stroną wylotową pompy pod wysokim ciśnieniem a stroną wlotową pompy o niskim ciśnieniu.

Zoptymalizowana konstrukcja wlotu i wylotu odgrywa kluczową rolę w maksymalizacji dynamiki płynów w tandemowej pompie zębatej. Gładkie, przejrzyste ścieżki przepływu minimalizują turbulencje i spadki ciśnienia, zapewniając efektywne pobieranie i dystrybucję płynu.

Zalety i Zastosowania Pomp Tandemowych

Pompy tandemowe posiadają wiele zalet, które sprawiają, że są one wybierane przez producentów i użytkowników:

• Wysoki przepływ i ciśnienie: Zaprojektowano je tak, aby zapewniały zarówno wysoki przepływ, jak i wysokie ciśnienie, dzięki czemu z łatwością poradzą sobie z wymagającymi zadaniami.
• Oszczędność miejsca i kosztów: Połączenie dwóch pomp w jednej obudowie pozwala zaoszczędzić miejsce i obniżyć ogólne koszty w porównaniu do stosowania dwóch oddzielnych pomp.
• Wszechstronność: Mogą obsługiwać wiele funkcji hydraulicznych jednocześnie, zwiększając wszechstronność i wydajność sprzętu.
• Zwiększona wydajność i efektywność: Synchroniczna praca pomp zębatych typu tandem optymalizuje wydajność hydrauliczną. Rozdzielając obciążenie pracą pomiędzy dwa zestawy przekładni, pompy te zmniejszają obciążenie i związane z nim zużycie poszczególnych przekładni, wydłużając żywotność pompy i minimalizując przestoje.
• Niezawodność i odporność na awarie: Są znane ze swojej trwałości i długowieczności.

Pompy tandemowe znajdują szerokie zastosowanie w różnych dziedzinach. Są niezwykle przydatne w przemyśle, gdzie wymagana jest duża siła i wydajność. Oprócz wózków widłowych, pompy podwójne znajdują zastosowanie w:

• Maszynach budowlanych: Koparki i ładowarki, gdzie zapewniają wydajne dostarczanie mocy do podnoszenia, kopania i kierowania.
• Prasach przemysłowych: Do formowania, odlewania i obróbki metali.
• Sprzęcie do transportu materiałów: Przenośniki i dźwigi.
• Pojazdach ciężarowych: Odpowiedzialne za napędzanie układu kierowniczego, hamulców czy podnośników hydraulicznych.

Szczegółowe Działanie Hydrauliki w Wózku Widłowym z Pompą

Przyjrzyjmy się teraz, jak działa hydraulika w wózku widłowym krok po kroku:

1. Uruchomienie pompy i pobór oleju

   Po włączeniu wózka (uruchomieniu silnika) aktywuje się pompa hydrauliczna, która zaczyna zasysać olej ze zbiornika. Olej przechodzi przez filtr, aby usunąć zanieczyszczenia, po czym trafia do pompy.

2. Wytworzenie ciśnienia roboczego

   Tłoczony przez pompę olej osiąga wysokie ciśnienie (rzędu setek bar) i płynie przewodami w kierunku rozdzielacza. Na wyjściu z pompy znajduje się zawór bezpieczeństwa (maksymalny), który pozostaje zamknięty, dopóki ciśnienie nie przekroczy ustalonej granicy.

3. Sterowanie przepływem (rozdzielacz)

   Gdy operator chce podnieść ładunek, przechyla odpowiednią dźwignię sterującą lub naciska przycisk/joystick. To powoduje przestawienie sekcji rozdzielacza hydraulicznego w pozycję „podnoszenie”. Otwiera się kanał prowadzący olej do siłowników podnoszenia masztu. Jeśli operator zamiast tego chce pochylić maszt - przestawia inną sekcję rozdzielacza, kierując olej do siłowników pochylania.

4. Praca siłowników - podnoszenie ładunku

   Gdy rozdzielacz przekieruje strumień płynu do siłowników podnoszenia, olej wpływa do ich dolnej komory. Napierające ciśnienie powoduje wysuw tłoczysk do góry, a co za tym idzie - uniesienie wideł wraz z ładunkiem. Pompa utrzymuje stały przepływ oleju, dzięki czemu ruch jest płynny. Ciśnienie automatycznie dostosowuje się do ciężaru ładunku (przy większym obciążeniu pompa wytwarza odpowiednio wyższe ciśnienie). W efekcie operator, przechylając dźwignię, może podnosić nawet bardzo ciężkie towary niewielkim wysiłkiem - całą pracę wykonuje układ hydrauliczny. Gdy wózek osiągnie żądaną wysokość, operator neutralizuje dźwignię, a rozdzielacz zamyka dopływ oleju do cylindrów.

5. Opuszczanie ładunku i powrót oleju

   Aby opuścić ładunek, operator przestawia dźwignię w pozycję „opuszczanie”. Powoduje to otwarcie innej sekcji rozdzielacza, która łączy górną część siłowników z przewodem powrotnym do zbiornika. Olej podtrzymujący tłoki zaczyna odpływać z siłowników z powrotem do zbiornika, a ciężar ładunku wymusza wsuwanie się tłoczysk i kontrolowane opadanie wideł. Zawór dławiący dba o to, by opadanie odbywało się z bezpieczną prędkością. Pompa w tym czasie może zmniejszyć wytwarzane ciśnienie lub pracować w obiegu otwartym. Olej wypływający z cylindrów wraca przez rozdzielacz i układ przewodów do zbiornika, gotowy do ponownego użycia.

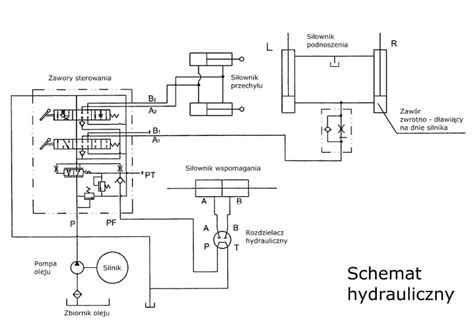

Powyższy opis to uproszczony schemat działania hydrauliki w standardowym wózku widłowym. W praktyce układ może jednocześnie zasilać kilka funkcji (np. podnoszenie i przechylanie), lecz zasada przekazywania ciśnienia i sterowania zaworami pozostaje taka sama.

Konserwacja i Naprawa Układów Hydraulicznych Wózków Widłowych

Intensywna eksploatacja wózków widłowych sprawia, że układ hydrauliczny podlega zużyciu. Uszkodzenia mogą pojawiać się z czasem nawet przy prawidłowym użytkowaniu, zwłaszcza jeśli zaniedba się regularny serwis. Spadek wydajności podnoszenia lub brak ciśnienia często bywa spowodowany zużyciem kluczowych komponentów, w tym samej pompy hydraulicznej, która nie osiąga już właściwego ciśnienia.

Zapobieganie Awarim i Konserwacja

Konserwacja układów hydraulicznych jest kluczowa dla zachowania wysokiej wydajności i bezpieczeństwa wózków widłowych. Prawidłowa i regularna konserwacja skutkuje nie tylko wysoką wydajnością, ale również pewnością i bezpieczeństwem operatorów. Przeprowadzanie okresowych przeglądów pomaga zapobiegać awariom i wydłuża żywotność samego układu hydraulicznego.

• Regularne przeglądy i serwis: Najlepszym sposobem na uniknięcie poważnych awarii jest profilaktyka. Regularny serwis wózków widłowych powinien obejmować sprawdzenie działania hydrauliki - kontrolę szczelności, pomiar ciśnienia roboczego, testy pod obciążeniem i oględziny wszystkich komponentów. Warto przestrzegać harmonogramu przeglądów zalecanego przez producenta wózka (zwykle co określoną liczbę motogodzin).
• Monitorowanie poziomu i stanu oleju hydraulicznego: Przed rozpoczęciem pracy zawsze sprawdź poziom oleju w zbiorniku hydraulicznym. Zbyt niski poziom grozi zassaniem powietrza do układu i uszkodzeniem pompy. Olej hydrauliczny powinien być także czysty i klarowny - jeżeli zauważysz, że zrobił się ciemny, mętny lub zawiera cząstki zanieczyszczeń, czas na jego wymianę. Wymiana oleju hydraulicznego powinna odbywać się regularnie (np. co około 1000 godzin pracy), zgodnie z instrukcją serwisową.
• Wymiana filtrów i utrzymanie czystości układu: Filtry hydrauliczne (ssawne i powrotne) wyłapują drobinki metalu, kurz i brud z oleju. Z czasem mogą się zapchać, ograniczając przepływ. Dlatego regularnie wymieniaj filtry - często zaleca się to robić np. co 2000 godzin pracy lub według wskazań serwisu.
• Kontrola uszczelnień, przewodów i połączeń: Warto rzucić okiem na węże hydrauliczne - czy nie widać przetarć, pęknięć lub wycieków na złączach. Nawet drobna nieszczelność ma tendencję się powiększać. Lepiej dokręcić poluzowaną opaskę czy wymienić uszczelkę zawczasu, niż później walczyć z poważnym wyciekiem.
• Testy szczelności i sprawności: Co jakiś czas warto przeprowadzić test szczelności układu hydraulicznego. Polega on na uniesieniu wózkiem nominalnego obciążenia na określoną wysokość i pozostawieniu go w tej pozycji na kilkanaście minut. Jeśli wózek w tym czasie opuści ładunek o więcej niż ok. 10 cm w ciągu 10 minut lub zauważysz wycieki - układ nie jest w pełni szczelny i wymaga interwencji.

Ważnym obowiązkiem technika jest regularna inspekcja części wózka widłowego, wymiana płynu, a także przeprowadzanie napraw i uzupełniających modernizacji. Dzięki temu istnieje pewność, że układy hydrauliczne są utrzymane w jak najwyższym standardzie, co przekłada się na bezpieczną i sprawną pracę.

Naprawa Pomp Tandemowych

To, czy pompa zębata może zostać naprawiona, nie jest kwestią prostego „tak” lub „nie”, ale wiąże się z wieloma czynnikami, w tym rodzajem awarii, analizą kosztów i korzyści, dostępnością części zamiennych i niezawodnością po naprawie.

Etapy oceny i naprawy:

1. Kontrola wstępna: W przypadku awarii pompy zębatej typu tandem należy najpierw przeprowadzić szczegółową kontrolę w celu potwierdzenia źródła problemu. Obejmuje to rejestrowanie danych eksploatacyjnych pompy i analizę oczywistych oznak awarii, takich jak nietypowe dźwięki, wibracje lub nieszczelności.
2. Przegląd szczegółowy: Może zaistnieć konieczność rozebrania hydraulicznej pompy zębatej w celu sprawdzenia, czy wewnętrzne koła zębate, łożyska, uszczelki itp. nie są zużyte lub uszkodzone.
3. Kalkulacja kosztów i analiza korzyści: Po ustaleniu części wymagających wymiany i zakresu naprawy kolejnym krokiem jest oszacowanie kosztu naprawy. Porównanie kosztu naprawy z kosztem wymiany nowej pompy jest kluczem do podjęcia decyzji. Jeśli koszt naprawy jest wyższy niż określony procent nowej pompy (zwykle uważa się, że przekracza 50% kosztu nowej pompy), bardziej zaleca się wymianę nowej pompy.

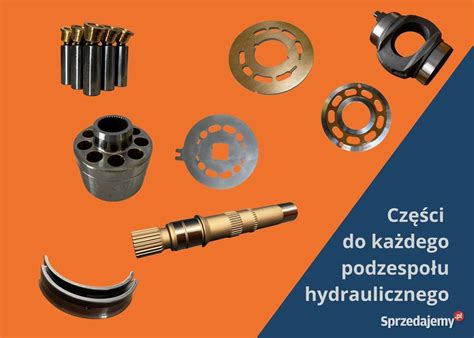

4. Proces naprawy: Zwykle obejmuje wymianę zużytych lub uszkodzonych części, takich jak koła zębate, łożyska i uszczelnienia mechaniczne. Naprawy pomp zębatych powinny być wykonywane przez doświadczonych techników.
5. Regeneracja i testowanie: W niektórych przypadkach wewnętrzne części pompy zębatej można poddać regeneracji, przywracając je do stanu jak nowe. Po zakończeniu naprawy konieczne jest przeprowadzanie systematycznych testów funkcjonalnych, upewniając się, że wszystkie parametry odpowiadają specyfikacjom technicznym producenta.

Jeżeli zauważysz poważniejsze problemy z hydrauliką (np. głośna praca pompy, drastyczny spadek mocy, duże wycieki), najlepiej zwrócić się do specjalistycznego serwisu wózków widłowych. Nie zwlekaj z naprawą usterek - w hydraulice drobna usterka (np. pęknięty oring) zaniedbana może pociągnąć za sobą kolejne (zatarcie pompy z powodu braku oleju itp.). Ważne jest także, by w razie konieczności wymiany zużytych elementów stosować wysokiej jakości części do wózków widłowych. Tylko wtedy remont przyniesie trwały efekt, a układ hydrauliczny będzie działał jak nowy.
