Pompy Hydrauliczne w Koparko-ładowarkach JCB 3CX

Koparko-ładowarka JCB 3CX to wszechstronna maszyna budowlana, która do efektywnego działania wymaga niezawodnego układu hydraulicznego. Pompa hydrauliczna jest sercem maszyny, zamieniając moc mechaniczną silnika na ciśnienie oleju hydraulicznego. Jej prawidłowe funkcjonowanie ma bezpośredni wpływ na manewrowość pojazdu oraz bezpieczeństwo i wydajność pracy operatora. Awaria pompy unieruchamia całą maszynę.

Główna Pompa Hydrauliczna Parker w JCB 3CX/4CX

Oryginalna, główna pompa hydrauliczna marki Parker, stanowi serce układu hydraulicznego w koparko-ładowarkach JCB 3CX i 4CX. Jest to dwusekcyjna pompa zębata (tandem). Firma PARKER Hannifin to światowy lider w dziedzinie technologii napędów i sterowania, dostarczający komponenty na pierwszy montaż (OEM) dla czołowych producentów maszyn, w tym JCB.

Parametry Wydajności

Pompa jest konstrukcją dwusekcyjną, co oznacza dwie pompy w jednej obudowie, napędzane jednym wałkiem:

• Wydajność dla sekcji głównej (osprzęt roboczy): 41cc/obr (co odpowiada 41 l/min na 1000 obr/min). Ta sekcja zasila główny układ roboczy, odpowiedzialny za działanie ramienia koparki i łyżki ładowarki.
• Wydajność dla sekcji pomocniczej (m.in. układ sterowania serwo): 26cc/obr (co odpowiada 26 l/min na 1000 obr/min).
• Ciśnienie maks. (brak podanych wartości w oryginalnym tekście).

System Sterowania Precyzyjnego (Precision Control - PC)

Precision Control (PC) to system sterowania hydrauliką za pomocą dżojstików (serwosterowanie), który jest stosowany w nowszych maszynach, w przeciwieństwie do starszego systemu sterowania mechanicznego za pomocą długich dźwigni ("wajch").

Rola i Znaczenie Pompy Wspomagania w JCB 3CX

Pompa hydrauliczna wspomagania jest sercem układu kierowniczego w JCB 3CX. Jej głównym zadaniem jest dostarczanie płynu hydraulicznego pod odpowiednim ciśnieniem do siłownika wspomagania kierownicy. Dzięki temu operator może z łatwością obracać kierownicą, nawet podczas operowania ciężkim ładunkiem czy poruszania się w trudnym terenie. Bez sprawnie działającej pompy, sterowanie maszyną stałoby się znacznie trudniejsze i bardziej męczące, co negatywnie wpłynęłoby na efektywność pracy i komfort użytkowania.

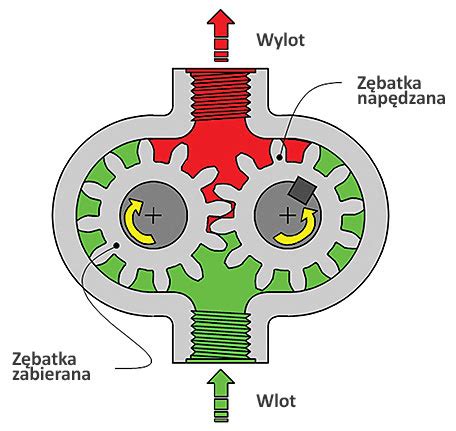

Budowa i Zasada Działania Pompy Zębatej

W większości koparko-ładowarek JCB 3CX stosuje się pompy zębate. Są to urządzenia o prostej, ale bardzo wytrzymałej konstrukcji, doskonale sprawdzające się w wymagających warunkach pracy maszyn budowlanych.

Elementy Składowe Pompy Zębatej

Pompa zębata składa się z dwóch współpracujących ze sobą kół zębatych - napędowego i biernego - umieszczonych w szczelnym korpusie. Wałek napędowy, połączony z silnikiem maszyny, wprawia w ruch koło napędowe, które z kolei napędza koło bierne. Główne elementy składowe to:

• Korpus - solidna obudowa, która mieści elementy wewnętrzne pompy.
• Koła zębate - odpowiedzialne za przetłaczanie płynu hydraulicznego.
• Wałek napędowy - łączy pompę z silnikiem maszyny, przekazując moc mechaniczną.
• Króćce - przyłącza do przewodów hydraulicznych, przez które płyn jest zasysany ze zbiornika i tłoczony do układu.
• Uszczelnienia - zapewniają szczelność układu i zapobiegają wyciekom płynu.

Zasada Działania

Zasada działania pompy zębatej jest stosunkowo prosta i opiera się na ciągłym przetłaczaniu płynu:

1. Obracające się koła zębate tworzą w komorze ssącej podciśnienie, które zasysa płyn hydrauliczny ze zbiornika.
2. Płyn jest następnie transportowany w przestrzeniach między zębami kół a ściankami korpusu.
3. W komorze tłocznej zęby kół zazębiają się, wypierając płyn pod ciśnieniem do układu wspomagania lub układu roboczego.

Objawy Usterki i Diagnostyka Pompy Hydraulicznej

Awaria pompy hydraulicznej wspomagania lub głównej pompy roboczej może poważnie utrudnić lub uniemożliwić pracę maszyny. Ważne jest, aby szybko rozpoznać objawy usterki i podjąć odpowiednie kroki diagnostyczne.

Typowe Objawy Awarii

• Ciężkie kręcenie kierownicą - najbardziej oczywisty objaw w przypadku pompy wspomagania, szczególnie odczuwalny na niskich obrotach silnika lub podczas postoju.
• Nietypowe dźwięki - jęki, piski, szumy dochodzące z okolicy pompy, wskazujące na jej zużycie, kawitację lub niski poziom płynu.
• Wycieki płynu hydraulicznego - widoczne plamy oleju pod maszyną lub w okolicy pompy, świadczące o uszkodzeniu uszczelnień.
• Zwiększone wibracje - wyczuwalne na kierownicy, dżojstikach lub w całej maszynie.
• Spadek efektywności układu kierowniczego lub roboczego - opóźniona reakcja na ruchy kierownicą lub osprzętu, konieczność użycia większej siły do wykonania operacji.

Diagnostyka

W przypadku podejrzenia awarii pompy należy przeprowadzić następujące działania:

• Kontrola poziomu i jakości płynu hydraulicznego - niski poziom lub zanieczyszczony płyn to częste przyczyny problemów i mogą prowadzić do uszkodzeń.
• Oględziny pompy pod kątem wycieków - dokładne sprawdzenie uszczelnień i połączeń przewodów hydraulicznych.

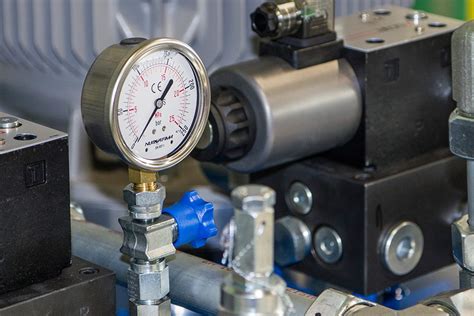

• Pomiar ciśnienia w układzie wspomagania i roboczym - za pomocą manometru można zweryfikować, czy pompa generuje odpowiednie ciśnienie, zgodne ze specyfikacją producenta. Jeśli ciśnienie jest zbyt niskie lub wysokie, może to wskazywać na problem z pompą lub innym elementem układu.

Przyczyny Awarii Pompy Hydraulicznej

Najczęstsze przyczyny uszkodzeń pompy hydraulicznej, zarówno wspomagania, jak i głównej pompy roboczej, to:

• Zanieczyszczony płyn hydrauliczny - drobiny brudu, metalowe opiłki i inne zanieczyszczenia mogą powodować przyspieszone zużycie kół zębatych, łożysk i innych wewnętrznych elementów pompy.
• Niski poziom płynu - prowadzi do kawitacji (tworzenia się pęcherzyków powietrza w płynie), przegrzewania się i mechanicznego uszkodzenia pompy.
• Zużycie mechaniczne - naturalne zużycie łożysk, uszczelnień i kół zębatych po długotrwałej eksploatacji.
• Przegrzewanie się układu - spowodowane zbyt dużym obciążeniem, niedrożnymi chłodnicami lub niewydajnym chłodzeniem, co negatywnie wpływa na właściwości płynu i trwałość komponentów.
• Niewłaściwa eksploatacja - np. długotrwałe trzymanie kierownicy w pozycji skrajnej, co prowadzi do nadmiernego obciążenia pompy.

Konserwacja i Zapobieganie Awariom

Regularna konserwacja jest kluczowa dla przedłużenia żywotności pompy hydraulicznej i całego układu hydraulicznego. Warto pamiętać, że czystość to podstawa: aż 90% awarii pomp wynika z zanieczyszczeń.

Zalecane Działania Zapobiegawcze

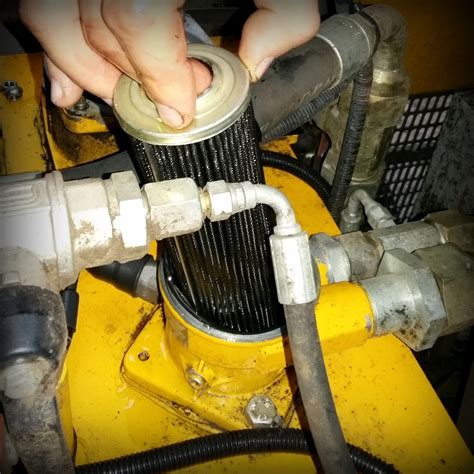

• Regularna wymiana płynu hydraulicznego i filtrów - zgodnie z zaleceniami producenta JCB, aby zapobiec zanieczyszczeniom. Zawsze wymieniaj pompę wraz z kompletem filtrów hydraulicznych (np. filtry REDX) oraz nowym, świeżym olejem hydraulicznym.
• Kontrola szczelności układu - systematyczne sprawdzanie przewodów i połączeń pod kątem wycieków, które mogą prowadzić do spadku poziomu płynu.
• Używanie płynu hydraulicznego zgodnego ze specyfikacją producenta - niewłaściwy płyn może doprowadzić do uszkodzenia uszczelnień i przyspieszonego zużycia komponentów.
• Prawidłowe zalanie pompy - nigdy nie uruchamiaj pompy "na sucho", ponieważ brak płynu szybko doprowadzi do jej uszkodzenia.

Należy pamiętać, że awaria starej pompy prawie zawsze oznacza, że do układu hydraulicznego dostały się metalowe opiłki. Pozostawienie starego, zanieczyszczonego oleju i filtrów spowoduje, że opiłki te zostaną natychmiast zassane przez nową pompę i zniszczą ją w ciągu kilku minut lub godzin. Dlatego kompleksowa wymiana filtrów i oleju jest absolutnie kluczowa dla zapewnienia długiej żywotności nowej pompy.

Proces Wymiany Pompy Hydraulicznej

Wymiana uszkodzonej pompy hydraulicznej wymaga precyzji i zazwyczaj powinna być przeprowadzona przez wykwalifikowanego mechanika. Układ hydrauliczny koparki JCB 3CX obejmuje kilka ważnych komponentów, takich jak zawory sterujące, siłowniki, przewody i złącza, filtry, a także sama pompa hydrauliczna. W maszynach JCB 3CX pompa hydrauliczna znajduje się w podobnym miejscu co w innych generacjach urządzeń tej samej marki.

Środki Ostrożności

Przed demontażem pompy, kluczowe jest upewnienie się, że ciśnienie w układzie hydraulicznym zostało całkowicie rozładowane (np. przez opuszczenie osprzętu i poruszanie dżojstikami przy wyłączonym silniku). Należy pamiętać, że olej hydrauliczny pod ciśnieniem może przebić skórę, co stanowi poważne zagrożenie. Dlatego należy zabezpieczyć cały układ, odłączając węże i blokując dostęp do systemu.

Procedura Wymiany Krok po Kroku

Jeżeli wiadomo, że za usterkę odpowiada pompa hydrauliczna, można przystąpić do naprawy. Ogólny proces obejmuje:

1. Bezpieczne unieruchomienie maszyny i odłączenie zasilania.
2. Sprawdzenie, czy element na pewno jest uszkodzony - dobrym pomysłem jest skontrolowanie poziomu oleju, stanu filtrów i innych podzespołów, które mogą odpowiadać za problemy z działaniem maszyny.
3. Przygotowanie potrzebnych narzędzi oraz nowego podzespołu.
4. Odpowietrzenie układu hydraulicznego.
5. Spuszczenie płynu hydraulicznego.
6. Demontaż uszkodzonego elementu poprzez odkręcenie śrub, a następnie wyjęcie podzespołu z komory.
7. Montaż nowej pompy, z zachowaniem czystości i ostrożności, poprzez wstawienie jej na miejsce, podłączenie do węży i ponowne dokręcenie elementów mocujących.
8. Napełnienie układu świeżym płynem hydraulicznym.
9. Staranne odpowietrzenie układu wspomagania lub roboczego.
10. Przeprowadzenie testu działania układu hydraulicznego i całej maszyny.

Podzespoły tego typu wymienia się w podobny sposób we wszystkich maszynach - niezależnie, czy jest to pompa hydrauliczna JCB 4CX, 3 CX czy 2 CX.

Wybór Części Zamiennych i Aspekty Kosztowe

Podczas wymiany pompy kluczowy jest wybór odpowiedniej części. Dostępne są zarówno oryginalne pompy JCB, jak i wysokiej jakości zamienniki.

• Oryginalne części gwarantują pełną kompatybilność i zgodność ze specyfikacją producenta, ale często są droższe.
• Sprawdzone zamienniki mogą oferować dobrą jakość w bardziej przystępnej cenie, ale zawsze należy wybierać produkty od renomowanych dostawców, aby uniknąć problemów z niezawodnością.

Pompa hydrauliczna w koparce z czasem może ulec uszkodzeniu - wówczas trzeba ją wymienić na nowy egzemplarz. Cena takiego elementu zazwyczaj wynosi kilka tysięcy złotych. Wszystko zależy jednak od jakości wykonania podzespołu oraz jego parametrów technicznych. Zalecamy wybieranie oryginalnych produktów lub sprawdzonych zamienników, zwłaszcza gdy chce się uniknąć konieczności przeprowadzania częstych wymian i kosztownych przestojów maszyny.
