Portowe żurawie z wysięgnikiem: Kompleksowy przewodnik

Żurawie wysięgnikowe stanowią kluczowe wyposażenie w wielu gałęziach przemysłu, od produkcji po budownictwo, umożliwiając efektywne podnoszenie i przenoszenie ciężkich ładunków. Wybór odpowiedniego typu żurawia jest inwestycją, która wymaga dogłębnego zrozumienia potrzeb i dostępnych opcji. Na rynku dostępne są różnorodne modele, każdy z unikalnymi cechami i zastosowaniami.

Rodzaje żurawi wysięgnikowych

Istnieje kilka podstawowych typów żurawi, które różnią się sposobem montażu i przeznaczeniem:

• Żuraw naścienny: Mocowany do ściany lub słupa, idealny dla obiektów z ograniczoną przestrzenią podłogi.
• Żuraw wolnostojący (kolumnowy): Przymocowany do pionowej kolumny lub słupka, oferujący większą stabilność i udźwig niż żuraw ścienny.
• Żuraw przesuwny po ścianie: Połączenie żurawia przyściennego i suwnicy pomostowej, montowany na torze wzdłuż ściany, umożliwiający ruch poziomy i obrót.

W zależności od przestrzeni roboczej i wymagań dotyczących obciążenia, żurawie można montować na różne sposoby:

• Żuraw montowany na podłodze: Mocowany do betonowego fundamentu, zapewniający maksymalną stabilność i udźwig.
• Przenośny żuraw: Samonośna konstrukcja, którą można przemieszczać po obszarze roboczym.
• Żuraw masztowy: Wolnostojący żuraw z pionowym masztem podtrzymującym wysięgnik.

Przy zakupie żurawia wysięgnikowego kluczowe jest uwzględnienie potrzebnego udźwigu, który może wahać się od kilkuset kilogramów do kilku ton. Dla zastosowań lekkich, żuraw ścienny o udźwigu do 1 tony może być odpowiednim wyborem.

Typy wysięgników żurawi

Wysięgnik żurawia to kluczowy element konstrukcyjny, który wpływa na jego funkcjonalność. Najczęściej spotykane typy wysięgników to:

1. Wysięgniki teleskopowe: Posiadają wiele sekcji, które można wysuwać lub wsuwać, dostosowując długość ramienia roboczego. Są powszechnie stosowane w budownictwie i konserwacji, gdzie mobilność jest niezbędna. Często montowane na ciężarówkach lub przyczepach, ułatwiają transport i manewrowanie w ciasnych przestrzeniach.
2. Wysięgniki przegubowe (tzw. "bum na golonkę"): Składają się z kilku połączonych zawiasowo sekcji, które pozwalają na zginanie i wyginanie wysięgnika. Znajdują zastosowanie w budownictwie, konserwacji i transporcie, umożliwiając dotarcie do trudno dostępnych miejsc.
3. Wysięgniki składane: Charakteryzują się możliwością zmiany kąta nachylenia sekcji względem wysięgnika głównego, co pozwala na dostosowanie promienia roboczego i uzyskanie bardziej pionowego ruchu podnoszenia.
4. Sztywne wysięgniki (stałe lub proste): Utrzymują stałą długość i nie posiadają sekcji przegubowych ani składanych. Oferują wysoką integralność strukturalną, umożliwiając podnoszenie ciężkich ładunków z precyzją i stabilnością, ale ich zwrotność w ciasnych przestrzeniach jest ograniczona.

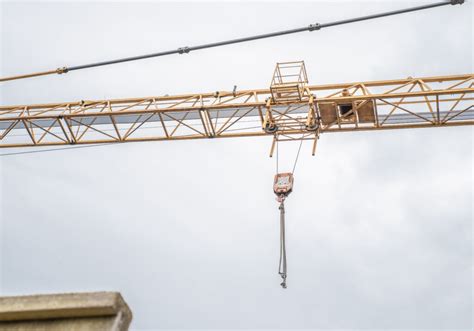

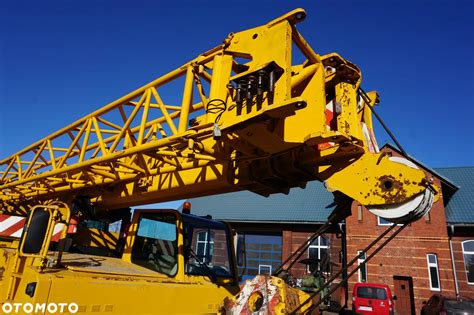

5. Wysięgniki kratowe: Składają się z szeregu połączonych ze sobą sekcji rurowych lub kątowych, tworzących strukturę kratową. Stosowane do podnoszenia bardzo ciężkich przedmiotów w budownictwie, górnictwie i przemyśle stoczniowym. Często współpracują z wysięgnikiem (jib), który zapewnia dodatkowy zasięg. Montaż wysięgników kratowych może być czasochłonny.

Wysuwanie wysięgnika

Funkcja wysuwania wysięgnika jest realizowana zazwyczaj za pomocą układów hydraulicznych lub mechanicznych. Układy hydrauliczne, wykorzystujące cylindry lub siłowniki hydrauliczne, są powszechnie stosowane w nowoczesnych konstrukcjach żurawi. Operator kontroluje wysuwanie i wsuwanie wysięgnika za pomocą mechanizmów sterujących, precyzyjnie dostosowując jego długość do wymagań zadania.

Przeciwwagi i wysięgniki (jibs)

Dla zapewnienia stabilności i bezpieczeństwa podczas operacji podnoszenia, wysięgniki żurawi muszą być odpowiednio wyważone. Służą do tego przeciwwagi, których ciężar jest dobierany w zależności od podnoszonego ładunku. Wysięgniki (jibs) to dodatkowe ramiona mocowane do końca wysięgnika, zwiększające jego zasięg, często stosowane z wysięgnikami kratowymi.

Zastosowania żurawi wysięgnikowych

Żurawie wysięgnikowe znajdują szerokie zastosowanie w wielu branżach:

• Budownictwo: Podnoszenie i umieszczanie ciężkich materiałów budowlanych, takich jak belki stalowe i bloki betonowe.
• Projekty infrastrukturalne: Budowa mostów, gdzie są używane do pozycjonowania segmentów mostów i materiałów.
• Operacje żeglugowe i portowe: Obsługa ładunków, w tym kontenerów, na terminalach portowych. Żurawie morskie i portowe często wykorzystują wysięgniki kratowe dla osiągnięcia dużych wysokości.
• Przemysł naftowy i gazowy: Zastosowania na platformach wiertniczych, przy budowie rurociągów i operacjach konserwacyjnych.
• Budowa elektrowni: Podnoszenie i pozycjonowanie dużych elementów, takich jak turbiny i generatory.
• Magazynowanie i logistyka: Podnoszenie i przenoszenie ciężkich palet z towarami.

Żurawie portalowe

Żurawie portalowe to specyficzny typ żurawi, często wykorzystywanych w portach i stoczniach. Żuraw obrotowy portalowy, wyposażony w mechanizm obrotowy i jezdny, porusza się po szynach naziemnych w obrębie ramy portalowej.

Żurawie portalowe z pojedynczym wysięgnikiem

Żurawie portalowe z pojedynczym wysięgnikiem charakteryzują się prostotą konstrukcji i są powszechnie stosowane do załadunku i rozładunku ładunków i kontenerów w portach, dokach oraz w stoczniach do budowy i napraw statków. Ich cechy obejmują:

• Przyspieszenie operacji załadunku i rozładunku.
• Wysoką wydajność pracy i kompaktową ramę.
• Płynne działanie, wygodną obsługę oraz bezpieczeństwo i niezawodność.
• Wygodną konserwację i estetyczny wygląd.

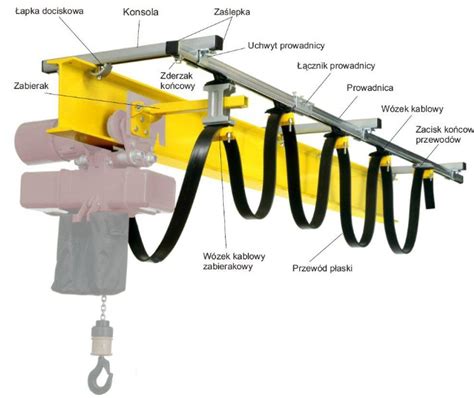

Systemy zarządzania kablami w żurawiach wieżowych

Kluczowe dla funkcjonalności żurawi wieżowych są ich systemy prowadzenia przewodów. Zapewniają one bezpieczną i efektywną pracę, chroniąc kable i węże przed uszkodzeniem. Najczęściej stosowane rozwiązania to:

• Firanki kablowe: Systemy kabli i węży ułożone w pętle, zawieszone na wysięgniku.
• Sprężynowe bębny kablowe: Służą do zwijania i przechowywania kabli, gdy żuraw nie jest używany.
• Prowadniki kablowe (e-prowadniki): Wykorzystywane do prowadzenia i ochrony kabli i węży wzdłuż ruchomych części żurawia. Dostępne w wersjach zamkniętych lub otwartych.

Tradycyjne systemy firanek kablowych mogą wiązać się z ryzykiem uszkodzenia kabla oraz wymagają większej ilości przewodu w stosunku do odległości. Rozwiązaniem alternatywnym, oferującym oszczędność miejsca i redukcję kosztów, są systemy e-prowadników, takie jak guidelok swing firmy igus®. Zapewniają one niższy wskaźnik zużycia, długą żywotność i większe promienie gięcia.

Bezpieczeństwo i konserwacja

Operatorzy żurawi muszą przejść intensywne szkolenie, aby zapewnić bezpieczną i wydajną obsługę. Regularna konserwacja żurawi, w tym układów hydraulicznych, przeciwwag i wysięgników, jest niezbędna do zapobiegania awariom. Kluczowe jest również odpowiednie przygotowanie terenu, zapewniające stabilność podłoża i usunięcie przeszkód.

Nowoczesne rozwiązania i przyszłość branży

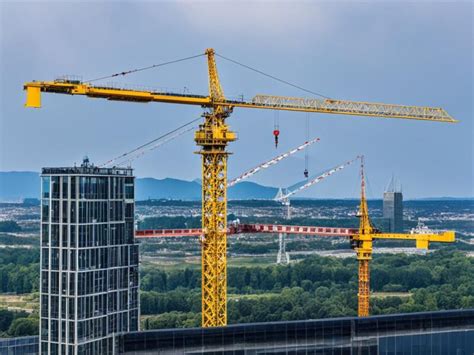

Postępy w technologii i automatyzacji wprowadzają nowe funkcje do wysięgników żurawi, takie jak zdalne sterowanie i zaawansowane czujniki. Przykładem innowacji jest najnowszy model żurawia wieżowego Potain MR 819 firmy Manitowoc, oferujący udźwig 64 ton i wysięgnik o długości do 70 metrów. Nowe modele wyposażone są w zaawansowane systemy sterowania, takie jak Potain Power Control redukujący zużycie energii i platformę POTAIN Connect do zarządzania flotą i diagnostyki usterek.

Międzynarodowe standardy dotyczące żurawi

Międzynarodowe standardy odgrywają kluczową rolę w zapewnieniu bezpieczeństwa, interoperacyjności i uczciwej konkurencji na rynku żurawi. Najważniejsze organizacje i standardy to:

• ISO (Międzynarodowa Organizacja Normalizacyjna):
  • ISO 4301-1:2016 - Klasyfikacja dźwigów według warunków użytkowania.
  • ISO 4306-1:2019 - Definicje i ogólne zasady warunków dźwigu.
• FEM (Europejska Federacja Transportu Materiałów):
  • FEM 1.001:1998 - Projektowanie dźwigów podróżujących i portalowych.
  • FEM 9.5111:2008 - Wymagania bezpieczeństwa dźwigów.
• ASME (American Society of Mechanical Engineers):
  • ASME B30.2:2019 - Wymagania bezpieczeństwa dla dźwigów ogólnych i bramowych.

Przestrzeganie tych standardów zapewnia, że żurawie są projektowane i produkowane zgodnie z najwyższymi normami jakości i bezpieczeństwa, co przekłada się na minimalizację ryzyka wypadków i przestojów w pracy.

Często zadawane pytania (FAQ)

P: Jaka jest różnica między żurawiem słupowym a żurawiem ściennym?

Żuraw ścienny jest mocowany do ściany lub słupa, podczas gdy żuraw słupowy (wolnostojący) jest przymocowany do pionowej kolumny lub słupka.

P: Jaka jest maksymalna waga, jaką może podnieść żuraw?

Maksymalna waga zależy od konkretnego modelu i udźwigu żurawia.

P: Czy żuraw może być używany na zewnątrz?

Tak, niektóre żurawie wysięgnikowe są przeznaczone do użytku na zewnątrz.

P: Jaka jest średnia żywotność żurawia?

Średnia żywotność zależy od wielu czynników, w tym częstotliwości użytkowania i konserwacji.

P: Ile czasu zajmuje instalacja żurawia?

Czas instalacji różni się w zależności od modelu i miejsca instalacji.

P: Jakie informacje należy podać w zapytaniu ofertowym?

Im więcej informacji, tym dokładniejsze rozwiązanie. Należy podać udźwig, rozpiętość, wysokość podnoszenia, źródło zasilania i inne istotne dane.

P: Czy produkty są dostosowywane?

Tak, ze względu na różne warunki pracy, wszystkie produkty są dostosowywane do szczegółowych wymagań klienta.

P: Jak zainstalować żuraw?

Starszy inżynier może zapewnić wsparcie techniczne i szkolenie w zakresie instalacji, zarówno na miejscu, jak i zdalnie.
