Problem powolnej pracy hydrauliki w koparko-ładowarkach JCB 4CX jest złożony i może mieć wiele przyczyn, od drobnych usterek po poważne awarie komponentów. Zrozumienie objawów i potencjalnych źródeł problemu jest kluczowe dla skutecznej diagnostyki i naprawy. Poniższa analiza przedstawia najczęściej spotykane przyczyny spowolnienia ruchów w maszynach JCB 4CX oraz sugerowane kierunki rozwiązań.
Ogólne Objawy i Wstępna Diagnostyka
Charakterystycznym sygnałem problemu jest słaba hydraulika, która objawia się bardzo powolnym działaniem maszyny. Czasami towarzyszy temu wyrzucanie oleju z rurki od bagnetu pomiaru oleju w skrzyni biegów. W takich przypadkach konsystencja oleju zazwyczaj pozostaje normalna, co może wskazywać na inne problemy niż zanieczyszczenie czy spienienie. Zdarza się również, że maszyna nagle osłabła i wyrzuciła olej podczas normalnej pracy. Podstawowe czynności diagnostyczne obejmują wymianę filtrów i sprawdzenie napędu pompy.
Potencjalne Źródła Problemów Hydraulicznych
1. Problemy z Pompą Hydrauliczną i Uszczelnieniami

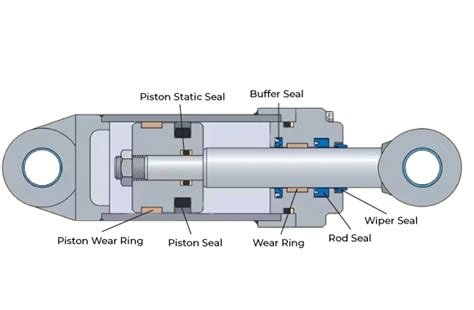

Uszkodzony simmering na wałku pompy
Jedną z podejrzewanych przyczyn może być uszkodzony simmering (uszczelniacz) na wałku pompy. W takiej sytuacji cała hydraulika może działać tylko na drugiej sekcji, a olej wędruje przez uszkodzony simmering do zmiennika, co prowadzi do wyrzutu oleju z rurki bagnetu. Warto jednak zauważyć, że gdyby uszczelniacz uległ awarii, olej zazwyczaj zmieniłby się w spienione, białe "mleko" z dużą ilością powietrza. Sprawdzenie tej hipotezy wymaga demontażu pompy.
Niewystarczająca wydajność pompy
Niewystarczająca wydajność pompy hydraulicznej jest częstą przyczyną powolnych ruchów. Mierząc ciśnienie w systemie diagnostycznym, można ocenić stan pompy. W przypadku pomp zębatych, ich regeneracja jest często niemożliwa lub nieopłacalna, a koszt nowej pompy może być znaczny. Zdarza się również, że po regeneracji pompy tłoczkowej problem z ruchami przedniej łyżki (np. brak otwierania "krokodyla") powraca, co świadczy o nieprawidłowej regeneracji.
- Zębate pompy często nie podlegają regeneracji.
- Pompy tłoczkowe mogą być źle zregenerowane, co skutkuje brakiem odpowiedniego ciśnienia.
2. Problemy z Rozdzielaczami i Zaworami

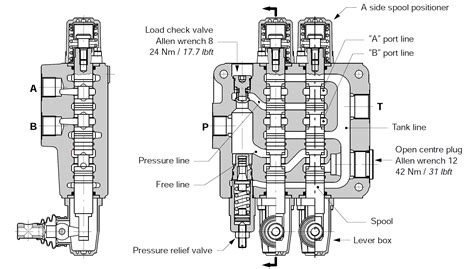

Zablokowane suwaki w rozdzielaczu
Jednym z konkretnych problemów może być zablokowanie suwaka w przednim rozdzielaczu, który odpowiada za ruchy przedniej łyżki (góra/dół). Zdarzały się przypadki, gdy po demontażu rozdzielacza i zaworów odnajdywano w nim fragmenty "złomu" lub wykruszone części, potencjalnie pochodzące z pompy. Suwak, zwłaszcza ten najczęściej używany, może również zacząć się kruszyć i być spękany na powierzchni styku z otworami w rozdzielaczu, nawet bez śladów zacierania. Takie uszkodzenie mechaniczne suwaka jest poważną przyczyną awarii.
Zawory przeciążeniowe i oringi
Warto zwrócić uwagę na zawory przeciążeniowe znajdujące się przy przednim rozdzielaczu (zazwyczaj dwa: jeden od góry, jeden od dołu), zwłaszcza w pobliżu zaworu z cewką. Pęknięta sprężynka w zaworze z cewką, której fragment zablokował zawór przeciążeniowy, może prowadzić do identycznych objawów wolnej hydrauliki. Uszkodzone oringi na przednim rozdzielaczu mogą również być przyczyną wewnętrznych przecieków i utraty ciśnienia. Problem z zaworem "żółwia" (wolnych ruchów) również bywa diagnozowany jako przyczyna spowolnienia, a jego wymiana może przynieść jedynie krótkotrwałą poprawę.
Elektrozawory i ich układ sterowania
Chociaż często elektrozawory i ich cewki są sprawne, a prądy są tam, gdzie powinny, warto sprawdzić, czy brak ciśnienia sterującego nie powoduje, że ciśnienie jest niewystarczające do otwarcia szpuli, co skutkuje niewystarczającym przepływem i wolnym działaniem. Problemy mogą dotyczyć również "układu logicznego" sterowania pompy, gdzie uszkodzenie zaworu zwrotnego w sekcji rozdzielacza zakłóca sygnał, co prowadzi do nieprawidłowego działania innych funkcji.
3. Zanieczyszczenie Układu Hydraulicznego

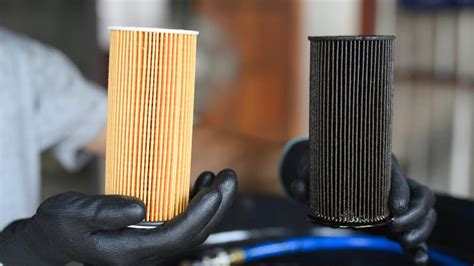

Zablokowana droga oleju hydraulicznego, spowodowana brakiem wymiany oleju na czas lub zanieczyszczonymi filtrami, to kolejna częsta przyczyna spowolnienia. Ważne jest regularne sprawdzanie, czy wkład filtra oleju nie jest zablokowany. Zbyt brudny olej lub obecność złomu miedzi na sicie filtra oleju świadczy o zużyciu głównej pompy i wymaga jej demontażu oraz wymiany oleju. Zablokowanie pilotowego elementu filtrującego, elementu powrotnego oleju lub elementu pochłaniającego olej również prowadzi do problemów.
- Zanieczyszczony olej hydrauliczny i jego zbyt rzadka wymiana.
- Zablokowane filtry oleju (główne, pilotowe, powrotne, pochłaniające).
- Obecność metalowych opiłków w oleju.
4. Problemy z Silnikiem i Układem Napędowym
Niska moc wyjściowa silnika, czyli jego niedobór mocy, może bezpośrednio wpływać na pracę hydrauliki. Warto sprawdzić, czy wszystkie cylindry silnika pracują jednocześnie i czy silnik nie emituje czarnego dymu, co może wskazywać na zużycie dysz i spadek mocy. Analiza danych diagnostycznych silnika (np. DX) jest w tym przypadku pomocna. Należy również sprawdzić, czy pedał od teleskopu nie jest przypadkowo przycięty, co bywa przyczyną buczenia i spowolnionych ruchów.
5. Specyficzne Objawy i Diagnostyka Zaawansowana
Rodzaje spowolnienia
Powolne działanie koparki można podzielić na kilka kategorii:
- Pojedyncze działanie jest wolne: Dotyczy to funkcji takich jak chodzenie, cofanie, podnoszenie dużego ramienia, odzyskiwanie wiadra.
- Cały pojazd jest wolny: Ogólne spowolnienie wszystkich funkcji.
- Normalna zimna maszyna, powolna po rozgrzaniu: Wskazuje na problemy związane z lepkością oleju lub zużyciem elementów, które objawiają się dopiero po osiągnięciu temperatury roboczej. Główny regulator pompy może mieć osad oleju na tłoku serwomechanizmu, uniemożliwiając regulację płyty pochyłej.
Dodatkowe objawy
Operatorzy często zgłaszają, że maszyna podnosi tyle samo ciężaru co przedtem, ale robi to znacznie wolniej. Może występować również problem, gdy wysuw ramienia działa z różną prędkością, a podnoszenie głównego ramienia jest najwolniejsze i opada przy wspomaganiu krótkim ramieniem. Często słychać charakterystyczny dźwięk "jęczenia" wydobywający się z hydrauliki, gdy dowolna funkcja jest zablokowana lub napotyka większy opór.
Hydraulic Basic System Operation JCB 3CX 4CX
Diagnostyka problemów z hydrauliką w JCB 4CX wymaga systematycznego podejścia, często zaczynając od najprostszych elementów (filtry, czystość oleju) i przechodząc do bardziej złożonych (pompa, rozdzielacz, zawory, układ sterowania).
