Wózek widłowy to niezbędne narzędzie w wielu sektorach przemysłu i handlu, znajdujące zastosowanie wszędzie tam, gdzie wymagany jest ciężki transport, zwłaszcza na stosunkowo krótkie odległości. Jest on niezastąpiony przy przenoszeniu przedmiotów z jednego miejsca na drugie, na przykład w magazynach, gdzie towary są przechowywane na wysokich półkach. Wózki widłowe zostały zaprojektowane tak, aby były nie tylko wydajne, ale także bezpieczne dla operatora. Kluczowym elementem konstrukcji każdego wózka widłowego, odpowiedzialnym za manipulowanie ładunkami, jest maszt. Pełni on istotne funkcje podczas realizacji procesów produkcyjnych, transportowych i magazynowych, pozwalając na unoszenie i opuszczanie ładunków na wymagane wysokości. Bez masztu, operacja unoszenia palet nie doszłaby do skutku.
Podstawowe elementy konstrukcji wózka widłowego
Z punktu widzenia operatora maszyny najważniejszym układem w każdym wózku widłowym jest układ podnoszenia. Na jego budowę składają się kluczowe elementy, które współpracują ze sobą, zapewniając stabilność i precyzję podczas transportu ładunków.
- Widły: Są to stalowe elementy, które są mocowane do karetki wózka widłowego. Wykonane z jednolitego kawałka stali, swoim kształtem przypominają literę „L” i służą do podtrzymywania, podnoszenia i transportowania ładunków. Ich rozmiar jest uzależniony od modelu wózka.
- Karetka wózka widłowego: To niezwykle ważny komponent, który można określić jako serce mechanizmu podnoszenia. Jest to płyta czołowa przytwierdzona bezpośrednio do masztu, na której zamocowane są widły. Karetka porusza się w górę i w dół po maszcie, przesuwając się po rolkach wzdłuż prowadnic równolegle do masztu. Wymaga regularnych kontroli i konserwacji.
- Łańcuchy do wózka widłowego: Są istotnym elementem w konstrukcji tego urządzenia, pełniąc kluczową rolę w mechanizmie podnoszenia. Umożliwiają podwieszenie karetki i połączenie jej z tłokiem siłownika, co pozwala na podniesienie i opuszczenie wideł. Ich parametry, jak rozmiar i wytrzymałość, muszą być dopasowane do specyfiki danego wózka.
- Koła i opony: Dzięki nim wózek jest w stanie przemieszczać się po różnych powierzchniach. Wybór odpowiednich opon jest kluczowy dla bezpieczeństwa pracy, wpływając na stabilność i kontrolę nad pojazdem. Opony non-marking są rozwiązaniem dla miejsc, w których ważne jest, aby nie zostawiać śladów na podłożu.
- Kabina operatora: Zapewnia bezpieczeństwo użytkownikowi, wspomagając widoczność i bezpieczeństwo prac wykonywanych na wysokościach.

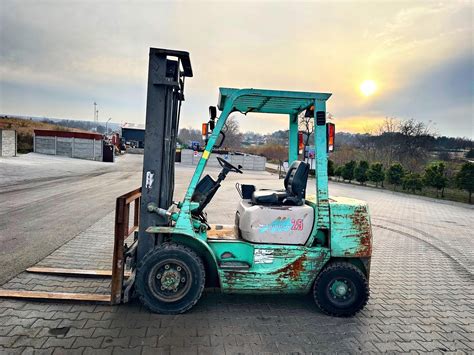

Maszt wózka widłowego: Budowa i rola
Maszt jest podstawowym elementem konstrukcji niemal każdego wózka widłowego przystosowanego do podnoszenia ładunków. Odpowiada za podnoszenie i opuszczanie wideł, umożliwiając transport ładunków na różne wysokości. Znajduje się on na przedniej części pojazdu, zwykle zamontowany bezpośrednio do ramy nośnej. Dzięki solidnej budowie oraz precyzyjnemu osadzeniu, maszt może przenosić duże obciążenia, zapewniając jednocześnie stabilność podczas pracy. Maszt to konstrukcja złożona z ramy i ruchomych sekcji teleskopowych lub stałych, które pozwalają na podnoszenie wideł. Jego budowa opiera się na współdziałaniu kilku elementów, z których każdy pełni określoną funkcję.
Główne elementy masztu
- Rama zewnętrzna i wewnętrzna: Podstawowa część masztu. W prostszych konstrukcjach (Simplex) występuje tylko rama zewnętrzna, a w Duplex i Triplex dodatkowe ramy wewnętrzne zwiększają zakres podnoszenia. Maszt widlaka to zewnętrzna stalowa rama zbudowana z wytrzymałych profili, która w zależności od rodzaju może składać się z różnej liczby ruchomych członów.
- Siłowniki hydrauliczne: Za pomocą specjalnych siłowników hydraulicznych operator jest w stanie kontrolować wysokość, na jakiej znajdują się widły. Siłowniki odpowiadają za podnoszenie karetki i ram.
- Łańcuchy podnoszące: Przenoszą ruch z siłowników na karetkę i ramy, zapewniają stabilność podnoszenia.
- Prowadnice: Stabilizują ruch karetki i sekcji masztu, eliminując wibracje i blokady.
Rodzaje masztów wózków widłowych
Maszty w wózkach widłowych występują w różnorodnych wariantach, pozwalając na precyzyjne dopasowanie do specyficznych wymagań środowiska pracy. W dynamicznie rozwijającym się sektorze logistyki właściwy dobór masztu może znacząco wpłynąć na efektywność pracy i bezpieczeństwo transportu towarów.
Maszt typu Simplex (pojedynczy, jednostopniowy)
Maszt typu Simplex to najprostszy wariant konstrukcyjny, zwany także masztem pojedynczym. Wyróżnia się jednosegmentową konstrukcją, która pozwala na osiągnięcie maksymalnej wysokości podnoszenia około 2 metrów przy niewielkiej liczbie elementów mechanicznych. Składa się z jednej ramy zewnętrznej, w której porusza się segment podnoszący ładunki. Brak funkcji wolnego podnoszenia oznacza, że widły podnoszone są przez pełne rozsunięcie masztu. Te rodzaje masztów sprawdzają się w niskich halach, na zapleczach sklepowych i przy załadunku do pojazdów dostawczych. Rozwiązanie to znajduje zastosowanie wszędzie tam, gdzie kluczowa jest prostota działania i ograniczona przestrzeń robocza. Dzięki mniejszej liczbie komponentów, maszt Simplex jest lekki, co wpływa korzystnie na zwrotność wózka i zmniejsza zużycie energii. Wózki widłowe wyposażone w taki maszt są szczególnie użyteczne w codziennej pracy na niewielkich powierzchniach.
Maszt typu Duplex (podwójny, dwustopniowy)
Maszt typu Duplex to popularny wybór w wózkach widłowych, oferujący większe możliwości podnoszenia w porównaniu z masztem Simplex. Składa się z ramy zewnętrznej i wysuwanej ramy wewnętrznej z siłownikiem hydraulicznym, co umożliwia podnoszenie ładunków do około 6 metrów. Jego dwusegmentowa konstrukcja pozwala na osiąganie średnich wysokości podnoszenia, przy jednoczesnym zachowaniu kompaktowych rozmiarów w stanie złożonym. Takie maszty często spotyka się w magazynach, centrach logistycznych i zakładach, gdzie niezbędna jest elastyczność w operacjach składowania. Maszt Duplex działa w dwóch fazach - najpierw unosi się rama zewnętrzna, następnie aktywowany jest siłownik teleskopowy. Dodatkową zaletą jest opcja wolnego podnoszenia (free lift), pozwalająca na uniesienie wideł bez konieczności pełnego wysunięcia masztu, co jest szczególnie przydatne w ograniczonych przestrzeniach, takich jak wnętrza naczep czy magazyny o niewielkiej powierzchni roboczej.
Maszt typu Triplex (potrójny, trójstopniowy)
Trójsegmentowy maszt Triplex to najbardziej zaawansowana konstrukcja wśród dostępnych opcji, wyposażony w trzy oddzielne segmenty. Składa się z jednej ramy zewnętrznej i dwóch wewnętrznych, co pozwala osiągać wysokości podnoszenia od 12 do nawet 18 metrów, maksymalnie do 13,5 metra. Dzięki zsynchronizowanemu wysuwaniu się ram, maszt zapewnia płynne i bezpieczne operowanie ładunkiem na dużych wysokościach. Mimo swojej wydajności, maszt Triplex po złożeniu cechuje się relatywnie niską wysokością, co jest atutem w magazynach z niskimi bramami, kontenerach czy dokach przeładunkowych. Integralną cechą masztu Triplex jest system wolnego podnoszenia, który umożliwia precyzyjne ustawienie ładunku bez konieczności całkowitego wysuwania masztu. Ze względu na rozbudowaną konstrukcję, maszt Triplex jest najcięższy spośród wszystkich typów. Wpływa to na całkowitą wagę wózka, konieczność odpowiedniego wyważenia oraz dostosowania parametrów napędu.
Kluczowe właściwości i technologie masztów
Nowoczesne konstrukcje masztowe w wózkach widłowych bazują na wielosegmentowej budowie, co pozwala na znaczne zwiększenie wysokości podnoszenia w porównaniu do prostszych rozwiązań. Dzięki zastosowaniu dodatkowych segmentów oraz zaawansowanych rozwiązań hydraulicznych, można precyzyjnie kontrolować ruch wideł, zachowując jednocześnie zwartą i kompaktową formę urządzenia.
Wolny skok (Free Lift)
Wersje masztów z pełnym wolnym skokiem wideł umożliwiają podnoszenie ładunków bez zwiększania wysokości całkowitej masztu. Jest to wysokość, na jaką widły mogą się unieść, nie podnosząc całego masztu. Ta funkcja sprawdza się w ciasnych przestrzeniach, np. podczas załadunku na rampach, w kontenerach lub w magazynach o ograniczonych wysokościach. W przeciwieństwie do masztów jednosegmentowych, bardziej rozbudowane układy oferują funkcję tzw. wolnego podnoszenia (free lift), co oznacza możliwość unoszenia wideł bez konieczności pełnego wysuwania masztu. Nowoczesne systemy konstrukcyjne opierają się na tej technologii, która umożliwia uniesienie wideł przy zachowaniu zwartej formy masztu.
Maszty teleskopowe
Maszty typu teleskopowego pozwalają na znaczne zwiększenie wysokości podnoszenia dzięki zastosowaniu teleskopowych sekcji, które umożliwiają osiąganie wyjątkowo dużych wysokości. Takie maszty stosowane są w wózkach widłowych, które mają za zadanie transportować towary na zewnątrz lub w miejscach o dużych wymaganiach wysokościowych.
Parametry techniczne masztów
Parametry masztu wózka widłowego to coś, na co warto zwrócić uwagę, jeśli chodzi o wydajność i dostosowanie maszyny do konkretnych warunków pracy.
- Maksymalna wysokość podnoszenia: Decyduje o tym, jak wysoko można unieść ładunek. Wózki mogą podnosić ładunki na wysokości od kilku metrów (np. przy pracy na niższych poziomach) do nawet 12 metrów w wózkach typu reach truck, które sprawdzają się w magazynach wysokiego składowania.
- Minimalna wysokość masztu (po złożeniu): Jest to parametr kluczowy, jeśli wózek będzie poruszał się w miejscach z niskim stropem, bramami, przejazdami czy framugami drzwi. Im niższa ta wysokość, tym łatwiej manewrować w ciasnych przestrzeniach.
- Nośność masztu: Określa maksymalny ciężar, jaki można podnieść, i musi być dostosowana do rodzaju transportowanych ładunków. Dla ciężkich towarów lepszy będzie maszt o wyższej nośności.
- Waga masztu: W zależności od typu konstrukcji, maszt może ważyć od około 200 kg (Simplex) do ponad 1000 kg (Triplex). Na wagę wpływają liczba segmentów, zastosowane siłowniki oraz wysokość maksymalnego podnoszenia - im bardziej zaawansowany maszt, tym większa jego masa i wpływ na całkowitą wagę wózka.
- Prędkość podnoszenia i opuszczania: Ma wpływ przede wszystkim na bezpieczeństwo i efektywność pracy.
- Stabilność konstrukcji: Maszt jest zaprojektowany tak, aby zachować stabilność podczas podnoszenia dużych i ciężkich ładunków, co zapewnia pewność, że ładunki nie spadną podczas transportu.
Dodatkowe akcesoria zwiększające funkcjonalność
Oprócz podstawowych elementów, wózki widłowe mogą być wyposażone w szereg dodatkowych akcesoriów, które znacząco zwiększają ich funkcjonalność i rozszerzają zakres zastosowań.
- Kosz do wózka widłowego: Umożliwia bezpieczny transport osób na większą wysokość, co jest niezwykle przydatne podczas kontrolowania ładunków, przeprowadzania inwentaryzacji czy prac remontowych.
- Trawers do wózka widłowego: Umożliwia przenoszenie ładunków, które ze względu na swój kształt, wymiar czy wagę nie mogłyby być przewiezione na tradycyjnych widłach. Pozwala również operatorowi na przenoszenie kilku palet jednocześnie.
- Łyżka do wózka widłowego: To uniwersalne narzędzie, które zwiększa wszechstronność pojazdu przemysłowego, rozszerzając jego zastosowanie na nowe obszary.
- Pozycjoner wideł: Pozwala na zbliżenie bądź oddalenie od siebie wideł, co przydaje się na przykład w budownictwie czy rolnictwie.
Eksploatacja i konserwacja masztu
Maszt wózka widłowego to element, który wymaga szczególnej uwagi w zakresie eksploatacji i konserwacji, aby zapewnić długotrwałe i bezproblemowe działanie. Prawidłowo dobrany maszt przekłada się na lepszą ergonomię, mniejsze zużycie energii oraz wyższą wydajność całego systemu logistycznego.
- Nie przeciążanie wózka: Zbyt ciężki ładunek to prosta droga do uszkodzenia maszyny, a w szczególności masztu.
- Regularne smarowanie masztu: Zapobiega zużyciu i chroni przed korozją, zwłaszcza po pracy w trudnych warunkach.
- Kontrola siłowników i łańcuchów: Ich zużycie może wpływać na wydajność, więc ich wymiana na czas zapobiegnie poważnym uszkodzeniom. Wszelkie oznaki zużycia czy uszkodzenia wymagają szybkiej reakcji i wymiany na nowe.
- Zgłaszanie uszkodzeń: Wszelkie odkształcenia lub wgniecenia w masztach, a także oznaki zużycia czy uszkodzeń karetki wymagają niezwłocznej reakcji serwisu, aby uniknąć potencjalnych wypadków czy uszkodzeń ładunków.

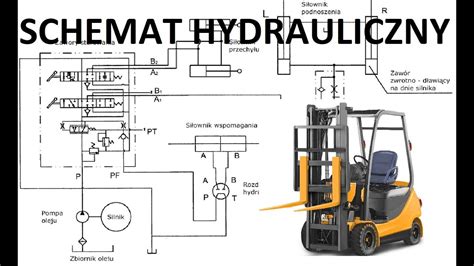

- Dbałość o układ hydrauliczny: Maszt wykorzystuje układ hydrauliczny, który może ulec awarii w wyniku niskiej jakości płynów hydraulicznych lub zanieczyszczeń. Regularna wymiana płynów i filtrów hydraulicznych to klucz do długowieczności systemu.
Typowe usterki i problemy z masztami
Maszt wózka widłowego jest narażony na różne usterki, które mogą wpłynąć na efektywność pracy oraz bezpieczeństwo. Oto najczęstsze problemy:
- Uszkodzenia siłowników: Mogą ulec awarii w wyniku zużycia lub niewłaściwego użytkowania. Regularne przeglądy oraz smarowanie pomogą w zapobieganiu tym problemom.
- Problemy z łańcuchem: W masztach, które posiadają system oparty na łańcuchu, może dojść do jego zużycia lub zerwania, co uniemożliwi prawidłowe podnoszenie lub opuszczanie wideł.
- Zatkane układy hydrauliczne: Układ hydrauliczny wózka widłowego może ulec awarii w wyniku niskiej jakości płynów lub zanieczyszczeń.
Zasady bezpieczeństwa i wybór odpowiedniego masztu
Bezpieczeństwo pracy z wózkami widłowymi zależy w dużej mierze od prawidłowego użytkowania masztu oraz przestrzegania zasad BHP. Poznanie budowy wózka widłowego ma istotne znaczenie ze względów bezpieczeństwa. Kontrola stanu technicznego pojazdu przed rozpoczęciem pracy to podstawowy obowiązek operatora.
Jak wybrać odpowiedni maszt?
Wybór odpowiedniego masztu do wózka widłowego jest kluczowy dla efektywności operacji magazynowych i wymaga uwzględnienia wielu czynników:
- Wysokość pomieszczenia i maksymalna wysokość podnoszenia: Należy dostosować maszt do wysokości, na którą mają być podnoszone ładunki oraz do zasadniczej wysokości pomieszczenia roboczego i punktów strategicznych w magazynie (bramy, przejazdy, framugi drzwi).
- Rodzaj i ciężar ładunków (nośność): Maszt powinien być dobrany do rodzaju transportowanych ładunków. Dla ciężkich towarów lepszy będzie maszt o wyższej nośności.
- Ograniczone przestrzenie robocze: Warto brać pod uwagę wymagania stawiane przez ciasne pomieszczenia, gdzie technologia wolnego podnoszenia (free lift) może znacząco zwiększyć wydajność pracy i bezpieczeństwo operacji. Krótsze maszty, przeznaczone do użytku w ciasnych pomieszczeniach, zmniejszają koszty obsługi i konserwacji.
- Warunki zastosowania masztu: Należy wziąć pod uwagę, czy wózek będzie używany w warunkach zewnętrznych, czy wewnętrznych. Maszt teleskopowy będzie lepszym wyborem do pracy na otwartych przestrzeniach, podczas gdy maszt pojedynczy sprawdzi się wewnątrz, w wąskich halach magazynowych.
- Elementy układu hydraulicznego: Warto zwrócić uwagę na cylindry, łańcuchy czy prowadnice, które mają bezpośredni wpływ na płynność i precyzję podnoszenia.
Staranny wybór, uwzględniający maksymalną wysokość podnoszenia, liczbę segmentów oraz funkcję wolnego podnoszenia, wspiera zwiększenie efektywności operacyjnej i ogranicza ryzyko awarii. Bezpieczeństwo oraz niezawodność tych systemów potwierdzają certyfikaty Urzędu Dozoru Technicznego (UDT) oraz regularne przeglądy realizowane przez autoryzowanych serwisantów.
Projektowanie korytarzy magazynowych a maszt
Specyfikacje techniczne wózków widłowych zawierają dane konieczne do zaprojektowania obiektu, takie jak szerokość korytarza potrzebna do ruchu urządzenia, wysokość podnoszenia ładunku oraz wysokość wysuwanego masztu. Obliczając maksymalną wysokość najwyższego poziomu regału magazynowego, należy pamiętać o części palety znajdującej się pod widłami. Należy również ocenić wysokość złożonych masztów w celu ustalenia wymiarów wysokości drzwi i przejść pod regałami, czy stropów (w przypadku, gdy wózki przemieszczają się pod podestami). W wejezdnym systemie magazynowym wózki wjeżdżają do korytarzy z uniesionym ładunkiem, co powoduje wydłużenie czasu manewrów. Należy zatem wziąć pod uwagę szerokość urządzenia oraz minimalny odstęp 50 mm (25 mm z każdej strony) między urządzeniem i prowadnicami.
Szerokość jednokierunkowych korytarzy komunikacyjnych powinna być znacznie większa (o około 600mm) od szerokości wózków lub pojazdów, które przemieszczają się w tych korytarzach, oraz od szerokości ładunków o największych wymiarach. Wyjątek stanowią wózki wieżowe. Jeżeli korytarze te będą także użytkowane przez pracowników, należy zapewnić minimalną szerokość 1 m przeznaczoną wyłącznie dla pieszych. Gdy zastosowane są przejazdy dla wózków widłowych, równolegle należy zapewnić osobne przejście dla pieszych. W Polsce zagadnienia dotyczące magazynowania oraz aspektów towarzyszących zawarte są w normie EN 15635.
