Serwis i Konserwacja Opryskiwaczy Plecakowych Kwazar: Rola Przegubu w Systemie Pompowania

Wprowadzenie do Opryskiwaczy Plecakowych Kwazar

Opryskiwacze plecakowe Kwazar to profesjonalne urządzenia zaprojektowane do efektywnego rozpylania środków ochrony roślin i nawozów. Seria Orion to linia profesjonalnych opryskiwaczy, które są praktyczne, niezawodne i łatwe w obsłudze, a także wyróżniają się estetycznym wyglądem. Te uniwersalne urządzenia doskonale sprawdzają się w pracach ochronnych i pielęgnacyjnych w sadach, uprawach warzywnych, plantacjach roślin ozdobnych, szkółkach, uprawach pod osłonami oraz na wszelkiego rodzaju uprawach.

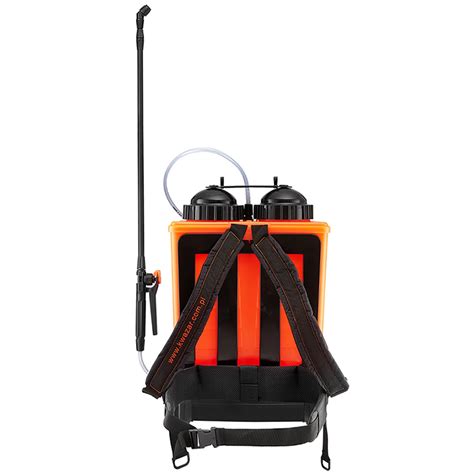

Model Neptun o pojemności 15 litrów to profesjonalne urządzenie do wykonywania zabiegów z użyciem środków ochrony roślin i nawozów, we wszelakiego rodzaju uprawach rolnych i ogrodniczych. Ze względu na możliwość przyłączenia elementów wyposażenia specjalistycznego, NEPTUN znajduje zastosowanie w najbardziej specyficznych i trudnych warunkach, gdzie niezbędna jest niezawodność i wydajność. Opryskiwacz plecakowy marki Kwazar to trwałe i uniwersalne urządzenie, które doskonale sprawdza się w pielęgnacji roślin ogrodowych. Dzięki prostej konstrukcji opryskiwacz jest bardzo łatwy w obsłudze. Jest to doskonałe urządzenie do wykonywania prac z użyciem środków pielęgnacyjnych na działce, w sadzie i w ogrodzie. Idealnie nadaje się do aplikacji płynnych środków chroniących rośliny przed chorobami, chwastami czy szkodnikami, a także nawozów dolistnych. Opryskiwacze plecakowe Kwazar są zaprojektowane z zachowaniem zasad ergonomii, są bezpieczne i wygodne w użytkowaniu, posiadają certyfikat CE.

System Pompowania w Opryskiwaczach Plecakowych Kwazar

Pompka opryskiwacza jest elementem niezbędnym dla poprawnego działania urządzenia. Specjalnie skonstruowana rękojeść pompki umożliwia umieszczenie w niej lancy, co ułatwia jego przenoszenie i przechowywanie. Dodatkowo kształt uchwytu sprawia, że idealnie dopasowuje się on do dłoni. Konstrukcja pompki umożliwia łatwą konserwację i wymianę uszczelnień. Możliwe jest wyjęcie tłoka pompki nawet jeśli opryskiwacz jest pod ciśnieniem. Pompka wyposażona jest w zawór wykonany z Vitonu. Rękojeść wyposażona jest w wysokiej jakości zawór tłoczkowy, a w jej uchwycie umieszczony jest filtr cząsteczek stałych, zapobiegający przedostawaniu się zanieczyszczeń do końcówki rozpylającej. Dźwignia rękojeści posiada blokadę, ułatwiającą pracę przy długotrwałym aplikowaniu cieczy roboczej. Dźwignia przeznaczona do opryskiwacza Neptune Super służy do pompowania ciśnienia do opryskiwacza. Kształt uchwytu pompy sprawia, że idealnie dopasowuje się ona do dłoni. Dodatkowo, dzięki specjalnej konstrukcji uchwytu można łatwo przenieść opryskiwacz. Zawór reguluje ciśnienie powietrza wewnątrz zbiornika i zapobiega nadmiernemu napompowaniu opryskiwacza, gwarantując tym samym bezpieczną pracę. Pełni również rolę zaworu spustowego przed każdorazowym odkręceniem pompy.

Rola i Konserwacja Przegubu w Mechanizmie Pompowania

Przegub odgrywa kluczową rolę w mechanizmie pompowania opryskiwaczy plecakowych Kwazar, łącząc dźwignię z zespołem tłoka, co umożliwia skuteczne wytwarzanie ciśnienia. Jego prawidłowe działanie jest niezbędne dla płynnego i efektywnego pompowania. Poniżej przedstawiono instrukcje dotyczące demontażu i konserwacji przegubu oraz związanych z nim elementów:

1. Na początku należy odkręcić nakrętkę opryskiwacza z napisem „Tylko dla serwisu”, aby uzyskać dostęp do wewnętrznych komponentów.
2. Następnie należy odkręcić śrubę w łączniku cięgna od strony przegubu (metalowy pręt).
3. Zdjąć łącznik z pręta przegubu i odkręcić nakrętkę prowadzącą, nakręconą na „komin” zbiornika.
4. Wyjąć zespół tłoka, a następnie wymienić oring na nowy i nasmarować go olejkiem silikonowym, aby zapewnić szczelność i płynność pracy.
5. Zmontować ponownie wszystkie elementy w odwrotnej kolejności, dbając o ich prawidłowe ułożenie.
6. Aby zdemontować przegub, należy odkręcić śrubę w łączniku i wysunąć płaskownik łącznika dźwigni.

Diagnostyka i Usuwanie Usterek Systemu Ciśnieniowego

Sprawdzanie Ciśnienia i Szczelności

W przypadku problemów z ciśnieniem, należy przeprowadzić następujące kroki diagnostyczne:

• Nalać do zbiornika maksymalnie dwa litry wody.
• Ustawić przełącznik ciśnienia w pozycji „3”.
• Sprawdzić na manometrze, czy przy pompowaniu wytwarza się ciśnienie. Jeżeli nie, wymieniamy zbiornik ciśnieniowy na nowy.
• Poruszając dźwignią, obserwujemy pracę układu. Z chwilą uzyskania odpowiedniego ciśnienia przestajemy poruszać dźwignią.
• Jeżeli z połączenia zbiornika z wylotem cieczy lub zbiornika ciśnieniowego z korpusem pompy wypływa ciecz, należy odkręcić tulejkę wyjścia cieczy.
• Wyjąć tulejki dystansowe.
• Odkręcić zbiornik ciśnieniowy z korpusu pompy i obejrzeć. Jeżeli są widoczne pęknięcia, należy wymienić zbiornik na nowy.
• Wkręcić ponownie zachowując odpowiednie położenie otworów. Do naprawy tej usterki potrzebny będzie klucz nasadowy.
• Sprawdzić, czy podczas pompowania ciecz wydostaje się ze zbiornika ciśnieniowego. Jeżeli tak, sprawdzić szczelność połączeń w zespole zbiornika. Jeżeli zbiornik jest uszkodzony, wymienić na nowy.
• Wyjąć tulejki dystansowe i odkręcić zbiornik.

Czyszczenie Elementów Roboczych

Regularne czyszczenie elementów roboczych zapewnia długotrwałą i bezproblemową pracę opryskiwacza:

• Odkręcić nakrętkę końcówki lancy i wyjąć dyszę rozpylającą.
• Dysza zbudowana jest z dwóch części - należy ją rozdzielić, przepłukać strumieniem wody i zmontować ponownie.
• Odkręcić nakrętkę i wyjąć końcówkę rozpylającą. Przełożyć odwrotnie i zamontować białą częścią do zewnątrz.
• Odkręcić rękojeść, zdjąć filtr i przepłukać go wodą. Następnie przełożyć i zamontować filtr.

Kluczowe Elementy i Akcesoria

Uszczelnienia i Zestawy Serwisowe

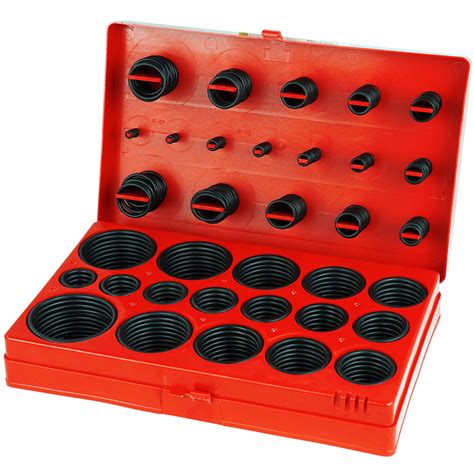

Prawidłowe uszczelnienia są fundamentem utrzymania ciśnienia w opryskiwaczu. Uszczelka potrzebna jest do prawidłowego funkcjonowania opryskiwacza. Odpowiedzialna jest za wytworzenie i utrzymanie właściwego ciśnienia w zbiorniku. Uszczelka wykonana została z najwyższej jakości materiału, co gwarantuje jej dużą wytrzymałość. Tworzywo jest też odporne na działanie środków chemicznych. Dostępny jest oring tłoka pompy do opryskiwacza Neptun marki Kwazar. Zestaw serwisowy Kwazar zawiera najważniejsze uszczelnienia potrzebne do prawidłowego funkcjonowania opryskiwacza oraz olejek silikonowy do konserwacji i smarowania uszczelnień. Przeznaczony jest dla serwisów oraz użytkowników indywidualnych. Za pomocą zestawu można samodzielnie i w prosty sposób serwisować opryskiwacz, co jest niezbędne przy pielęgnacji ulubionych roślin. W oferowanym zestawie znajdują się uszczelki oraz oringi wykonane z wysokiej jakości tworzyw, odpornych na działanie substancji chemicznych.

Lance, Dysze i Węże

Marka Kwazar oferuje szeroki wybór akcesoriów i części zamiennych, które są szczególnie narażone na uszkodzenia i zużywanie się podczas pracy. Są to między innymi:

• Lanca o długości 35 cm, wykonana z wytrzymałego włókna szklanego, odporna na uszkodzenia mechaniczne. Końcówka lancy wygięta jest pod kątem 45°, co znacznie ułatwia aplikację cieczy.
• Przedłużenie lancy pozwala zwiększyć długość lancy 1,2m o kolejne 60 cm.
• Lanca teleskopowa Kwazar o regulowanej długości od 1m do 5m, umożliwia dostęp do wysokich partii drzew. Końcówka lancy również jest wygięta pod kątem 45°, co znacznie ułatwia aplikację cieczy.
• Wężyk Garden Pro (dostępny w długościach 1,5m oraz 4,5m) jest odpowiedzialny za podawanie cieczy ze zbiornika do lancy. Wykonany jest z wysokiej jakości PVC wzmocnionego nylonowym oplotem.
• Zestaw dysz do Oriona Kwazar zawiera 6 dysz o różnym wydatku cieczy, filtr końcówki lancy oraz filtr cylindryczny, zapobiegający zapychaniu się rozpylacza. Wybór dysz pozwala na dobór rozpylacza w zależności od potrzeb użytkownika, rodzaju zabiegu i używanego środka chemicznego. Zestaw zawiera m.in.: dyszę Ultrafan UF-015 (WR) zieloną, dyszę Standard SF-01 pomarańczową, dyszę Low Drift LD-03 niebieską, filtr angielski niebieski bez zaworka, dyszę regulowaną oraz dyszę Kwazar kpl.

Inne Akcesoria

• Pas naramienny do opryskiwaczy Orion Super: Wykonany z wysokiej jakości materiału w kolorze czarnym z obszyciami i logo w kolorze pomarańczowym, zapewnia komfort użytkowania.
• Rączka z manometrem serii Garden Pro: Posiada manometr, który pomaga kontrolować ciśnienie płynu, oraz blokadę, która umożliwia komfortową pracę przy długich opryskach. Dodatkowo w rękojeści zamontowany jest filtr, który zapobiega przedostaniu się zabrudzeń do dyszy.
