Przekaźnik Zapłonu w JCB 3CX: Diagnostyka i Rozwiązywanie Problemów z Rozruchem

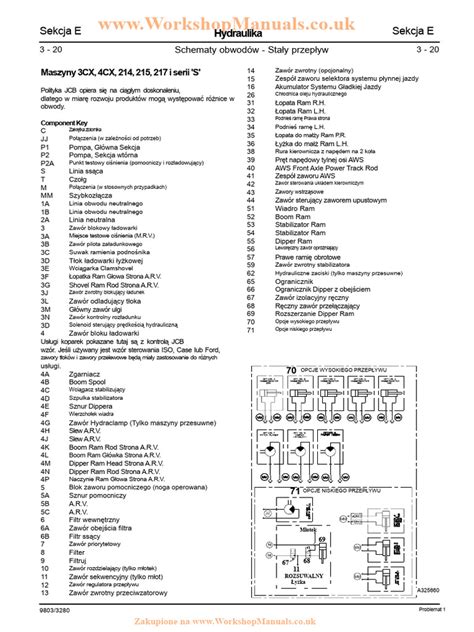

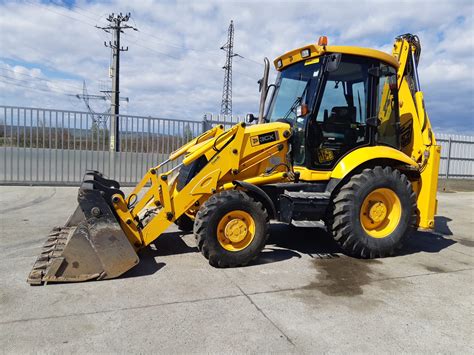

Koparko-ładowarka JCB 3CX to popularna maszyna budowlana, która cieszy się uznaniem w branży. Jednak, jak każda skomplikowana maszyna, może napotkać problemy techniczne, szczególnie w układzie rozruchowym. Zrozumienie roli przekaźników zapłonu oraz innych elementów elektrycznych jest kluczowe dla szybkiej i skutecznej diagnostyki.

Typowe Problemy z Rozruchem JCB 3CX

Niekiedy użytkownik JCB 3CX może doświadczyć sytuacji, w której maszyna, po tygodniowej przerwie, nie uruchamia się. Mianowicie, przekręcając kluczyk w pierwszą pozycję, wszystko uruchamia się normalnie, lecz po przekręceniu zapłonu i próbie rozruchu nie ma reakcji. Rozrusznik nie załącza się. Mimo że rozrusznik kręci "na krótko", a serwisant podłączał maszynę pod komputer i wszystko jest w porządku, problem nadal występuje. Nawet bezpieczniki, sprawdzane miernikiem, wyglądają na sprawne.

Lokalizacja i Identyfikacja Przekaźników w JCB 3CX

Identyfikacja i lokalizacja przekaźników może być wyzwaniem, ponieważ są one często porozrzucane po całej koparce. Można je znaleźć:

• przy bezpiecznikach,
• pod ramieniem,
• obok kierownicy.

Dodatkowo, za silnikiem, za osłoną gumową, do zakucia jednego z przewodów opaską, mogą być przypięte dwa lub jeden przekaźnik. Jeśli nie będzie ich w tym miejscu, warto poszukać poniżej ręką, ponieważ mogły zostać kiedyś odcięte i swobodnie przemieszczać się.

Znaczenie Immobilisera w Układzie Rozruchu

Wiele problemów z rozruchem w nowoczesnych maszynach, takich jak JCB 3CX, jest związanych z immobiliserem. Przekaźnik od rozrusznika jest sterowany z immobilisera. Jeśli immobiliser z jakiegoś powodu nie "puszcza rozruchu", silnik nie odpali. Dzieje się tak, ponieważ immobiliser nie daje zezwolenia na start sterownikowi silnika, a ten nie wysterowuje pompy wtryskiwaczy i innych kluczowych elementów.

W przypadku problemów z rozruchem, warto zwrócić uwagę na kontrolkę immobilisera. Na przykład, czerwona dioda na podsufitce, która podczas włożenia kluczyka do stacyjki nie mruga, lecz świeci ciągle, może wskazywać na problem z immobiliserem. Zgłaszano przypadki, gdy problem występował z oboma kluczykami (zarówno tym leżącym w szufladzie, jak i drugim w szafce), a serwisant po podpięciu komputera nic nie wykrył.

Metody Diagnostyki Przekaźników i Układu Rozruchu

Sprawdzanie Przekaźnika (Metoda Bezpośrednia)

Jedną z metod sprawdzenia przekaźnika jest jego wyjęcie i zwarcie pinów 1 z 2 w gnieździe, gdzie wkłada się przekaźnik. Następnie należy przekręcić stacyjkę na pozycję 3 (rozruch). Jeżeli rozrusznik zakręci, oznacza to, że problem leży po stronie przekaźnika.

Testowanie Przekaźnika Rozrusznika i Sterowania

Warto sprawdzić bezpiecznik, upewniając się, czy jest cały i czy jest na nim prąd. Następnie, włączając zapłon normalnie jak do rozruchu, należy sprawdzić, czy przekaźnik oznaczony na rysunkach jako "stacyjka w pozycji 3" klika. Należy to testować na zapłonie, wrzucając jazdę w przód, w tył i na luz. Jeśli przekaźnik klika, oznacza to, że sterowanie jest obecne. W celu wykluczenia jego niesprawności, można spróbować zamienić go z innym, identycznym przekaźnikiem.

Diagnostyka Obwodu Rozrusznika za Pomocą Żarówki

Do rozrusznika dochodzi "cienki" kabelek, który idzie właśnie z przekaźnika rozrusznika. Prawdopodobnie jest on na wsuwkę. W celu diagnostyki można wpiąć się tam z żarówką dużej mocy, np. H4 lub H7. Jedną nóżkę żarówki należy podłączyć pod ten kabelek od rozrusznika, a drugi pin żarówki do masy koparki. W momencie przekręcenia stacyjki na rozruch, żarówka powinna zaświecić się mocnym światłem, a rozrusznik powinien zakręcić. Jeżeli żarówka się zaświeci i będzie słyszalne kliknięcie z rozrusznika (zakładając, że masa na rozruszniku jest dobra), wskazuje to na sprawność obwodu sterowania rozrusznika.

Rozróżnianie Kliknięć

Ważne jest rozróżnienie dwóch typów "kliknięć":

• Kliknięcie przekaźnika jest zazwyczaj bardzo ciche i oznacza załączenie przekaźnika.
• Kliknięcie elektromagnesu w rozruszniku jest metaliczne i w miarę głośne, oznacza załączenie elektromagnesu w rozruszniku.

Często bywa, że rozrusznik raz kręci, a za następnym razem słychać tylko kliknięcie.

Dalsze Kroki i Potencjalne Rozwiązania

Jeśli wcześniejsze testy nie przyniosły rozwiązania, można rozważyć następujące kroki:

• Wymień oba lub jeden z przekaźników znajdujących się za silnikiem i sprawdź, czy kable do nich nie zgniły.
• Jeśli to nic nie da, poproś serwis o ominięcie immobilisera.
