Przekładnia kątowa do rozrzutnika obornika: funkcje, budowa i konserwacja

Przekładnia kątowa jest kluczowym elementem układu napędowego rozrzutnika obornika, odpowiedzialnym za efektywne przeniesienie mocy z wałka odbioru mocy (WOM) ciągnika na podzespoły robocze maszyny. Jej podstawową funkcją jest zmiana kierunku przepływu momentu obrotowego o 90 stopni, co pozwala na napędzanie poprzecznych wałów przenoszących moc na zespół wyrzutowy. Jednocześnie przekładnia może redukować lub utrzymywać prędkość obrotową, w zależności od zastosowanego przełożenia.

Budowa i moduły przekładni kątowej

Chociaż producenci mogą stosować pewne różnice konstrukcyjne, przekładnie kątowe w rozrzutnikach obornika opierają się na wspólnych modułach. Do najważniejszych z nich należą:

• Korpus: Stanowi obudowę dla pozostałych elementów przekładni. Może być wykonany z aluminium lub tworzyw sztucznych, często wzmocnionych.
• Para kół stożkowych: Elementy te odpowiadają za zmianę kierunku obrotu i przeniesienie momentu.
• Łożyska: Zapewniają płynne obracanie się wałków i chronią przed nadmiernym tarciem.
• Uszczelnienia (simmeringi): Zapobiegają wyciekom oleju i chronią wnętrze przekładni przed zanieczyszczeniami, takimi jak woda czy pył.
• Pokrywa serwisowa: Umożliwia dostęp do wnętrza przekładni w celu kontroli, konserwacji lub wymiany oleju.

Zrozumienie funkcji każdego z tych elementów ułatwia prawidłowy dobór części zamiennych oraz planowanie czynności konserwacyjnych.

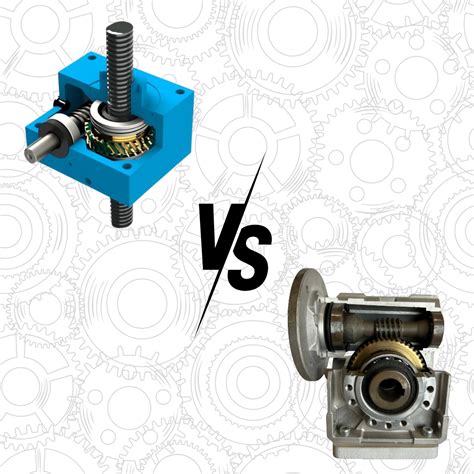

Przełożenie - klucz do optymalnej pracy

Wybór odpowiedniego przełożenia przekładni kątowej ma bezpośredni wpływ na charakterystykę pracy rozrzutnika obornika. Decyzja ta zależy od masy maszyny i rodzaju rozrzucanego materiału.

Przekładnie dla lekkich rozrzutników

W przypadku lekkich rozrzutników o masie 4-6 ton, które często pracują z lekkim, suchym materiałem, priorytetem są wysokie obroty wału wyrzutowego zapewniające równomierne rozprowadzenie. Idealnym przykładem jest przekładnia o przełożeniu 1:1, charakteryzująca się aluminiowym korpusem, wałkiem o średnicy 25 mm, rozstawem śrub 80 × 80 mm i pracująca przy nominalnych 540 obr./min na WOM.

Przekładnie dla cięższych rozrzutników

Gdy rozrzutnik waży 8-14 ton i jest eksploatowany z cięższymi materiałami, takimi jak mokry obornik czy wapno, kluczowe znaczenie ma moc przenoszona na wał. W takich zastosowaniach lepiej sprawdza się przekładnia kątowa o przełożeniu 1:1,5. W tym przypadku redukcja obrotów o jedną trzecią podnosi moment wyjściowy o 50%, co zwiększa odporność na przeciążenia i redukuje wibracje układu napędowego. Choć korpus może być wykonany z tworzywa sztucznego, jest on wzmocniony i odporny na korozję. Wałek ma średnicę 25 mm.

Konserwacja i serwisowanie przekładni kątowej

Regularna i prawidłowa konserwacja przekładni kątowej jest niezbędna do zapewnienia jej długiej żywotności i niezawodnej pracy. Kluczowe aspekty serwisowania obejmują kontrolę i wymianę oleju oraz stanu uszczelnień.

Kontrola i wymiana oleju

Odpowiedni film olejowy jest gwarantem ochrony zębów kół stożkowych i łożysk przed zjawiskiem scuffingu. Przeciętna przekładnia typu MZ80 mieści około 0,6 litra oleju. Pierwszy serwis olejowy powinien odbyć się po 50 godzinach pracy, a kolejne co 250 godzin lub raz w sezonie. W przypadku stwierdzenia mlecznego koloru oleju we wzierniku, należy go natychmiast wymienić wraz z uszczelnieniem.

Dobór oleju w zależności od warunków

Lepkość oleju powinna być dopasowana do temperatury otoczenia i warunków pracy. W zimie zaleca się stosowanie oleju o lepkości 75W-90, natomiast latem należy dbać o utrzymanie poziomu oleju na środku wskaźnika we wzierniku. Jeśli obudowa przekładni po godzinie pracy przekracza 80°C, może to świadczyć o niskim poziomie oleju lub zastosowaniu zbyt gęstej jego lepkości w niskich temperaturach.

Uszczelnienia

Skuteczne uszczelniacze zapobiegają przedostawaniu się do wnętrza przekładni mieszanki oleju, wody i pyłu. W korpusach aluminiowych zazwyczaj stosuje się simmering z wargą przeciwpyłową, natomiast w przekładniach z odlewu można użyć standardowego uszczelnienia NBR. Czarny osad na obudowie jest często oznaką zużytego simmeringu. W takiej sytuacji, zamiast dolewać olej, zaleca się montaż uszczelnienia z podwójną wargą (np. simmering 35×56×12 mm) i wypłukanie korpusu świeżym olejem 80W-90 w celu usunięcia kwasowego kondensatu.

Identyfikacja i naprawa usterek

Choć dobrze serwisowane przekładnie kątowe mogą pracować przez kilka sezonów, istnieją sygnały ostrzegawcze wskazujące na zbliżającą się awarię.

Objawy zużycia i uszkodzeń

• Krótki, metaliczny klik pod pełnym obciążeniem: Zazwyczaj oznacza wyrobienie luzu na kołach stożkowych lub pęknięcie zęba.
• Wyczuwalne wibracje wału wyrzutowego: Mogą świadczyć o częściowym zatarciu łożyska wejściowego.
• Wysokie temperatury obudowy: Jak wspomniano, mogą wynikać z niskiego poziomu oleju lub jego niewłaściwej lepkości.

Kiedy wymiana jest lepsza niż regeneracja?

Jeżeli uszkodzenie kół zębatych obejmuje ponad 10% ich powierzchni lub koła są wyszczerbione na więcej niż 10%, remont częściowy zazwyczaj nie jest opłacalny. Koszt i czas potrzebny na naprawę mogą dorównać cenie nowej jednostki.

Procedura wymiany elementów

W przypadku uszkodzenia łożyska wejściowego, należy zdemontować wałek i zastąpić zużyte łożysko stożkowe (np. 30216 80×140×28,25 mm). Jednocześnie konieczna jest wymiana oleju i uszczelniacza, ponieważ opiłki z zatartego łożyska mogą w krótkim czasie uszkodzić koła spiralne. Przy montażu nowej przekładni lub jej elementów, należy użyć śrub klasy 8.8 i dokręcić je krzyżowo momentem 45 Nm.

Jako zamiennik dla zużytej przekładni można zastosować na przykład podwójną przekładnię kątową 1:1,5 Agroplast, która pasuje do istniejącego rozstawu śrub 90×90 mm.

Podsumowanie znaczenia przekładni kątowej

Regularnie serwisowane przekładnie kątowe w rozrzutnikach obornika mogą efektywnie pracować przez długi czas, potencjalnie przeżywając kilka kompletów łańcuchów podłogowych. Kluczowe dla ich żywotności są:

• Dobór właściwego przełożenia do specyfiki pracy maszyny.
• Zapewnienie szczelności dzięki sprawnym uszczelniaczom.
• Stosowanie oleju o lepkości dopasowanej do obciążeń i warunków sezonowych.

Dostępne na rynku, na przykład w sklepie Mizar, są zarówno kompletne jednostki o przełożeniu 1:1, jak i wzmocnione przekładnie 1:1,5, a także szeroka gama łożysk i uszczelek umożliwiających odnowienie starszych przekładni przy ograniczonych kosztach.

Stosując się do powyższych zasad konserwacji i serwisu, można znacząco przedłużyć żywotność przekładni kątowej i uniknąć kosztownych napraw w przyszłych sezonach eksploatacyjnych.
