Przekładnia Obrotu Neuson: Budowa, Działanie i Schematy

Przekładnia obrotu jest jednym z kluczowych komponentów w wielu maszynach budowlanych i ciężkich, umożliwiając precyzyjny i kontrolowany ruch obrotowy nadwozia względem podwozia. W przypadku maszyn marki Wacker Neuson, znanej z wysokiej jakości i niezawodności swoich urządzeń, przekładnia obrotu jest elementem o fundamentalnym znaczeniu dla efektywności i bezpieczeństwa pracy.

Rola Przekładni Obrotu w Maszynach Wacker Neuson

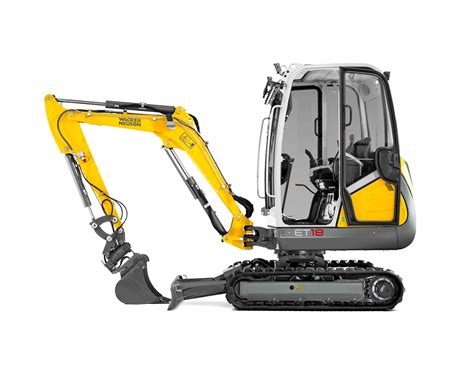

Wacker Neuson specjalizuje się w produkcji szerokiej gamy maszyn, w tym minikoparek, koparek kołowych, ładowarek i wozideł budowlanych. W tych urządzeniach, zwłaszcza w koparkach, przekładnia obrotu odpowiada za płynne i stabilne obracanie się platformy roboczej wraz z ramieniem i kabiną operatora. Dzięki niej możliwe jest precyzyjne pozycjonowanie osprzętu roboczego i efektywne wykonywanie zadań, takich jak kopanie, załadunek czy sortowanie materiałów. Przekładnia ta jest sercem układu obrotowego, zapewniając niezbędną moc i kontrolę.

Budowa i Zasada Działania Przekładni Obrotu

Typowa przekładnia obrotu to złożony mechanizm, który przekształca energię hydrauliczną (lub rzadziej elektryczną) na ruch obrotowy. Składa się z kilku kluczowych elementów:

Kluczowe Komponenty

• Silnik hydrauliczny: Jest to jednostka, która otrzymuje ciśnienie oleju z pompy hydraulicznej maszyny i zamienia je na moment obrotowy. Siła momentu obrotowego silnika hydraulicznego jest następnie przekazywana do dalszych części przekładni.
• Przekładnia planetarna: Stanowi serce mechanizmu redukcyjnego. Składa się z koła słonecznego, kół satelitarnych (planetarnych) oraz koła koronowego. Dzięki tej konstrukcji możliwe jest uzyskanie dużej redukcji prędkości obrotowej i znacznego zwiększenia momentu obrotowego, co jest niezbędne do obracania ciężkiej konstrukcji maszyny.
• Zębnik (pinion): Jest to małe koło zębate zamontowane na wale wyjściowym przekładni planetarnej. Zębnik zazębia się z dużym wieńcem zębatym.
• Wieniec zębaty (slew ring bearing): To duży, zębaty pierścień łożyskowy, który jest integralną częścią podwozia lub nadwozia maszyny. Zębnik obraca wieniec zębaty, powodując ruch obrotowy całej górnej części maszyny.
• Obudowa: Chroni wszystkie wewnętrzne komponenty przekładni przed zanieczyszczeniami i uszkodzeniami mechanicznymi, a także służy jako zbiornik oleju smarnego.

Proces Obrotu

Kiedy operator uruchamia ruch obrotowy, olej hydrauliczny pod ciśnieniem jest kierowany do silnika hydraulicznego przekładni obrotu. Silnik ten, poprzez przekładnię planetarną, wielokrotnie redukuje prędkość obrotową, jednocześnie zwielokrotniając moment obrotowy. Tak przetworzona energia jest przekazywana do zębnika, który zazębia się z wieńcem zębatym i wprawia w ruch obrotowy całe nadwozie maszyny Wacker Neuson.

Znaczenie Schematu Technicznego Przekładni Obrotu

Schemat techniczny przekładni obrotu jest niezastąpionym narzędziem dla każdego mechanika, serwisanta czy operatora. Zawiera on szczegółowe informacje dotyczące konstrukcji, układu hydraulicznego i elektrycznego oraz połączeń mechanicznych. Posiadanie i umiejętność czytania takiego schematu jest kluczowe dla:

• Diagnostyki usterek: Umożliwia szybkie zlokalizowanie uszkodzonych części, problemów z ciśnieniem hydraulicznym czy wadliwych połączeń elektrycznych.
• Przeprowadzania konserwacji: Schematy wskazują punkty smarowania, typy wymaganych płynów i zakresy regulacji.
• Montażu i demontażu: Precyzyjnie określają kolejność czynności oraz wymagane momenty dokręcania śrub.
• Zamawiania części zamiennych: Dzięki numeracji komponentów na schemacie, można łatwo zidentyfikować i zamówić właściwe części.

Producent, taki jak Wacker Neuson, udostępnia szczegółowe schematy w dokumentacji technicznej swoich maszyn, co jest nieocenioną pomocą w utrzymaniu sprzętu w optymalnym stanie.

Konserwacja i Serwis Przekładni Obrotu

Aby przekładnia obrotu Neuson działała niezawodnie przez długi czas, niezbędna jest regularna i prawidłowa konserwacja. Zaniedbania w tym zakresie mogą prowadzić do poważnych awarii i kosztownych napraw.

Smarowanie

Prawidłowe smarowanie jest kluczowe dla długiej i bezawaryjnej pracy przekładni obrotu. Chociaż w ogólnych zastosowaniach maszynowych spotkać można różne rodzaje olejów, takie jak olej silnikowy (np. 10W 40) czy olej przekładniowy wielosezonowy (np. Hipol 75/90 lub 80/90), to w przypadku przekładni obrotu Neuson kluczowe jest stosowanie smaru i oleju przekładniowego o specyfikacji ściśle określonej przez producenta maszyny. Należy regularnie sprawdzać poziom i jakość oleju w przekładni oraz smarować wieniec zębaty i łożyska zgodnie z harmonogramem konserwacji.

Regularne Kontrole

Oprócz smarowania, ważne są regularne kontrole wizualne i funkcjonalne. Należy zwracać uwagę na:

• Ewentualne wycieki oleju z uszczelnień przekładni.
• Nadmierne luzy w wieńcu zębatym lub na zębniku.
• Nietypowe dźwięki podczas obrotu (stukanie, zgrzytanie).
• Płynność i równomierność ruchu obrotowego.

Typowe Usterki

Do najczęstszych usterek przekładni obrotu należą zużycie zębnika lub wieńca zębatego, uszkodzenia łożysk, awarie silnika hydraulicznego lub problemy z uszczelnieniami prowadzące do wycieków oleju. Wczesne wykrycie tych problemów dzięki regularnym kontrolom pozwala na uniknięcie poważniejszych uszkodzeń.

Wnioski i Znaczenie Prawidłowej Eksploatacji

Przekładnia obrotu w maszynach Wacker Neuson to skomplikowany i niezwykle ważny podzespół, który gwarantuje efektywność i bezpieczeństwo pracy. Zrozumienie jej budowy, zasady działania oraz znaczenia schematów technicznych jest fundamentem dla właściwej eksploatacji i konserwacji. Regularny serwis, stosowanie odpowiednich środków smarnych i terminowe usuwanie drobnych usterek to klucz do długiej i bezawaryjnej pracy, minimalizującej przestoje i koszty operacyjne.
