Przekładnia kątowa rozrzutnika jest jednym z kluczowych elementów układu napędowego maszyny, odpowiedzialnym za przeniesienie mocy z wałka odbioru mocy (WOM) ciągnika na elementy robocze rozrzutnika. To właśnie ona zmienia kierunek przekazywanej energii mechanicznej, umożliwiając napęd adaptera, przenośnika podłogowego lub innych podzespołów odpowiedzialnych za równomierne rozprowadzenie obornika. Przekładnia w rozrzutniku obornika to element napędowy, który przekształca moc dostarczoną przez ciągnik na odpowiednią siłę napędową do mechanizmów rozrzutnika. Jest to jeden z najważniejszych elementów zapewniających prawidłowe działanie rozrzutnika obornika.
Rola rozrzutników obornika w rolnictwie
Rozrzutniki obornika to kluczowe maszyny stosowane w rolnictwie, szczególnie w procesach nawożenia gleb. Służą one do równomiernego rozprowadzania obornika, kompostu, nawozów organicznych i innych materiałów na powierzchni pól uprawnych. Obornik jest doskonałym nawozem naturalnym oraz źródłem składników odżywczych, substancji organicznej - próchnicy, a także korzystnej flory bakteryjnej.

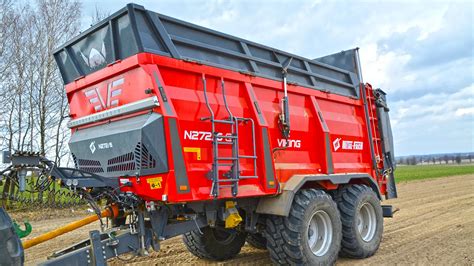

Roztrząsacz obornika to skrzynia z przenośnikiem podłogowym (jednoosiowa lub dwuosiowa), która w tylnej części wyposażona jest w urządzenie rozdrabniające i rozrzucające obornik. Wał odbioru mocy lub silnik hydrauliczny z hydrauliki pojazdu napędza tak zwany adapter, czyli zespół noży, który zamocowany jest na specjalnych wałkach. Podczas pracy, ten zespół noży, obracając się, rozdrabnia i rozrzuca obornik po polu. Wyróżniamy dwa rodzaje adapterów: z wałami poziomymi oraz pionowymi.
Aby obornik przesuwał się w kierunku zespołu rozrzucającego, w rozrzutniku montuje się taśmę składającą się z listew napędzanych łańcuchem albo ścianki przesuwające się razem z podłogą. Najczęściej stosuje się napęd zależny od prędkości wałka odbioru mocy lub hydrauliczny napęd posuwu taśmy. Zdarza się jednak, że w celu zapewnienia równomierności rozrzucenia obornika łańcuch podajnika napędzany jest od kół jezdnych rozrzutnika. Roztrząsacz może służyć również do nawożenia takimi nawozami naturalnymi jak kompost, torf czy nawozy zielone.
Należy pamiętać o tym, że w 2018 roku skrócone zostały terminy nawożenia pól. Związane jest to z wejściem w życie „Programu działań mającego na celu zmniejszenie zanieczyszczenia wód azotanami pochodzącymi ze źródeł rolniczych oraz zapobieganie dalszemu zanieczyszczeniu”, który obowiązuje od lipca 2018 roku. Zgodnie z tym programem tereny niemal całej Polski stały się obszarami szczególnie narażonymi, tak zwanymi OSN-ami.
Funkcje i znaczenie przekładni w rozrzutniku
Zapewnienie ruchu mechanizmów roboczych
Celem przekładni jest umożliwienie precyzyjnego dostosowania prędkości obrotowej wirników lub innych mechanizmów odpowiedzialnych za rozrzut materiału. Przekładnia umożliwia przeniesienie mocy z silnika ciągnika na mechanizmy robocze rozrzutnika. Bez niej mechanizmy rozrzutnika nie mogłyby efektywnie rozprowadzać materiału.
Regulacja i dostosowanie parametrów
Dzięki przekładni możliwa jest regulacja prędkości obrotowej wirników, co jest kluczowe w przypadku różnych rodzajów materiałów, które rozrzutnik ma rozprowadzać. Mechanizm przekładni w rozrzutniku obornika często pozwala na dostosowanie prędkości roboczej. Przekładnia odpowiedzialna jest także za dostosowanie momentu obrotowego, co jest istotne w przypadku zmiennego oporu w trakcie rozrzutu.
Zwiększenie efektywności i trwałości
Dzięki odpowiedniemu doborowi przekładni możliwe jest bardziej optymalne wykorzystanie mocy ciągnika, co wpływa na oszczędności paliwa. Przekładnia umożliwia precyzyjne dostosowanie prędkości rozrzutu, co jest kluczowe w celu uzyskania równomiernego nawożenia. Przekłada się to na optymalizację wydajności paliwowej. Dodatkowo, przekładnia pomaga rozłożyć obciążenia mechaniczne równomiernie na elementy robocze rozrzutnika, co przyczynia się do dłuższej trwałości całej maszyny.
Zrozumienie układu napędowego maszyn Cat®: skrzynia biegów, przekładnia główna i inne podzespoły

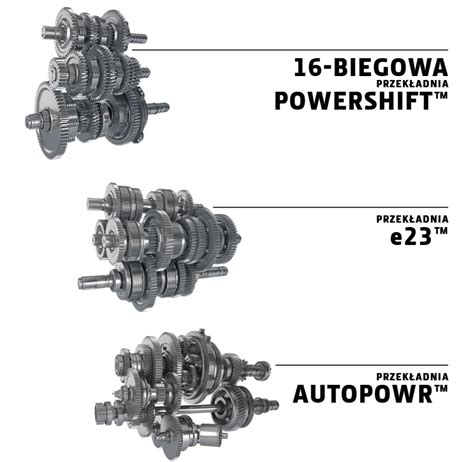

Rodzaje przekładni stosowanych w rozrzutnikach
W zależności od konstrukcji rozrzutnika obornika oraz wymagań dotyczących jego pracy, stosowane są różne rodzaje przekładni.
Przekładnia kątowa
Przekładnie kątowe w rozrzutnikach zmieniają kierunek przepływu momentu o 90°, dzięki czemu wał napędowy WOM ustawiony równolegle do osi ciągnika może zasilić poprzeczny wał przenoszący napęd na zespół wyrzutowy. Jednocześnie redukuje lub utrzymuje prędkość obrotową - zależnie od wybranego przełożenia. Na przykład, przekładnie o przełożeniu 1:1,5 zwiększają moment o 50% przy niższych obrotach. Przekładnia mała o średnicy wałka fi-35, przeznaczona do rozrzutników obornika polskiej produkcji, jest elementem układu napędowego odpowiedzialnym za przenoszenie momentu obrotowego pomiędzy wałkami napędowymi przenośnika podłogowego. Zapewnia ona płynną, równomierną i niezawodną pracę mechanizmu transportowego, gwarantując stabilne przesuwanie materiału w skrzyni ładunkowej rozrzutnika. Wykonana z wysokiej jakości stali i żeliwa, odporna na ścieranie, obciążenia dynamiczne oraz korozję, zapewnia długą żywotność nawet w trudnych warunkach polowych, co jest cechą wyróżniającą polskie produkty.
Przekładnia pasowa
Jest jednym z najczęściej stosowanych rozwiązań w rozrzutnikach obornika. Przekładnia pasowa przenosi napęd za pomocą paska, który łączy koło pasowe napędu ciągnika z kołem pasowym w rozrzutniku. Charakteryzuje się prostą konstrukcją, ale może wymagać regularnej konserwacji w celu utrzymania odpowiedniego napięcia pasa.
Przekładnia łańcuchowa
W niektórych rozrzutnikach obornika stosuje się przekładnie łańcuchowe, które są bardziej wytrzymałe i mniej podatne na zużycie niż pasy. Przekładnia łańcuchowa zapewnia bardziej stabilny transfer napędu, co jest przydatne w cięższych warunkach pracy, gdzie występuje większe obciążenie mechanizmów roboczych.
Przekładnia zębata
Przekładnia zębata to rozwiązanie wykorzystywane w bardziej zaawansowanych rozrzutnikach obornika, które oferują precyzyjne sterowanie momentem obrotowym i prędkością obrotową. Przekładnia tego typu jest bardziej trwała, ale może być droższa i bardziej skomplikowana w utrzymaniu.
Przekładnia ślimakowa
Przekładnia ślimakowa stosowana jest w niektórych modelach rozrzutników obornika, które wymagają dużych przełożeń.
Budowa i dobór przekładni kątowej
Choć producenci różnią się detalami, przekładnie kątowe w rozrzutnikach mają wspólne moduły: korpus, parę kół stożkowych, łożyska, uszczelnienia i pokrywę serwisową. Zrozumienie funkcji każdego elementu ułatwia dobór zamienników i planowanie konserwacji.
Wpływ przełożenia na pracę rozrzutnika
Przełożenie decyduje, czy przekładnie kątowe w rozrzutnikach postawią na prędkość wału wyrzutowego, czy na jego moment roboczy. Jeśli maszyna to lekki rozrzutnik 4-6 t, potrzebne są wysokie obroty, by równomiernie sypać lekki, suchy materiał. Idealnym przykładem jest przekładnia do rozsiewacza MZ15 1:1 - z aluminiowym korpusem, wałkiem Ø 25 mm, rozstawem śrub 80 × 80 mm i nominalnymi 540 obr./min na WOM. Gdy rozrzutnik waży 8-14 t i nierzadko wyrzuca mokry obornik lub wapno, liczy się przede wszystkim moc na wale. Tutaj lepiej sprawdza się przekładnia kątowa 1:1,5 Ø 25 mm z tworzywowym, lecz wzmocnionym korpusem odpornym na korozję. Redukcja obrotów o ⅓ podnosi moment wyjściowy o 50%, co zmniejsza wrażliwość na przeciążenia i obniża wibracje całego układu napędowego.
Konserwacja i typowe usterki przekładni
Zasady prawidłowej eksploatacji i serwisowania
Eksploatacja rozrzutnika obornika odbywa się w warunkach dużego zapylenia, stałego kontaktu z materiałem organicznym i zmiennych obciążeń mechanicznych. Okresowy serwis przekładni kątowej powinien być wykonywany co najmniej raz w roku - najlepiej po zakończeniu prac polowych. To moment, kiedy obciążenia są już za nami, a maszyna trafia do przechowywania. Stosując powyższe zasady, można znacząco przedłużyć żywotność przekładni oraz uniknąć kosztownych napraw w przyszłych sezonach.
Odpowiedni film olejowy chroni zęby i łożyska przed scuffingiem (zacieraniem), a skuteczne uszczelniacze zatrzymują mieszankę oleju, wody i pyłu. Przeciętna przekładnia MZ80 mieści około 0,6 litra oleju; pierwszy serwis zalecany jest po 50 godzinach pracy, a kolejne co 250 godzin lub raz w sezonie. W korpusach aluminiowych stosuje się simmering z wargą przeciwpyłową, natomiast dla przekładni z odlewu można użyć zwykłego NBR. Niezależnie od typu przekładni (pasowej, łańcuchowej, zębatej czy ślimakowej) regularne przeglądy i konserwacja są niezbędne, aby zapewnić długowieczność urządzenia.
Powszechne problemy i ich diagnostyka
Choć dobrze serwisowane przekładnie kątowe w rozrzutnikach mogą przeżyć kilka sezonów, wysyłają sygnały ostrzegawcze na długo przed ostateczną awarią. Zużycie elementów przekładni następuje z czasem, zwłaszcza w przypadku rozrzutników obornika pracujących w trudnych warunkach.
- Metaliczny klik pod pełnym ładunkiem: Krótki, metaliczny klik pod pełnym ładunkiem oznacza najczęściej wybity luz na kołach stożkowych lub pęknięty ząb. Jeśli ubytek obejmuje ponad 10% powierzchni, wymiana całej jednostki jest tańsza niż regeneracja.
- Czarny film na obudowie: Czarny film na obudowie to klasyczny objaw zużytego simmeringu. Zamiast dolewać olej, należy zamontować uszczelnienie z podwójną wargą - na przykład simmering 35×56×12 mm - i od razu wypłukać korpus świeżym olejem 80W-90, aby usunąć kwasowy kondensat.
- Przegrzewanie obudowy: Jeżeli po godzinie pracy obudowa przekładni przekracza 80°C, powodem bywa niski poziom oleju albo zbyt gęsta lepkość przy niskiej temperaturze otoczenia. W zimie zaleca się przejście na olej 75W-90, natomiast latem należy zadbać, by wskaźnik poziomu we wzierniku był zawsze w połowie okienka.
- Wibracje wału wyrzutowego: Wyczuwalne wibracje wału wyrzutowego to sygnał, że łożysko wejściowe jest już częściowo zatarte. Należy zdemontować wałek, a zużyte łożysko zastąpić łożyskiem stożkowym 30216 o wymiarach 80×140×28,25 mm. Wymienić należy jednocześnie olej i uszczelniacz, ponieważ opiłki zatartego łożyska potrafią w kilka godzin zniszczyć koła spiralne.
Kiedy wymiana jest konieczna?
Gdy przekładnia wykazuje poważne objawy zużycia, konieczna może być wymiana jej elementów. Gdy koła zębate są wyszczerbione na więcej niż 10%, remont częściowy zwykle mija się z celem - czas i koszt dorównują cenie nowej jednostki. W roli zamiennika może sprawdzić się przekładnia kątowa podwójna 1:1,5 Agroplast. W przypadku wymiany należy zmierzyć kwadrat rozstawu śrub (np. 80x80 mm, 90x90 mm, 100x100 mm). Zaleca się użycie śrub klasy 8.8 i dokręcenie ich krzyżowo momentem 45 Nm. Koszt zakupu i napraw zaawansowanych przekładni może wiązać się z wyższymi wydatkami, co stanowi barierę dla niektórych rolników.
Regularnie serwisowane przekładnie kątowe w rozrzutnikach potrafią przeżyć trzy komplety łańcuchów podłogowych. Kluczem jest dobór właściwego przełożenia, szczelne simmeringi i olej o lepkości dopasowanej do obciążeń sezonu. Na rynku dostępne są zarówno kompletne jednostki 1:1, jak i wzmocnione przekładnie 1:1,5, a także pełna paleta łożysk i uszczelek, które pozwolą odnowić starszą przekładnię niewielkim kosztem. Rozrzutniki obornika takie jak Fortschritt T-088 czy Polskie rozrzutniki to przykłady maszyn, do których dostępne są różnorodne części zamienne.
Przekładnia w rozrzutniku obornika jest kluczowym elementem, który zapewnia efektywne i precyzyjne rozrzucanie nawozów organicznych na polach uprawnych. Wybór odpowiedniego typu przekładni (pasowej, łańcuchowej, zębatej czy ślimakowej) zależy od specyficznych potrzeb maszyny oraz warunków pracy. Dzięki prawidłowo dobranej i konserwowanej przekładni możliwe jest uzyskanie większej efektywności, oszczędności paliwowych oraz dłuższej trwałości maszyn rolniczych.
