Instrukcja Obsługi Minikoparki Yanmar SV18

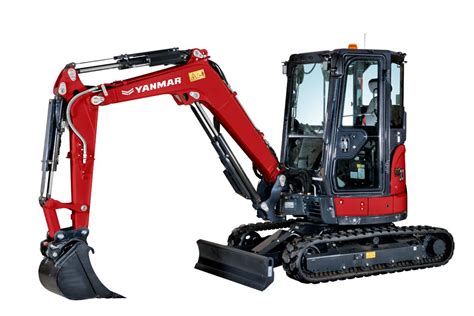

Minikoparka Yanmar SV18 to maszyna zaprojektowana do ciężkiej, ciągłej pracy, charakteryzująca się mocą i stabilnością w każdych warunkach. Jest to synonim wydajności w klasie 1.8t, idealny do pracy z twardym gruntem i głębokimi wykopami. Yanmar SV18 jest bardzo „spokojną” i przewidywalną maszyną w sterowaniu, co czyni ją idealną również dla osób z mniejszym doświadczeniem, które potrzebują jednak sporej mocy.

Silnik

Minikoparka Yanmar SV18 jest wyposażona w trzycylindrowy silnik wysokoprężny YANMAR nowej generacji o pojemności 854 cm3 i mocy 9,9 KW. Silnik ten charakteryzuje się niską emisją spalin i jest chłodzony cieczą. Rodzajem paliwa jest olej napędowy.

• Rodzaj paliwa: olej napędowy
• Moment obrotowy: 51,4 Nm

Układ Hydrauliczny

System hydrauliczny Yanmar SV18 oparty jest na hydraulicznej pompie wielotłoczkowej, która gwarantuje wykonanie trzech ruchów jednocześnie, zapewniając moc, precyzję i szybkość. System ten charakteryzuje się proporcjonalnym rozkładem natężenia przepływu w zamkniętym układzie hydraulicznym, co gwarantuje precyzję i elastyczność ruchów, moc oraz doskonałą jednoczesność wykonywanych czynności.

• Wydatek: 48,3 l/min
• Ciśnienie w układzie roboczym: 200 bar
• Ciśnienie w układzie obrotu: 150 bar
• Przepływ oleju: 48,3 l/min

Układ Jezdny

Układ jezdny minikoparki Yanmar SV18 wyposażony jest w hydraulicznie rozsuwane gąsienice gumowe, co zapewnia większą stabilność i elastyczność w różnych warunkach terenowych. Zabudowa mechanizmu rozstawu podwozia w zabudowie tzw. „ROMB” - opatentowany system YANMAR - zapewnia uszczelnienie mechanizmu przed zabrudzeniami i uszkodzeniami, co przekłada się na trwalsze zabezpieczenia w czasie eksploatacji i niższe koszty eksploatacyjne.

• Szerokość gąsienic: 230 mm
• Zdolność pokonywania wzniesień: 30°
• Prześwit pod maszyną: 160 mm
• Prędkość jazdy: 2,2 km/h / 4,1 km/h
• Nacisk podwozia na podłoże: 0,33 kg/cm2
• Wysokość gąsienic: 350 mm
• Długość całkowita podwozia: 1180 mm

Sterowanie

Sterowanie minikoparką odbywa się w standardzie ISO. Serwosterowanie pracą układu koparki umożliwia uzyskiwanie krótkich cykli pracy i zapewnia duży komfort pracy operatora.

Układ Elektryczny

Instalacja elektryczna w Yanmar SV18 to system 12V, który zapewnia niezawodne zasilanie wszystkich podzespołów.

• Pojemność akumulatora: 45 Ah
• Alternator: 40 A
• Instalacja elektryczna: 12 V

Wymiary

Poniżej przedstawiono kluczowe wymiary minikoparki Yanmar SV18, istotne dla transportu i planowania prac.

Parametry Robocze

Minikoparka Yanmar SV18 oferuje imponujące parametry robocze, umożliwiające efektywne wykonywanie różnorodnych zadań.

• Głębokość kopania: 2580 mm
• Zasięg łyżki na poziomie gruntu: 4040 mm
• Wysokość wysięgnika podnoszenie ładunku: 3760 mm
• Kąt obrotu łyżki: 190°
• Pionowy zasięg kopania: 2140 mm
• Obrót wysięgnika w lewo: 40°
• Obrót wysięgnika w prawo: 80°
• Udźwig minikoparki na maksymalnym zasięgu i zsuniętych gąsienicach: 140 kg

Kabina

Kabina minikoparki Yanmar SV18 jest jedno drzwiowa i posiada certyfikaty ROPS, zapewniając bezpieczeństwo operatora. Jest również wyposażona w udogodnienia zwiększające komfort pracy.

• Oświetlenie robocze: zamontowane na ramieniu, 1 lampa
• System kontrolek: pełen system kontrolek świetlnych oraz ostrzegania dźwiękowego
• Szyby: szyba boczna otwierana przesuwnie
• Wycieraczka: wycieraczka przedniej szyby
• Wentylacja i ogrzewanie: wentylacja i ogrzewanie kabiny
• Blokada: blokada układu sterowania i obrotu

Wyposażenie

Standardowe wyposażenie minikoparki Yanmar SV18 obejmuje elementy zwiększające funkcjonalność i bezpieczeństwo pracy.

• Kamizelka wyróżniająca
• Smarownica
• Gniazdo zapalniczki x 2 szt.
• Mocowanie umożliwiające podnoszenie maszyny
• Lemiesz spycharkowy, z poszerzeniami
• Instalacja dwukierunkowa hydrauliczna do młota lub innego osprzętu
