Układ sterowania dmuchawą w maszynach typu ładowarka teleskopowa opiera się na prostym układzie elektrycznym, w którym kluczową rolę odgrywa przełącznik wielopozycyjny oraz zespół rezystorów (oporników). Zrozumienie ich współpracy pozwala na prawidłową diagnostykę awarii nawiewu.

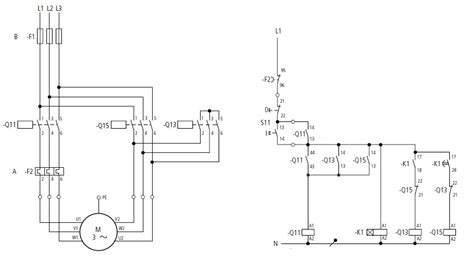

Konstrukcja przełącznika dmuchawy
Standardowy przełącznik stosowany w dmuchawach posiada zazwyczaj 5 pinów i umożliwia pracę w czterech stanach: pozycji wyłączonej (0) oraz trzech stopniach prędkości nawiewu (low, medium, high). Warto wyjaśnić oznaczenia pinów, które często pojawiają się w dokumentacji:
- COM (Common): Wspólny pin zasilający, na który podawane jest napięcie 12V.
- Low / Medium: Wyjścia prowadzące do modułu rezystorów.
- High: Bezpośrednie wyjście na silnik dmuchawy (pomijające rezystory), zapewniające pełne obroty.
- B (Base): Pin często pełniący rolę punktu wspólnego dla masy lub drugiego bieguna zasilania silnika.
Rola rezystorów w regulacji prędkości
Wielu użytkowników błędnie bierze blok rezystorów za element mechaniczny. W rzeczywistości jest to bierny element elektroniczny, którego zadaniem jest ograniczenie natężenia prądu płynącego do silnika dmuchawy.
Działanie układu opiera się na następującej logice:
| Pozycja | Działanie |
|---|---|
| Low | Prąd przepływa przez największy opór (najniższe obroty). |
| Medium | Prąd przepływa przez mniejszy opór (średnie obroty). |
| High | Prąd omija rezystory, zasilając silnik bezpośrednio (maksymalne obroty). |
Diagnostyka awarii dmuchawy
Jeśli po włączeniu przycisku lampka kontrolna świeci, lecz wentylator nie generuje przepływu powietrza, należy podjąć kroki diagnostyczne w określonej kolejności:
- Bezpiecznik termiczny: Często znajduje się bezpośrednio na obudowie dmuchawy. Jego przepalenie jest częstą przyczyną całkowitego braku pracy silnika.
- Szczotki silnika: Zużycie szczotek jest naturalnym procesem eksploatacyjnym. Warto sprawdzić ich stan, zanim podejmie się decyzję o kosztownej wymianie całego napędu.
- Instalacja elektryczna: W starszych maszynach warto prześwietlić przewody pod kątem zaśniedziałych styków lub przerwanych obwodów, szczególnie w okolicach deski rozdzielczej.
Jak Wymontować Wentylator Dmuchawy + Rezystor Peugeot 206
Uwaga: W przypadku problemów z pracą dmuchawy, nie należy utożsamiać przełącznika z samym rezystorem. Przełącznik to element mechaniczny, który wybiera ścieżkę prądu, natomiast rezystor to element elektroniczny, który go ogranicza. W przypadku uszkodzenia silnika, opcją alternatywną do zakupu nowego elementu może być jego profesjonalne przezwojenie.
