Pojawiający się problem z brakiem zasilania wentylatora nawiewu w maszynach JCB, pomimo sprawnego silnika wentylatora, jest częstym wyzwaniem diagnostycznym. Poniższa analiza ma na celu ułatwienie rozwiązania tego problemu zarówno obecnym, jak i przyszłym użytkownikom.
Identyfikacja problemu i wstępna diagnostyka
Kluczowym problemem jest brak działania wentylatora nawiewu, który po bezpośrednim podłączeniu do zasilania okazuje się sprawny (np. po naprawie zatartego łożyska). W takiej sytuacji, pierwszym krokiem diagnostycznym jest sprawdzenie obwodów zasilania. Potwierdzono, że nie ma napięcia na przewodach przy silniku wentylatora.
Sprawdzenie bezpieczników i przekaźników
W przypadku braku zasilania wentylatora, należy dokładnie sprawdzić bezpieczniki. Sprawdzono zarówno bezpieczniki przy kierownicy, jak i główne bezpieczniki przy akumulatorze. Do szybkiego sprawdzenia bezpieczników można użyć próbówki lub multimetru ustawionego na sprawdzanie ciągłości obwodu. Szczególnie pomocne jest to w przypadku bezpieczników z wystającymi stykami u góry, co pozwala na ich szybkie przetestowanie.
Niestety, często schematy bezpieczników i przekaźników dostępne w instrukcjach obsługi (nawet tych odpłatnych, jak service manual 9813-4500-2 dla maszyn 02336575-02356575, datowany na maj 2014) nie zawsze są w pełni czytelne lub kompletne dla danego modelu, zwłaszcza gdy dotyczą nowszych modeli niż posiadany (np. model 541-T70 [T4i] o numerze 02149079).

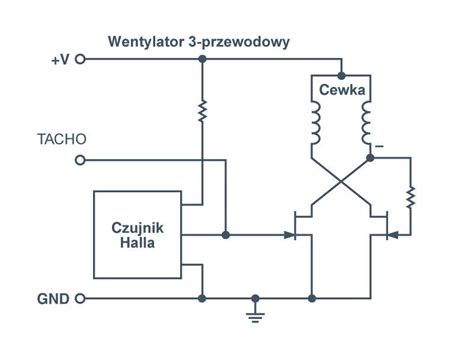

Sterowanie wentylatorem i analiza schematów elektrycznych
Ważnym aspektem diagnostyki jest zrozumienie, w jaki sposób zrealizowane jest sterowanie wentylatorem nawiewu. W analizowanym przypadku sterowanie nawiewem odbywa się za pomocą przycisków, a nie tradycyjnego przełącznika obrotowego. Oznacza to, że układ jest bardziej złożony i prawdopodobnie wykorzystuje sterownik elektroniczny.
Poszukiwanie elementów wykonawczych
W kontekście sterowania przyciskami, mało prawdopodobne jest, aby za regulację prędkości odpowiadał klasyczny opornik dmuchawy. Bardziej prawdopodobne jest zastosowanie MOSFETa lub innego elementu wykonawczego, który może znajdować się w obudowie z radiatorem, często zlokalizowanej w tunelu nawiewu. Ten element wykonawczy jest podłączony do sterownika.
Schematy elektryczne, nawet te, które odnoszą się do sterowania nawiewem i klimatyzacją z panelu przyciskowego, często nie pokazują bezpośrednio wentylatora nawiewu. Mogą one przedstawiać wentylatory dachowe od chłodnicy klimatyzacji, kompresor czy ogrzewanie fotela, ale brakuje szczegółów dotyczących zasilania wentylatora nawiewu. Istnieje możliwość, że przewody z wentylatora dochodzą bezpośrednio do złącz P71 lub P72 w module sterującym, co sugerowałoby, że problem może leżeć wewnątrz tego modułu.
Rozwiązanie problemu i doświadczenia serwisu
W jednym z udokumentowanych przypadków, problem z niedziałającym wentylatorem nawiewu został rozwiązany po interwencji serwisu JCB. Proces diagnostyczny obejmował:
- Dokładne sprawdzenie wszystkich bezpieczników - potwierdzono, że schemat nie zawsze odpowiada rzeczywistości.
- Wymontowanie całego modułu wentylatora z nagrzewnicą - w tym module znajdują się sterownik i kostki połączeniowe.
- Wypięcie i ponowne wpięcie kostek - po tej czynności wentylator zaczął działać.
Powyższe doświadczenie wskazuje, że problemem niekoniecznie był uszkodzony sterownik, a raczej luźne połączenie lub słaby kontakt w jednej z kostek. Często brakuje informacji o dokładnej lokalizacji tych kostek, co utrudnia samodzielną diagnostykę. Mechanizm sterowania prędkością wentylatora jest zazwyczaj realizowany przez element wykonawczy (np. tranzystor), a nie prosty rezystor, i jest zintegrowany z obudową w tunelu nawiewu.
