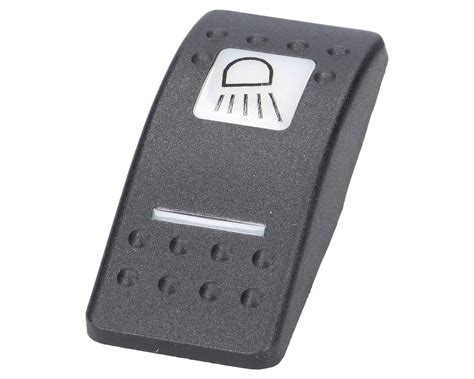

Prezentujemy szczegółowe informacje dotyczące przełącznika kabinowego, znanego również jako włącznik klawiszowy, o numerze katalogowym 701/60000. Jest to kluczowy, uniwersalny element sterujący, szeroko stosowany w panelach bocznych oraz deskach rozdzielczych maszyn JCB.
Kluczowe Cechy i Budowa Modułowa
Charakterystyczną cechą tego przełącznika jest jego budowa oraz uniwersalność zastosowań. Przełącznik posiada 4 wsuwki (piny) podłączeniowe, umieszczone z tyłu obudowy, co jest istotne dla prawidłowego montażu i podłączenia w instalacji elektrycznej maszyny.
Przełącznik sprzedawany jest standardowo jako moduł bazowy (korpus). Na tym korpusie często montuje się dedykowany klawisz, zwany również dekielkiem, z odpowiednim symbolem funkcji. Warto zaznaczyć, że przełącznik może być dostarczony jako korpus z czystym klawiszem lub nawet bez dekielka, co pozwala na większą elastyczność w dopasowaniu do konkretnych potrzeb maszyny i jej funkcji.
Uniwersalność Zastosowania w Maszynach JCB
Ten model przełącznika charakteryzuje się dużą uniwersalnością. Jeden model przełącznika może pełnić różne role w kabinie, co podkreśla jego adaptacyjność do różnorodnych systemów sterowania w maszynach JCB. Tego typu przełączniki są stosowane w wielu generacjach maszyn JCB, włączając w to również te nowsze modele, co świadczy o ich niezawodności i powszechności.
Konsekwencje Niesprawności Przełączników
Sprawność każdego elementu sterującego w maszynie budowlanej jest kluczowa dla bezpieczeństwa i efektywności pracy. Niesprawny przełącznik odpowiedzialny za systemy takie jak SRS (Smooth Ride System) może prowadzić do poważnych problemów, na przykład powodując niebezpieczne bujanie maszyny podczas jazdy z ładunkiem. Podobnie, uszkodzony włącznik koguta uniemożliwia sygnalizację pracy maszyny na drodze, co może stwarzać zagrożenie i być niezgodne z przepisami.
JCB 3CX, 4CX koparko ładowarka rozmieszczenie przycisków w kabinie funkcje, sterowanie.
Weryfikacja, Demontaż i Podłączenie
Przed zamówieniem lub wymianą przełącznika, kluczowe jest wykonanie odpowiedniej weryfikacji. Zaleca się, aby wyjąć stary przełącznik i policzyć ilość styków z tyłu. Ten konkretny model (701/60000) posiada 4 piny, co powinno zgadzać się z wymienianym elementem.
Podczas demontażu należy postępować delikatnie. Przełącznik należy podważać plastikowym narzędziem, aby uniknąć uszkodzenia panelu sterującego. Przy podłączaniu nowego elementu niezwykle ważne jest, aby zwrócić uwagę na kolejność podłączania przewodów, co zapewni prawidłowe działanie funkcji, za którą odpowiada przełącznik.
