Beczkowozy: Urządzenia do Przepychania i Czyszczenia Kanalizacji

Beczkowóz, często określany jako wóz asenizacyjny, to specjalistyczny pojazd przeznaczony do transportu i usuwania płynnych nieczystości. Pełni on kluczową rolę w utrzymaniu infrastruktury sanitarnej, zwłaszcza w miejscach pozbawionych dostępu do sieci kanalizacyjnej. Wykorzystuje się go do opróżniania szamb, przydomowych oczyszczalni ścieków, a także do czyszczenia i udrażniania rur kanalizacyjnych oraz podziemnych instalacji.

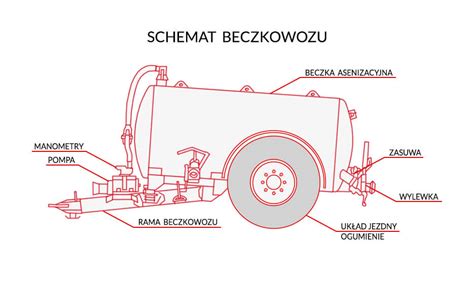

Budowa i Komponenty Beczkowozu

Standardowy beczkowóz to kompleksowa maszyna, w której wszystkie kluczowe komponenty są zamontowane na przystosowanym do przewożenia dużych obciążeń podwoziu samochodowym. Podstawowymi elementami są zbiornik, pompa podciśnieniowa, system węży i rur oraz różnego rodzaju złącza.

Zbiornik

Beczka asenizacyjna jest niezwykle istotną częścią pojazdu, służącą do bezpiecznego transportu toksycznych nieczystości. Zbiornik beczkowozu może mieć pojemność od zaledwie 500 litrów do kilkudziesięciu tysięcy litrów, w zależności od przeznaczenia pojazdu. Beczki mogą być wykonane ze stali albo z tworzywa sztucznego. Stalowe wykonane są zazwyczaj z blachy o grubości od 4 do 8 mm. Im grubsze są ścianki beczki, tym większa jest jej trwałość. Na jej odporność wpływ mają też przegrody, zwane potocznie falochronami. Jest ich zazwyczaj od 1 do 4, w zależności od pojemności beczki. Przegrody te wzmacniają konstrukcję całego zbiornika. Taka beczka musi być dobrze zabezpieczona przed korozją, najlepiej jeśli jest ocynkowana. Beczki stalowe są bardzo popularne, jednak są dość ciężkie, dlatego na rynku są również dostępne beczki z tworzywa sztucznego, choć te ostatnie nie są jeszcze popularne w Polsce.

System Pomp

Kluczowym elementem beczkowozu jest system pomp, odpowiadający za zasysanie i wypływ cieczy. Pompa podciśnieniowa odpowiada za tworzenie podciśnienia, które jest niezbędne do zasysania cieczy do zbiornika. Pompy te często wykorzystują system olejowy oddzielający komorę pompy od cieczy, co zapobiega kontaktowi mechanicznych części z cieczą. Wewnątrz komory pompy tworzy się podciśnienie, które umożliwia wciąganie cieczy do zbiornika.

Do opróżniania zbiornika można zastosować nadciśnienie w jego wnętrzu, co wymusza wypływ cieczy. Niektóre beczkowozy, zwłaszcza te przeznaczone do czyszczenia kanalizacji, wyposażone są również w wysokociśnieniowe pompy wodne. Pobierają one wodę ze specjalnego zbiornika na czystą wodę, aby pod ciśnieniem czyścić kanalizację, przykanaliki i dreny. Wysokociśnieniowy przewód czyszczący, często o długości 60 metrów lub więcej, zakończony jest standardową głowicą czyszcząco-penetrującą, która pod ciśnieniem wody sama wciska się w głąb kanału lub drenu.

Węże i Złącza

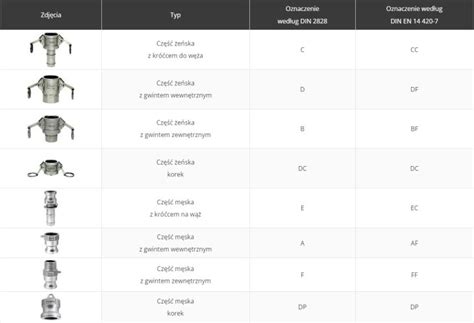

Niezbędne do działania beczkowozu są elastyczne odcinki rur i węży, które zapewniają szczelność i bezpieczeństwo całego systemu, zarówno podczas zasysania, jak i wypływu cieczy. Do łączenia tych elementów w beczkowozach stosuje się różnego rodzaju złącza, w tym najczęściej złącza STORZ, BAUER oraz PERROT.

• Złącza STORZ - Są to złącza symetryczne, które uzyskują szczelność już przy 1/4 obrotu, co ułatwia ich szybkie i łatwe łączenie. Stosuje się je w branży przeciwpożarowej oraz w systemach wodociągowych i kanalizacyjnych ze względu na ich wytrzymałość i prostotę użytkowania.
• Złącza BAUER - Charakteryzują się specjalnym mechanizmem dźwigniowym od strony kulistego wtyku, który zapewnia szczelne połączenie. Są szczególnie popularne w rolnictwie oraz w przemyśle, gdzie wymagane jest szybkie i niezawodne łączenie węży do transportu wody, gnojowicy lub innych płynnych materiałów. Można je też łączyć pod kątem (do 30°).
• Złącza PERROT - Kolejne złącza dźwigniowe, które oferują wysoką szczelność i wytrzymałość. Często znajdują zastosowanie w sytuacjach wymagających bardzo wysokiej odporności na ciśnienie i działanie chemikaliów.

Zasada Działania Beczkowozu

Napełnianie beczkowozu

Beczkowóz rozpoczyna pracę od napełniania zbiornika. Proces napełniania beczkowozu polega na wciąganiu cieczy do zbiornika za pomocą pompy podciśnieniowej. Przed transportem należy sprawdzić poziom napełnienia zbiornika, co jest kluczowe dla bezpiecznego przewozu materiału.

Opróżnianie beczkowozu

Po dotarciu na miejsce przeznaczenia, np. do punktu zlewnego, następuje opróżnianie beczkowozu. Ciecz jest wypompowywana ze zbiornika, często z użyciem nadciśnienia, lub poprzez wylewkę. Po każdym użyciu konieczny jest proces czyszczenia i konserwacji wewnątrz zbiornika i systemu pomp, aby zapewnić higienę i sprawność urządzenia.

Czyszczenie i Udrażnianie Kanalizacji

Beczkowozy z funkcją czyszczenia kanalizacji posiadają dodatkowe wyposażenie, które umożliwia skuteczne przepychanie i płukanie rur. Standardowy wóz asenizacyjny do czyszczenia kanalizacji ma zbiornik podzielony na dwie komory: jedną na czystą wodę dla wysokociśnieniowej pompy wodnej, a drugą na nieczystości pozostałe z płukania lub nieczystości komunalne. Obie komory mają włazy rewizyjne oraz króćce do napełniania i opróżniania. Kompresor jest standardowo połączony ze zbiornikiem na nieczystości poprzez zawór dwukulowy oraz syfon.

Wóz wyposażony jest w zwijadło hydrauliczne na wysokociśnieniowy przewód czyszczący, który jest zakończony głowicą czyszcząco-penetrującą. Ta głowica, pod ciśnieniem wody, samodzielnie wciska się w głąb kanału lub drenu, usuwając osady i zatory.

Rodzaje, Zastosowania i Wymagania Techniczne

Specyfikacje Pojemności i Masowych

Beczki asenizacyjne są produkowane w różnych pojemnościach i z różnymi specyfikacjami materiałów, z których wykonany jest beczkowóz. Całkowita masa pojazdu asenizacyjnego zazwyczaj wynosi od 8 do 12 ton, ale może być znacznie większa, w zależności od gęstości przewożonej cieczy oraz wyposażenia dodatkowego. Istnieją również beczkowozy o pojemności wynoszącej zaledwie 500 litrów, ale i takie przekraczające 30 000 litrów.

Główne Zastosowania

Beczkowozy znajdują zastosowanie w wielu sektorach:

• Gospodarka komunalna: Samorządy oraz firmy komunalne wykorzystują beczkowozy do zarządzania odpadami sanitarnymi, w tym usuwania ścieków i fekaliów z szamb i osadników przydomowych oczyszczalni ścieków.
• Rolnictwo: Służą do transportu odpadów z hodowli zwierząt (np. gnojowicy) oraz w procesach nawożenia pól.
• Przemysł: Wykorzystywane są do opróżniania zbiorników magazynowych, usuwania rozlewów i zanieczyszczeń, a także do transportu wody (niekoniecznie pitnej, chyba że beczkowóz jest specjalnie przystosowany do tego celu).
• Sytuacje awaryjne: W przypadku awarii kanalizacji, zatorów lub rozlewów, beczkowozy są niezastąpione do szybkiego usuwania płynnych odpadów. Mogą być również używane do dostarczania wody w miejsca pożaru, jeśli są odpowiednio wyposażone.

Wymagania Prawne i Kwalifikacje

Eksploatacja beczkowozu wiąże się z szeregiem wymagań prawnych i technicznych:

• Rejestracja: Pojazdy asenizacyjne muszą być zarejestrowane, podobnie jak inne pojazdy ciężarowe o masie całkowitej przekraczającej 3,5 tony.
• Kwalifikacje: Operatorzy beczkowozów muszą posiadać odpowiednie kwalifikacje i uprawnienia do prowadzenia pojazdów ciężarowych oraz obsługi specjalistycznego sprzętu, jak np. pompy.
• Atesty i Pozwolenia: Firmy świadczące usługi asenizacyjne muszą dysponować odpowiednimi atestami i pozwoleniami od organów ochrony środowiska, aby legalnie wywozić ścieki komunalne i przemysłowe do oczyszczalni.

Asenizacja: Usługi i Koszty

Asenizacja to profesjonalne usuwanie płynnych nieczystości z danego terenu. Wiele gospodarstw domowych i rolnych, które nie mają możliwości podłączenia się do sieci kanalizacyjnej, korzysta z usług asenizacyjnych dla opróżniania szamb lub przydomowych oczyszczalni ścieków. Firmy zajmujące się wywozem nieczystości płynnych dysponują specjalnymi pojazdami asenizacyjnymi do wywozu ścieków czy fekaliów, odbierając je bezpośrednio z szamb i dowożąc do punktów zlewnych.

Koszt wynajmu i eksploatacji

Koszt wynajmu beczkowozu jest zmienny i zależy od wielu czynników, takich jak pojemność, typ pompy oraz dodatkowe wyposażenie. Wynajęcie beczkowozu może kosztować od stu do nawet kilku tysięcy złotych za dobę. Do kosztów operacyjnych należy doliczyć także paliwo, konserwację oraz potencjalne naprawy.

Wybór i zakup beczkowozu

Wybór odpowiedniego beczkowozu jest istotny i powinien uwzględniać specyficzne potrzeby operacyjne. Proces ten zazwyczaj przebiega w kilku krokach:

1. Określenie wymagań: Należy dokładnie określić, jakie są wymagania dotyczące pojemności, typu pompy oraz dodatkowego wyposażenia beczkowozu.
2. Wybór dostawcy: Warto sprawdzić oferty różnych dostawców i producentów beczkowozów, korzystając z lokalnych dealerów, stron internetowych czy specjalistycznych firm zajmujących się sprzedażą i wynajmem maszyn.
3. Złożenie zapytania ofertowego: Po wyborze kilku potencjalnych dostawców, należy złożyć zapytania ofertowe, aby uzyskać szczegółowe informacje o dostępnych modelach, cenach oraz warunkach.
4. Negocjacje i finalizacja umowy: Po otrzymaniu i porównaniu ofert, można przystąpić do negocjacji warunków. Ważne jest, aby wszystkie ustalenia były jasno określone w umowie.
5. Dostawa i odbiór: Po finalizacji umowy firma zorganizuje dostawę beczkowozu do miejsca docelowego.

Specyfikacje Techniczne Wozów Asenizacyjnych z Funkcją Czyszczenia Kanalizacji

Poniżej przedstawiono przykładowe specyfikacje wozów asenizacyjnych z funkcją czyszczenia kanalizacji, obejmujące ich standardowe wyposażenie oraz typy i pojemności:

Wyposażenie Standardowe

• Zbiornik standardowego wozu asenizacyjnego podzielony na 2 komory (wg życzenia klienta):
  • na czystą wodę dla wysokociśnieniowej pompy wodnej
  • na nieczystości pozostałe z płukania lub nieczystości komunalne
• Każda z komór posiada właz rewizyjny oraz króćce umożliwiające napełnienie i opróżnienie.
• Wóz dodatkowo wyposażony w pompę wysokociśnieniową napędzaną hydraulicznie lub od WOM (w przypadku zestawu GARDA JET).
• Kompresor połączony standardowo ze zbiornikiem poprzez zawór dwukulowy oraz syfon, obsługuje zbiornik na nieczystości jak zwykły wóz asenizacyjny.
• Wysokociśnieniowa pompa wodna pobiera wodę ze zbiornika na czystą wodę do czyszczenia kanalizacji, przykanalików i drenów.
• Wóz z funkcją czyszczenia kanalizacji posiada również zwijadło hydrauliczne na wysokociśnieniowy przewód czyszczący o długości 60m (inne długości na życzenie Klienta).
• Przewód czyszczący zakończony jest standardową głowicą czyszcząco-penetrującą, która pod ciśnieniem wody sama wciska się w głąb kanału bądź też drenu.

Typy i Pojemności Wozów

Konstrukcja wozów asenizacyjnych jest zazwyczaj samonośna. Poniższa tabela przedstawia przykładowe modele z różnymi specyfikacjami:
