Regulacja aparatu zapłonowego w glebogryzarce Viking z silnikiem Briggs & Stratton

Artykuł ten koncentruje się na problemach związanych z ustawieniem i regulacją aparatu zapłonowego, głównie w silnikach Briggs & Stratton stosowanych w glebogryzarkach i kosiarkach, w tym modelach takich jak Viking MB650. Przedstawia typowe usterki, metody diagnozy oraz wskazówki dotyczące naprawy i konserwacji.

Typowe problemy z układem zapłonowym i ich przyczyny

Wielu użytkowników glebogryzarek i kosiarek z silnikami Briggs & Stratton boryka się z problemami z układem zapłonowym, które często prowadzą do trudności z uruchomieniem silnika lub jego niestabilnej pracy. Najczęstsze przyczyny to:

• Zerwany klin na kole magnesowym: Jest to bardzo częsta usterka, zwłaszcza po gwałtownym zatrzymaniu silnika, np. w wyniku uderzenia noża w kamień lub pniak. Klin, zazwyczaj aluminiowy, działa jako bezpiecznik, chroniąc wał przed uszkodzeniem. Jego zerwanie powoduje przestawienie zapłonu, co objawia się strzelaniem w wydech lub gaźnik, trudnościami z uruchomieniem (silnik "odbija" szarpak), a nawet całkowitym brakiem możliwości odpalenia.
• Uszkodzenie wału korbowego lub koła magnesowego: W rzadkich przypadkach, przy bardzo silnym uderzeniu, może dojść do skrzywienia wału lub pęknięcia koła magnesowego. Wymiana tych elementów na części z innego modelu silnika może również wymagać ponownej regulacji zapłonu.
• Niewłaściwe ustawienie rozrządu: W przypadku remontów silnika, błędne pozycjonowanie zębatki wału rozrządu lub niewłaściwe ustawienie zapłonu może prowadzić do podobnych objawów jak zerwany klin.
• Problemy z cewką zapłonową: Cewka może ulec uszkodzeniu (np. być wrażliwa na temperaturę), co skutkuje brakiem iskry lub jej osłabieniem, uniemożliwiając rozruch silnika.
• Zanieczyszczony gaźnik lub problemy z dostawą paliwa: Choć bezpośrednio nie dotyczą zapłonu, mogą prowadzić do wypadania zapłonu przy zbyt bogatej lub zbyt ubogiej mieszance, co utrudnia diagnozę.
• Nieprawidłowa przerwa na świecy zapłonowej: Zbyt mała lub zbyt duża przerwa na świecy może prowadzić do niestabilnej pracy silnika i strzelania w wydech.

Diagnostyka i regulacja

Aby skutecznie zdiagnozować i naprawić problemy z układem zapłonowym, należy przeprowadzić szereg czynności:

Sprawdzenie klina na kole magnesowym

To podstawowa czynność diagnostyczna. Aby sprawdzić klin, należy odkręcić nakrętkę mocującą koło magnesowe na osi silnika. Jeśli klin jest ścięty lub przesunięty, należy go wymienić na nowy, zazwyczaj aluminiowy. Należy pamiętać, że nóż pełni funkcję koła zamachowego, więc silnik ZAWSZE zerwie wpust bez noża. Nakrętkę na kole magnesowym należy dokręcić z momentem ok. 74 Nm.

Ustawienie wyprzedzenia zapłonu

W silnikach Briggs & Stratton wyprzedzenie zapłonu jest kluczowe dla prawidłowej pracy. W przypadku silników z przerywaczem, zalecana przerwa na przerywaczu wynosi 0,20 mm. Odległość cewki od koła magnesowego powinna mieścić się w zakresie 0,10-0,15 mm. Wyprzedzenie zapłonu należy ustawić na 3,5 mm przed górnym martwym punktem (GMP) tłoka. W przypadku braku widocznych znaków na wale korbowym, rozrząd ustawia się tak, aby oba zawory były lekko uchylone przy maksymalnym górnym położeniu tłoka. Zębatka wału powinna być zamocowana na klinie, a znak ustawienia znajduje się na dziesiątym zębie licząc zgodnie z ruchem wskazówek zegara.

W nowszych silnikach przestawienie zapłonu jest często niemożliwe ze względu na czujnik zapłonu przykręcony do obudowy na stałe, bez możliwości regulacji. W takich przypadkach problemem może być uszkodzony impulsator lub zastosowanie koła magnesowego z innego modelu silnika.

Sprawdzenie iskry i świecy zapłonowej

Należy wykręcić świecę i sprawdzić, czy jest iskra. Powinna być jasnoniebieska, a nie żółta czy czerwona. Nawet jeśli iskra jest na zewnątrz, nie oznacza to, że jest odpowiednia w cylindrze. Warto również sprawdzić odległość elektrod na świecy, ustawiając ją na 0,5-0,6 mm. Mokra świeca, mimo obecności iskry, może świadczyć o problemach z zapłonem lub niewłaściwym składzie mieszanki.

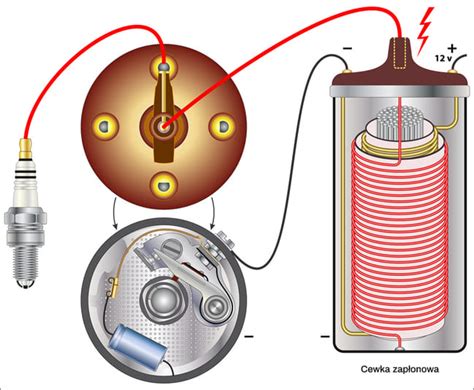

Kontrola cewki zapłonowej

Jeśli podejrzewamy problem z cewką, należy sprawdzić jej oporność, która powinna wynosić około 0,30 Ω. Zepsuta cewka może pokazywać zmienne wartości. W przypadku braku iskry, należy upewnić się, że cewka nie jest założona "do góry nogami" i że kabelek od gaszenia nie jest zwarty do masy.

Regulacja obrotów i gaźnika

W silnikach Briggs & Stratton obroty reguluje się za pomocą sprężynek regulatora. Falujące obroty, zwłaszcza na niskich i średnich prędkościach, często wskazują na zużycie tych sprężynek. Zaleca się wymianę obu sprężynek (cienka i grubsza) na nowe, oryginalne. Minimalna zmiana ich naciągu ma duży wpływ na pracę regulatora. Dźwignia regulatora odśrodkowego powinna być odpychana przez plastikowy element między metalowymi ciężarkami. Gaźnik należy wyczyścić, sprawdzić membranę i ewentualnie użyć zestawu naprawczego. Ustawienie podstawowe gaźnika to 1¼ obrotu wykręconej śruby regulacyjnej.

Inne potencjalne problemy

• Lewe powietrze: Może powodować wzrost obrotów i przymknięcie regulatora, co jest fałszywym tropem.
• Zapisane błędy: W niektórych systemach mogą wskazywać na odwrotne problemy niż rzeczywiste dane z korekt (np. uboga mieszanka na wysokich, bogata na jałowym).
• Kompresja silnika: Niskie sprężanie (poniżej 4.5 atm) może powodować problemy z zapłonem. Normalne wartości to 5.5 - 6.0 atm.
• Wyłącznik zapłonu: Uszkodzony wyłącznik lub kabelek idący od cewki do wyłącznika może powodować brak iskry.
• Czujniki wału lub wałków rozrządu: Ich awaria może być przyczyną przestawienia zapłonu.

W przypadku trudności z uruchomieniem silnika lub jego niestabilnej pracy, zawsze należy zacząć od kompleksowej diagnostyki, począwszy od sprawdzenia najprostszych elementów, takich jak klin na kole magnesowym i świeca zapłonowa.
