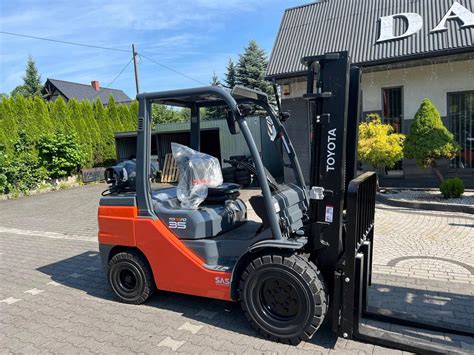

W halach magazynowych bardzo użytecznymi sprzętami są wózki widłowe. Poza maszynami ręcznymi oraz akumulatorowymi wykorzystywane są pojazdy spalinowe. Wśród nich znajduje się również wózek widłowy gazowy, który stanowi jedno z najczęściej stosowanych rozwiązań, dzięki swojej efektywności oraz prostej obsłudze. Wózki widłowe zasilane gazem, w tym gazem LPG, są niezbędnymi maszynami w wielu branżach, takich jak logistyka, magazynowanie czy przemysł, które wymagają efektywnego transportu towarów. Kluczowym elementem w takich wózkach jest butla gazowa, która zasila silnik maszyny. Butla w wózku widłowym napędzanym gazem pełni funkcję zbiornika paliwa.
Zalety wózków widłowych gazowych
Wózki widłowe z napędem LPG cieszą się sporym zainteresowaniem wśród przedsiębiorców. Są bowiem tańsze w eksploatacji niż modele zasilane benzyną lub olejem napędowym, co pozwala długo pracować na jednej butli. Wózki gazowe charakteryzują się wysoką wydajnością i niższymi kosztami eksploatacji. Zdecydowanie tańsze są również koszty konserwacji widlaków na gaz niż np. widlaków spalinowych, ponieważ LPG wytwarza mniej osadów silnikowych niż benzyna.
W odróżnieniu od wózków widłowych z silnikiem spalinowym, modele gazowe można używać w pomieszczeniach zamkniętych, o ile te pomieszczenia są prawidłowo wentylowane. Dzięki zastosowaniu nowoczesnych systemów filtrowania wózki widłowe gazowe mogą być wykorzystywane nawet wewnątrz budynków.
Specyfika budowy i działania butli gazowej do wózków widłowych
Butla gazowa do wózka widłowego to zbiornik na paliwo, którego podstawowym zadaniem jest zapewnienie bezpieczeństwa, niezawodności i wygody użytkowania. Butla gazowa do wózków widłowych różni się konstrukcyjnie od tej używanej w domowych kuchenkach. W przeciwieństwie do rozwiązań znanych z gospodarstw domowych, butla do wózka widłowego montowana jest w pozycji poziomej - wtedy syfon wewnętrzny działa prawidłowo, zapewniając równomierne zużycie paliwa.
Elementy konstrukcyjne i system poboru paliwa
Na pierwszy rzut oka butla gazowa do montażu na wózku widłowym bardzo przypomina tradycyjną butlę "kuchenną" montowaną do kuchenek. Jednak kluczową różnicą jest system poboru paliwa, który ułatwia maksymalne wykorzystanie gazu, dzięki specyficznej budowie butli. Butle na gaz wytwarzane są z wysokiej jakości stali i wyposażone w wewnętrzny system poboru gazu (w formie zamontowanego syfonu), który umożliwia maksymalne wykorzystanie gazu zawartego w zbiorniku. Syfon to rurka umieszczona wewnątrz butli, która pobiera gaz z jej dolnej części. Rurka, znajdująca się wewnątrz takiej butli, pozwala sięgnąć dna zbiornika, co nie występuje w butlach do kuchenek gazowych. Dodatkowo, specjalistyczna konstrukcja butli obejmuje zawory zabezpieczające, filtry oraz solidne uszczelnienia, skutecznie minimalizujące ryzyko wycieków.
Kolejną różnicą jest fakt, że butle gazowe do wózków widłowych napełniane są w 80% (ponieważ gaz LPG zwiększa swoją objętość w wysokiej temperaturze), ponadto należy podpinać je w pozycji leżącej, ponieważ gaz podawany jest do silnika w formie płynnej. Gwintowana końcówka, do której mocujemy przewód ciśnieniowy, powinna być ustawiona do dołu.
Butla gazowa w wózku widłowym składa się z kilku kluczowych elementów:
- Pojemnik na gaz - to główny element butli, który przechowuje gaz w postaci płynnej lub gazowej.
- Zawór butli gazowej - znajduje się na górze butli i pełni kluczową rolę w kontrolowaniu przepływu gazu do silnika wózka widłowego.
- Wskaźnik poziomu gazu - pozwala operatorowi wózka widłowego na bieżąco monitorować, ile gazu pozostało w butli.
- Uchwyt butli gazowej - umożliwia łatwy montaż i demontaż butli gazowej w wózku widłowym.
Zasada zasilania gazem

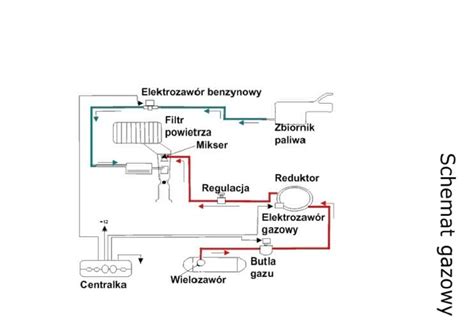

Zasilanie widlaka polega na tym, że po odkręceniu butli gaz za pomocą elastycznego węża jest doprowadzany do elektrozaworu i dalej do reduktora. Tam tworzy się podciśnienie, wprawiające w ruch membrany.
Rodzaje gazu i dobór butli
Butle gazowe do wózków widłowych mogą być wypełnione gazem LPG lub CNG w postaci płynnej. Wózki widłowe, które działają na gazie, najczęściej wykorzystują gaz propan-butan (LPG) lub gaz ziemny (CNG). Ze względu na większą dostępność, większość wózków widłowych zasila się gazem LPG, czyli mieszanką propanu i butanu. Jednak oczywiście, możliwe jest również korzystanie z zasilania gazem ziemnym CNG. Kluczowym czynnikiem przy doborze butli jest typ gazu. Najczęściej stosowany jest LPG, jednak w przypadku pracy w zamkniętych przestrzeniach z ograniczoną wentylacją warto rozważyć CNG, który emituje mniej spalin.
W logistyce i transporcie wewnętrznym powszechnie stosowana jest butla gazowa o pojemności 11 kilogramów. Istotna jest również masa pustej butli, czyli jej waga netto. Pojemność butli powinna być dobrana do czasu pracy wózka.
Dla wielu widlaków istnieje również możliwość przerobienia instalacji Diesel w taki sposób, aby wózek widłowy mógł korzystać z butli z gazem jako źródła napędu.
Wymagania i szkolenia dla operatorów
Każda osoba obsługująca wózek widłowy musi posiadać uprawnienia UDT. Poświadczają one kwalifikacje do obsługi wózków. Nie są one jednoznaczne z tym, że operator ma uprawnienia do wymiany butli gazowej w wózku widłowym. Do tego konieczne jest zdobycie dodatkowych kwalifikacji.
Dodatkowym wymogiem dla osób, które zamierzają kierować wózkami gazowymi, jest odbycie przeszkolenia w zakresie bezpiecznego użytkowania butli oraz jej wymiany. Mówi o tym § 4 ust. 3 rozporządzenia Ministra Rozwoju i Finansów z dnia 15 grudnia 2017 r. w sprawie bezpieczeństwa i higieny pracy przy użytkowaniu wózków jezdniowych z napędem silnikowym. Takie przeszkolenie zwykle jest częścią kursu, który uprawnia do uczestnictwa w egzaminie. Operator z uprawnieniami do wymiany butli może samodzielnie wymienić ją na nową w sytuacji, gdy gaz się skończy.
Szkolenie dla operatorów wózków widłowych, którzy chcą poszerzyć zakres uprawnień o możliwość samodzielnej wymiany butli gazowej, to jednodniowy kurs, który składa się z części teoretycznej i praktycznej. W programie szkolenia znajdują się takie zagadnienia, jak:
- Warunki użytkowania wózków jezdniowych z napędem gazowym.
- Charakterystyka stosowanych paliw.
- Rodzaje instalacji i butli.
- Wymagania dotyczące stanowiska do wymiany butli.
- Kontrola szczelności.
- Postępowanie w sytuacjach zagrożenia.
Operatorzy przechodzą również szkolenie praktyczne, w trakcie którego krok po kroku poznają zasady bezpiecznej wymiany butli.
Kiedy należy wymienić butlę gazową?
Butla gazowa w wózku widłowym, podobnie jak każda inna, z czasem się opróżnia. Jeśli silnik widlaka pracuje nierówno, pojazd gaśnie albo zapala się kontrolka małej ilości gazu, należy wymienić butlę. Wymiana butli gazowej jest konieczna, gdy ciśnienie spada na tyle, że wózek przestaje działać efektywnie lub gdy zaczyna brakować w niej gazu. Bez odpowiedniej ilości LPG napęd gazowy w wózku widłowym przestanie działać, w efekcie pojazd aż do wymiany pustej butli na nową nie będzie nadawał się do użytku. Żeby uniknąć zastoju w pracy, wymianę butli gazowej w wózku widłowym warto przeprowadzić, zanim zabraknie LPG.
Gaz, jako rodzaj paliwa, nie ulega przeterminowaniu, ponieważ z czasem nie traci swoich właściwości. Jednak każda butla gazowa ma określoną przez Urząd Dozoru Technicznego datę legalizacji.
Procedura bezpiecznej wymiany butli gazowej
Wymiana butli gazowej w wózku widłowym jest procesem wymagającym szczególnej uwagi i precyzji. Ważne jest, aby zachować wszelkie środki ostrożności, aby uniknąć wycieku gazu, który może prowadzić do poważnych zagrożeń. Choć procedura może wydawać się prosta, wymaga odpowiedzialności i świadomości zagrożeń. Bezpieczna wymiana butli gazowej wymaga odpowiedniego przygotowania.
Jak bezpiecznie wymienić zbiornik propanu w wózku widłowym [krok po kroku]
Przygotowanie i środki ostrożności
Zatrzymaj wózek widłowy w bezpiecznym miejscu, które zostało wyznaczone do wymiany butli gazowych, i zaciągnij hamulec postojowy. Pamiętaj, wymianę butli gazowych w wózkach widłowych koniecznie powinno poprzedzać założenie rękawic ochronnych. Gaz może bowiem powodować poważne odmrożenia. Operator powinien być wyposażony w odzież ochronną oraz maskę filtrującą - stosowaną w razie potrzeby.
Kroki wymiany butli
- Odkręć zaślepkę butli.
- Sprawdź stan uszczelek na wyjściu z zaworu.
- Odłącz przewód gazowy, który łączy butlę z systemem zasilania wózka.
- Odpiąć mocowania (zatrzaski). Demontaż pustej butli również wymaga ostrożności.
- Wyjmij zużytą butlę. Zużytą butlę należy umieścić w przeznaczonym do tego miejscu.
- Przed zamocowaniem nowej butli operator powinien dokładnie zapoznać się ze znajdującymi się na niej informacjami (nazwa producenta, numer zbiornika, informacje o ciśnieniu i pojemności, masie ładunku i masie pustej butli). Butla powinna mieć również informację, że jest ważna i dopuszczona do użytkowania.
- Załóż nowy pojemnik.
- Przed ponownym podłączeniem przewodu gazowego do butli, należy dokładnie dokręcić nakrętkę zabezpieczającą.
- Po wykonaniu wszystkich czynności należy powoli odkręcać zawór w pojemniku z gazem, w celu upewnienia się, iż całość instalacji jest szczelna.
Wymiana butli gazowych w wózkach widłowych powinna odbywać się wyłącznie przy użyciu fabrycznych butli. Korzystanie z butli z niepewnych źródeł to zagrożenie dla bezpieczeństwa, a także wysokie kary w razie kontroli. Napełnianie butli gazowej na własną rękę jest niedozwolone; czynność tę mogą przeprowadzać jedynie zakłady, które mają wymagane zezwolenia.
Przechowywanie butli gazowych
Jeśli w magazynie używany jest wózek widłowy na gaz, należy zadbać o to, aby butle były odpowiednio przechowywane. W przypadku przechowywania butli gazowych obowiązuje jedna, niepodważalna zasada: butle zawsze należy ustawiać w pozycji pionowej. Niezachowanie środków ostrożności może być dotkliwe w skutkach. Co więcej, każda butla gazowa musi być odpowiednio opisana.
Wymagania z tym związane zostały określone w rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów oraz w rozporządzeniu Ministra Gospodarki z dnia 6 września 1999 r. w sprawie bezpieczeństwa i higieny pracy przy magazynowaniu, napełnianiu i rozprowadzaniu gazów płynnych.
Kontrola techniczna i legalizacja butli
Istotne jest regularne wykonywanie przeglądów, aby sprzęt utrzymywać w odpowiednim stanie technicznym i zapobiegać usterkom. Badania okresowe powinny być przeprowadzane co rok. Butle na gaz płynny podlegają okresowej kontroli Urzędu Dozoru Technicznego (UDT). W ich trakcie inspektorzy UDT sprawdzają, czy butla została dopuszczona do użytku i czy jest poprawnie zamontowana. Informacje na temat terminu badania, wagi butli, rodzaju gazu itp. można znaleźć na kołnierzu butli. Należy używać wyłącznie takich, które mają aktualne badania. Jest to jedna z podstawowych zasad bezpieczeństwa podczas użytkowania maszyn i urządzeń z napędem gazowym.
Każda butla gazowa stosowana w wózkach widłowych musi przejść proces legalizacji, który potwierdza jej sprawność techniczną na okres 10 lat. Po upływie tego czasu konieczna jest ponowna legalizacja butli gazowej, tak aby potwierdzić, iż nie ma ona żadnych uszkodzeń mechanicznych ani technicznych, które uniemożliwiałyby jej bezpieczne wykorzystanie. Regularna kontrola szczelności butli gazowej to jedna z najprostszych i najskuteczniejszych metod zapobiegania wyciekom.
Bezpieczeństwo użytkowania wózków gazowych
Bezpieczne korzystanie z butli gazowej to absolutny priorytet w pracy z wózkiem LPG. Eksploatując wózek widłowy gazowy, szczególną uwagę należy zwrócić na stan butli. Podczas poruszania się wózkiem i wykonywania manewrów trzeba zachować szczególną ostrożność, aby nie doszło do uszkodzenia butli z gazem. W sytuacji, gdy poczujesz ulatniający się z butli gaz, należy szybko wyłączyć zawór. Zawór butli gazowej powinien być regularnie sprawdzany pod kątem sprawności. Źle zamontowana butla może przeciekać, co stanowi realne zagrożenie dla zdrowia i życia operatora oraz osób w pobliżu.
Wykorzystując wózek widłowy gazowy, trzeba też pamiętać o tym, by nie przekraczać dopuszczalnej ładowności wózka. W przeciwnym razie może dojść do jego przewrócenia się, czego skutkiem może być uszkodzenie butli z gazem i wybuch.
Dobór kosza na butlę
Dobrze dobrany model kosza to nie tylko ochrona, ale też płynna i bezproblemowa praca wózka. Wybierając kosz na butlę gazową, nie warto kierować się wyłącznie ceną. Liczy się jakość wykonania i funkcjonalność. Dobór odpowiedniej butli gazowej do wózka widłowego to decyzja, która wpływa na bezpieczeństwo, efektywność pracy i komfort operatora.
