Kompleksowy Przewodnik po Okablowaniu i Instalacjach Elektrycznych Maszyn JCB

Współczesne maszyny budowlane i rolnicze, takie jak te oferowane przez firmę JCB, są zaawansowanymi technologicznie urządzeniami, których sprawne działanie w dużej mierze zależy od niezawodnych systemów elektrycznych. Zaawansowane systemy elektroniczne zarządzania mocą automatycznie dostosowują parametry pracy do aktualnych potrzeb, a system inteligentnego zarządzania hydrauliką optymalizuje przepływy oleju. Takie rozwiązania wymagają precyzyjnego i bezbłędnego okablowania. Poniższy przewodnik ma na celu przybliżenie zagadnień związanych z diagnostyką, naprawą i identyfikacją części instalacji elektrycznych w maszynach JCB, bazując na rzeczywistych przypadkach i dostępnych narzędziach.

Praktyczne wyzwania z instalacjami elektrycznymi JCB

Uszkodzenia lub nieprawidłowości w okablowaniu maszyn JCB mogą prowadzić do poważnych problemów z funkcjonowaniem, a nawet do całkowitego unieruchomienia sprzętu. Często użytkownicy stają przed wyzwaniem identyfikacji przewodów, zwłaszcza gdy instalacja nie jest oryginalna lub została wcześniej modyfikowana.

Przykład uszkodzonej instalacji w ładowarce teleskopowej JCB 525.67/561061

Użytkownik poszukiwał szczegółowego schematu instalacji elektrycznej dla ładowarki teleskopowej marki JCB, model 525.67/561061. Problem wynikał z uszkodzenia okablowania, które nie było oryginalne, co uniemożliwiało prawidłowe połączenie przewodów po incydencie z trzpieniem pod kierownicą. Uszkodzenie spowodowało unieruchomienie maszyny, a priorytetem było przywrócenie jej pełnej sprawności, w tym działania przełącznika biegów.

Problemy z instalacją elektryczną

Uszkodzenie instalacji elektrycznej objawiało się szeregiem problemów z działaniem kluczowych systemów ładowarki. Do najpoważniejszych należały:

• Niewłaściwe działanie wycieraczki: Brak reakcji lub nieprawidłowa praca wycieraczek uniemożliwia bezpieczne użytkowanie maszyny w trudnych warunkach atmosferycznych.
• Usterki kierunkowskazów: Brak lub nieprawidłowe działanie kierunkowskazów stanowi zagrożenie w ruchu drogowym i podczas manewrowania na placu budowy.
• Problemy ze światłami: Nieprawidłowe działanie oświetlenia (reflektory, światła robocze) obniża widoczność i bezpieczeństwo pracy po zmroku lub w słabo oświetlonych miejscach.
• Awaria deski rozdzielczej: Nieprawidłowe wskazania lub brak reakcji wskaźników na desce rozdzielczej uniemożliwia monitorowanie parametrów pracy maszyny i wykrywanie potencjalnych usterek.
• Problemy z przełącznikiem biegów: Uszkodzenie instalacji wpłynęło również na działanie przełącznika biegów, co jest kluczowe dla mobilności i funkcjonalności ładowarki.

Identyfikacja maszyny i poszukiwanie schematu

W związku z brakiem oryginalnego okablowania i trudnościami w identyfikacji poszczególnych elementów, użytkownik dostarczył zdjęcia tabliczek znamionowych maszyny oraz ramy, na której widnieje numer identyfikacyjny. Na szybach maszyny nie znaleziono żadnych nadrukowanych oznaczeń, które mogłyby pomóc w ustaleniu dokładnej specyfikacji instalacji.

Użytkownik poszukiwał schematu instalacji elektrycznej, który pozwoli na prawidłowe odtworzenie połączeń przewodów. Ze względu na fakt, że okablowanie nie było oryginalne, konieczne jest znalezienie schematu dedykowanego dla modelu JCB 525.67/561061 lub schematu porównywalnego. W przypadku braku oryginalnego schematu pomocne mogą być:

• Ogólne schematy instalacji elektrycznych dla ładowarek JCB z podobnego okresu produkcji, które mogą zawierać podobne rozwiązania i układy.
• Zdjęcia lub schematy instalacji z innych, identycznych maszyn.
• Wsparcie techniczne producenta lub specjalistycznych serwisów JCB, dysponujących dokumentacją techniczną lub doświadczeniem w naprawie podobnych usterek.

Rozwiązywanie problemów z okablowaniem w koparko-ładowarce JCB 3CX Contractor

Inny przypadek dotyczył koparko-ładowarki JCB 3CX Contractor z 2003 roku. Po remoncie silnika okazało się, że kilka przewodów w wiązce było połamanych lub urwanych i nie podłączonych. Użytkownik, chcąc przywrócić pełną sprawność maszyny i prawidłowe podłączenia, odczytał numery z kabli i szukał pomocy w ich identyfikacji.

Identyfikacja konkretnych przewodów

Wątek na forum dotyczył konkretnych przewodów i ich funkcji:

• Kabel 513: Jego zastosowanie było niejasne. Według niektórych źródeł miał iść do "3 terminala" cewki gaszenia, jednak maszyna miała cewkę z dwoma terminalami. W tabeli dopisane "DEST" (przeznaczenie) NH44, którego użytkownik nie był w stanie zidentyfikować.
• Kable 105 i 903: Wchodziły na ESOS pompy (elektryczny wyłącznik dopływu paliwa) oraz kabel 105 również na czujnik temperatury (włącznik) w obudowie pompy wody i dalej na waxstat (element sterujący uruchomieniem zimnego silnika).
• Włącznik termiczny zimnego startu: Użytkownik sprawdzał jego działanie - na zimno był rozwarty, a zwarty na ciepło (ok. 80°C). Uszkodzony lub niepodłączony włącznik/waxstat może skutkować ciągłą pracą pompy na innym kącie wtrysku, co wpływa na twardszą pracę silnika.

Identyfikacja i zamawianie części elektrycznych oraz schematów

Przywrócenie prawidłowego działania instalacji elektrycznej jest kluczowe dla dalszego użytkowania maszyny JCB. Aby to osiągnąć, niezbędne jest właściwe zidentyfikowanie potrzebnych części oraz schematów.

Korzystanie z katalogu części JCB

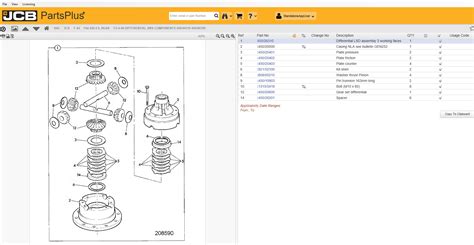

Aby szybko znaleźć odpowiednie części do koparki lub innej maszyny JCB, skorzystaj z katalogu części do koparek JCB. Katalog ten zawiera schematy, numery części i grupy systemów, co ułatwia szybkie znalezienie potrzebnych elementów i zapobiega pomyłkom. Zacznij od wybrania modelu maszyny JCB z katalogu części. To pomoże Ci znaleźć odpowiednie komponenty.

Katalog sortuje części maszyn według sekcji i podmenu. Po wybraniu linii produktów i modelu, przechodzisz do głównych komponentów, takich jak koła, panele nadwozia, układ napędowy, a także elektryka. System ten pomaga zawęzić wyszukiwanie. Katalog grupuje części według układów, takich jak wysięgnik, łyżka, kabina czy elektryka. Każda grupa zawiera szczegółowe schematy, które pokazują każdą część i jej dopasowanie do innych.

Rola schematów części koparki

Schematy zawierają czytelne etykiety i numery części, dzięki czemu identyfikacja jest szybka i łatwa. Jeśli masz wątpliwości co do danej części, schematy pomogą Ci dopasować ją do maszyny. Schematy pomagają uniknąć błędów oraz oszczędzają czas i pieniądze. Diagramy pomagają technikom w efektywnej współpracy i umożliwiają identyfikację zarówno dużych, jak i mniejszych części. W razie problemów można powiększyć lub zmienić widok schematu. Aby zwiększyć dokładność identyfikacji, użyj numeru seryjnego, czyli VIN. Każda maszyna ma unikalny numer seryjny, który pomaga znaleźć części pasujące do konkretnego egzemplarza, co minimalizuje błędy i oszczędza pieniądze.

• Sprawdź zgodność numeru części na schemacie z numerem podanym w instrukcji.
• Jeśli schemat jest trudny do odczytania, poproś o pomoc producenta lub eksperta.
• Zawsze sprawdzaj część w swojej maszynie, aby upewnić się, że jest zgodna ze schematem.

Numery części i kompatybilność

Po znalezieniu części na schemacie, sprawdź jej numer. Zapisz numer części lub skorzystaj z narzędzia do kopiowania w katalogu. Następnie zweryfikuj ten numer w instrukcji obsługi maszyny lub dokumentacji serwisowej. Narzędzia wyszukiwania online w katalogu części do koparek JCB pozwalają na wpisanie numeru części lub nazwy, aby szybko przejść do potrzebnej części. Możesz użyć filtrów, aby zawęzić wyszukiwanie według modelu lub grupy systemów.

Instrukcje serwisowe pomagają znaleźć odpowiednią część, zawierając przejrzyste schematy, numery części i listy dla każdej grupy układów. Wersje cyfrowe tych instrukcji można przechowywać na telefonie lub tablecie, co zapewnia łatwy dostęp do schematów i numerów części, a także poradników rozwiązywania problemów.

Diagnostyka problemów z użyciem kodów błędów JCB

Kody błędów JCB odnoszą się do różnych problemów technicznych, które mogą pojawić się w maszynach tej marki. Kody są wyświetlane na panelach kontrolnych maszyn i pomagają zlokalizować usterkę oraz ułatwić diagnostykę. Każda maszyna JCB zawiera instrukcję obsługi, w której znajdują się podstawowe kody błędów i procedury diagnostyczne. W przypadku jej braku, można ją znaleźć na oficjalnej stronie internetowej JCB oraz otrzymać wsparcie techniczne.

Przykładowe kody błędów i ich znaczenie:

• E0001: Problem z komunikacją modułu sterującego silnika.
• E0301: Niska wartość napięcia zasilania ECU.
• E1001: Błąd czujnika położenia wału korbowego.
• E2002: Problem z ciśnieniem paliwa.
• E3003: Błąd czujnika temperatury płynu chłodzącego.
• E4004: Problem z systemem hydraulicznym.
• E5005: Błąd czujnika prędkości.
• E1017: Błąd komunikacji CAN-BUS między różnymi modułami.
• E2056: Wysokie ciśnienie w układzie paliwowym.
• E3021: Niewłaściwa temperatura spalin.

Dokładne rozpoznanie i naprawa błędów maszyn JCB są ważne dla utrzymania ich efektywności i długiego okresu eksploatacji.

Wybór i zakup części zamiennych

Zanim zdecydujesz się na zakup konkretnych produktów, sprawdź, co będzie kompatybilne z konkretną maszyną JCB. Katalog części online będzie tutaj pomocnym narzędziem, zawierającym najważniejsze informacje na temat poszczególnych komponentów.

Wybór jakościowych części zamiennych to klucz do długiej i bezawaryjnej pracy maszyny. Zawsze zamawiaj oryginalne części JCB, aby zapewnić bezpieczeństwo koparki. Oryginalne części pasują idealnie, są dostarczane z prawidłowymi schematami i numerami części, a także pomagają uniknąć problemów z gwarancją lub naprawami. Szukaj logo JCB i sprawdzaj numer części w katalogu i instrukcji. Alternatywnie, na rynku dostępne są wysokiej jakości zamienniki, które mogą być tańszą opcją. Ważne jest, aby sprzedawca oferował produkty spełniające określone standardy, a dłuższa gwarancja jest dobrym wyznacznikiem jego wiary w produkt.

Na co zwrócić uwagę przed zakupem części:

• Numer katalogowy: Każda część ma unikalny numer katalogowy.
• Cena: Porównaj koszty u różnych dostawców, ale pamiętaj, że najtańsza opcja nie zawsze jest najlepsza.
• Dostępność: Sprawdź, czy dana część jest dostępna od ręki, czy wymaga sprowadzenia.
• Kompatybilność: Sprawdź, czy dany element jest kompatybilny z Twoim modelem maszyny JCB, odwołując się do specyfikacji technicznej pojazdu.
• Stan techniczny: W przypadku części używanych dokładnie obejrzyj część przed zakupem i sprawdź, czy nie ma widocznych uszkodzeń.

Zakup używanych części do maszyn JCB to dobry wybór w przypadku, gdy budżet na zakup nowych komponentów jest ograniczony. Koszt używanych części JCB jest niższy niż w przypadku nowych, a większość używanych elementów oferowanych na rynku to zamienniki w bardzo dobrym stanie. Wyposażenie do starszych modeli maszyn JCB może być łatwiej dostępne jako część na rynku wtórnym niż jako nowy komponent.

Wskazówki dotyczące naprawy instalacji elektrycznej

Przy podłączaniu przewodów w instalacji elektrycznej maszyn, zwłaszcza przy braku oryginalnych schematów, niezbędna jest ostrożność. Uruchomienie maszyny, takie jak koparka, sprowadza się do podłączenia + i -, ale istnieją kable od żarzenia świec, od płomiennicy i inne, które mają działać w odpowiednim położeniu kluczyka. Nie mogą być one podłączone "byle gdzie", ponieważ może to spowodować uszkodzenie stacyjki lub innych komponentów z powodu ciągłego przepływu prądu. Zawsze należy znajdować stały plus, zabezpieczać obwód bezpiecznikiem i ostrożnie testować połączenia, aby zidentyfikować odbiorniki.
