Systemy hydrauliczne są sercem większości współczesnych maszyn budowlanych, odpowiadając za precyzyjne i potężne ruchy ramion, łyżek, a także całego osprzętu. Kluczowym elementem tych systemów są przewody hydrauliczne, które transportują olej pod wysokim ciśnieniem. Wśród nich szczególne miejsce zajmują metalowe przewody hydrauliczne, cenione za swoją wytrzymałość i niezawodność, zwłaszcza w trudnych warunkach pracy koparek mini oraz maszyn marki Bobcat.
Rola i znaczenie przewodów hydraulicznych
Przewody hydrauliczne to naczynia krwionośne maszyn budowlanych, łączące pompy hydrauliczne z siłownikami i silnikami hydraulicznymi. Ich głównym zadaniem jest bezstratne i efektywne przenoszenie mocy płynu hydraulicznego. Muszą one sprostać ekstremalnym warunkom, takim jak wysokie ciśnienia robocze, dynamiczne obciążenia, wibracje oraz narażenie na uszkodzenia mechaniczne i czynniki atmosferyczne.
Wyzwania w koparkach mini i maszynach Bobcat
Koparki mini i kompaktowe maszyny, takie jak te produkowane przez Bobcat, charakteryzują się zwartą konstrukcją i intensywną pracą w ograniczonych przestrzeniach. Oznacza to, że przewody hydrauliczne są często narażone na:
- Otarcia i uderzenia o elementy konstrukcyjne lub otoczenie.
- Duże wahania temperatur, od mrozów po upały.
- Agresywne substancje chemiczne (oleje, paliwa, smary, rozpuszczalniki).
- Wysokie ciśnienia i pulsacje w systemie.
- Intensywne drgania generowane przez silnik i ruchome elementy.
Metalowe przewody hydrauliczne: konstrukcja i zastosowanie
Metalowe przewody hydrauliczne to kategoria obejmująca zarówno sztywne rury stalowe, jak i elastyczne węże zbrojone stalą. W maszynach budowlanych często stosuje się kombinację obu typów, aby optymalnie wykorzystać ich właściwości.
Sztywne rury stalowe
Sztywne rury hydrauliczne, wykonane najczęściej ze stali bezszwowej, są stosowane tam, gdzie wymagana jest maksymalna wytrzymałość i odporność na uszkodzenia mechaniczne. Zapewniają one niezrównaną stabilność połączeń i są idealne do długich, prostych odcinków, gdzie ruch jest ograniczony. Ich główne zalety to:
- Wysoka odporność na ciśnienie: Zdolność do przenoszenia bardzo wysokich ciśnień roboczych.
- Odporność mechaniczna: Bardzo duża wytrzymałość na uderzenia, ścieranie i zgniatanie.
- Stabilność termiczna: Dobrze znoszą wysokie temperatury.
- Długa żywotność: Przy prawidłowej instalacji i konserwacji mogą służyć przez długi czas.

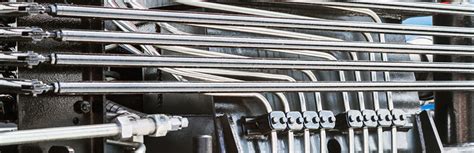

W koparkach mini i maszynach Bobcat rury stalowe są często widoczne w ramie maszyny, podwoziu oraz jako główne linie zasilające i powrotne, gdzie potrzebna jest niezmienność geometrii układu.
Elastyczne węże zbrojone z elementami metalowymi
Chociaż termin "metalowe przewody" często kojarzy się ze sztywnymi rurami, w rzeczywistości obejmuje on również elastyczne węże hydrauliczne, których integralną częścią jest zbrojenie stalowe. Węże te składają się z wewnętrznej warstwy gumowej, kilku warstw zbrojenia (zwykle siatek lub oplotów ze stalowego drutu) oraz zewnętrznej warstwy ochronnej. Ich elastyczność jest kluczowa tam, gdzie elementy maszyn poruszają się względem siebie, np. w przegubach ramienia koparki.
Zbrojenie stalowe nadaje wężom:
- Wytrzymałość na ciśnienie: Stalowe oploty są w stanie utrzymać bardzo wysokie ciśnienia oleju.
- Odporność na rozciąganie: Zapewniają integralność węża pod obciążeniem.
- Odporność na pulsacje: Pomagają absorbować dynamiczne zmiany ciśnienia.
W koparkach mini i maszynach Bobcat elastyczne węże z metalowym zbrojeniem są stosowane w miejscach, gdzie ruchome części wymagają zgięcia przewodów, np. w połączeniach cylindrów hydraulicznych z ruchomymi segmentami ramienia, w linii zasilającej młota hydraulicznego czy innych osprzętów.
Jak powstają węże
Wybór i konserwacja
Wybór odpowiednich metalowych przewodów hydraulicznych jest kluczowy dla bezpieczeństwa i wydajności maszyn budowlanych. Należy brać pod uwagę takie czynniki jak:
- Ciśnienie robocze: Przewody muszą być przystosowane do maksymalnego ciśnienia w systemie, z odpowiednim zapasem bezpieczeństwa.
- Temperatura pracy: Muszą wytrzymywać zakres temperatur oleju i otoczenia.
- Typ płynu hydraulicznego: Kompatybilność materiałów przewodu z używanym olejem.
- Warunki środowiskowe: Odporność na ścieranie, promieniowanie UV, chemikalia.
- Promień gięcia: Szczególnie ważny dla elastycznych węży, aby uniknąć ich uszkodzenia.
Regularna kontrola i konserwacja przewodów hydraulicznych są niezbędne. Należy sprawdzać je pod kątem pęknięć, otarć, wybrzuszeń, wycieków oraz korozji. Uszkodzone przewody należy niezwłocznie wymieniać, aby zapobiec awarii całego systemu i potencjalnie niebezpiecznym sytuacjom na placu budowy.
Zastosowanie wysokiej jakości metalowych przewodów hydraulicznych w maszynach budowlanych, takich jak koparki mini i maszyny Bobcat, jest gwarancją ich długotrwałej i bezproblemowej pracy, co przekłada się na efektywność i bezpieczeństwo operacji budowlanych.
