Przewody hydrauliczne stanowią podstawę sprawnego działania wielu maszyn budowlanych i urządzeń, zapewniając niezawodny przepływ płynów pod dużym ciśnieniem. Przez te kluczowe elementy przepływają płyny zapewniające siłę napędową układów hydraulicznych. Dlatego niezawodność przewodu giętkiego może istotnie wpłynąć na działalność Twojej firmy.
Wąż hydrauliczny to elastyczny przewód stosowany w układach hydrauliki siłowej do przesyłania płynów roboczych pod wysokim ciśnieniem. Węże hydrauliczne są elementami w systemach, gdzie wymagane są precyzyjne przesyły energii hydraulicznej - stąd też określamy je mianem węży do hydrauliki siłowej. Gumowe węże hydrauliczne stosowane są w układach hydrauliki siłowej do przenoszenia mocy i sterowania. Podstawowym medium, do którego są przeznaczone, jest olej hydrauliczny.
Budowa i Rodzaje Węży Hydraulicznych
Węże ciśnieniowe cechują się wysoką wytrzymałością na wymagające warunki pracy, takie jak duże ciśnienie, skrajne temperatury czy kontakt z agresywnymi substancjami. Dzięki swojej elastyczności i wzmocnionej konstrukcji mogą bezpiecznie dostarczać medium robocze tam, gdzie sztywne rurociągi nie byłyby praktyczne.
Warstwowa Konstrukcja Węża
Węże hydrauliczne składają się z kilku warstw:
- Warstwa wewnętrzna - odporna na działanie płynu roboczego, najczęściej wykonana z gumy syntetycznej.
- Warstwa wzmacniająca - zapewnia wytrzymałość na wysokie ciśnienia, wykonana z oplotu tekstylnego lub spirali stalowej.
- Powłoka zewnętrzna - chroni wąż przed uszkodzeniami mechanicznymi i czynnikami zewnętrznymi, jak ścieranie czy działanie warunków atmosferycznych.
Typy Węży ze względu na konstrukcję i materiał
Ze względu na konstrukcję typowe gumowe węże hydrauliczne można podzielić na te z oplotami tekstylnymi oraz oplotami z drutu stalowego. Węże wysokociśnieniowe są przeznaczone do obsługi bardzo wysokich ciśnień. Są one wzmocnione drutem stalowym lub włóknem syntetycznym, aby zapewnić wytrzymałość i elastyczność. Wśród dostępnych modeli często spotykany jest wąż hydrauliczny 2SN, który łączy elastyczność z odpornością na ciśnienie, doskonale sprawdzając się w szerokim zakresie aplikacji.
Węże gumowe są szeroko stosowane w różnych dziedzinach, takich jak przemysł, rolnictwo, motoryzacja. Są one elastyczne, trwałe i mają dobrą odporność na różne czynniki, takie jak oleje, paliwa czy chemikalia. Węże termoplastyczne są wykonane z tworzyw sztucznych o dużej wytrzymałości, takich jak nylon, poliuretan, polichlorek winylu (PVC). Są one lekkie, elastyczne i charakteryzują się dobrą odpornością chemiczną. Węże teflonowe, wykonane z politetrafluoroetylenu (PTFE), są wykorzystywane w aplikacjach wymagających odporności na wysokie temperatury, chemikalia i odczynniki chemiczne. Są one wyjątkowo gładkie, co ułatwia przepływ płynów. Istnieją również węże paliwowe, specjalnie zaprojektowane do transportu paliw, olejów i substancji ropopochodnych, odporne na działanie paliw, olejów, ozonu i warunków atmosferycznych.
Węże ze względu na powierzchnię zewnętrzną
- Węże hydrauliczne bandażowane posiadają chropowatą, teksturowaną powierzchnię zewnętrzną, która jest często wykorzystywana w warunkach, gdzie wymagana jest zwiększona odporność na uszkodzenia mechaniczne. Struktura bandażowana sprawia, że węże te są mniej podatne na ścieranie oraz otarcia, co czyni je idealnym rozwiązaniem w trudnych warunkach środowiskowych, takich jak budownictwo, rolnictwo oraz przemysł ciężki.
- Węże hydrauliczne gładkie (Smooth Cover) mają równą i gładką powierzchnię zewnętrzną. Tego typu węże charakteryzują się mniejszym oporem podczas przeciągania oraz łatwiejszym czyszczeniem, co sprawia, że są popularne w miejscach, gdzie wąż może być narażony na działanie zanieczyszczeń i potrzebuje częstszego czyszczenia. Gładka powierzchnia również minimalizuje ryzyko gromadzenia się zabrudzeń i jest mniej podatna na osadzanie się kurzu oraz pyłów.
Kluczowe Parametry Wyboru Przewodów Hydraulicznych
Aby prawidłowo dobrać wąż do konkretnego zadania, należy zwrócić uwagę na szereg parametrów.
Ciśnienie Robocze i Temperatura
Ciśnienie robocze węży hydraulicznych to maksymalne ciśnienie, przy którym wąż może bezpiecznie pracować przez długi czas. Ciśnienie węży różni się w zależności od jego średnicy i wzmocnienia (ilości oplotów). Odpowiedni dobór węża do ciśnienia roboczego jest kluczowy, aby zapewnić bezpieczeństwo i niezawodność systemu hydraulicznego, minimalizując ryzyko uszkodzeń i przedłużając żywotność instalacji.
Typowe gumowe węże hydrauliczne pracują w zakresie temperatur od -40 do +100°C i ciśnieniach roboczych do 420 bar.
W przypadku koparki Ostrówek przewody hydrauliczne muszą być dopasowane do ciśnienia roboczego w układzie hydrauliki, które wynosi 12,5 MPa, co oznacza, że przewody powinny mieć wytrzymałość na poziomie około 16 MPa.
Średnica Nominalna (DN) i Rozmiary
Jednym z podstawowych parametrów, na które należy zwrócić uwagę przy wyborze węża, jest jego średnica nominalna, oznaczana symbolem DN (z francuskiego Diamètre Nominal). Średnica nominalna (DN) to umowna wartość określająca średnicę wewnętrzną węża. W praktyce, DN jest często podawane w milimetrach i odpowiada przybliżonej średnicy wewnętrznej węża. Na przykład: DN 6 odpowiada średnicy około 6 mm, DN 12 to około 12 mm.
Warto zauważyć, że węże hydrauliczne są często produkowane zgodnie z określonymi normami, które określają ich wymiary w calach. Jednak w systemie metrycznym, zwłaszcza w Europie, powszechnie stosuje się oznaczenia DN w milimetrach. Na rynku dostępne są różnorodne rozmiary, takie jak: wąż hydrauliczny 1/4 cala, 5/16 cala, 3/8 cala, 1/2 cala, 3/4 cala oraz 1 cal. Dzięki tej różnorodności można precyzyjnie dopasować produkt do konkretnych potrzeb technicznych.
Długość Węża i Promień Gięcia
Długość węży należy oszacować samodzielnie, uwzględniając, czy poprzednie przewody były odpowiednie, czy za długie/za krótkie. Należy pamiętać o minimalnym promieniu zgięcia węża, informację tę można znaleźć w specyfikacji technicznej produktu.

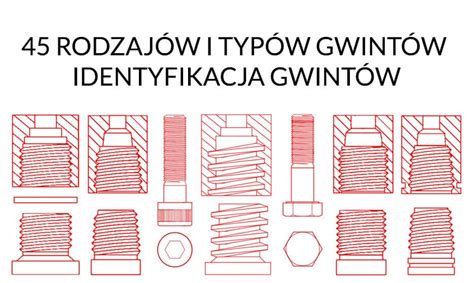

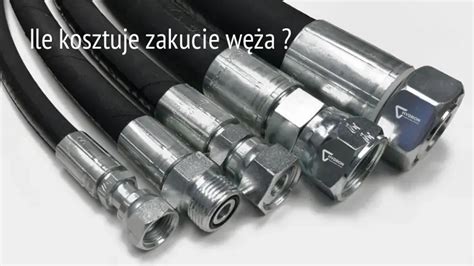

Typy Końcówek
W przypadku osprzętu koparkowego, takiego jak w Ostrówku, przewody często mają końcówki na stożek, wymagające klucza 32, z gwintem M27. Myśl, że pasować będą zwykłe przewody na klucz 27, jest błędna; na klucz 27 (gwint 22x1,5) są zazwyczaj tylko od wspomagania układu kierowniczego.
Oznaczenia na Wężach Hydraulicznych
Jak interpretować oznaczenia na wężach hydraulicznych? Oznaczenie przewodów hydraulicznych zgodnie z DIN EN ISO / SAE jest kluczowe, ponieważ nie ma przewodów nieoznaczonych - nawet na potrzeby warsztatu serwisowego.
Wszystkie przewody hydrauliczne, zarówno te przeznaczone do niskiego, średniego, jak i wysokiego ciśnienia, powinny być oznaczone w sposób trwały na zewnętrznej części węża. Najczęściej spotykane oznaczenia to:
- nazwa producenta / marka węża,
- ciśnienie robocze,
- średnica wewnętrzna węża,
- norma,
- data produkcji (rok, kwartał lub miesiąc).
Do najważniejszych informacji należą:
- ✓ Producent i nazwa handlowa: Informują o wytwórcy oraz konkretnym modelu węża.
- ✓ Typ węża i liczba oplotów: Oznaczenia takie jak 1SN, 2SN, 4SP czy 4SH wskazują na konstrukcję węża oraz liczbę warstw wzmacniających. Na przykład, 1SN to wąż z jednym oplotem stalowym, a 4SP to wąż czterooplotowy przeznaczony do wysokich ciśnień.
- ✓ Normy wykonania węża: Węże spełniają określone standardy, takie jak EN 853 dla węży jedno- i dwuoplotowych czy EN 857 dla węży o zwiększonej elastyczności.
- ✓ Średnica wewnętrzna (DN): Podawana w milimetrach, np. DN16 oznacza średnicę wewnętrzną 16 mm.
Norma SAE 100R dotyczy specyfikacji technicznych i wymagań dla węży hydraulicznych stosowanych w układach hydrauliki siłowej. Norma SAE 100R dzieli się na różne typy węży, w zależności od ich konstrukcji i specyfikacji technicznych, np. SAE 100R4 dla węży do niskiego ciśnienia.

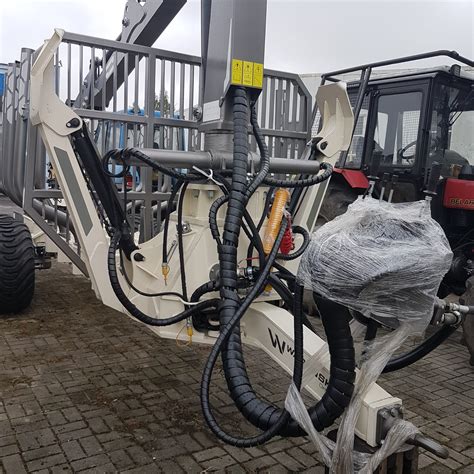

Zastosowanie Przewodów Hydraulicznych w Maszynach Roboczych
Przewody wysokociśnieniowe znajdują zastosowanie w wielu typach maszyn, które wymagają niezawodnego przesyłania cieczy pod dużym ciśnieniem. Są one kluczowe dla:
- Koparek i ładowarek - przewody hydrauliczne zasilają ramiona robocze oraz inne elementy hydrauliczne, umożliwiając precyzyjne sterowanie.
- Dźwigów - używane do obsługi podnośników oraz wysięgników, które pracują pod wysokim obciążeniem i ciśnieniem.
- Kombajnów i traktorów - w maszynach rolniczych przewody wysokociśnieniowe napędzają komponenty hydrauliczne, jak np. siłowniki odpowiedzialne za ruch elementów roboczych.
- Pras hydraulicznych - przewody hydrauliczne zasilają cylindry prasujące, generując bardzo wysokie ciśnienia niezbędne do obróbki materiałów.
- Podnośników i wózków widłowych - przewody są wykorzystywane do podnoszenia i opuszczania ładunków, gwarantując stabilność i precyzję.
- Maszyn wiertniczych i platform wiertniczych - przewody dostarczają moc do narzędzi wiertniczych, umożliwiając efektywne wiercenie w trudnych warunkach.
- Betoniarek i pomp do betonu - wykorzystywane do przesyłu mieszanki betonowej na duże odległości pod dużym ciśnieniem.
- Koparko-ładowarek i spycharek - przewody zasilają układy hydrauliczne odpowiedzialne za ruch lemieszy oraz innych elementów roboczych.
Wymiana Przewodów Hydraulicznych - Praktyczne Aspekty
W przypadku konieczności wymiany przewodów hydraulicznych, np. podczas generalnego remontu maszyny takiej jak Ostrówek, istotne jest dokładne dopasowanie wszystkich parametrów - od ciśnienia roboczego, przez średnicę, aż po typ końcówek. Użytkownik wspomniał, że po zakupie Ostrówka musiał wymienić część przewodów hydraulicznych (gumowych) i planował wymianę wszystkich przewodów od siłowników z przodu i z tyłu, od rozdzielaczy. Przykładowo, ostatnio kupowano przewód 2,5m, 250 bar, marki Stomil za 60 zł do Ostrówka.
Przewody hydrauliczne na metry to rozwiązanie wybierane wszędzie tam, gdzie liczy się elastyczność doboru długości, pełna kontrola nad jakością oraz możliwość precyzyjnego dopasowania węża do konkretnej instalacji. Węże hydrauliczne sprzedawane z metra, przeznaczone do dalszego zakuwania końcówkami zgodnie z wymaganiami danej aplikacji, to standard stosowany w profesjonalnych serwisach hydrauliki siłowej, warsztatach oraz zakładach produkcyjnych. Kupując przewody hydrauliczne na metry, użytkownik otrzymuje dokładnie taką ilość węża, jakiej potrzebuje, bez kompromisów i bez konieczności stosowania zbędnych połączeń.
Wymiana niektórych przewodów może wiązać się z trudnym dostępem, jak to bywa w przypadku przewodu idącego od zbiornika do wspomagania kierownicy lub zaworu w grodzi, co wymaga precyzji i często specjalistycznych narzędzi.
Możliwą przyczyną uszkodzenia przewodu jest wysoka temperatura, która spowodowała uszkodzenie źle dobranego materiału.
Znaczenie Jakości i Rygorystycznego Testowania
O przewodzie giętkim i złączkach można łatwo zapomnieć - dopóki nie ulegną awarii. Dlatego niezawodność przewodu giętkiego może istotnie wpłynąć na działalność firmy. Producenci tacy jak firma Caterpillar od lat 60. oferują szeroki wybór wysokiej jakości przewodów giętkich, złączek oraz zestawów oprzyrządowania do montażu. Od ponad 50 lat firma Caterpillar w specjalny sposób projektuje i produkuje przewody giętkie do maszyn jako kompletny, zintegrowany układ.
Aby dostarczać elementy o stałej, wysokiej jakości, stosowane są rygorystyczne procesy kontroli jakości i zanieczyszczeń. Dzięki opracowanym procesom każdy układ jest bezpiecznie i niezawodnie produkowany z uwzględnieniem wymagań danego zastosowania. Wąż hydrauliczny Cat jest wytrzymały i elastyczny. Wewnętrzna wkładka oraz warstwa amortyzująca wykonane są z wysokiej jakości gumy, którą opracowała firma Caterpillar. Na zewnętrzną osłonę nakładana jest wytrzymała warstwa, która chroni wąż przed działaniem oleju, warunków atmosferycznych oraz ścieraniem.
Przewody hydrauliczne Caterpillar oraz złącza hydrauliczne przechodzą przez najbardziej rygorystyczne procesy testowania w branży maszyn budowlanych. Po przeprowadzeniu testów na każdym komponencie, kompletny zespół przewodu giętkiego jest poddawany testom jako całość. Caterpillar, aby jak najwierniej odtworzyć ekstremalne warunki, przeprowadza testy ciśnieniowe węży, zwiększając ciśnienie do 130% normalnego poziomu.
Każdy przewód giętki jest projektowany tak, aby przewyższał wymagania norm branżowych. Przewody giętkie Cat® mają szeroki zakres promienia gięcia, dzięki czemu można je łatwo prowadzić w ciasnych przestrzeniach. Uniwersalny i szeroki asortyment zespołów przewodu giętkiego pozwala na serwisowanie flot mieszanych oraz może być stosowany w różnych branżach. Ponad 40 typów przewodów giętkich spełnia wymagania standardów branżowych lub je przewyższa.
