Ramię jest nieodzownym elementem każdej koparki, umożliwiającym wykonywanie różnego rodzaju prac, takich jak kopanie, podnoszenie i przenoszenie materiałów. Wykonane jest z wysokiej jakości stali, co czyni je wytrzymałym i odpornym na obciążenia oraz trudne warunki pracy panujące na budowie.

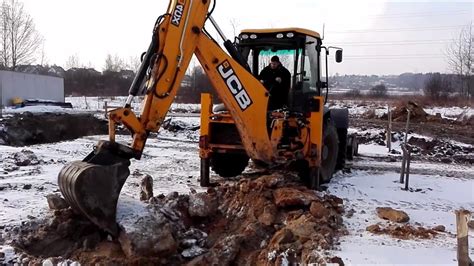

Budowa i sterowanie ramieniem koparki JCB
Manipulowanie ruchem ramienia koparki odbywa się za pomocą dwóch dźwigni (joysticków) umieszczonych w kabinie operatora. Prawa dźwignia steruje ruchem ramienia i łyżki: przesunięcie jej w przód powoduje ruch ramienia do przodu, natomiast przesunięcie w tył - ruch do tyłu. Lewa dźwignia steruje ruchem wysięgnika i łyżki.
Przed rozpoczęciem pracy z wykorzystaniem ramienia koparki JCB 3CX, należy zapoznać się z instrukcją obsługi, ponieważ mogą występować drobne różnice w układzie sterowania lub możliwość stosowania dodatkowych funkcji przy innego rodzaju osprzęcie.
Kluczowe komponenty ramienia koparki JCB
Sworzeń ramienia
Sworzeń ramienia w koparce JCB 3CX umożliwia połączenie między ramieniem a resztą maszyny budowlanej. Nazywany jest również punktem obrotowym. Wyposażony w łożyska, pozwala na płynny obrót ramienia bez nadmiernego tarcia. Należy unikać przeciążeń, które mogłyby uszkodzić sworzeń, a także utrzymywać czystość konstrukcji, ponieważ zabrudzenia i zanieczyszczenia mogą negatywnie wpłynąć na pracę sworznia i doprowadzić do jego awarii.
Siłownik blokady ramienia
Siłownik blokady ramienia jest odpowiedzialny za utrzymanie ramienia koparki w stabilnej pozycji podczas pracy lub transportu. To zabezpieczenie zapobiega przypadkowym ruchom ramienia, które mogłyby stanowić zagrożenie dla operatora i otoczenia. Konstrukcja zwykle ma charakter hydrauliczny, co oznacza, że korzysta z ciśnienia hydraulicznego do wykonywania ruchów i blokowania ramienia w wybranej pozycji. Operator koparki może aktywować lub dezaktywować blokadę ramienia za pomocą odpowiednich dźwigni lub przycisków w kabinie.
Szybkozłącze hydrauliczne
Szybkozłącze hydrauliczne w koparce JCB służy do szybkiego podłączenia i odłączenia narzędzi oraz osprzętu hydraulicznego bez konieczności korzystania z żadnych dodatkowych narzędzi. Element ten składa się z dwóch głównych części: płyty montażowej instalowanej na ramieniu koparki oraz części montowanej na narzędziu lub osprzęcie hydraulicznym. Operowanie szybkozłączem hydraulicznym odbywa się za pomocą przycisków lub dźwigni znajdujących się w kabinie operatora. Operator może szybko i łatwo podłączyć narzędzie hydrauliczne bez wychodzenia z kabiny. Szybkozłącze hydrauliczne w koparce JCB to przydatne narzędzie, które zwiększa wydajność pracy i wszechstronność maszyny.
Problemy z wydajnością ramienia i łyżki JCB
Objawy i diagnoza niskiej siły i prędkości
Częstym problemem zgłaszanym przez użytkowników jest zbyt wolne podnoszenie ramienia i niska siła, zwłaszcza na tylnym ramieniu. Przy podpiętej skarpówce, na wyprostowanym ramieniu, z pełną łyżką ziemi, maszyna ledwo podnosi ciężar. Podobne trudności występują z przednią łyżką, która nie ma siły podnieść materiału na siebie, a jej podnoszenie jest oporne, szczególnie w połączeniu z podjeżdżaniem.
W przypadku koparki JCB 4CX Super z pompą wielotłokową i funkcją zwiększającą wydajność pod wpływem obciążenia, problemy te mogą być szczególnie frustrujące. Obroty na pusto są stosunkowo szybkie, ale przy zasypywaniu wykopu, sekcja obrotu i podnoszenia ramienia działa wolno.
Wpływ układu hydraulicznego na pracę ramienia
Kluczowym elementem wpływającym na działanie ramienia i łyżki jest układ hydrauliczny. Sprawdzane ciśnienie na rozgrzanym oleju pokazało wartości 200 atm przy pracy tylnym ramieniem i 220 atm na przedniej łyżce. W innym przypadku, ciśnienie wynosiło 240 atm przy zablokowanej funkcji na tylnym rozdzielaczu, a nawet nieco więcej na przednim, podczas gdy przy otwartej funkcji bez obciążenia było to 180 atm.
Niska siła i prędkość często wskazują na niedostateczne ciśnienie lub przepływ oleju hydraulicznego, co może być spowodowane problemami z pompą, rozdzielaczami, zaworami lub przewodami hydraulicznymi. Na przykład, po zmianie przewodów na rozdzielaczu, koparka była w stanie podnieść pełną łyżkę skarpową na wolnych obrotach bez zająknięcia.
Funkcja „żółwia” i jej wpływ na prędkość pracy
Klawisz "żółwia" (przycisk od żółwia) znajduje się na bocznym panelu operatora i ma dwie pozycje załączania: pierwsza zwalnia tylne ramię, a druga zwalnia pracę przedniej łyżki. Nieprawidłowe działanie lub stałe załączenie tej funkcji może być przyczyną spowolnionej pracy ramienia i łyżki. Sprawdzenie jego działania, na przykład poprzez podnoszenie przedniej łyżki i przełączanie przycisku, jest zalecane w celu diagnostyki.
Problemy z jednoczesnym działaniem funkcji
Charakterystycznym objawem problemów hydraulicznych jest sytuacja, gdy uruchomienie drugiej funkcji równocześnie z pierwszą powoduje zatrzymanie lub znaczne spowolnienie tej pierwszej. Na przykład, podczas podnoszenia tylnego ramienia, rozpoczęcie zamykania łyżki powoduje, że ramię przestaje się podnosić. Konieczne jest wtedy zwolnienie zamykania łyżki, aby ramię powoli podnosiło się, a łyżka powoli zamykała. Ten sam problem występuje z przednią łyżką.
Koparka JCB nie chce się uruchomić ani ruszyć – znaleziono dwa główne problemy
Potencjalne rozwiązania i wymiany części
W poszukiwaniu rozwiązania problemów z wydajnością, próbowano różnych działań serwisowych. Wymieniono przedni rozdzielacz oraz zawór "żółwia", co w jednym przypadku kosztowało odpowiednio 18 000 zł i 4 500 zł. Pomimo tych wymian, nie odnotowano znaczącej poprawy w prędkości i sile ramienia. Wymieniono również zawór priorytetowy, ale również bez oczekiwanego rezultatu. Warto jednak pamiętać, że rozwiązaniem problemu może być nawet tak prosta interwencja, jak zmiana przewodów na rozdzielaczu.
Łyżki koparek JCB: Rodzaje i zastosowanie
Wszechstronność łyżki
Za pomocą łyżki, koparko-ładowarka JCB 3CX może wykonywać szeroki zakres prac. Obejmuje to wykopy fundamentów pod budynki, mury oporowe i inne konstrukcje, a także kopanie rowów pod instalacje wodociągowe, kanalizacyjne, elektryczne i gazowe. Łyżka do JCB znajduje zastosowanie przy załadunku piasku, żwiru, ziemi, węgla, kruszyw oraz innych materiałów sypkich na pojazdy transportowe. Operatorzy wykonują też wszelkiego rodzaju prace wykończeniowe, takie jak wyrównywanie i profilowanie terenu, przygotowywanie podłoża pod nawierzchnię lub układanie krawężników i innych elementów drobnej infrastruktury. Sprawdzają się również przy pracach drogowych.
Dzięki łyżce, koparko-ładowarka JCB 3CX może być wykorzystana do prac porządkowych, m.in. czyszczenia terenu z gruzu, odpadów budowlanych, śmieci oraz innych niepożądanych materiałów z placu budowy. Stosuje się ją także podczas prac porządkowych związanych z utrzymywaniem zieleni.
Typy łyżek
W zależności od specyfiki zadań i warunków wykonywanej pracy, koparko-ładowarka JCB może zostać wyposażona w różnego rodzaju łyżki:

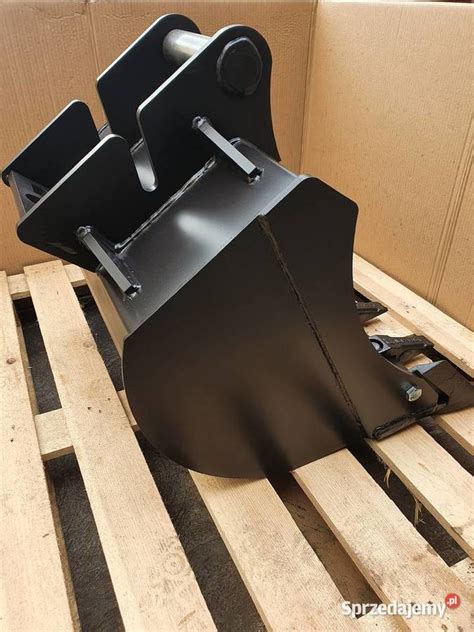

- Łyżka wąska: zwykle ma szerokość od 20 do 40 cm, idealna do kopania wąskich rowów.
- Łyżka szeroka: jest często wykorzystywana do załadunku i przenoszenia dużej ilości materiałów.
- Łyżka skarpowa: nie ma zębów, jest idealna do prac wykończeniowych i równania terenu.
- Łyżka kopiąca: zaprojektowana do pracy z twardym podłożem, wyposażona w zęby.
Wybór odpowiedniej łyżki do JCB 3CX zależy od rodzaju wykonywanych prac, warunków terenowych oraz specyficznych wymagań projektu.
Wytrzymałość i ochrona
Łyżki do koparko-ładowarek JCB są projektowane i wykonane z myślą o wytrzymałości i długim okresie eksploatacji. Główne elementy konstrukcyjne łyżki pokryte są substancjami ochronnymi, takimi jak farby antykorozyjne, chroniące przed rdzą i korozją, szczególnie przydatne podczas pracy w wilgotnym środowisku. Stosuje się również dodatkowe powłoki antyścieralne zabezpieczające najbardziej narażone na ścieranie powierzchnie łyżki przed zbyt szybką eksploatacją.
Innowacje i technologie w koparkach JCB wpływające na ramię i łyżkę
Proces doskonalenia maszyn roboczych przypomina ewolucję - aby utrzymać pozycję na rynku, producenci stale ulepszają swoje modele. JCB, będąc pionierem od 1953 roku, nieustannie wprowadza udoskonalenia do swoich flagowych koparko-ładowarek, w tym tych wpływających na efektywność ramienia i łyżki.
Filozofia projektowania z myślą o operatorze
W modelach 4CX i 3CX filozofia stawiania operatora na pierwszym miejscu jest kultywowana od 2015 roku. Przejawia się to m.in. w doskonale widocznych poręczach i stabilnych, antypoślizgowych stopniach przy dostępie do kabiny, a także specjalnie zaprojektowanych szybach bocznych, które nie zasłaniają widoczności, co ma bezpośredni wpływ na bezpieczeństwo i precyzję operowania ramieniem i łyżką.
Systemy zwiększające wydajność: EcoDig i EcoRoad
JCB wprowadziło wiele innowacji mających na celu optymalizację pracy:
- System EcoDig: To pierwsze przemysłowe rozwiązanie oparte na wielotłoczkowej pompie hydraulicznej, dzięki czemu podczas pracy obroty silnika są utrzymane na niskim poziomie bez negatywnego wpływu na wydajność. Bezpośrednio przekłada się to na efektywność ruchów ramienia i łyżki.
- Tryb EcoRoad: Zaprojektowany dla sprawnego poruszania się pomiędzy miejscami pracy. Blokada zmiennika momentu obniża zużycie paliwa o 25% podczas jazdy po drodze.
- Auto Drive: Funkcja utrzymuje prędkość/obroty silnika podczas przejazdu z miejsca na miejsce i zostaje automatycznie wyłączona po naciśnięciu pedału hamulca.
- Auto Smoothride System (SRS): Aktywuje i deaktywuje się automatycznie, gdy maszyna osiągnie zaprogramowaną prędkość, służąc do utrzymywania ładunku w łyżce podczas przejazdu, co zwiększa bezpieczeństwo i stabilność pracy z materiałem.
Konserwacja i części zamienne dla ramienia i łyżki
Operator musi dbać o prawidłową eksploatację i konserwację koparki, aby zapewnić jej długą żywotność, co bezpośrednio wpływa na sprawność ramienia i łyżki. Regularna wymiana zużytych elementów zapobiega poważnym awariom i przestojom w pracy. Dostępność wysokiej jakości części zamiennych wpływa na niezawodność i efektywność koparki. Stosowanie oryginalnych lub sprawdzonych zamienników, takich jak części marek ITR lub GTRAX, gwarantuje, że maszyna będzie działać zgodnie z przeznaczeniem i zachowa swoje parametry techniczne.
Elementy układu hydraulicznego (pompy, siłowniki, węże), podwozia, silnika spalinowego i nadwozia wymagają regularnej uwagi. Ponadto, wymianie podlegają także łyżki, chwytaki i inne narzędzia robocze. Dbanie o części koparki obejmuje regularną konserwację, smarowanie i czyszczenie, co zapobiega korozji i zużyciu. Ważne jest również regularne sprawdzanie stanu oleju hydraulicznego i jego wymiana zgodnie z zaleceniami producenta. Operator powinien zwracać uwagę na wszelkie niepokojące dźwięki lub drgania podczas pracy koparki i reagować na nie niezwłocznie.
