Redukcja udźwigu w wózkach widłowych: kompleksowy przewodnik po diagramach udźwigu

Zastanawiasz się, jak obliczyć udźwig wózka widłowego i jak prawidłowo odczytywać jego diagram? Umiejętność ta jest kluczowa dla bezpieczeństwa i stanowi wymaganie Urzędu Dozoru Technicznego (UDT) podczas egzaminu. W tym artykule wyjaśniamy krok po kroku, jak korzystać z diagramu udźwigu i unikać przeciążenia wózka.

Co to jest diagram udźwigu wózka widłowego?

Diagram udźwigu wózka widłowego (nazywany także tabelą udźwigu lub wykresem udźwigu) to graficzne przedstawienie możliwości podnoszenia konkretnego wózka widłowego. Pokazuje on zależność między udźwigiem a innymi parametrami - przede wszystkim wysokością podnoszenia oraz położeniem środka ciężkości ładunku. Na takim diagramie odczytamy, jaki maksymalny ciężar może unieść dany wózek na różnych wysokościach podnoszenia i przy określonej odległości środka ciężkości ładunku od czoła wideł.

Nie są to wyłącznie suche wartości udźwigu - diagram uwzględnia wysokość masztu (H) oraz odległość środka ciężkości ładunku od wideł (C), które wpływają na bezpieczny udźwig. Często na diagramie znajdziemy też informacje o ewentualnej redukcji udźwigu przy użyciu dodatkowego osprzętu (np. chwytaków, przedłużek wideł), ponieważ akcesoria te zmieniają parametry wózka.

Kluczowe pojęcia w diagramie udźwigu

• Wysokość (H): Mierzona jest od poziomu 0 (podłoża) do dołu wideł i podawana w milimetrach (mm).
• Odległość środka ciężkości od czoła wideł (C): Oznaczana jako wartość C (Rys. 1 i Rys. 2), również podawana w milimetrach (mm).
• Masa ładunku: Podawana w kilogramach (kg) lub tonach (t).

Rys.1

Rys.2

Gdzie znajduje się diagram udźwigu?

Diagram udźwigu wózka widłowego można znaleźć w dwóch miejscach:

1. Dokumentacja dołączona do pojazdu: Producent dołącza pełny diagram udźwigu do dokumentacji technicznej każdego wózka.
2. Na wózku widłowym - tabliczka znamionowa lub naklejka: Aby operator miał dane udźwigu w polu widzenia, uproszczony diagram udźwigu umieszczany jest także bezpośrednio na wózku widłowym - najczęściej w formie metalowej tabliczki znamionowej lub trwałej naklejki.

Tabliczkę znamionową można znaleźć na bocznej ścianie wózka, z przodu na kabinie, masce, wewnątrz kabiny operatora lub na maszcie, w „paleciakach” na dyszlu - tak, aby podczas pracy szybko sprawdzić dopuszczalne parametry. Jest to nie tylko kwestia wygody, ale i wymóg przepisów BHP - każdy wózek widłowy musi posiadać czytelną, aktualną tabliczkę znamionową z danymi udźwigu umieszczoną na pojeździe. Na przykładzie tabliczki Toyoty litery oznaczeń wyglądają inaczej - producent używa symboli A (wysokość podnoszenia) i B (środek ciężkości). Warto wiedzieć, że oznaczenia mogą się różnić w zależności od marki, ale zasada odczytu pozostaje taka sama.

WAŻNE! Rozdzielaj te pojęcia:

• Diagram udźwigu = tabela / wykres w dokumentacji producenta lub na wózku.
• Tabliczka znamionowa = dane obowiązkowe na wózku, zawiera najważniejsze informacje o parametrach technicznych wózka, w tym uproszczoną wersję diagramu udźwigu.

Czy wszystkie diagramy udźwigu wyglądają tak samo?

Odpowiadając na to pytanie - nie - diagramy udźwigu różnią się w zależności od wózka. Każdy model pojazdu ma własną charakterystykę udźwigu określoną przez producenta, dlatego diagram opracowany jest indywidualnie dla danego modelu i konfiguracji. Różnice wynikają z wielu czynników, jak marka i model wózka, typ napędu czy parametry konstrukcyjne masztu. Należy pamiętać, że graficzny wygląd diagramów może być różny, ale sama zasada czytania ich jest zawsze ta sama.

Wpływ ma też dodatkowy osprzęt - wózek wyposażony w chwytaki, przedłużki wideł czy inne akcesoria będzie miał inny diagram niż ten sam model w wersji standardowej. Dodatkowe wyposażenie, ze względu na zmianę środka ciężkości lub masy własnej osprzętu zmniejsza dopuszczalny udźwig, co producent uwzględnia, publikując odrębny wykres dla takiej konfiguracji. Nie wolno stosować diagramów zamiennie między różnymi wózkami - wartości na nich są unikalne dla danego pojazdu i warunków jego pracy. Zawsze należy odczytywać informacje z diagramu dedykowanego konkretnemu modelowi.

Jak czytać diagram udźwigu wózka widłowego?

Kluczem poprawnego „zdekodowania” wykresów jest zrozumienie sposobu zapisywania danych. Procedura odczytywania nie jest skomplikowana i składa się z kilku kroków:

1. Wyznaczenie środka ciężkości ładunku: Środek ciężkości określa się jako odległość od czoła wideł do połowy długości ładunku. Wartość tę bierze się z wymiarów ładunku - np. długości palety czy skrzyni. Jeśli ładunek ma 1200 mm, to jego środek ciężkości wypada w połowie, czyli 600 mm od czoła wideł (zakładając, że ładunek jest z jednolitego materiału). Środek ciężkości podnoszonego ładunku znajduje się dokładnie w połowie długości ładunku. Ten parametr jest powiązany z długością wideł wózka widłowego. Tę wartość należy podzielić przez 2 - w ten sposób uzyskamy informację o odległości środka ciężkości ładunku od czoła wideł.
2. Odnalezienie w tabeli dwóch wartości: Odległości środka ciężkości ładunku od czoła wideł (najczęściej dolny wiersz tabeli) oraz maksymalnej wysokości wznoszenia (zwykle skrajna lewa kolumna tabeli). Obie wartości podawane są w milimetrach. Maksymalną wysokość wznoszenia wózka można sprawdzić na tabliczce znamionowej wózka lub w dokumentacji producenta.
3. Wyznaczenie maksymalnego udźwigu: W tabeli odszukujemy pole, w którym przecinają się dwie linie: wysokość podnoszenia i odległość środka ciężkości. Odczyt polega na znalezieniu tych dwóch wartości i odczytaniu trzeciej na ich przecięciu. Liczba wpisana w tej komórce to właśnie maksymalny dopuszczalny ciężar ładunku - podawana jest w kilogramach. Jeśli ładunek jest cięższy - nie wolno go podnosić na tę wysokość.

Aby odczytać maksymalną masę ładunku, należy znać wartość C i H, czyli odległość środka ciężkości od czoła wideł oraz wysokość, na jaką będziemy podnosić ładunek. Przykładowo, dla H 4030 mm i C 600 mm, maksymalna masa ładunku wynosi 750 kg. Jeśli na diagramie nie ma wartości, która jest podana w zadaniu, należy przyjąć bezpieczniejszą, np. dla C=610mm przyjmujemy C=700mm, a dla H=4090 przyjmiemy już H=4836mm.

Znając te wartości, operator wie, co jest możliwe i bezpieczne do zrealizowania przy pomocy konkretnego modelu wózka, czyli ile i na jaką wysokość może on unieść przy określonym rozmieszczeniu ładunku na widłach.

Przykład diagramu udźwigu wózka widłowego w formie tabeli

Poniżej przedstawiono przykładową tabelę udźwigu:

Oś pionowa = wysokość, na jaką można podnieść ładunek

Oś pozioma = odległość środka ciężkości ładunku od czoła wideł

Wartości w polach = maksymalny udźwig [kg]

Aby poznać maksymalny udźwig nominalny urządzenia na podstawie powyższej tabeli, należy wiedzieć, na jaką wysokość ma być podniesiony dany ładunek (wartości zaznaczone na niebiesko, podane w milimetrach) oraz jaka jest odległość środka ciężkości podnoszonego ładunku od czoła wideł (wartości zaznaczone na zielono, również podane w milimetrach). Jeśli więc na przykład ładunek musi być podniesiony na maksymalną w tym przypadku wysokość 5 metrów, a środek jego ciężkości wypada powiedzmy w odległości metra od czoła wideł, maksymalny udźwig wynosi 700 kilogramów (wartość pogrubiona w tabeli), co oznacza, że ładunek nie może przekroczyć takiej wagi. Dysponując tego typu zestawieniem (tabelarycznym lub wykresowym), mając dwie dowolne wartości z trzech (wysokość podnoszenia, udźwig, odległość środka ciężkości ładunku od czoła wideł), łatwo odczytuje się tę brakującą.

Diagram redukcji udźwigu - udźwig nominalny vs. zredukowany

Warto w tym miejscu wyjaśnić pojęcia udźwig nominalny i udźwig zredukowany.

• Udźwig nominalny to maksymalna masa ładunku, jaką wózek uniesie w standardowych warunkach referencyjnych określonych przez producenta. Udźwig nominalny określa maksymalną masę ładunku, jaką wózek widłowy może podnieść zgodnie z założeniami konstrukcyjnymi. Nominalny udźwig wózka widłowego zależy od modelu i jest związany z przeciwwagą wózka.
• Udźwig zredukowany to faktyczna maksymalna masa ładunku, jaką wózek może unieść - wyznaczona na nowym diagramie udźwigu sporządzonym przez konserwatora po zamontowaniu dodatkowego oprzyrządowania. Jest to ostateczny i maksymalny ciężar ładunku, jaki wózek widłowy może unieść powyżej ustalonej dla udźwigu nominalnego wysokości, z koniecznością zachowania określonego środka ciężkości.

Diagram udźwigu przedstawia właśnie te zredukowane wartości udźwigu dla różnych scenariuszy - są one wyznaczone przez producenta lub uprawnionego konserwatora tak, by nie przekroczyć granic stabilności i wytrzymałości wózka.

Na przykładzie wózka Traigo48-8FBE16T, jego udźwig nominalny wynosi 1,6 tony. Jednakże jeśli chcemy podnieść ładunek na wysokość powyżej 5000 mm lub jeśli odległość środka ciężkości ładunku od czoła wideł zmieni się, zauważymy, że rzeczywisty udźwig zmniejszy się i to właśnie nazywamy udźwigiem resztkowym. Inne czynniki mające wpływ na odległość środka ciężkości ładunku od czoła wideł, takie jak dodatki do wózka widłowego, długość wideł, kształt ładunku itp., również zostaną odzwierciedlone w udźwigu resztkowym.

Dlaczego poprawna interpretacja diagramu jest tak ważna?

Znajomość diagramu udźwigu to klucz do bezpiecznej pracy wózkiem widłowym - zarówno na co dzień, jak i podczas egzaminu UDT. Błędna interpretacja lub lekceważenie wykresu może doprowadzić do bardzo groźnych sytuacji, przede wszystkim utraty stateczności wózka i jego przewrócenia. Przewrócenie się wózka widłowego to jeden z najpoważniejszych wypadków, które może się wydarzyć podczas pracy.

Jeżeli dochodzi do wywrotki, to najczęściej przez prędkość lub przeciążenie wózka. W kontekście przeciążenia warto podkreślić, że nie chodzi tylko o oczywiste przekroczenie udźwigu nominalnego pojazdu, lecz także o sytuacje, gdy ładunek pozornie mieści się w nominalnym limicie wagowym, ale przy danej wysokości lub daleko wysuniętym środku ciężkości przekracza dopuszczalne wartości z diagramu. Prościej mówiąc, wózek może się przewrócić nawet przy podnoszeniu ładunku lżejszego niż jego udźwig nominalny, jeśli zignoruje się zależność udźwigu od wysokości i środka ciężkości. Dlatego - poprawne odczytanie diagramu uchroni operatora przed nieświadomą utratą stabilności maszyny.

Skutkiem niezastosowania się do diagramu udźwigu wózka widłowego może być także zniszczenie części urządzenia, które nie odpowiadają bezpośrednio za unoszenie, natomiast biorą czynny udział w transportowaniu oraz obsłudze ładunków, takich jak np. widły.

Redukcja udźwigu wózków widłowych odgrywa kluczową rolę w zapewnieniu bezpieczeństwa i efektywności operacyjnej w logistyce i przemyśle. Każdy wózek widłowy ma swoje ograniczenia pod względem podnoszonego ciężaru, które mogą się zmieniać w zależności od wysokości podnoszenia, rodzaju nawierzchni czy pozycji środka ciężkości ładunku.

Najczęstsze błędy przy ocenie udźwigu wózka

• Ignorowanie diagramu udźwigu i podnoszenie ładunków „na wyczucie”.
• Brak kontroli położenia środka ciężkości ładunku.
• Korzystanie z nieodpowiedniego osprzętu (np. wysięgników, chwytaków).
• Podnoszenie ładunków zbyt wysoko przy dużym wysunięciu wideł.

Każdy z tych błędów może prowadzić do wywrócenia wózka, dlatego czytanie diagramu udźwigu to nie formalność - to kwestia bezpieczeństwa życia i mienia.

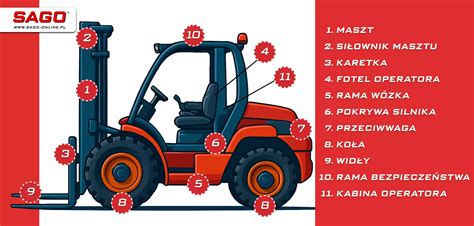

Trójkąt stateczności

Wózek widłowy ma konstrukcyjnie wyznaczone granice stabilności. Aby wózek widłowy zachował równowagę i nie przewrócił się w trakcie pracy, ważne jest zachowanie wypadkowego środka ciężkości w obrębie tzw. trójkąta stateczności (nazywanego też trójkątem stabilności czy trójkątem bezpieczeństwa). Stateczność wózków widłowych to inaczej ich zdolność do zachowania równowagi zarówno w trakcie postoju, jazdy, jak i wykonywania operacji unoszenia ładunków.

Na stateczność wózka największy wpływ mają 3 podstawowe parametry:

• Masa ładunku
• Odległość środka ciężkości ładunku od czoła wideł
• Wysokość podnoszenia ładunku

Wraz ze wzrostem masy ładunku środek ciężkości przesuwa się w stronę ładunku, a cały układ zbliża się do krawędzi trójkąta stateczności. Zbyt duży ciężar powoduje utratę równowagi i przewrócenie się wózka. Podobnie działa zwiększanie odległości środka ciężkości od czoła wideł. Im dalej znajduje się ładunek, tym bardziej środek ciężkości przesuwa się na zewnątrz i wózek szybciej traci stabilność.

Wpływ ma też wysokość podnoszenia. Im wyżej unoszony jest ładunek, tym wyżej wędruje środek ciężkości i tym łatwiej o zachwianie równowagi wózka.

Dlaczego piszemy o trójkącie stateczności? Diagram udźwigu jest narzędziem, które pozwala ocenić, czy planowana operacja mieści się w tych bezpiecznych granicach.

Czynniki wpływające na redukcję udźwigu

Na redukcję udźwigu wózka widłowego wpływa szereg czynników, które oddziałują na zdolność wózka do podnoszenia ciężarów.

Zmiana środka ciężkości ładunku

Zmiana środka ciężkości ładunku może znacząco wpłynąć na stabilność wózka widłowego, co zwiększa ryzyko przewrócenia się. Przesunięty środek ciężkości powoduje niestabilność, wymagając większej ostrożności podczas operacji. Na nośność wózka widłowego wpływ mają również różnorodne modyfikacje, takie jak dodatkowe przystawki czy obracane widły, które zmieniają sposób rozkładu obciążenia.

Wysokość podnoszenia

Wyższa wysokość podnoszenia ładunków bezpośrednio wpływa na redukcję udźwigu wózka widłowego. Im wyżej trzeba podnieść ładunek, tym mniejsza jest zdolność wózka do podnoszenia cięższych towarów. Wraz ze wzrostem wysokości podnoszenia środek ciężkości wózka przesuwa się, co wymaga zmniejszenia rzeczywistego udźwigu.

Dodatkowy osprzęt

Instalacja dodatkowego osprzętu, takiego jak chwytaki czy widły teleskopowe, znacząco wpływa na rozkład masy oraz modyfikuje parametry udźwigu wózka widłowego. W praktyce dodatki te obciążają konstrukcję masztu i ramy widłowej, często prowadząc do obniżenia nominalnej nośności urządzenia. Operatorzy powinni zawsze uwzględniać charakterystykę zamontowanego osprzętu, odpowiednio dostosowując parametry techniczne maszyny.

Rodzaj zasilania i technologia

Rodzaj zasilania wpływa na wydajność wózka widłowego. Tradycyjne baterie kwasowo-ołowiowe coraz częściej ustępują miejsca bateriom litowo-jonowym, które oferują dłuższą żywotność, większą wydajność energetyczną i lepsze parametry pod względem udźwigu. Baterie litowo-jonowe zyskują na znaczeniu w kontekście nowoczesnych wózków widłowych. W porównaniu do baterii kwasowo-ołowiowych, oferują one większą wydajność, dłuższą żywotność oraz wszechstronność w zastosowaniach przemysłowych, co skutkuje lepszymi osiągami i efektywnością.

W kontekście wózków widłowych, trudno przecenić znaczenie nowoczesnych systemów automatyzacji i inteligentnych technologii, które wprowadzają rewolucję w tej dziedzinie. Integracja takich rozwiązań, jak Internet Rzeczy (IoT) oraz sztuczna inteligencja (AI), umożliwia nie tylko bardziej efektywne monitorowanie parametrów technicznych wózka w czasie rzeczywistym, lecz również optymalizację tras transportowych i dynamiczną analizę warunków pracy, co wspólnie znacząco podnosi efektywność operacyjną. Dodatkowo, biorąc pod uwagę globalne trendy, coraz większe znaczenie zyskuje kwestia ekologii i zrównoważonego rozwoju, co wprowadza nową perspektywę do zarządzania flotami wózków widłowych. Firmy coraz bardziej inwestują w niskoemisyjne technologie zasilania, takie jak wózki widłowe z napędem elektrycznym, które nie tylko przyczyniają się do znacznej redukcji śladu węglowego, ale również oferują rozszerzone możliwości operacyjne. W połączeniu z zaawansowanymi systemami zarządzania flotą, te innowacyjne wózki widłowe pozwalają na bardzo precyzyjne kontrolowanie zużycia energii i optymalizację konserwacji.

Diagram udźwigu na egzaminie UDT

W Polsce zagadnienie diagramów udźwigu stało się istotną częścią egzaminu UDT na operatora wózków jezdniowych. W najnowszych testach co najmniej jedno pytanie teoretyczne dotyczy diagramu udźwigu i sprawdza, czy kandydat potrafi interpretować zawarte na nim informacje.

Na egzaminie mogą paść pytania o stateczność wózka, tabliczkę znamionową, diagram udźwigu czy udźwig zredukowany. Kandydat często dostaje schematyczny diagram i musi z niego odczytać maksymalny ciężar lub wysokość podnoszenia przy zadanych parametrach. Chcesz zdobyć uprawnienia na wózki widłowe? Dołącz do naszego kursu operatora wózków widłowych i zdaj egzamin UDT!
