Reduktor jazdy Bobcat: budowa, działanie i schematy

Miniładowarki Bobcat, znane ze swojej wszechstronności i niezawodności, często napotykają na problemy związane z układem napędowym, w tym z reduktorem jazdy. Awaria tej kluczowej części może prowadzić do kosztownych przestojów, dlatego zrozumienie jej budowy, działania oraz sposobów diagnozowania problemów jest niezwykle ważne dla każdego użytkownika tych maszyn.

W niniejszym artykule przyjrzymy się szczegółowo budowie i działaniu reduktora jazdy w ładowarkach Bobcat, omówimy typowe usterki, a także przedstawimy informacje dotyczące schematów i poszukiwania części zamiennych.

Budowa i działanie reduktora jazdy

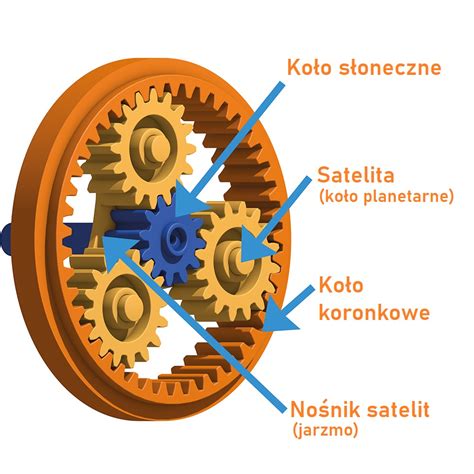

Zwolnica, znana również jako reduktor jazdy lub silnik jazdy, jest kluczowym elementem układu napędowego maszyn budowlanych. Jej głównym zadaniem jest zwiększenie momentu obrotowego dostarczanego przez silnik hydrauliczny, przy jednoczesnym zmniejszeniu prędkości obrotowej. W nowoczesnych maszynach, takich jak ładowarki Bobcat, sercem zwolnicy jest zazwyczaj przekładnia planetarna. Taka konstrukcja pozwala na rozłożenie obciążenia na kilka punktów, umożliwiając przenoszenie ogromnych sił w kompaktowej obudowie.

Silnik hydrauliczny dostarcza wysoką prędkość obrotową, ale stosunkowo niski moment obrotowy. Zwolnica, poprzez zastosowanie przekładni planetarnej, przekształca te parametry, dostarczając na koła (lub gąsienice) odpowiednio wysoki moment obrotowy, niezbędny do poruszania się maszyny w trudnych warunkach terenowych.

W przypadku maszyn kołowych, zwolnica jest zazwyczaj montowana w piastach kół. W maszynach gąsienicowych znajduje się przy kole napędowym. Mechaniczne hamowanie w niektórych systemach może być zbędne, ponieważ pompa ustawiona na zero zapewnia hamowanie.

Typowe problemy i objawy awarii

Użytkownicy maszyn Bobcat często zgłaszają różnorodne problemy z układem napędowym. Do najczęściej pojawiających się należą:

• Blokowanie się jazdy i migająca kontrolka "traction": Jest to częsty problem w modelach takich jak Bobcat 763. Może być spowodowany różnymi czynnikami, od problemów z elektroniką po awarię hydrauliczną.
• Nagły brak działania układu napędowego: W przypadku ładowarek teleskopowych, takich jak Bobcat T3571, może dojść do nagłego ustania jazdy do przodu i do tyłu, a także problemów z pracą joysticka.
• Problemy z jazdą do przodu lub do tyłu: Niektórzy użytkownicy zgłaszają, że maszyna jedzie tylko w jednym kierunku, np. do tyłu działa prawidłowo, a do przodu nie chce ruszyć lub odwrotnie. Może to wskazywać na problem z hydromotorem lub pompą hydrauliczną.
• Szarpana jazda lub problemy ze skręcaniem: Niesprawność w układzie hydraulicznym lub mechanicznym może objawiać się szarpaniem podczas jazdy lub brakiem płynności przy skręcaniu, np. problem ze skręcaniem tylko w lewo.
• Utrata mocy podczas jazdy lub podnoszenia ramienia: W niektórych przypadkach, po obniżeniu obrotów silnika, funkcja zamykania łyżki, siłownik wysięgu ramienia lub jazda mogą zacząć "dusić" silnik, co może być związane z niewłaściwym ustawieniem obrotów lub problemami z pompą hydrauliczną.
• Brak reakcji na tryb szybkiej jazdy: Włącznik trybu szybkiej jazdy umieszczony w joysticku może nie reagować, co wymaga sprawdzenia instalacji elektrycznej i manuala maszyny.
• Nagła utrata funkcji, brak napięcia na cewkach: W minikoparkach, takich jak Bobcat E16, może dojść do nagłej utraty funkcji, a po sprawdzeniu pompy i przekaźników okazuje się, że brakuje napięcia na cewkach przy rozdzielaczu.
• Problem z utrzymaniem prostego toru jazdy: Maszyna może mieć tendencję do samoczynnego skręcania, co może wymagać mechanicznej regulacji, a niekoniecznie interwencji w układ hydrauliczny.
• Problemy z ładowaniem alternatora: W minikoparkach typu "Bobcat" może wystąpić problem z brakiem ładowania, mimo że alternator i regulator napięcia są sprawne.

Schematy i poszukiwanie części

Znalezienie odpowiednich schematów i części zamiennych do maszyn Bobcat może być wyzwaniem, zwłaszcza w przypadku starszych modeli. Wiele problemów wymaga szczegółowej analizy i dostępu do dokumentacji technicznej.

Znaczenie schematów części

Schematy części koparki Bobcat są nieocenionym narzędziem podczas napraw i konserwacji. Zawierają one:

• Wyraźne zdjęcia każdej części: Ułatwiają identyfikację i nazwanie komponentów.
• Numery części: Służą jako unikalne identyfikatory, gwarantujące zakup właściwych zamienników.
• Widoki rozstrzelone: Pokazują, jak poszczególne części łączą się ze sobą, co jest kluczowe podczas demontażu i ponownego montażu.
• Symbole, etykiety i notatki: Dostarczają ważnych wskazówek dotyczących montażu, dokręcania śrub czy kolejności działań.

Korzystanie ze schematów pozwala na szybkie zlokalizowanie uszkodzonych elementów, skraca czas naprawy, minimalizuje ryzyko błędów i przedłuża żywotność maszyny.

Gdzie szukać schematów i części?

• Oficjalne strony internetowe producenta: Bobcat i inne firmy często udostępniają schematy na swoich stronach, posortowane według modelu i roku produkcji.
• Fora internetowe i grupy dyskusyjne: Użytkownicy często dzielą się schematami starszych maszyn lub informacjami o ich zdobyciu.
• Autoryzowani dealerzy Bobcat: Mogą posiadać archiwalne schematy i oferować oryginalne części zamienne.
• Firmy specjalizujące się w regeneracji i sprzedaży części do maszyn budowlanych: Oferują szeroki asortyment części oraz często posiadają własne bazy danych schematów.
• Instrukcje serwisowe: Starsze modele maszyn mogą wymagać zakupu instrukcji serwisowej, która zazwyczaj zawiera szczegółowe schematy.

Przy zamawianiu części zamiennych zawsze należy dokładnie sprawdzić numer części z katalogiem i schematem, aby mieć pewność, że jest ona kompatybilna z danym modelem maszyny.

Konserwacja i zapobieganie awariom

Regularna konserwacja jest kluczowa dla zapewnienia długiej żywotności i niezawodności reduktora jazdy oraz całego układu napędowego.

• Regularna kontrola i wymiana oleju w zwolnicy: Zgodnie z instrukcją obsługi maszyny, zazwyczaj co 1000 mth. Należy upewnić się, że poziom oleju jest prawidłowy i nie zawiera opiłków.
• Obserwacja stanu oleju: Duża ilość opiłków stalowych może świadczyć o zużyciu łożysk lub kół zębatych. Opiłki w kolorze mosiądzu lub brązu wskazują na ścieranie koszyczków łożysk igiełkowych.
• Sprawdzanie uszczelnień: Wycieki oleju, najczęściej przez uszczelnienie czołowe (duo cone), wymagają natychmiastowej interwencji.
• Kontrola przewodów hydraulicznych i elektrycznych: Uszkodzone przewody, luźne końcówki czy brak napięcia w obwodach mogą prowadzić do poważnych awarii.
• Utrzymywanie czystości: Dbanie o czystość maszyny, zwłaszcza w okolicach układu napędowego, zapobiega przedostawaniu się zanieczyszczeń.

W przypadku podejrzenia awarii zwolnicy, najbezpieczniejszym i najszybszym rozwiązaniem jest często wymiana całej jednostki na nową, kompletną. Naprawa zwolnicy, choć możliwa, wymaga wymiany wszystkich łożysk i uszczelnień jako kompletu i może być nieopłacalna.
