Prawidłowa regulacja sprzęgła jest kluczowa dla optymalnej pracy i długowieczności każdego ciągnika rolniczego. Niezależnie od tego, czy masz nowoczesny ciągnik z układem powershift, czy klasycznego Ursusa C-360, C-330, C-385, a nawet Zetora 5211, właściwe ustawienie sprzęgła gwarantuje płynność jazdy, efektywność zmiany biegów i zapobiega kosztownym awariom.

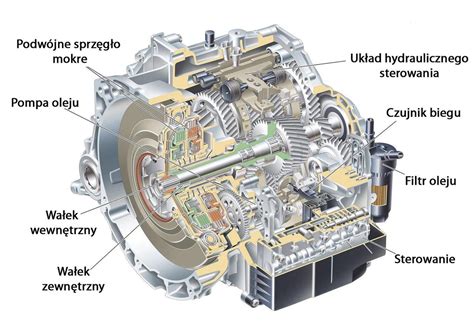

Kalibracja skrzyni biegów w ciągnikach z układem Powershift
W nowoczesnych ciągnikach z układami transmisyjnymi typu powershift, które zazwyczaj są wyposażone w elektrohydrauliczny rewers, objawy takie jak zrywanie kół podczas ruszania czy szarpnięcia przy zmianie biegów niekoniecznie muszą świadczyć o awarii. Mogą one wskazywać na konieczność wykonania kalibracji skrzyni biegów.
Przyczyny i objawy potrzeby kalibracji
W maszynach z układem powershift każdy półbieg (także rewers) ma swoje sprzęgło. Elementy sprzęgła, nawet przy prawidłowej eksploatacji, ulegają naturalnemu zużyciu, co może powodować wspomniane objawy. Najczęściej dochodzi do częściowego zużycia tarczek sprzęgłowych i metalowych przekładek. W wielu nowszych modelach ciągników o nieprawidłowościach w działaniu układu przekazania napędu poinformuje odpowiedni komunikat ostrzegawczy, najczęściej w postaci tzw. kodu błędu.
Cel i proces kalibracji
Kalibracja jest potrzebna, aby skorygować działanie układu hydraulicznego napełniającego bębny (tłoczyska) sterujące tarczami sprzęgieł i synchronizatorami zmiany biegów. W trakcie kalibracji wprowadzane są do modułu sterującego nowe, aktualne wartości dopasowane do stopnia zużycia tarcz. Od strony technicznej czynność ta wydaje się skomplikowana, jednak w wielu ciągnikach można ją wykonać nawet bez użycia narzędzia diagnostycznego. W niektórych modelach instrukcja obsługi podaje sposób wykonania kalibracji przez użytkownika.
Procedura kalibracji w praktyce
Przeprowadza się ją przez odpowiednią sekwencję czynności, na przykład: wciśnięcie guzików zmiany półbiegów, wybór funkcji z menu komputera pokładowego, włączenie stacyjki, uruchomienie silnika i jego pracę przy określonych obrotach. Na przykład w ciągnikach New Hollanda olej musi osiągnąć temperaturę co najmniej 60°C; przy niższej temperaturze komputer może w ogóle nie dopuścić do kalibracji. Zimny olej najlepiej rozgrzać podczas pracy z narzędziami obsługiwanymi z hydrauliki ciągnika (jeśli ciągnik ma wspólny obieg dla zewnętrznej hydrauliki i przekładni), może wystarczyć też krótsza lub dłuższa "przejażdżka". W ten sposób olej jest nagrzewany szybko i na miejscu. Kalibrację wykonuje się kilkakrotnie dla każdego ze sprzęgieł.
Zalecenia i przestrogi
Właściwie każdy producent zaleca (a w trakcie okresu gwarancyjnego obliguje do tego) wykonanie opisywanej czynności przez autoryzowany serwis. Nieumiejętnie wykonana kalibracja może zaszkodzić maszynie. W czasie jej przeprowadzania na wyświetlaczu pokazują się różne wartości liczbowe. Jeśli ktoś nie będzie wiedział, jak je zinterpretować lub przerwie czynność, może pogorszyć działanie skrzyni, a interwencja serwisu i tak będzie potrzebna. Zdarza się, że w nowych maszynach pomaga sama wymiana filtra oleju, który stosowany "na pierwszy montaż" charakteryzuje się zwiększonym poziomem filtracji i szybciej się zatyka.
Podłączając urządzenie diagnostyczne do sterownika, serwisant może sczytać wszystkie kody zapisane na sterowniku i przeanalizować problem występujący w ciągniku. Na tej podstawie można dowiedzieć się, czy wystarczy sama kalibracja, czy przyczyną szarpania jest zgoła inny problem. Wtedy koszt usługi może zamknąć się w kwocie 150-300 zł.
Częstotliwość kalibracji i wpływ eksploatacji
Absolutnie nie ma reguły, co jaki czas konieczne jest wykonanie kalibracji. W nowych ciągnikach pierwsza wykonywana jest często przy bardzo małych przebiegach (nawet kilkadziesiąt godzinach), co wynika przede wszystkim z docierania i ułożenia się elementów. Zużycie elementów sprzęgieł zależy w dużej mierze nie tylko od rodzaju wykonywanej pracy (ciężkie, lekkie), lecz także od techniki jazdy. Ważna jest na przykład zmiana kierunku jazdy z użyciem elektrohydraulicznego rewersu. Nie powinna być wykonywana przy zbyt dużej prędkości czy zbyt wysokich obrotach silnika.
Regulacja sprzęgła w Ursusie C-360
Wymiana sprzęgła to jedno, a jego właściwe ustawienie to drugie. Bez właściwego ustawienia ciągnik nie będzie działał tak jak należy, dlatego warto się do tej czynności przyłożyć z należytą starannością, tym bardziej, że nie jest to bardzo skomplikowane.
Przygotowanie i demontaż
Kiedy sprzęgło w Ursusie C-360 zostało już wymienione, a ciągnik jest złożony, kolejną czynnością jest wyregulowanie sprzęgła. Pierwszą czynnością powinien być demontaż klapki rewizyjnej od sprzęgła, która znajduje się po lewej stronie obudowy, zaraz za silnikiem. Demontaż pokrywy sprzęgła jest istotnym krokiem w procesie regulacji. Dokładne i ostrożne usunięcie pokrywy pozwala na łatwiejszy dostęp do komponentów sprzęgła oraz ich dokładną inspekcję. Następnie, przed przystąpieniem do regulacji, należy dokładnie oczyścić obszar wokół pokrywy skrzyni biegów, co zapobiegnie przedostawaniu się zanieczyszczeń do systemu.
Ustawienie luzu łożyska sprzęgła
Łapki, czyli inaczej palce sprzęgła, są ustawione naprzemiennie. Trzy łapki odpowiadają za sprzęgło pierwszego stopnia, a drugie trzy za sprzęgło drugiego stopnia. Kluczowe jest prawidłowe sprawdzenie i ustawienie luzu łożyska sprzęgła. Dla sprzęgła pierwszego stopnia luz między łożyskiem a palcami sprzęgła (tzw. łapkami) powinien wynosić 4 mm, a dla drugiego stopnia 10 mm. Dla mierzenia odległości najlepszym i najprostszym rozwiązaniem będzie wykonanie przyrządów pomiarowych, np. ze szczelinomierza. Po demontażu pokrywy, kluczowe jest, aby sprawdzić położenie palców sprzęgła, aby upewnić się, że są one równomiernie ustawione w odpowiedniej odległości od łożyska zwolnienia.
Jak Bodzio reguluje sprzęgło w Ursusie C360
Regulacja długości cięgna
Kiedy wszystkie łapki będą już ustawione, należy również zadbać o właściwe ustawienie długości cięgna łączącego skrzynię z pedałem sprzęgła. Podczas regulacji luzu należy pamiętać o dostosowaniu śruby regulacyjnej znajdującej się z boku skrzyni biegów. Upewnij się, że wszystkie elementy są dobrze dopasowane i nie ma luzów, które mogłyby wpłynąć na działanie sprzęgła. Dobrze wykonana regulacja nie tylko poprawia komfort jazdy, ale także zwiększa trwałość komponentów.
Problemy z sprzęgłem w Ursusie C-360
Jednym z najczęstszych problemów ze sprzęgłem w C-360 są trudności w zmianie biegów, które mogą być spowodowane niewłaściwym ustawieniem luzu łożyska, ale też zużytymi elementami. Innym istotnym problemem jest ślizganie się sprzęgła, które może być efektem niewłaściwego ustawienia (lub po prostu zużyciem tarcz sprzęgłowych). Objawia się to tym, że silnik pracuje, ale ciągnik nie przyspiesza. Warto również zwrócić uwagę na hałas wydobywający się z okolic sprzęgła, co może sugerować uszkodzenie łożysk lub innych komponentów. Wczesne rozpoznanie objawów niewłaściwego ustawienia sprzęgła jest kluczowe dla utrzymania ciągnika w dobrym stanie. Trudności w zmianie biegów oraz ślizganie się to najczęstsze symptomy, które mogą prowadzić do poważnych problemów, jeśli nie zostaną szybko rozwiązane.
Rozwiązywanie problemów
Rozwiązywanie problemów z zaciętym lub ślizgającym się sprzęgłem w Ursusie C-360 wymaga dokładnej analizy i odpowiednich działań. W przypadku zacięcia, pierwszym krokiem jest sprawdzenie, czy nie występują zanieczyszczenia lub uszkodzenia w mechanizmie sprzęgła. Często problem ten może być spowodowany niewłaściwym ustawieniem luzu łożyska, co prowadzi do braku pełnego kontaktu między tarczami sprzęgłowymi. W przypadku ślizgania się sprzęgła, które objawia się tym, że silnik pracuje, ale ciągnik nie przyspiesza, należy sprawdzić stan tarcz sprzęgłowych. Zużyte lub uszkodzone tarcze mogą prowadzić do utraty przyczepności. Warto również zwrócić uwagę na płynność działania pedału sprzęgła; jeśli występują trudności w jego wciśnięciu, może to oznaczać, że mechanizm wymaga konserwacji.
Narzędzia do regulacji sprzęgła w Ursusie C-360
Użycie odpowiednich narzędzi jest niezbędne do skutecznej regulacji sprzęgła w Ursusie C-360. Właściwe narzędzia pomagają w precyzyjnym pomiarze i dostosowaniu luzu łożyska, co przekłada się na lepszą wydajność ciągnika. Aby skutecznie przeprowadzić regulację, niezbędne jest posiadanie odpowiednich narzędzi, takich jak: przyrząd pomiarowy (np. szczelinomierz), klucz płaski, klucze nasadowe oraz rura przegubowa, aby ułatwić dostęp do trudnych miejsc.
Regulacja sprzęgła w Ursusie C-330
W przypadku "sześćdziesiątki" nie ważne jak stara ona jest, rodzaj sprzęgła jest jeden. Początkowo Ursusy C-330 były wyposażane w sprzęgła dwustopniowe, które posiadały trzy łapki, czy inaczej palce sprzęgła. Późniejsze mają również sprzęgła dwustopniowe, ale wyposażone już w sześć łapek.
Dostęp do mechanizmu i regulacja
W C-330 okienko rewizyjne znajduje się po prawej stronie. Po zdjęciu osłony dokładnie widzimy łapki I stopnia i tzw. grzybki (czyli prawidłowo są to wkręty dociskające) do regulacji II stopnia. Zaczynając od regulacji łapek I stopnia, należy je ustawić poprzez nakrętki i nakrętki kontrujące tak, aby odległość łapki od łożyska oporowego wynosiła 8 mm, do czego nada się przymiar. Regulując sprzęgło II stopnia należy najpierw odbezpieczyć poprzez poluzowanie nakrętek 6 wkrętów dociskających, znajdujących się na obudowie sprzęgła, a następnie dokręcić wszystkie wkręty do oporu (są na płaski śrubokręt). W tym przypadku regulacja sprzęgła będzie właściwie taka sama jak w większym bracie, czyli ciągniku Ursus C-360, inne będą tylko wartości, jakie trzeba zachować od łożyska oporowego. Sprzęgło I stopnia regulujemy za pomocą szczelinomierza, który będzie np. o grubości 3,5 mm (dla starszych modeli) lub 5 mm (dla nowszych modeli).
Typowe problemy
Niewłaściwe ustawienie sprzęgła w ciągniku Ursus C-330 może prowadzić do wielu problemów, które wpłyną na jego funkcjonowanie. Często pojawiają się objawy takie jak zacinanie się biegów, trudności w rozłączaniu napędu czy nieprawidłowe działanie pedału sprzęgła. Dodatkowo, jeśli sprzęgło będzie zbyt mocno dociśnięte, np. z powodu błędnej regulacji, może to prowadzić do przedwczesnego zużycia elementów.
Regulacja sprzęgła w Ursusie C-385
Aby prawidłowo wyregulować sprzęgło w traktorze Ursus C-385, należy wykonać kilka kluczowych kroków, które zapewnią płynność pracy maszyny. Regulacja sprzęgła jest niezwykle ważna, ponieważ niewłaściwe ustawienia mogą prowadzić do problemów z jazdą, takich jak trudności w zmianie biegów czy poślizg sprzęgła.
Przygotowanie do regulacji
Przed przystąpieniem do regulacji warto dokładnie sprawdzić stan sprzęgła, aby zidentyfikować ewentualne uszkodzenia. Upewnienie się, że ciągnik stoi na równej powierzchni i że akumulator jest odłączony, jest kluczowe dla bezpieczeństwa podczas pracy.
Regulacja luzu pedału sprzęgła
Pierwszym krokiem w procesie regulacji jest ustawienie luzu pedału sprzęgła, który powinien wynosić około 20-30 mm. Używając klucza płaskiego lub nasadowego, poluzuj nakrętkę regulacyjną na dźwigni sprzęgła, a następnie dostosuj ją, aby uzyskać odpowiedni luz. Po zakończeniu regulacji, warto przetestować sprzęgło podczas jazdy, aby upewnić się, że działa płynnie. W przypadku, gdy po regulacji występują trudności w zmianie biegów lub odczuwalny jest poślizg sprzęgła, konieczne może być ponowne sprawdzenie ustawień.
Dostosowanie napięcia linki sprzęgła
Aby zapewnić optymalne działanie sprzęgła w Ursusie C-385, niezwykle istotne jest odpowiednie dostosowanie napięcia linki sprzęgła. Niewłaściwe napięcie może prowadzić do trudności w operowaniu sprzęgłem, co negatywnie wpłynie na komfort jazdy. Regulacja napięcia linki sprzęgła polega na poluzowaniu nakrętki mocującej i dostosowaniu długości linki, aby uzyskać odpowiednie napięcie. Używając klucza, należy delikatnie dostosować linkę, a następnie ponownie dokręcić nakrętkę. Po dokonaniu regulacji, warto przetestować sprzęgło, aby upewnić się, że działa płynnie i nie występują żadne problemy.
Wskazówki i błędy
Zawsze zaczynaj od dokładnego sprawdzenia stanu linki - upewnij się, że nie ma na niej żadnych uszkodzeń ani przetarć. Unikaj nadmiernego napięcia, które może prowadzić do szybszego zużycia elementów. Jednym z najczęstszych błędów jest zbyt luźne ustawienie linki, co prowadzi do nieprawidłowego działania sprzęgła i trudności w zmianie biegów. Inny błąd to zbyt mocne napięcie, które może spowodować uszkodzenie elementów układu.
Regulacja sprzęgła w Zetorze 5211
Ustawienie sprzęgła w Zetorze 5211 jest kluczowe dla zapewnienia efektywności i długowieczności układu napędowego traktora. Aby uniknąć kosztownych napraw, konieczne jest przeprowadzenie tego procesu w sposób precyzyjny i systematyczny. Właściwe ustawienie sprzęgła nie tylko poprawia komfort jazdy, ale również zapobiega problemom takim jak trudności w zmianie biegów czy nadmierne zużycie komponentów.
Przygotowanie i bezpieczeństwo
Proces regulacji zaczyna się od odpowiednich przygotowań, w tym zapewnienia bezpieczeństwa. Ważne jest, aby przed przystąpieniem do regulacji wyłączyć silnik i odłączyć akumulator. Upewnij się, że traktor znajduje się na stabilnej, płaskiej powierzchni, a silnik jest wyłączony. Odłączenie akumulatora pomoże uniknąć przypadkowego uruchomienia maszyny. Prawidłowe pomiary luzu sprzęgła są niezbędne, a ich dokładność ma kluczowe znaczenie dla dalszej pracy traktora. Zawsze należy pracować w dobrze oświetlonym i wentylowanym miejscu. Ważnym aspektem bezpieczeństwa jest również zabezpieczenie traktora przed przypadkowym ruchem. Upewnij się, że traktor jest na stabilnej, płaskiej powierzchni, a przed rozpoczęciem pracy zawsze korzystaj z hamulca ręcznego. Użyj klinów do kół, które umieszczone przed i za kołami pomogą zapobiec przypadkowemu toczeniu się traktora.
Narzędzia do regulacji
Aby prawidłowo ustawić sprzęgło w Zetorze 5211, potrzebujesz kilku kluczowych narzędzi, które zapewnią dokładność i efektywność regulacji. Każde z wymienionych narzędzi odgrywa istotną rolę w procesie regulacji sprzęgła. Suwmiarka cyfrowa pozwala na dokładne pomiary, co jest kluczowe dla prawidłowego ustawienia luzu. Klucz dynamometryczny zapewnia, że wszystkie śruby są dokręcone zgodnie z zaleceniami producenta, co zapobiega ich poluzowaniu się w trakcie pracy. Wkrętaki i klucze nasadowe są niezbędne do demontażu i montażu osłon, co umożliwia dostęp do mechanizmu sprzęgła.
Rozpoznawanie objawów i unikanie błędów
Rozpoznawanie objawów niewłaściwego ustawienia sprzęgła w Zetorze 5211 jest kluczowe dla utrzymania jego efektywności. Wczesne zauważenie problemów pozwala na szybką interwencję i zapobiega dalszym uszkodzeniom. Przede wszystkim, ślizganie się sprzęgła jest jednym z najczęstszych sygnałów, że regulacja jest konieczna. Można również zauważyć trudności w włączaniu biegów, co może być wynikiem zbyt dużego luzu lub niewłaściwego ustawienia mechanizmu sprzęgła. Hałas może oznaczać, że sprzęgło wymaga natychmiastowej interwencji, aby uniknąć poważniejszych uszkodzeń.
Podczas regulacji sprzęgła w Zetorze 5211 wiele osób popełnia typowe błędy, które mogą prowadzić do poważnych problemów. Aby uniknąć tych błędów, zawsze należy dokładnie mierzyć luz sprzęgła przy użyciu precyzyjnych narzędzi, takich jak suwmiarka cyfrowa. Używaj tylko odpowiednich narzędzi, takich jak klucz dynamometryczny, aby zapewnić właściwe dokręcenie śrub. Przed przystąpieniem do regulacji, zapoznaj się z instrukcją producenta, aby upewnić się, że wszystkie ustawienia są zgodne z jego specyfikacjami.
Konserwacja sprzęgła i nowoczesne technologie
Regularna konserwacja sprzęgła jest kluczowa dla zapewnienia jego długowieczności oraz optymalnej wydajności. Dzięki systematycznemu dbaniu o sprzęgło można uniknąć wielu problemów, które mogą prowadzić do kosztownych napraw. Właściwa konserwacja nie tylko zwiększa efektywność pracy traktora, ale także poprawia bezpieczeństwo podczas jego użytkowania.
Podstawowe zasady konserwacji
Do podstawowych zadań konserwacyjnych należy regularne czyszczenie elementów sprzęgła z zanieczyszczeń, takich jak kurz czy olej, oraz ich smarowanie. Używanie odpowiednich środków czyszczących i smarów jest istotne, aby zachować sprawność układu. Ponadto, warto monitorować parametry pracy sprzęgła, co pozwoli na wczesne wykrycie ewentualnych usterek. Regularne sprawdzanie stanu tarcz sprzęgła oraz linki jest kluczowe, aby zidentyfikować ewentualne uszkodzenia na wczesnym etapie.
Rola nowoczesnych technologii
W dzisiejszych czasach, nowoczesne technologie mogą znacznie ułatwić proces konserwacji sprzęgła w traktorach. Wykorzystanie systemów monitorowania parametrów pracy sprzęgła w czasie rzeczywistym pozwala na bieżąco analizować jego wydajność, co może prowadzić do szybszego wykrywania problemów. Przykładowo, czujniki mogą informować o nadmiernym zużyciu tarcz sprzęgła lub nieprawidłowym napięciu linki, co umożliwia natychmiastową reakcję przed wystąpieniem poważniejszych uszkodzeń. Dodatkowo, aplikacje mobilne mogą wspierać rolników w zarządzaniu konserwacją sprzęgła, przypominając o regularnych przeglądach oraz dostarczając szczegółowych instrukcji.
Dodatkowe praktyki konserwacyjne
Aby zapewnić długotrwałą wydajność sprzęgła, warto wprowadzić do swojej rutyny kilka dodatkowych praktyk konserwacyjnych. Regularne sprawdzanie stanu płynów eksploatacyjnych, takich jak olej silnikowy i płyn hydrauliczny, może znacząco wpłynąć na działanie całego systemu. Warto również zainwestować w szkolenie dla operatorów, aby nauczyć ich technik oszczędnej jazdy i obsługi sprzęgła. Prawidłowe użycie sprzęgła, takie jak unikanie nadmiernego wciśnięcia pedału czy zbyt długiego trzymania go w pozycji wciśniętej, może znacząco wydłużyć żywotność komponentów.
