Regulator napięcia jest kluczowym komponentem w układzie elektrycznym ciągnika, zapewniającym stabilne napięcie ładowania i prawidłowe działanie wszystkich urządzeń elektrycznych. Regularna konserwacja i kontrola mogą zapobiec wielu problemom, a szybka reakcja na pierwsze oznaki uszkodzenia regulatora pozwoli uniknąć poważniejszych awarii.
Zasada działania regulatora napięcia
Regulator napięcia monitoruje napięcie generowane przez alternator lub prądnicę. Kiedy napięcie wyjściowe przekracza określoną wartość (zwykle około 13,8-14,4V dla systemów 12V), regulator ogranicza przepływ prądu wzbudzenia do alternatora, zmniejszając jego wydajność. Gdy napięcie spada poniżej ustawionego poziomu, regulator zwiększa przepływ prądu wzbudzenia, co z kolei zwiększa wydajność alternatora.
Problemy z układem ładowania i ich diagnostyka
Objawy i przyczyny problemów z rozrusznikiem
Objaw, gdzie przy próbie rozruchu jest stuk w rozruszniku i tablica jest ciemna, może wskazywać na wytarte tulejki na wirniku. Włączając zasilanie, wirnik zamiast się kręcić, jest przyciągany do stojana i nie może się obrócić. Wówczas rozrusznik pobiera prąd zwarcia (zamiast kilkudziesięciu, idzie kilkaset amperów), co może doprowadzić do uszkodzenia, jeśli zasilanie nie zostanie rozłączone. Rozłączenie zasilania nie zawsze jest możliwe, ponieważ włączając rozrusznik, podaje się prąd na elektromagnes, który zwykle przesuwa bendix i równocześnie masywnymi stykami włącza zasilanie wirnika i stojana rozrusznika (działa to jak masywny przekaźnik). Gdy rozrusznik pobiera prąd zwarcia, styki mogą się zgrzać, co prowadzi do uszkodzenia.
Problemy z niskim napięciem i jego lokalizacja
Jeśli po takim zdarzeniu na stacyjce dalej masz 12,7V przy włączonych światłach lub innym obciążeniu, a jeśli nie, to sprawdź to samo napięcie na klemach akumulatora. Jest możliwość, że masz bardzo słabe przejście między czopem akumulatora a klemą, między klemą a kablem, lub ewentualnie między klemą "-" a masą ciągnika. To ostatnie jest bardzo zdradliwe, często o sprawdzeniu masy się zapomina.
Wpływ uszkodzonego regulatora na akumulator i system elektryczny
- Nadmierne napięcie: Może prowadzić do przeładowania akumulatora, co skraca jego żywotność i może powodować wycieki elektrolitu.
- Niskie napięcie: Może powodować niedoładowanie akumulatora, co skutkuje trudnościami w uruchamianiu ciągnika i skraca żywotność akumulatora.
- Brak ładowania: Często spowodowane przez uszkodzony regulator napięcia lub alternator.
Diagnostyka i konserwacja regulatora napięcia
Regularna kontrola napięcia ładowania za pomocą multimetru jest kluczowa. Napięcie powinno wynosić około 13,8-14,4V przy pracującym silniku. Należy również upewnić się, że wszystkie przewody i połączenia są dobrze zamocowane i nie są uszkodzone.
Wybór i adaptacja regulatora napięcia do traktorka
Poszukiwanie odpowiedniego regulatora do Hinomoto C 172
Użytkownik poszukuje regulatora napięcia do prądnicy 12V w traktorku Hinomoto C 172. Ze względu na wiek traktorka, znalezienie oryginalnego regulatora może być trudne. Prądnica w tym traktorku posiada dwa przewody wychodzące z obudowy, bez zacisków. Odbiornikiem prądu jest akumulator.
Rozważania nad alternatywnymi rozwiązaniami
Rozważano zastosowanie alternatora z Tico lub Matiza, jednak przeróbka mocowania może być skomplikowana. Alternatory ze szrotu często posiadają wady, takie jak wyjące łożyska, kończące się szczotki czy wycięty pierścień ślizgowy, a także koło pasowe na pasek wielorowkowy. Alternatywnie, użytkownik traktorka MTD 21/102 planuje zastosować regulator ładowania ze skutera, aby ograniczyć napięcie do 14V, biorąc pod uwagę, że napięcie wyjściowe z magneta w traktorku wynosi około 40V AC bez obciążenia.
Prądnica wolnoobrotowa 6,5kw + silnik od pralki
Historia sukcesu: odnalezienie i testowanie regulatora

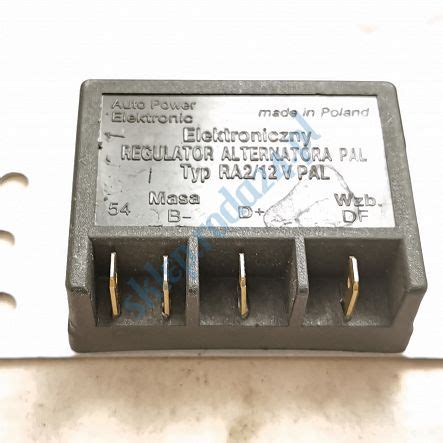

Udało się zidentyfikować, że traktorek Hinomoto C 172 jest wyposażony w alternator, a nie prądnicę, co było mylące z powodu zastosowanego mechanicznego regulatora napięcia. Pod warstwą rdzy i brudu na podstawie oryginalnego regulatora odnaleziono numer części: 443116417020. Został nabyty najtańszy zamiennik, polski regulator RA2/12 PAL cztero-pinowy, który okazał się działać. Podstawa oryginalnego mechanicznego regulatora była odizolowana za pomocą gumeczek od blachy. Choć ten zamiennik jest "brzydki i wykonany tandetnie", na razie pozostaje, ponieważ Magneton produkuje również zamienniki bardziej pasujące stylowo do epoki.
Dalsze problemy z alternatorem
Obecnie występuje problem z samym alternatorem: na niskich i średnich obrotach napięcie zamyka się w granicach 14,3-14,8V, ale już na pełnych obrotach skacze do 15,4-15,8V. Napięcie z alternatora przed regulatorem na średnich obrotach wynosi 18,5-19,2V, a na maksymalnych obrotach skacze powyżej 20V. Napięcie z alternatora powinno być stałe niezależnie od obrotów, co sugeruje konieczność wizyty u specjalisty od regeneracji alternatorów.
