Regulator napięcia jest kluczowym komponentem w systemie elektrycznym maszyn budowlanych i ciężkich, takich jak te produkowane przez firmę Komatsu. Jego głównym zadaniem jest stabilizacja napięcia wyjściowego generatora prądu (alternatora), zapewniając optymalne warunki pracy dla wszystkich podzespołów elektrycznych pojazdu. Bez prawidłowo działającego regulatora napięcia, system ładowania akumulatora oraz zasilanie elektroniki maszyny mogłoby ulec poważnym zakłóceniom.
Rola i Znaczenie Regulatora Napięcia w Maszynach Komatsu
Maszyny Komatsu, takie jak koparki, ładowarki czy spycharki, charakteryzują się złożonymi systemami elektrycznymi, które wymagają precyzyjnego i stabilnego zasilania. Regulator napięcia pełni w nich kilka niezwykle ważnych funkcji:
- Ochrona akumulatora: Zapobiega przeładowaniu lub niedoładowaniu akumulatora, co wydłuża jego żywotność i zapewnia niezawodny rozruch silnika. Przeładowanie może prowadzić do uszkodzenia akumulatora i wycieku elektrolitu, natomiast niedoładowanie skutkuje słabą wydajnością i problemami z uruchomieniem.
- Stabilne zasilanie podzespołów: Zapewnia stałe napięcie dla wszystkich odbiorników prądu, takich jak oświetlenie, systemy sterowania silnikiem, elektronika pokładowa, hydraulika sterowana elektrycznie i inne komponenty. Fluktuacje napięcia mogą prowadzić do awarii tych elementów.
- Optymalizacja pracy alternatora: Kontroluje prąd wzbudzenia alternatora, dostosowując go do aktualnego zapotrzebowania na energię, co pozwala na efektywne wykorzystanie jego mocy.
Niesprawny regulator napięcia Komatsu może prowadzić do szeregu problemów, od drobnych usterek po poważne awarie maszyny.
Budowa i Zasada Działania
Współczesne regulatory napięcia Komatsu to zazwyczaj kompaktowe urządzenia elektroniczne, często zintegrowane z alternatorem. Ich konstrukcja opiera się na układach półprzewodnikowych, które monitorują napięcie wyjściowe alternatora i odpowiednio regulują prąd wzbudzenia wirnika.
Kluczowe elementy regulatora:
- Układ scalony: Odpowiada za analizę napięcia i sterowanie.
- Tranzystory mocy: Regulują przepływ prądu do cewki wzbudzenia.
- Elementy zabezpieczające: Chronią regulator przed przepięciami i przeciążeniami.
Zasada działania jest stosunkowo prosta: regulator mierzy napięcie na zaciskach wyjściowych alternatora. Jeśli napięcie spada poniżej ustalonego poziomu, regulator zwiększa prąd wzbudzenia, co powoduje wzrost napięcia wyjściowego alternatora. Jeśli napięcie przekracza dopuszczalny próg, regulator zmniejsza prąd wzbudzenia, obniżając napięcie. Ten cykl powtarza się wielokrotnie na sekundę, utrzymując napięcie na stałym, bezpiecznym poziomie (zazwyczaj około 14-14,5 V w systemach 12V i 28-29V w systemach 24V).

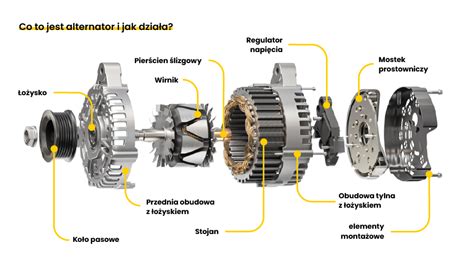

Alternator budowa zasada działania usterki
Typowe Objawy Awarii Regulatora Napięcia Komatsu
Wykrycie awarii regulatora napięcia we wczesnym stadium jest kluczowe dla uniknięcia dalszych uszkodzeń. Poniżej przedstawiono najczęstsze objawy, które mogą wskazywać na problem z tym komponentem:
- Szybkie rozładowywanie się akumulatora: Jeśli akumulator jest niedoładowywany, może to świadczyć o tym, że regulator nie wysyła odpowiedniego prądu do ładowania.
- Przeładowywanie akumulatora: Zbyt wysokie napięcie ładowania może prowadzić do przegrzewania akumulatora, bulgotania elektrolitu, nieprzyjemnego zapachu siarki, a nawet jego uszkodzenia.
- Migotanie lub zbyt jasne światła: Fluktuacje napięcia mogą powodować niestabilną pracę oświetlenia i innych urządzeń elektrycznych.
- Nieprawidłowe odczyty wskaźników: Wskaźnik ładowania akumulatora na desce rozdzielczej może pokazywać zbyt wysokie lub zbyt niskie wartości, lub świecić się stale.
- Problemy z elektroniką: Awarie lub niestabilna praca systemów elektronicznych maszyny mogą być spowodowane niestabilnym zasilaniem.
- Uszkodzenie innych podzespołów: W skrajnych przypadkach niewłaściwe napięcie może uszkodzić inne, drogie komponenty elektryczne i elektroniczne.
Diagnostyka i Wymiana
Diagnostyka regulatora napięcia Komatsu wymaga użycia multimetru do pomiaru napięcia ładowania akumulatora przy włączonym silniku. Napięcie powinno mieścić się w zalecanym zakresie producenta (zazwyczaj około 14-14,5V dla systemów 12V). Odchylenia od tej wartości w dół (niedoładowanie) lub w górę (przeładowanie) wskazują na problem.
Wymiana regulatora napięcia, zwłaszcza jeśli jest on zintegrowany z alternatorem, często wymaga demontażu całego alternatora. Zaleca się, aby takie prace były wykonywane przez wykwalifikowanych mechaników, którzy posiadają doświadczenie w obsłudze maszyn Komatsu i dostęp do oryginalnych części zamiennych lub ich wysokiej jakości odpowiedników.
Konserwacja i Długa Żywotność
Choć regulator napięcia jest elementem stosunkowo trwałym, regularna kontrola systemu elektrycznego maszyny Komatsu może przyczynić się do jego długiej i bezawaryjnej pracy. Ważne jest, aby dbać o czystość połączeń elektrycznych, unikać przeciążania systemu i regularnie sprawdzać stan akumulatora. W przypadku jakichkolwiek niepokojących objawów, należy jak najszybciej przeprowadzić diagnostykę, aby zapobiec poważniejszym awariom. Używanie oryginalnych części zamiennych Komatsu gwarantuje zgodność i optymalną wydajność regulatora.
