Rola i Zasada Działania Regulatora Napięcia
Regulator napięcia to jeden z kluczowych elementów układu ładowania akumulatora. Jego głównym zadaniem jest zachowanie na stałym poziomie napięcia, jakie wytwarza alternator bądź prądnica. Prawidłowe napięcie ładowania powinno wynosić od 14,0 do 14,4 V. W przypadku uszkodzenia regulatora napięcia może to nawet uniemożliwić włączenie silnika.
Warto pamiętać, że im starszy sprzęt, tym bardziej napięcie w regulatorze spada, dlatego raz na kilka lat nie obejdzie się bez wymiany tego elementu układu ładowania akumulatora.
Typowe Objawy Uszkodzenia Regulatora Napięcia
Częstym problemem z regulatorem jest sytuacja, w której utrzymuje on napięcie tylko na niskich obrotach silnika, a w miarę ich zwiększania, napięcie stopniowo lub dość gwałtownie spada. Posiadacz traktorka Honda 2417 HME z silnikiem GCV530 zgłaszał problem z brakiem ładowania akumulatora oraz ciągle świecącą kontrolką ładowania po uruchomieniu silnika. Pomiar napięcia na nowym, naładowanym akumulatorze wskazywał 12,3 V. Podobny problem dotyczył traktorka kosiarki Honda z silnikiem 20 KM, gdzie nie było ładowania.
OBJAWY USZKODZONEGO REGULATORA NAPIĘCIA
Diagnostyka i Identyfikacja Problemów z Ładowaniem
Pomiary Multimetrem i Sprawdzenie Połączeń
Aby zdiagnozować problem, należy sprawdzić, czy natężenie prądu stałego jest odpowiednie, za pomocą multimetru. Następnie należy porównać odczyt z danymi technicznymi sprzętu. Jeśli odczyty się nie zgadzają, jest to pierwsza oznaka, że regulator napięcia nadaje się do wymiany. Może to również świadczyć o innych uszkodzeniach, np. diody lub stojana alternatora.

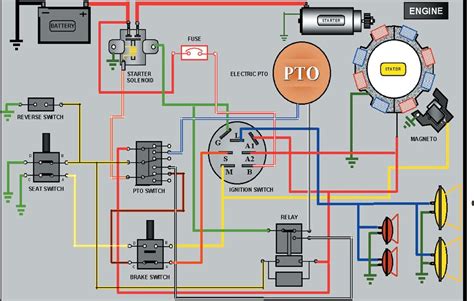

W przypadku traktorka Honda 2417 HME z silnikiem GCV530, sprawdzono bezpieczniki (25 A i 15 A) oraz złącza, które były nienaruszone. Pod akumulatorem znajdował się regulator z pięcioma przewodami, z czego dwa prowadzą do silnika, a pozostałe do wiązki.
Użytkownik zgłosił również, że na przewodach cewki ładującej miernik pokazywał od 15 do 32 V prądu zmiennego w zależności od obrotów, co wskazywało na potencjalny problem z regulatorem. Przed zainstalowaniem nowego regulatora napięcia zawsze zaleca się sprawdzenie wyjścia prądu przemiennego stojana.
Rola Przekaźników i Innych Elementów Układu
W toku diagnozy problemów z ładowaniem często okazuje się, że usterka może leżeć również w innych elementach. Jeden z użytkowników zauważył przekaźnik pod akumulatorem, który wyglądał na uszkodzony. Został on zidentyfikowany jako przekaźnik numer 20 w układzie ładowania. Po wymianie tego przekaźnika problem z ładowaniem i świecącą kontrolką nadal występował. Ostatecznie okazało się, że problemem były wypalone styki przekaźnika, do którego podłączony był kabel z regulatora. Po bezpośrednim podłączeniu regulatora do akumulatora, ładowanie zaczęło działać.
Należy również sprawdzić i naprawić wszelkie stopione przewody oraz wymienić wszystkie spalone lub skorodowane złącza na stojanie i regulatorze/prostowniku.
Naprawa i Samodzielna Analiza Regulatora
Niektórzy użytkownicy próbują samodzielnie naprawiać uszkodzone regulatory napięcia, usuwając żywicę i badając płytkę. Często pojawia się pytanie, co najczęściej ulega uszkodzeniu w tych regulatorach - luty, diody czy tranzystory. Warto wiedzieć, że elementy przynitowane do obudowy to zazwyczaj tyrystory, a nie tranzystory. Regulator tego typu często nazywany jest "regulatorem stratnym" lub "open", działającym w topologii szeregowej, gdzie po stronie plusa znajdują się diody, a po stronie minusa tyrystory. Sposób sterowania tyrystorami, aby nie było poboru prądu z akumulatora, pozostaje zagadką dla niedoświadczonych serwisantów.
Wielu ekspertów odradza amatorskie grzebanie w regulatorze, o którym nie ma się pojęcia, sugerując, że jest to tania rzecz, którą łatwiej i bezpieczniej jest wymienić na nową.
Wymiana Regulatora Napięcia: Specyfikacje i Instrukcja
Dobór Odpowiedniego Regulatora

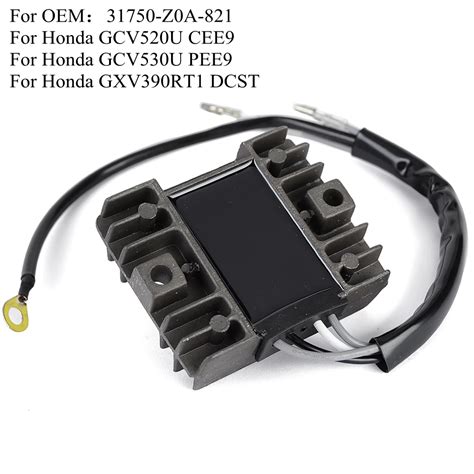

Regulator napięcia pasujący do modeli Honda GCV520U, GCV530U, GXV390RT1 ma numer części zamiennej 31750-Z0A-821. Jest to bezpośredni zamiennik oryginalnego urządzenia, charakteryzujący się łatwą instalacją (podłącz i używaj) oraz wyższej klasy komponentami elektrycznymi. Nowe regulatory posiadają ulepszone odprowadzanie ciepła i możliwości ładowania, a ich jakość dorównuje sprzętowi OEM. Wszystkie wysyłane produkty są testowane, co zapewnia ich niezawodność.
Procedura Instalacji i Wskazówki Przed Wymianą
Instrukcje dotyczące okablowania dla regulatora 31750-Z0A-821 są następujące:
- Szary (2) - linia fazowa
- Biały - pozytywny
- Czarny - ujemny (uziemienie)
Przed zainstalowaniem nowego regulatora napięcia, należy wykonać następujące czynności:
- Sprawdź wyjście prądu przemiennego stojana.
- Wymień wszystkie spalone lub skorodowane złącza na stojanie i regulatorze/prostowniku.
- Sprawdź i napraw wszelkie stopione przewody.
- Na wszystkie złącza należy nanieść smar dielektryczny wysokotemperaturowy.
Te kroki pomogą zapobiec przyszłym problemom i zapewnić prawidłowe działanie nowego regulatora.
