Regulator Pompy Hydraulicznej JCB: Budowa, Działanie i Diagnostyka

Układ hydrauliczny maszyny budowlanej to szerokie zagadnienie, a jego sprawne funkcjonowanie ma kluczowe znaczenie dla bezpieczeństwa i wydajności prac. Sercem każdego układu hydraulicznego jest pompa hydrauliczna, której działanie jest nieodzowne dla prawidłowej pracy maszyny. Niniejszy artykuł szczegółowo opisuje budowę i działanie regulatorów pomp hydraulicznych, ze szczególnym uwzględnieniem maszyn JCB.

Podstawy Układu Hydraulicznego i Rola Pompy

Układy hydrauliczne opierają swą pracę na czerpaniu energii z cieczy, którą najczęściej jest specjalny olej hydrauliczny. Rekomenduje się korzystanie z tego samego rodzaju oleju, dedykowanego do konkretnej maszyny, oraz jego regularną wymianę.

Za przemieszczanie cieczy po całym układzie odpowiada właśnie pompa hydrauliczna, która działa dzięki systemowi zaworów. Kierują one ciecz do silnika hydraulicznego lub siłownika. Całość napędzana jest przez silnik maszyny. Pompa w tym układzie dba o prawidłowe ciśnienie oraz przepływ cieczy. Dzięki pompie i odpowiednio wysokiemu ciśnieniu możliwe jest wytworzenie z oleju energii mechanicznej, niezbędnej do pracy maszyny.

Rodzaje Pomp Hydraulicznych w Maszynach Budowlanych

W maszynach budowlanych najczęściej stosuje się dwa rodzaje pomp:

• Pompy zębate
• Pompy łopatkowe

Są one proste w budowie, co pozytywnie wpływa na ich niską awaryjność. Działają ze stałą wydajnością, co również jest istotne dla długiej pracy sprzętu.

Pompy Zębate

Działanie pompy zębatej oparte jest na dwóch wirujących kołach zębatych, które generują przepływ. Koła te łączą się z wałami: napędowym i napędzanym.

Pompy Łopatkowe

Pompy łopatkowe zamiast wirujących kół są wyposażone w łopatki, które mają za zadanie zgarniać ciecz z komory ssawnej w momencie obracania wirnika.

Pompy Tłokowe

Jeśli potrzebna jest zmienna wydajność, lepiej sprawdzą się pompy tłokowe. W nich elementem zmieniającym objętość komory pompy jest tłok poruszający się w cylindrze. W przypadku pompy tłokowej istnieje możliwość zmiany pochylenia tarczy zawiadującej położeniem tłoków, dzięki czemu możliwy jest wpływ na parametry pracy.

Pompa Hydrauliczna w Koparko-ładowarce JCB 3CX

Pompy hydrauliczne mają szerokie zastosowanie. Dzięki nim możliwe jest obracanie nadwoziem koparki, przemieszczanie się maszyny, a także sterowanie systemami pomocniczymi, takimi jak zawieszenie. Dzięki siłownikom pompy wpływają również na pracę elementów ramienia koparki.

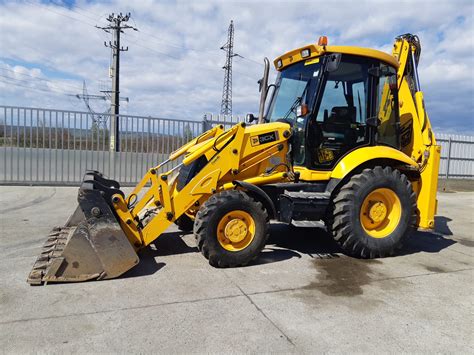

Koparko-ładowarka JCB 3CX to wszechstronna maszyna budowlana, która do efektywnego działania wymaga niezawodnego układu hydraulicznego. Jednym z kluczowych komponentów tego systemu jest pompa hydrauliczna wspomagania, odpowiedzialna za komfort i precyzję sterowania maszyną. Jej prawidłowe funkcjonowanie ma bezpośredni wpływ na manewrowość pojazdu oraz bezpieczeństwo i wydajność pracy operatora.

Rola i Znaczenie Pompy Wspomagania w JCB 3CX

Pompa hydrauliczna wspomagania jest sercem układu kierowniczego w JCB 3CX. Jej głównym zadaniem jest dostarczanie płynu hydraulicznego pod odpowiednim ciśnieniem do siłownika wspomagania kierownicy. Dzięki temu operator może z łatwością obracać kierownicą, nawet podczas operowania ciężkim ładunkiem czy poruszania się w trudnym terenie. Bez sprawnie działającej pompy, sterowanie maszyną stałoby się znacznie trudniejsze i bardziej męczące, co negatywnie wpłynęłoby na efektywność pracy i komfort użytkowania.

Budowa i Zasada Działania Pompy Zębatej w JCB 3CX

W większości koparko-ładowarek JCB 3CX stosuje się pompy zębate. Są to urządzenia o prostej, ale bardzo wytrzymałej konstrukcji, doskonale sprawdzające się w wymagających warunkach pracy maszyn budowlanych.

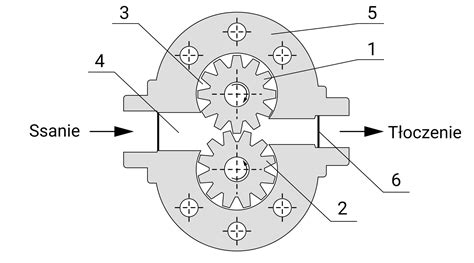

Elementy Składowe Pompy Zębatej

Pompa zębata składa się z dwóch współpracujących ze sobą kół zębatych - napędowego i biernego - umieszczonych w szczelnym korpusie.

• Korpus - solidna obudowa, która mieści elementy wewnętrzne pompy.
• Koła zębate - odpowiedzialne za przetłaczanie płynu hydraulicznego.
• Wałek napędowy - łączy pompę z silnikiem maszyny.
• Króćce - przyłącza do przewodów hydraulicznych, przez które płyn jest zasysany i tłoczony.
• Uszczelnienia - zapewniają szczelność i zapobiegają wyciekom.

Zasada Działania Pompy Zębatej

Zasada działania pompy zębatej jest stosunkowo prosta:

1. Obracające się koła zębate tworzą w komorze ssącej podciśnienie, które zasysa płyn hydrauliczny ze zbiornika.
2. Płyn jest następnie transportowany w przestrzeniach między zębami kół a ściankami korpusu.
3. W komorze tłocznej zęby kół zazębiają się, wypierając płyn pod ciśnieniem do układu wspomagania.

Regulator Pompy Hydraulicznej: Budowa i Działanie

Regulator pompy hydraulicznej to urządzenie regulacyjne instalowane na pompie, które służy głównie do regulacji przepływu wyjściowego i ciśnienia pompy. Obejmuje on komponenty takie jak zawór regulacji ciśnienia, zawór kontroli przepływu i element sprzężenia zwrotnego przepływu.

Wykrywając zmiany ciśnienia w układzie hydraulicznym, regulator pompy hydraulicznej może regulować przepływ wyjściowy i ciśnienie. Gdy układ hydrauliczny pracuje, zmiana ciśnienia powoduje, że zawór regulacji ciśnienia i zawór regulacji przepływu w regulatorze zadziałają, dzięki czemu praca układu hydraulicznego może pozostać stabilna i wydajna.

Ogólna Zasada Działania Regulatora

Gdy pompa hydrauliczna zacznie wytwarzać ciśnienie, zawór regulacji ciśnienia wykryje je i będzie sterował przepływem wyjściowym oraz ciśnieniem zgodnie z ustawionymi wcześniej parametrami roboczymi. Jeżeli ciśnienie wzrośnie, zawór regulacji ciśnienia zmniejszy przepływ wyjściowy pompy hydraulicznej. I odwrotnie, jeśli ciśnienie spadnie, zawór regulacji ciśnienia zwiększy przepływ wyjściowy, pozwalając, aby ciśnienie wyjściowe pozostało w ustawionym zakresie wartości.

Zawór sterujący przepływem w regulatorze pompy hydraulicznej pomaga w utrzymaniu stałego przepływu w systemie, podczas gdy element sprzężenia zwrotnego przepływu realizuje kontrolę ze sprzężeniem zwrotnym. Komponenty te współpracują ze sobą, aby zapewnić pełne funkcje regulacyjne.

Kluczowym elementem w pompach o zmiennej wydajności jest tarcza wahliwa (skośna). Zmienia ona ilość płynu hydraulicznego przemieszczającego się w układzie, wysyłając go do różnych części podczas korzystania z elementów sterujących. Tarcza uchylna pomaga regulować ciśnienie hydrauliczne.

Czujnik obciążenia pomaga regulatorowi pompy hydraulicznej oszczędzać energię. Systemy te wytwarzają tylko tyle przepływu, ile potrzebują siłowniki, co oszczędza energię i utrzymuje niższą temperaturę układu. Regulator kontroluje ciśnienie i przepływ oleju hydraulicznego, dzięki czemu koparka jest bezpieczna i działa prawidłowo.

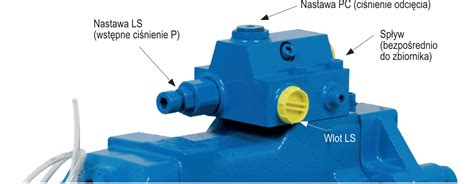

Regulator Load Sensing (LS)

Sterowanie za pomocą regulatora Load Sensing (LS) polega na automatycznym dostosowaniu wydajności pompy do aktualnego obciążenia (ciśnienia) w układzie hydraulicznym. Główną zaletą jest oszczędność energii: pompa dostarcza tylko taką ilość cieczy, jaka jest niezbędna do wykonania pracy.

Zasada Działania Systemu LS

Regulator LS opiera swoje działanie na ciągłym monitorowaniu ciśnienia w najbardziej obciążonym obwodzie układu hydraulicznego. Informacja o tym ciśnieniu, zwana sygnałem LS, jest przekazywana do regulatora pompy. Czujnik obciążenia oraz często zawór proporcjonalny odgrywają rolę w generowaniu i przesyłaniu tego sygnału.

Zadaniem regulatora LS jest utrzymanie stałej, minimalnej różnicy ciśnień (zwaną ciśnieniem wstępnym, postojowym, „stand-by” lub „margin pressure”) pomiędzy ciśnieniem wytwarzanym przez pompę a sygnałem LS. W pozycji neutralnej, gdy zapotrzebowanie na przepływ jest minimalne, pompa redukuje swoją wydajność, utrzymując jedynie to ciśnienie wstępne. W momencie wzrostu obciążenia (a tym samym wzrostu sygnału LS), regulator pompy odpowiednio zwiększa wydajność pompy, tak aby ta stała różnica ciśnień była zachowana. Mechanicznie polega to na działaniu siły ciśnienia powodującej przesunięcie suwaka w regulatorze.

Korzyści z Systemu LS

Dzięki temu mechanizmowi, pompa o zmiennej wydajności wyposażona w regulator LS automatycznie dostosowuje swój wydatek do aktualnego zapotrzebowania układu. Dostarcza tylko tyle cieczy, ile jest niezbędne do wykonania pracy przy danym obciążeniu. Minimalizuje to straty energii wynikające z dławienia przepływu przez zawory (jak ma to miejsce w układach z pompami o stałej wydajności i z regulacją dławieniową), co przekłada się na oszczędność energii, redukcję przegrzewania cieczy i poprawę sterowalności. W regulatorze LS kluczowymi elementami są zawory do nastawy ciśnienia LS (wstępnego) i ciśnienia PC (odcięcia), a także tłoczek odcięcia. Układy z systemem Load Sensing są odpowiedzią dla tych, którzy chcą zoptymalizować wydajność maszyny i obniżyć koszty eksploatacji.

Elementy Regulacji i Zawory Proporcjonalne

Regulator zmienia nachylenie pochyłej płyty poprzez regulację śrub regulacyjnych na korpusie pompy i płycie zaworowej regulatora. Ma to na celu zmianę skoku tłoka, co pozwala na regulację maksymalnego i minimalnego natężenia przepływu, kontroli mocy oraz stopnia przepływu. Poprzez regulację śruby ograniczającej można regulować maksymalny lub minimalny skok tłoka serwomechanizmu, aby wyregulować maksymalny lub minimalny przepływ pompy.

W niektórych systemach istotną rolę odgrywają proporcjonalne zawory elektromagnetyczne. Proces ich sterowania zmiennym elektrozaworem obejmuje czujnik prędkości silnika, sterownik elektroniczny, proporcjonalny elektrozawór i ciśnienie wyjściowe oleju proporcjonalnego elektrozaworu do tłoka zmiennego pompy głównej, w celu sterowania przepływem wyjściowym pompy. Przy każdej prędkości moc pompy hydraulicznej jest zasadniczo taka sama jak w silniku.

Proporcjonalnym sygnałem sterującym zaworu elektromagnetycznego jest sygnał prądowy. Ciśnienie oleju wejściowego jest olejem o ciśnieniu wiodącym. Im wyższa prędkość, tym większy prąd sterujący, tym mniejsze ciśnienie wyjściowe proporcjonalnego zaworu elektromagnetycznego, a tym samym większy przepływ wyjściowy pompy. W systemach, gdzie występują takie zawory, często można spotkać punkty regulacyjne, które pozwalają na zmianę miliamperażu, a co za tym idzie, wpływanie na przepływ lub maksymalny wydatek pompy.

Diagnostyka i Objawy Usterek Pompy i Regulatora

Awaria pompy hydraulicznej wspomagania lub jej regulatora może poważnie utrudnić lub uniemożliwić pracę maszyny. Ważne jest, aby szybko rozpoznać objawy usterki i podjąć odpowiednie kroki diagnostyczne. Regularne sprawdzanie regulatora pompy hydraulicznej koparki pomoże wcześnie wykryć problemy.

Typowe Objawy Usterki Pompy

• Ciężkie kręcenie kierownicą - najbardziej oczywisty objaw, szczególnie odczuwalny na niskich obrotach silnika lub podczas postoju.
• Nietypowe dźwięki - jęki, piski, szumy dochodzące z okolicy pompy, wskazujące na jej zużycie lub niski poziom płynu.
• Wycieki płynu hydraulicznego - widoczne plamy oleju pod maszyną lub w okolicy pompy.
• Zwiększone wibracje - wyczuwalne na kierownicy lub w całej maszynie.
• Spadek efektywności układu kierowniczego - opóźniona reakcja na ruchy kierownicą, konieczność użycia większej siły.

Objawy Nieprawidłowego Działania Regulatora Pompy Hydraulicznej

Należy zwracać uwagę na zmiany w dźwięku, ruchu i reakcjach maszyny. Objawy wskazujące na nieprawidłowe działanie regulatorów to:

• Odgłosy zgrzytania, wycia lub stukania z pompy - mogą oznaczać zużycie części wewnętrznych lub kawitację.
• Wolniejszy ruch koparki, słabe ramiona lub łyżka - oznaczają, że pompa nie zapewnia wystarczającego ciśnienia.
• Zwiększone zużycie paliwa przez silnik - wadliwa pompa sprawia, że silnik musi pracować ciężej.
• Przegrzewanie się układu hydraulicznego.
• Wyciek płynu hydraulicznego w pobliżu uszczelek pompy - często występuje, gdy części są zużyte.
• Większe drżenie koparki podczas pracy - może się tak zdarzyć, jeśli pompa nie jest wyważona.
• Zapalające się kontrolki ostrzegawcze.

Jeśli zauważysz którykolwiek z tych objawów, przerwij pracę koparki i sprawdź regulatory pompy hydraulicznej.

Diagnostyka i Kontrola

W przypadku podejrzenia awarii pompy lub regulatora należy przeprowadzić następujące działania:

1. Kontrola wzrokowa - Sprawdź pompę pilotową i jej połączenia. Szukaj wycieków, korozji lub uszkodzeń. Upewnij się, że wszystkie złączki i węże są szczelne i nie wykazują śladów zużycia.
2. Kontrola poziomu i jakości płynu hydraulicznego - Niski poziom lub zanieczyszczony płyn to częste przyczyny problemów. Jeśli płyn jest ciemny, mętny lub ma nieprzyjemny zapach, należy go wymienić. Czysty płyn zapewnia prawidłowe działanie regulatorów pompy hydraulicznej.
3. Pomiar ciśnienia w układzie wspomagania - Za pomocą manometru można zweryfikować, czy pompa generuje odpowiednie ciśnienie. Większość regulatorów pomp hydraulicznych koparek powinna wskazywać ciśnienie w układzie około 330 barów. Podczas normalnej pracy mogą również występować wartości ciśnienia od 1700 do 14 700 kPa. Niektóre systemy osiągają ciśnienie od 23 500 do 34 300 kPa podczas intensywnej pracy.
4. Obserwacja ruchu tarczy sterującej - Jeśli tarcza sterująca nie pochyla się płynnie, regulator pompy głównej może działać nieprawidłowo.
5. Monitorowanie stabilności ciśnienia i przepływu - Jeśli zauważysz spadki lub skoki ciśnienia, regulatory pomp hydraulicznych mogą nie działać prawidłowo.
6. Nasłuchiwanie zmian w dźwięku podczas pracy - Nietypowe odgłosy mogą oznaczać problemy z pompą hydrauliczną.
7. Obserwacja temperatury układu hydraulicznego - Wysokie temperatury mogą oznaczać, że regulatory pompy hydraulicznej nie działają prawidłowo.

Jeśli ramiona i łyżka koparki poruszają się płynnie i bez szarpnięć, płyn hydrauliczny jest czysty i w odpowiedniej ilości, pompa pracuje cicho, nie ma wycieków, a tarcza skośna łatwo się przechyla podczas obsługi - są to dobre oznaki działania regulatora.

Przyczyny Awarii i Konserwacja

Najczęstsze Przyczyny Uszkodzeń

Najczęstsze przyczyny uszkodzeń pompy hydraulicznej wspomagania i jej regulatorów to:

• Zanieczyszczony płyn hydrauliczny - drobiny brudu i opiłków mogą powodować przyspieszone zużycie kół zębatych i innych elementów.
• Niski poziom płynu - prowadzi do kawitacji, przegrzewania się i uszkodzenia pompy.
• Zużycie mechaniczne - naturalne zużycie łożysk, uszczelnień, kół zębatych po długotrwałej eksploatacji.
• Przegrzewanie się układu - spowodowane zbyt dużym obciążeniem lub niewydajnym chłodzeniem.
• Niewłaściwa eksploatacja - np. długotrwałe trzymanie kierownicy w pozycji skrajnej.

Konserwacja i Zapobieganie Awariom

Regularna konserwacja jest kluczowa dla przedłużenia żywotności pompy wspomagania i całego układu hydraulicznego.

• Regularna wymiana płynu hydraulicznego i filtrów - zgodnie z zaleceniami producenta (np. JCB), aby zapobiec zanieczyszczeniom.
• Kontrola szczelności układu - systematyczne sprawdzanie przewodów i połączeń pod kątem wycieków.
• Używanie płynu hydraulicznego zgodnego ze specyfikacją producenta - niewłaściwy płyn może doprowadzić do uszkodzenia uszczelnień i przyspieszonego zużycia.
• Codzienna kontrola regulatora pompy hydraulicznej przed rozpoczęciem pracy - szukanie wycieków i nasłuchiwanie dziwnych dźwięków.
• Sprawdzanie poziomu płynów, aby upewnić się, że są prawidłowe.

Te kroki pomogą wcześnie rozwiązać problemy i zapewnić ciągłość pracy, zmniejszając ryzyko awarii. Zawsze utrzymuj płyn hydrauliczny w czystości i na właściwym poziomie. Jeśli zignorujesz uszkodzony regulator, koparka może stracić moc, pojawią się wycieki, głośne dźwięki, a maszyna może się przegrzać.

Proces Wymiany i Wybór Części Zamiennych

Wymiana uszkodzonej pompy hydraulicznej wspomagania lub regulatora wymaga precyzji i zazwyczaj powinna być przeprowadzona przez wykwalifikowanego mechanika. Ogólny proces obejmuje:

1. Bezpieczne unieruchomienie maszyny i odłączenie zasilania.
2. Odpowietrzenie układu hydraulicznego.
3. Spuszczenie płynu hydraulicznego.
4. Demontaż starej pompy i przewodów hydraulicznych.
5. Montaż nowej pompy, z zachowaniem czystości i ostrożności.
6. Napełnienie układu świeżym płynem hydraulicznym.
7. Staranne odpowietrzenie układu wspomagania.
8. Testowanie działania maszyny.

Podczas wymiany pompy kluczowy jest wybór odpowiedniej części. Dostępne są zarówno oryginalne pompy JCB, jak i wysokiej jakości zamienniki. Oryginalne części gwarantują pełną kompatybilność i zgodność ze specyfikacją producenta, ale często są droższe. Zainwestowanie w oryginalną pompę wysokiej jakości lub sprawdzony zamiennik od zaufanego producenta to gwarancja sprawnego działania.

Jeśli zauważysz wyciek, natychmiast zatrzymaj maszynę. Sprawdź wszystkie węże i połączenia pod kątem uszkodzeń. Dokręć wszystkie luźne elementy. Jeśli nie możesz znaleźć wycieku, wezwij technika.
