Problemy z układem hamulcowym w ciągnikach rolniczych, w tym w pojazdach marki Renault, mogą mieć różnorodne przyczyny - od drobnych usterek po poważne awarie. Właściwa diagnoza i szybka naprawa są kluczowe dla bezpieczeństwa pracy i wydajności maszyny. Poniżej przedstawiamy najczęściej zgłaszane problemy z hamulcami w ciągnikach Renault oraz sposoby ich rozwiązywania.
Typowe objawy i ich diagnostyka
Miękki pedał hamulca i słabe hamowanie
Wielu użytkowników zgłasza problem miękkiego pedału hamulca, który po wciśnięciu do końca słabo hamuje. Może to być związane z obecnością powietrza w układzie, niską jakością płynu hamulcowego lub zużyciem elementów ciernych.
- Powietrze w układzie: Miękki pedał hamulca po wymianie płynu to częsty problem. Głównym winowajcą jest powietrze w układzie, które jest ściśliwe, w przeciwieństwie do płynu hamulcowego. W trakcie pracy, gdy stary płyn jest zastępowany nowym, łatwo o zapowietrzenie. Wystarczy niewielka nieszczelność lub błąd w procedurze odpowietrzania, a powietrze dostanie się do przewodów. Gdy naciskamy pedał, część siły idzie na sprężenie powietrza zamiast na wypchnięcie tłoczków w zaciskach, co powoduje, że pedał zapada się i jest „gąbczasty”.
- Niska jakość płynu hamulcowego: Jeśli zamiast dedykowanego płynu (np. DOT 4) użyto płynu innej specyfikacji lub niskiej jakości, który może zawierać wilgoć, może to prowadzić do kompresji i obniżenia temperatury wrzenia płynu. W ekstremalnych sytuacjach może to spowodować zagotowanie płynu i całkowitą utratę hamulców.
- Zużyte klocki i tarcze: Zużyte klocki czy tarcze również mogą wpłynąć na czucie pedału, choć rzadziej bezpośrednio na jego miękkość. Problem pojawia się, gdy klocki są bardzo cienkie - tłoczek w zacisku musi wtedy wysunąć się znacznie dalej. Ten zwiększony skok tłoczka może być odczuwalny na pedale. Dodatkowo, nierównomierne zużycie tarcz czy ich zwichrowanie powoduje pulsowanie pedału, ale niekoniecznie jego miękkość.
Hamulce "trzymają" po zwolnieniu pedału lub hamulca ręcznego
Problem polegający na tym, że hamulce nadal trzymają po puszczeniu pedału lub hamulca ręcznego, może dotyczyć zarówno ciągnika, jak i naczepy.
- Uszkodzony zawór rozdzielacza: W ciągnikach Renault Premium 420 dci zauważono, że przy mocniejszym hamowaniu i po puszczeniu pedału, hamulce nadal trzymają. Podobnie dzieje się po zwolnieniu hamulca ręcznego. Może to być spowodowane uszkodzeniem zaworu rozdzielacza.
- Problem z siłownikiem hamulcowym: W pneumatycznych układach hamulcowych, jeśli słychać syczenie zaworu pod siodłem, większe szanse na uszkodzenie ma któryś siłownik na tylnym moście. Powietrze, które ma zgniatać sprężynę "samohamowania", przedostaje się do komory hamulca zasadniczego, który podczas spoczynku powinien wypuścić całe powietrze przez zawór. Zjawisko nasila się zimą.
- Problem z ciśnieniem na złączu przyczepy: Jeśli ciągnik cały czas bije powietrze w żółtym przewodzie na naczepę, efektem są zablokowane hamulce. Ręczny na ciągniku działa i odbija, hamulce na ciągniku również działają. Błąd, który się wyświetla to "awaria sterowania naczepy". Ciśnienie w układzie może bić do 12 bar. Na złączu powinno być około 5 bar. Może to wskazywać na problem z regulatorem w ciągniku, który za późno dostaje ciśnienie na zawór przyczepy.
Brak możliwości odpowietrzenia hamulców
Złamany przewód hamulcowy lub zapowietrzony układ mogą uniemożliwić prawidłowe odpowietrzenie hamulców.
- Załamany przewód hamulcowy: W jednym z przypadków, przewód hamulcowy lewego koła był załamany około 3 cm za wyjściem z pompki, co uniemożliwiało odpowietrzenie hamulca.
Szczegółowe rozwiązania problemów z hamulcami Renault
Odpowietrzanie układu hamulcowego
Na początek, w przypadku problemów z miękkim pedałem, zaleca się odpowietrzenie układu. Po prawej stronie skrzyni pod kabiną, koło koła, znajduje się odpowietrznik układu hamulcowego. Proces wygląda następująco:
- Pompować hamulcem 3-4 razy.
- Na wciśniętym hamulcu odkręcić odpowietrznik przy najniższej pozycji pedału.
- Zakręcić odpowietrznik, aby nie złapał powietrza z powrotem.
- Czynność wykonać 3-4 razy, w zależności od stopnia zapowietrzenia.
Prawidłowe odpowietrzenie całego układu jest kluczowe. Jeśli winą był płyn, konieczna jest jego wymiana na taki, który zaleca producent.

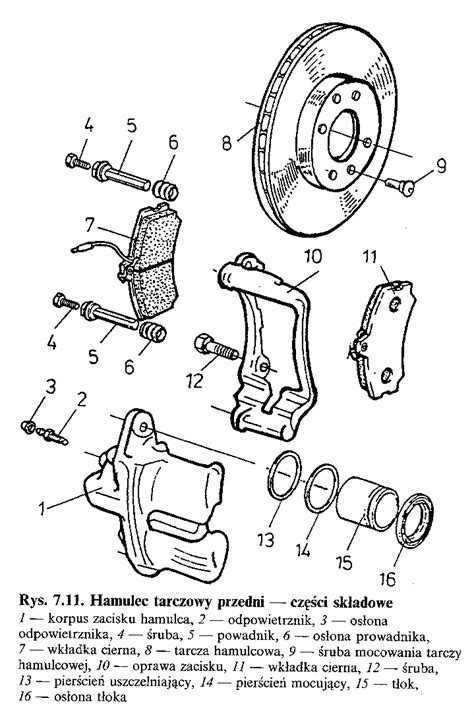

Wymiana uszczelnień w tłoczku hamulcowym
Jeśli płyn hamulcowy wypływa do obudowy hamulców, awaria jest na tłoczku. W Reno 110.14 taki problem występował. W takim przypadku należy sprawdzić przewód, którym dochodzi płyn hamulcowy do obudowy hamulca. Wymiana uszczelnień w tłoczku hamulcowym jest stosunkowo prosta i szybka. Nie trzeba wyciągać półosi. Wystarczy:
- Zlać olej z obudowy (około 1,5 litra).
- Odkręcić obudowę i przewód hydrauliczny (należy uważać, ponieważ obudowa jest ciężka).
- Wyjąć pierwsze tarcze hamulcowe, co zapewni swobodny dostęp do cylinderka.
- Odczepić zawleczkę, odkręcić elastyczny przewód hamulcowy i wyjąć cały cylinderek.
Diagnostyka i naprawa uszkodzonego cylindra głównego (pompy hamulcowej)
Jeśli wewnątrz pompy są nieszczelności, ciśnienie generowane przez naciśnięcie pedału nie jest w pełni przekazywane do kół. Płyn „ucieka” z powrotem do zbiorniczka lub przemieszcza się między sekcjami pompy. Odczuwamy to jako „topienie” się pedału - po naciśnięciu powoli opada w dół, nawet jeśli trzymamy na nim nogę. Awaria pompy może objawiać się również zapaleniem kontrolki ABS lub ESP.
Diagnostyka wymaga specjalistycznego sprzętu do sprawdzenia ciśnienia w układzie pod obciążeniem. Jeśli pompa nie trzyma ciśnienia, konieczna jest jej wymiana. Profesjonalny test polega na zmierzeniu ciśnienia generowanego przez pompę w różnych punktach układu, przy różnym natężeniu nacisku na pedał, za pomocą manometrów wkręconych w odpowietrzniki.
Wymiana rozszczelnionych przewodów hamulcowych
Stalowe przewody, zwłaszcza w starszych ciągnikach, często rdzewieją. Gumowe przewody elastyczne z czasem parcieją, pękają, a ich wewnętrzna struktura może się rozwarstwiać. Nawet niewielkie pęknięcie lub nieszczelność powoduje ubytek płynu i spadek ciśnienia w układzie. Hamulce stają się słabsze, a pedał może być miękki lub wpadać w podłogę. Czasami widać mokre plamy pod ciągnikiem w miejscu nieszczelności. Wymiana uszkodzonego przewodu na nowy i ponowne odpowietrzenie układu to jedyny ratunek.
Problemy z układem pneumatycznym w przyczepach
W przypadku problemów z hamulcami w naczepach, szczególnie gdy powietrze ucieka z zaworu na tylnym moście (np. w MAN 18.224 solówka, choć problem może być analogiczny w ciągnikach Renault), należy sprawdzić zawór siły hamowania przy tylnym moście. W jednym z przypadków padnięty był ten zawór. Powietrze trzymało, ale przy naciśnięciu pedału, strasznie uciekało na zaworze. Ciśnienie na złączu przyczepy powinno wynosić około 5 bar.
Jeśli ciągnik daje za mało powietrza na naczepę, a hamulce trzymają i trzeba pompować powietrze, świadczy to o niesprawnym układzie pneumatycznym ciągnika. Jeśli sprężarka cały czas spręża powietrze, może się przegrzewać. Można dorobić gwizdek na króciec do pompowania kół, aby powietrze bez oporów leciało do atmosfery, a sprężarka miała "lekko".
Problemy z elektryką i sterowaniem
W przypadku, gdy hamulce naczepy blokują się po ściągnięciu hamulca ręcznego, problem może leżeć w sterowaniu naczepy. Jeśli ciągnik DAF XF 105 z inną naczepą (nawet z takim samym modulatorem) działa poprawnie, należy wykluczyć problem w ciągniku, a skupić się na naczepie.
W przypadku naczepy z ABS modułem Wabco, można rozważyć odłożenie sterownika i zamontowanie zaworu z regulacją siły hamowania, jeśli nie ma potrzeby stosowania przetwornicy 12/24V.
Jak odpowietrzyć Układ Hamulcowy w URSUSIE C 360
Wizyta w warsztacie
Zawsze, gdy czujesz, że coś jest nie tak z hamulcami - miękki, zapadający się pedał, konieczność mocniejszego naciskania, aby zahamować, wydłużona droga hamowania, piski, zgrzyty, pulsowanie pedału - to wszystko sygnały ostrzegawcze. Szczególnie niebezpieczne jest, gdy pedał nadmiernie opada lub czujesz, że hamulce zawodzą. W takiej sytuacji nie ma co odkładać wizyty w warsztacie.
