Robi 56 Glebogryzarka: Wymiana cewki zapłonowej i zasada działania

W niniejszym artykule omówimy problem z glebogryzarką Robi 55/56, która nie odpala z powodu słabej iskry. Skupimy się na zasadzie działania cewek zapłonowych, metodach diagnostyki oraz sposobach wymiany uszkodzonych komponentów, aby zapewnić prawidłowe funkcjonowanie maszyny.

Problemy z uruchomieniem glebogryzarki Robi 55/56

Często zgłaszanym problemem jest glebogryzarka Robi 55, która nie odpala. Iskra jest obecna, jednak jej moc jest słaba i prawdopodobnie nie przeskakuje pod ciśnieniem sprężania. Poprzedni właściciel maszyny, na której tabliczce znamionowej na ramie widnieje "Made in Hungary", a na silniku "Made in Czechoslovakia" (pojemność 50 ccm), również zgłaszał trudności z uruchomieniem oraz gaśnięcie silnika zaraz po odpaleniu.

Diagnoza słabej iskry

Zapłon w glebogryzarce, z kołem magnesowym i cewkami, jest podobny do tych stosowanych w motorowerach Jawa. Na tabliczce iskrownika (lub innego elementu zapłonowego) widnieje oznaczenie: 6V 10W. W przypadku problemów ze słabą iskrą, konieczna jest dokładna diagnostyka. Poniżej przedstawiamy kroki, które należy podjąć w celu zlokalizowania usterki:

• Moduł zapłonowy i cewka zapłonowa: Należy zlokalizować, wyczyścić i sfotografować (najlepiej dobrej jakości aparatem) moduł zapłonowy oraz właściwą cewkę zapłonową, z której wychodzi kabel wysokiego napięcia (WN). Może to być element typu „dwa w jednym”.
• Schemat układu zapłonowego: Odtworzenie schematu układu zapłonowego z zaznaczeniem kolorów przewodów i połączeń masy jest kluczowe. Układ ten, jak można sądzić, jest banalnie prosty.
• Pomiary rezystancji:
  • Należy zmierzyć rezystancję cewki w niebieskiej izolacji. Jeżeli izolacja nie jest fabryczna, może to wskazywać na pierwszego podejrzanego.
  • Należy zmierzyć rezystancję cewki znajdującej się pod wspomnianą cewką.

Szczegółowy opis przewodów i pomiarów

W układzie zapłonowym glebogryzarki zaobserwowano następujące połączenia przewodów:

• Przewód czerwony: Biegnie od cewki w niebieskiej izolacji do cewki zapłonowej. Na konektorze cewki zapłonowej podłączone są dwa przewody - drugi z nich prowadzi do wyłącznika na kierownicy.
• Przewód zielony: Pochodzi od dwóch pozostałych cewek połączonych szeregowo. Po wyjściu z koszulki wisi swobodnie, nie jest nigdzie podłączony ani nie ma dla niego miejsca.
• Przewód żółty: Biegnie od "cewki wyzwalającej", widocznej na jednym ze zdjęć jako element wystający do dołu od całego pierścienia (korpusu), z czerwonym plastikiem i stalowym rdzeniem. Od góry do tej cewki dochodzi biały przewód masowy, a wychodzi żółty, który następnie jest podłączony do cewki zapłonowej.
• Przewód biały: Jest to masa.

Podczas pomiarów rezystancji na czerwonym przewodzie (od cewki w niebieskiej izolacji), multimetr pokazał 0Ω przy dotknięciu końcówkami, a podczas kręcenia wałem za pomocą rozrusznika linkowego, wartość wzrosła do 1Ω (co może sugerować nieskończoność). Napięcie mierzone na tym przewodzie dochodziło do ponad 25 V przy kręceniu rozrusznikiem. Rezystancja na żółtym przewodzie wynosiła około 271Ω, ale nie pamiętano, czy pomiar ten był wykonywany podczas kręcenia.

Należy ostrożnie zdjąć izolację z cewki, gdyż widać ślady manipulacji przy kablach. Konieczne jest przeprowadzenie dokładnych pomiarów rezystancji i napięć na zmontowanym iskrowniku, ponieważ jest to prądnica generująca prąd dla układu zapłonowego. Używany miernik uniwersalny to M830 BUZ. Rozmontowano tranzystor KD602 i zdjęto kabel wysokiego napięcia z fajką. Po odkręceniu tranzystora widoczne są dwa przewody wychodzące z plastikowej (czerwonej) obudowy, przylutowane do dwóch elektrod tranzystora.

Rezystancję należy mierzyć, dotykając czarną końcówką multimetru (COM) do masy, a czerwoną końcówką (VmAΩ) do poszczególnych przewodów od iskrownika. Izolacja niebieskiej cewki, po zdjęciu, okazała się być oryginalna (pod spodem znajdowała się przezroczysta izolacja), a pod nią uzwojenie z bardzo cienkiego miedzianego drutu. Drut uzwojenia jest połączony z drucikiem w koszulce, a ten z kolei przylutowany do grubszego drutu, który znajduje się z boku cewki.

Możliwe rozwiązania problemu

W przypadku nieskończonej rezystancji cewki w niebieskiej izolacji, wskazuje to na jej uszkodzenie. Możliwe rozwiązania obejmują:

• Naprawa cewki zapłonowej: Należy otworzyć czerwoną obudowę cewki zapłonowej i wyjąć z niej elementy modułu zapłonowego oraz samą cewkę. Konieczne są zdjęcia z tego etapu.
• Wymiana tranzystora: Jeżeli jest dostęp do "nóżek" tranzystora, można spróbować go wymienić, szukając odpowiedniego zamiennika dla KD602.
• Zakup nowego modułu: Niestety, parametry oryginalnej cewki ładującej oraz dostępne na rynku typy modułów są często nieznane, co utrudnia dobór zamiennika.

Przy pomiarze rezystancji cewki ładującej (w niebieskiej izolacji) należy zachować szczególną ostrożność, ponieważ jest ona nawinięta bardzo cienkim drutem i łatwo ją uszkodzić. Powinna mieć minimum 100Ω. Wcześniejsze pomiary wskazywały na nieskończoną rezystancję, co potwierdza jej uszkodzenie. Trzeba również dokładnie sprawdzić tranzystor.

Rezystancję mierzy się, dotykając jedną końcówką kabla pomiarowego do lutu na korpusie cewki (który po przykręceniu dotyka masy), a drugą końcówką do połączenia kabla wychodzącego z cewki z drutem uzwojenia. Odnaleziono, że drut nawinięty na cewce jest ręcznie zawinięty z drugim kawałkiem, zlutowanym z grubszym drutem miedzianym, a ten z kolei przylutowany do rdzenia. Poprawa tych połączeń jest kluczowa. Po poprawie połączeń rezystancja wynosi 198Ω.

Zasada działania cewki zapłonowej

Cewka zapłonowa jest kluczowym elementem układu zapłonowego w silniku spalinowym. Jej głównym zadaniem jest przekształcenie niskiego napięcia z akumulatora (zazwyczaj 12 woltów) na wysokie napięcie (tysiące woltów), które jest niezbędne do wytworzenia iskry pomiędzy elektrodami świecy zapłonowej, zapalającej mieszankę paliwowo-powietrzną.

Historia i ewolucja układów zapłonowych

Wynalezienie układu zapłonowego wykorzystującego cewkę zapłonową przypisuje się amerykańskiemu wynalazcy Charlesowi Ketteringowi, który opracował go około roku 1910/1911 dla jednego z największych producentów aut. Zastosowanie efektywnego układu zapłonowego z cewką było możliwe dzięki użyciu akumulatora, który zasilał również elektryczny rozrusznik silnika.

W układzie zapłonowym Ketteringa (rys. 1) do uzyskania wysokiego napięcia wykorzystywano pojedynczą cewkę zapłonową. Wysokie napięcie z cewki było przekazywane do tzw. palca rozdzielacza, który bezkontaktowo - przez szczelinę powietrzną - przekazywał je kolejno do elektrod zamontowanych w kopułce rozdzielacza zapłonu (jedna elektroda przypisana jednemu cylindrowi). Układ Ketteringa stał się praktycznie jedynym typem układu zapłonowego stosowanym w masowo produkowanych samochodach z silnikiem z zapłonem iskrowym, aż do lat 70. i 80. XX wieku.

Fizyka działania cewki zapłonowej

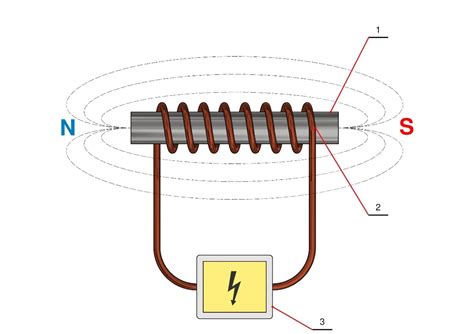

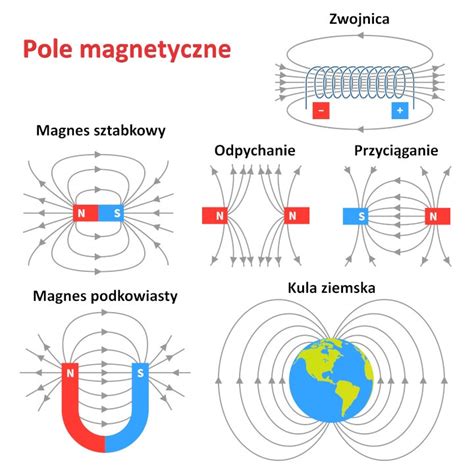

Gdy prąd elektryczny płynie przez przewodnik, taki jak cewka zwinięta z drutu, wokół niej powstaje pole magnetyczne (Rys. 2), w którym gromadzona jest energia. Natężenie prądu elektrycznego i pola magnetycznego stopniowo rośnie do stałej, maksymalnej wartości.

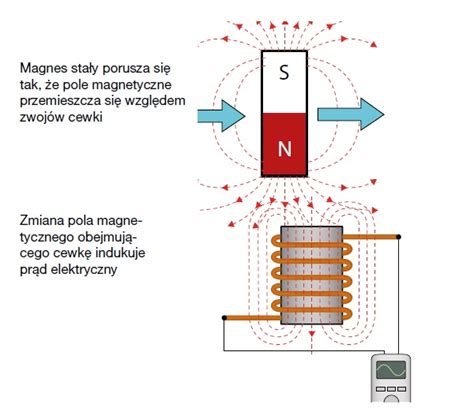

Jeżeli zwoje cewki są objęte przez pole magnetyczne o zmiennym natężeniu lub pole magnetyczne będące w ruchu względem cewki, to w zwojach cewki powstaje prąd elektryczny. Przykładem jest ruch magnesu stałego w stosunku do cewki, który indukuje prąd elektryczny (rys. 3).

Gdy przepływ prądu elektrycznego zostanie wyłączony, natężenie pola magnetycznego gwałtownie maleje - zanika. Zanikające pole magnetyczne indukuje wówczas w cewce prąd elektryczny (rys. 4). Szybszy zanik pola magnetycznego powoduje indukowanie się wyższego napięcia.

Jeśli dwie cewki sąsiadują ze sobą lub są nawinięte współosiowo (uzwojenie pierwotne i wtórne), a prąd elektryczny jest wykorzystywany do uzyskania pola magnetycznego wokół jednej z nich (uzwojenie pierwotne), to powstałe pole magnetyczne obejmuje również drugą cewkę (uzwojenie wtórne). Gdy prąd elektryczny zostanie wyłączony, pole magnetyczne gwałtownie zanika, indukując napięcie w obu uzwojeniach. Indukcję napięcia w uzwojeniu wtórnym nazywamy indukcją wzajemną (rys. 5).

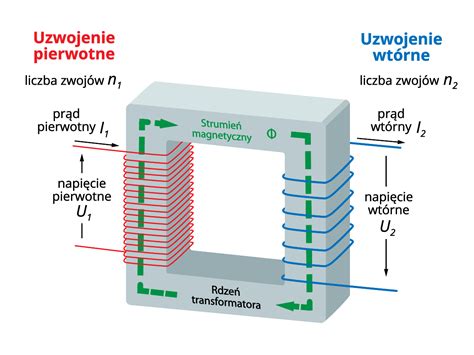

Uzwojenie wtórne cewek zapłonowych posiada większą ilość zwojów niż uzwojenie pierwotne (rys. 6), analogicznie jak w transformatorze. Z tego powodu, gdy pole magnetyczne gwałtownie zanika, w uzwojeniu wtórnym indukuje się napięcie wyższe w porównaniu do napięcia indukowanego w uzwojeniu pierwotnym.

Uzwojenie pierwotne cewki zapłonowej tworzy zwykle 150 do 300 zwojów drutu, a uzwojenie wtórne od 15 000 do 30 000 zwojów. Ilość zwojów uzwojenia wtórnego jest więc około 100 razy większa niż pierwotnego. Pole magnetyczne jest tworzone przez uzwojenie pierwotne zasilane napięciem około 12 woltów z instalacji elektrycznej. W momencie wymaganej iskry, układ zapłonowy wyłącza przepływ prądu przez uzwojenie pierwotne, co powoduje gwałtowny zanik pola magnetycznego. Zanikające pole magnetyczne indukuje w uzwojeniu pierwotnym napięcie około 200 woltów, a jednocześnie w obwodzie wtórnym stukrotnie wyższe napięcie, wynoszące około 20 000 woltów.

Dzięki wykorzystaniu zjawiska indukcji wzajemnej oraz uzwojenia wtórnego z większą liczbą zwojów, możliwe jest przekształcenie napięcia 12 woltów na bardzo wysokie napięcie. W cewce zapłonowej uzwojenia pierwotne i wtórne są nawinięte wokół żelaznego rdzenia. Cewka zapłonowa stanowi rodzaj elektrycznego transformatora, który zamienia niskie napięcie akumulatora (zwykle tylko 12 woltów) na tysiące woltów potrzebnych do tego, aby iskra przeskoczyła szczelinę w świecy i zapaliła paliwo, wywołując rozruch silnika.

Wymagane napięcie może się różnić i wynosić od 5000 do 25 000 woltów, co jest uzależnione od wielu czynników: szerokości szczeliny pomiędzy elektrodami w świecy zapłonowej, oporu elektrycznego w świecy, mieszanki paliwowo-powietrznej, temperatury świecy zapłonowej, obciążenia silnika itp. Niektóre systemy potrzebują nawet 40 000 woltów przy szczytowych obciążeniach. O wartości tej decyduje stosunek uzwojenia wtórnego do podstawowego - zwykle 80:1, ale im jest on wyższy, tym wyższe będzie potencjalne napięcie.

Lokalizacja i typy cewek zapłonowych

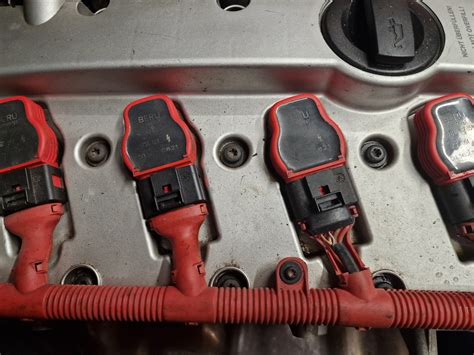

W starszych autach cewka zapłonowa znajduje się pomiędzy akumulatorem a rozdzielaczem zapłonu. W dzisiejszych, elektronicznie sterowanych systemach zapłonowych, rozdzielacz zapłonu nie jest już potrzebny, a moment zapłonu ustala jednostka sterująca silnikiem (ECU). Cewka zapłonowa jest montowana bezpośrednio na każdej świecy w systemach „Coil-on-Plug” (COP). W przypadku systemów „Wasted Spark”, które nie posiadają rozdzielacza, łączy się ją do pary świec zapłonowych.

Z tego względu liczba cewek będzie także różna; podczas gdy w starszych systemach zwykle wykorzystywana jest jedna cewka, obecne systemy dysponują kilkoma cewkami, jedną na cylinder lub jedną na parę cylindrów. Dzięki temu producenci samochodów uzyskują bardziej precyzyjną kontrolę zapłonu, zapewniającą lepsze osiągi silnika, obniżenie zużycia paliwa i redukcję emisji spalin. Różnorodność cewek zapłonowych wynika z różnych konfiguracji układu zapłonowego. Najczęściej spotykane warianty to COP (cewka na świecę), coil pack w systemach bez rozdzielacza oraz starsze rozwiązania z rozdzielaczem i nowoczesne konfiguracje DIS.

Przyczyny awarii cewek zapłonowych

Pomimo trwałości konstrukcji, zwiększające się obciążenia cewki mogą doprowadzić do awarii. Główne przyczyny uszkodzeń cewek zapłonowych obejmują:

• Uszkodzone świece lub przewody świec: Wadliwa świeca lub przewody świecy o zbyt dużym oporze powodują wzrost napięcia wyjściowego cewki. Przekroczenie 35 000 woltów może zniszczyć wewnętrzną izolację cewki, prowadząc do zwarcia. Skutkuje to zmniejszoną wydajnością oraz przerwami w zapłonie pod obciążeniem i/lub słabym rozruchem.
• Zużycie lub zbyt duża szczelina świecy zapłonowej: Zużycie świec lub zwiększenie szczeliny między ich elektrodami zmusza cewkę do generowania wyższego napięcia, co może prowadzić do przeciążenia napięciowego i przegrzania.
• Uszkodzenie na skutek drgań: Stałe wibracje silnika mogą uszkodzić zwoje cewki zapłonowej i jej izolację, powodując zwarcia lub odstępy w uzwojeniu wtórnym. Drgania mogą również poluzować połączenie elektryczne świecy, zmuszając cewkę do dłuższej pracy.
• Przegrzanie: Ze względu na swoje umiejscowienie, cewki zapłonowe są często narażone na wysokie temperatury silnika. Może to zmniejszyć ich zdolność do przewodzenia elektryczności i wpływać na działanie oraz żywotność.
• Zmienny opór: Krótki lub niski opór w zwojach cewki zwiększa przepływ elektryczności, powodując uszkodzenia całego systemu zapłonu. Zmienny opór może być również przyczyną słabej iskry, co skutkuje brakiem rozruchu i uszkodzeniami cewki oraz otaczających ją części. Zbyt duża oporność pierwotna skutkuje słabszą iskrą i zwiększonym zużyciem paliwa. Za mała rezystancja może zepsuć cewkę, a nawet cały moduł zapłonowy.
• Zbyt duża wilgotność: Najbardziej prawdopodobną przyczyną jest wyciek oleju z wadliwej uszczelki pokrywy zaworów. Olej gromadzi się, uszkadzając zarówno cewkę, jak i świecę. Do systemu może przedostawać się też woda z kondensacji w klimatyzacji.
• Uszkodzenia w okolicach złącza niskiego napięcia: Jest to najczęstsza przyczyna awarii cewki zapłonowej, spowodowana wibracjami, wysoką temperaturą, wahaniami temperatury oraz zanieczyszczeniami. Styki i złącza ulegają zabrudzeniu, śniedzeniu, a następnie psują się.
• Uszkodzenia złącza wysokiego napięcia: Uzwojenie koroduje na łączeniu styków wskutek przepływu prądu wysokiego napięcia, wibracji i wysokiej temperatury. Powoduje to znaczny wzrost rezystancji i może doprowadzić do braku możliwości przeskoku iskry na świecy zapłonowej. Zwoje wysokonapięciowe są również wrażliwe na zmiany temperatury.
• Uszkodzenia wewnętrznego uzwojenia cewki: Samo uzwojenie cewek rzadko ulega uszkodzeniu, ponieważ całość jest izolowana żywicą epoksydową. Częściej naruszeniu ulegają połączenia lutowane bądź mechaniczne wewnątrz cewki.

Objawy wadliwej cewki zapłonowej

Awarie cewki zapłonowej prowadzą do natychmiastowych problemów z działaniem jednostki napędowej, ponieważ generuje ona iskrę niezbędną do rozruchu silnika. Wśród typowych objawów można wyróżnić:

• Zapalona kontrolka silnika ("Check Engine"): W nowoczesnych samochodach wadliwa cewka zapłonowa ma bezpośredni wpływ na działanie silnika, a wszelkie problemy spowodują zapalenie się odpowiadającej jej kontrolki.
• Wzrost zużycia paliwa / Niska ekonomika paliwa: Przy iskrze o słabszej energii proces spalania nie będzie wydajny, co będzie widoczne w postaci wzrostu zużycia paliwa.
• Strzały do gaźnika / Odgłosy strzelania w samochodzie: Często wczesny objaw awarii cewki zapłonowej, pojawiający się, gdy niedopalone paliwo w komorze spalania przechodzi przez układ wydechowy. Zaniedbanie naprawy może skutkować kosztownymi uszkodzeniami układu wydechowego.
• Gaśnięcie silnika pojazdu: Wadliwa cewka zapłonowa będzie wysyłała prąd do świec zapłonowych w sposób nieregularny, co przełoży się na gaśnięcie silnika i może doprowadzić do pozbawienia auta wspomagania rozruchu.
• Wypadanie zapłonów / Nierównomierna praca silnika: W związku z tym, że jeden lub kilka cylindrów nie dostarcza pojazdowi wystarczającej mocy, możliwe jest wypadanie zapłonów silnika zwłaszcza podczas przyspieszania. Silnik może szarpać, a na biegu jałowym pracować nierówno, z falującymi obrotami.
• Problemy z uruchomieniem pojazdu: Podobnie, jeśli jedna lub więcej świec nie otrzymuje odpowiedniego ładunku, spowoduje to problemy z rozruchem. W aucie z jedną cewką oznacza to całkowitą niemożność uruchomienia go.
• Spadek mocy silnika: Nierówna praca oraz spadek mocy, który ustępuje po rozgrzaniu silnika.
• Wzrost emisji spalin.
• Widoczny lub wyczuwalny arczujący zapłon: Niepokojący zapach spalenizny w okolicy pokrywy cewki.

Diagnostyka i testowanie cewki zapłonowej

Diagnostyka cewki zapłonowej wymaga ustrukturyzowanego podejścia, łączącego ocenę wizualną, elektryczną i funkcjonalną. Cewki zapłonowe mogą psuć się rzadziej niż kiedyś, ale nadal są to dość popularne awarie.

Wstępna ocena wizualna i przygotowanie

Przed przystąpieniem do kontroli cewki należy zadbać o bezpieczeństwo i przygotowanie miejsca pracy. Wyłącz urządzenie i odłącz źródło zasilania, a jeśli to możliwe, odłącz zasilanie całkowite. Pracuj w suchym, czystym miejscu, z dobrą widocznością i bez bezpośredniego kontaktu z łatwopalnymi materiałami. Dokonaj wstępnego przeglądu cewki i okolicznych połączeń. Sprawdź, czy cewka nie ma widocznych uszkodzeń, pęknięć, nieszczelności ani nadmiernego zużycia. Zweryfikuj stan izolacji, metalowych styków i przewodów. Usuń kurz i inne zanieczyszczenia, aby zapewnić prawidłowe chłodzenie i dobry kontakt elektryczny. Przygotuj odpowiednie narzędzia i środki do czyszczenia zgodnie z instrukcją producenta. Używaj tylko narzędzi dopuszczonych do kontaktu z elementami elektrycznymi i unikaj wilgoci. Zabezpiecz powierzchnię pracy i miej pod ręką ewentualny zestaw zapasowy cewki, jeśli planujesz wymianę.

Testowanie cewki zapłonowej

Testy cewki zapłonowej można przeprowadzić samodzielnie, o ile posiadamy odpowiednie narzędzia i podstawową wiedzę motoryzacyjną. Poniżej przedstawiamy metody diagnostyki:

• Wypadanie zapłonu: W autach z pojedynczymi cewkami na każdym cylindrze można je zamieniać miejscami i obserwować, czy wypadanie zapłonu przenosi się z konkretną częścią. Uruchom silnik i kolejno wypinaj wtyczki z każdej cewki. Jeśli po odłączeniu danej cewki praca silnika się nie zmieni, to ona jest uszkodzona.
• Pomiar rezystancji uzwojeń: Sprawność cewki zapłonowej weryfikuje się, mierząc rezystancję pierwotnego i wtórnego uzwojenia za pomocą omomierza. Rezystancja uzwojenia pierwotnego ma wartość od poniżej 1Ω do kilku omów, a uzwojenia wtórnego od około 800Ω do kilkunastu kiloomów. Uzyskane wyniki należy porównać z parametrami podanymi przez producenta cewki. Podstawowe pomiary obejmują rezystancję pierwotną i wtórną cewek oraz stan izolacji.
• Test iskry: Jeśli masz odpowiednie narzędzia, wykonaj test iskry na świecy zapłonowej w bezpiecznych warunkach. Alternatywnie możesz skorzystać z zestawu diagnostycznego lub testerów, aby zweryfikować generowanie iskry. Zwróć uwagę na równomierne generowanie iskry i brak opóźnień; nieregularna iskra lub jej brak może świadczyć o uszkodzeniu cewki. W diagnostyce dynamicznej stosuje się oscyloskop do obserwacji kształtu iskry, opóźnienia zapłonu i stabilności energii.
• Diagnostyka komputerowa: W nowszych autach, wyposażonych w system wykrywania wypadania zapłonu, można dokonać diagnostyki poprzez podłączenie samochodu do urządzenia diagnostycznego. Skaner pokaże błędy, które będą określały, z którym cylindrem jest problem.

Najczęstszym błędem podczas testowania cewki zapłonowej jest poleganie wyłącznie na pomiarze rezystancji multimetrem i wyciąganie wniosków na podstawie tej wartości. Rezystancja samej cewki nie odzwierciedla stanu izolacji ani zdolności do generowania stabilnego łuku pod obciążeniem. Mit, że jeśli cewka wydaje iskry podczas prostego testu na stole, to jest dobra, jest błędny, ponieważ silnik pracuje w wysokich temperaturach i przy dużym obciążeniu, a problemy z iskrowaniem mogą ujawniać się dopiero podczas jazdy.

Wymiana cewki zapłonowej

Jazda z uszkodzoną cewką jest możliwa, ale może prowadzić do poważnych i kosztownych napraw, takich jak awarie innych elementów silnika (np. świec zapłonowych i przewodów zapłonowych), zwiększone zużycie paliwa oraz wzrost emisji szkodliwych spalin. Producenci deklarują żywotność cewek zapłonowych na około 200 tys. kilometrów, natomiast zamienniki często wymagają wymiany już po 50 tys. kilometrów.

Koszt i wybór cewki

Koszt wymiany cewki zapłonowej zależy od warsztatu, lokalizacji i modelu auta. Średnio za usługę trzeba zapłacić około 75 zł, natomiast autoryzowane punkty serwisowe mogą żądać nawet ponad 200 zł. Do robocizny należy doliczyć zakup nowej części. Markowa cewka zapłonowa kosztuje około 60-350 zł, w zależności od marki i modelu samochodu, zaś tańsze zamienniki są dostępne już od kilkudziesięciu złotych. Przy zakupie cewki zapłonowej nie warto kierować się wyłącznie ceną, a jakością podzespołu.

Nie należy zastępować uszkodzonej cewki tanimi, azjatyckimi zamiennikami. Zarówno ich działanie, jak i żywotność pozostawiają wiele do życzenia, co może sugerować, że problemem nie jest słaba jakość części, ale np. źle pracująca instalacja elektryczna.

Procedura wymiany cewki

Wymiana cewki zapłonowej jest czynnością niezwykle prostą i zazwyczaj zajmuje około 20 minut. W większości silników cewki zapłonowe przytwierdzone są za pomocą jednej śruby z krzyżakowym łbem. Po zdiagnozowaniu awarii i określeniu, którą cewkę należy wymienić, wystarczy dokonać wymiany na nową, najlepiej markową część.

Zapobieganie ponownym awariom

Prewencyjne utrzymanie układu zapłonowego ma na celu przedłużenie żywotności cewek zapłonowych poprzez systematyczną inspekcję i ochronę. Cewki zapłonowe pracują w wysokich temperaturach, w kontakcie z paliwem, olejem i wilgocią, co zwiększa ryzyko uszkodzeń. Kluczowe praktyki prewencyjnego utrzymania obejmują:

• Kontrola przewodów i złącz: Dokładna kontrola stanu przewodów i złącz prowadzących do cewek oraz świec zapłonowych. Sprawdzaj, czy nie ma pęknięć, obluzowań ani utraty izolacji wokół cewek, a w przypadku uszkodzeń wymień elementy.
• Czystość i temperatura pracy: Zanieczyszczenia i olej mogą przyspieszać zużycie izolacji i prowadzić do przegrzania cewek, dlatego regularne czyszczenie okolic silnika i usuwanie wycieków oleju ma znaczenie dla żywotności cewek zapłonowych.
• Planowe przeglądy: Planowe przeglądy systemu zapłonowego, w tym ocenę stanu cewek, przewodów i świec zgodnie z rekomendacjami producenta, pomagają prolongować żywotność cewek i utrzymać optymalną wydajność silnika.
