Rodzaje masztów wózków widłowych

Niezależnie od tego, czy potrzebujesz jednorazowo wynająć wózek widłowy, czy też prowadzisz firmę, w której widlaki stanowią kluczowe narzędzie pracy w magazynie, z pewnością przyda Ci się wiedza dotycząca najważniejszego elementu układu podnoszenia maszyny - jej masztu. To właśnie maszt wózka widłowego umożliwia wykonywanie wszelkich operacji przeładunkowych, przenoszenie, podnoszenie i opuszczanie ładunków. Jest to priorytetowy element w mechanizmie podnoszenia - przenosi obciążenia, zapewnia precyzyjny ruch wideł w pionie i pozwala pracować bezpiecznie na wysokości.

Maszty wózków widłowych to istotne elementy konstrukcyjne tych pojazdów. Odpowiednie dobranie widlaka do potrzeb danego przedsiębiorstwa pozwoli na swobodny i efektywny przepływ towarów w miejscu pracy. Przemyślany wybór w tym wypadku to inwestycja nie tylko w bezpieczeństwo i komfort, ale także wydajność codziennej pracy.

Budowa układu podnoszenia wózka widłowego

Z punktu widzenia operatora maszyny najważniejszym układem w każdym wózku widłowym jest układ podnoszenia. W jego skład wchodzi maszt wraz z karetką, widłami i łańcuchami.

Elementy składowe masztu i układu podnoszenia

• Maszt: Zewnętrzna stalowa rama zbudowana z wytrzymałych profili, która w zależności od rodzaju może składać się z różnej liczby ruchomych członów. Odpowiada on za zasięg, stabilność i precyzję manewrowania ładunkiem na wysokości. Składa się z ramy z prowadnicami, po których porusza się wózek nośny z widłami (napędzany układem hydraulicznym). Maszt w wózkach widłowych z czołowym mechanizmem podnoszenia jest zamocowany z przodu pojazdu, w a urządzeniach z podnoszeniem bocznym, po jednej ze stron.
• Rama masztu: Stanowi podstawę masztu. To na niej zamontowane są: napęd umożliwiający przemieszczenia pionowe oraz sekcje odpowiedzialne za podnoszenie wideł. Rama wykonana jest zwykle ze stali i ma kształt prostokątny lub kwadratowy, co zapewnia jej stabilność i wytrzymałość. W przypadku masztów teleskopowych, rama odgrywa dodatkową rolę polegającą na prowadzeniu poszczególnych sekcji masztu i zapewnieniu ich płynnego podnoszenia i opuszczania.
• Karetka (płyta czołowa): Część robocza wózka, która unosi się, podnosząc ładunek. Jest przymocowana na stałe do płyty czołowej wózka, podwieszona przy użyciu łańcucha i podłączona do tłoka siłownika dzięki rolkom. Porusza się w pionie po rolkach wzdłuż prowadnic, utrzymując równoległe położenie względem masztu. Wyposażona jest w kratę ochronną, która podtrzymuje i zabezpiecza ładunek podczas transportu. W niektórych przypadkach karetka może być dodatkowo wyposażona w system bocznego przesuwu wideł, który umożliwia przesuwanie ładunków na boki bez konieczności przestawiania całego wózka.
• Widły: Dwa długie i płaskie elementy, zwykle wykonane z wysokiej jakości stali, umieszczone na karetce wideł wózka. Mają charakterystyczny kształt litery „L” lub „U”, który umożliwia bezpieczne i stabilne podnoszenie ładunków. Widły mocowane są do karetki i przy każdej operacji wsuwane są w otwory w palecie z umieszczonym na niej ładunkiem.
• Łańcuchy i siłowniki: Maszt wózka widłowego to zespół prowadnic, rolek, łańcuchów i siłowników, który zamienia ciśnienie hydrauliczne na ruch pionowy. Na ramie zewnętrznej zamontowane są siłowniki odpowiedzialne za ruch ramy wewnętrznej oraz łańcuchy podtrzymujące karetkę (maszty simplex) lub ramę wewnętrzną (maszty triplex). W przypadku masztów duplex łańcuchy na ramie zewnętrznej nie występują, a za ruch ramy wewnętrznej odpowiadają jedynie siłowniki. W przypadku masztów typu duplex i triplex za ruch karetki w ramie wewnętrznej odpowiedzialny jest umieszczony centralnie siłownik z łańcuchami.

Układ podnoszenia wózków widłowych może być wzbogacony o dodatkowe funkcje. Najczęściej spotykane są funkcje bocznego przesuwu karetki lub sterowania rozstawem wideł - tzw. pozycjoner wideł.

Rodzaje masztów wózków widłowych

Wyróżnia się trzy podstawowe rodzaje masztów wózków widłowych: simplex, duplex i triplex. Różnią się one przede wszystkim zasięgiem wzwyż, a co za tym idzie, typami i zakresem zadań, do których wykonywania są wykorzystywane.

Maszt Simplex (jednostopniowy)

Maszty standardowe, zwane także jednostopniowymi lub masztami simplex, to najprostsze rozwiązanie - składają się z jednej ramy prowadzącej i nie posiadają dodatkowych segmentów teleskopowych. Zapewniają ograniczoną wysokość podnoszenia. W momencie podnoszenia ładunku rama wewnętrzna unosi karetkę wraz z widłami.

• Budowa: Jedna rama prowadząca, bez dodatkowych segmentów teleskopowych.
• Działanie: Podnoszenie ładunku odbywa się przez ruch ramy wewnętrznej. Rama wysuwa się ponad wysokość ramy zewnętrznej o odcinek równy wysokości, na jaką został podniesiony ładunek.
• Zastosowanie: Najczęściej stosowany w wózkach przeznaczonych do pracy na zewnątrz, w strefach załadunku lub na placach budowy, gdzie służą do obsługi ładunków na niewielkich wysokościach. Jego prostota zapewnia stabilność nawet przy dużych obciążeniach.
• Ograniczenia: Wózki z masztami jednostopniowymi gorzej sprawdzają się w niższych pomieszczeniach ze względu na wysuwanie się ramy ponad wysokość ramy zewnętrznej.

Maszt Duplex (dwustopniowy)

Wózki widłowe wyposażone w maszt typu duplex, zwany również podwójnym lub dwustopniowym, zazwyczaj są wykorzystywane tam, gdzie potrzebny jest większy udźwig maszyny, a także wysokość robocza większa niż standardowa.

• Budowa: Konstrukcja dwustopniowa, w której jedna sekcja wysuwa się z drugiej.
• Działanie: W przypadku masztów duplex podnoszony ładunek porusza się wraz z karetką w obrębie ramy wewnętrznej. Dopiero po osiągnięciu wysokości maksymalnej wysuwana jest rama wewnętrzna. Pierwszy etap podnoszenia realizowany jest bez podnoszenia całego masztu - w wersji maszt duplex z wolnym skokiem. System ten działa dzięki centralnemu siłownikowi hydraulicznemu, który najpierw podnosi wózek wideł, zanim zacznie wysuwać się konstrukcja teleskopowa.
• Zastosowanie: Najczęściej wybierany typ masztu w wózkach widłowych pracujących w halach o średniej wysokości. Umożliwia wjazd do przestrzeni o ograniczonej wysokości (np. na naczepę samochodu ciężarowego) przy pracy z mniejszą wysokością roboczą.
• Zalety: Pozwala unosić ładunki - także dużej masy - na większe wysokości niż maszt simplex.

Maszt Triplex (trójstopniowy)

Potrójny maszt do wózka widłowego, czyli maszt typu triplex - trójstopniowy - to zdecydowanie najbardziej zaawansowane rozwiązanie. Maszty tego rodzaju wyposażone są w dwie ramy wewnętrzne, co umożliwia osiągnięcie znacznej wysokości roboczej. Jest to nowoczesny typ masztu zaprojektowany do intensywnej eksploatacji, szczególnie w halach z wysokimi regałami.

• Budowa: Składa się z dwóch ram wewnętrznych (trzech sekcji podnoszenia), co pozwala na znaczne wydłużenie robocze masztu.
• Działanie: Działa na podobnej zasadzie, co maszt podwójny, ale jego zasięg wzwyż jest istotnie większy. Umożliwia pracę w magazynach wysokiego składowania.
• Zastosowanie: Doskonale sprawdzają się w magazynach wysokiego składowania, umożliwiając składowanie towarów nawet na wysokości 6-7 metrów, przy zachowaniu pełnej widoczności przez operatora.
• Zalety: Niewielka wysokość po całkowitym złożeniu masztu dzięki jego teleskopowej konstrukcji. Zapewnia większą wysokość podnoszenia przy zachowaniu kompaktowych wymiarów (niskim prześwicie wjazdowym).
• Wady: Jest bardziej uniwersalny, ale też droższy w serwisie.

Parametry doboru masztu wózka widłowego

Wybór masztu wózka widłowego jest priorytetową decyzją i musi uwzględniać wszystkie parametry techniczne wózka oraz specyfikę magazynu. Maszt wózka widłowego to element, na który z pewnością warto zwrócić uwagę, przygotowując się do wynajmu lub zakupu maszyny. Z tym bowiem elementem konstrukcyjnym wózka widłowego wiąże się kilka zasadniczych kwestii.

Pierwszym krokiem do doboru właściwego wózka i jego osprzętu jest zidentyfikowanie optymalnych w danych warunkach sposobów magazynowania towarów. W zależności od gęstości składowania, maksymalnej wysokości wykorzystanych systemów regałowych oraz masy ładunków odkładanych na poszczególnych kondygnacjach, optymalne będą inne rozwiązania.

Kluczowe czynniki doboru masztu

• Wysokość robocza: Maksymalna wysokość podnoszenia jest najważniejszym parametrem. Do właściwej wysokości należy dodać ok. 20 cm marginesu operacyjnego. Przy niższej wysokości wybór dwustopniowego lub trzystopniowego masztu może okazać się zbędny, z kolei do bardziej zaawansowanych zadań na większych wysokościach maszt standardowy może nie wystarczyć.
• Wysokość złożona: Minimalna wysokość złożona masztu, która zazwyczaj waha się od 2 do 3,5 metra. Jest to istotne, by swobodnie przejeżdżać przez bramy, tunele czy framugi drzwi w magazynie.
• Maksymalny ciężar ładunków: Należy analizować maksymalny udźwig na danej wysokości.
• Warunki pracy: Rodzaj pomieszczenia (zamknięte/otwarte), wysokość pomieszczenia roboczego oraz punktów strategicznych w magazynie, czyli bram, przejazdów czy framug drzwi. Maszt simplex najczęściej stosowany jest w wózkach przeznaczonych do pracy na zewnątrz, w strefach załadunku lub na placach budowy, natomiast maszt triplex w magazynach wysokiego składowania.
• Stabilność i masa: Budowa masztu wózka widłowego wpływa też na jego masę i stabilność - lekkie maszty aluminiowe sprawdzają się w wózkach elektrycznych, podczas gdy stalowe stosuje się w maszynach spalinowych.

Wybierając wózek widłowy, często stajemy przed koniecznością dostosowania wielu jego parametrów do własnych oczekiwań. Analizując parametry techniczne masztów poszczególnych wózków, szczególną uwagę należy zwrócić na tabele podstawowych zdolności przeładunkowych pokazujące, jakiej masy ładunki na jaką wysokość można bezpiecznie podnosić w przypadku konkretnych konfiguracji.

W codziennej eksploatacji operator powinien zwracać uwagę na stan łańcuchów, prowadnic i rolek. Równie istotna jest kontrola układu hydraulicznego - wycieki lub zanieczyszczenia oleju mogą spowodować awarię siłowników. Dobrze utrzymany maszt w wózku widłowym to gwarancja bezpieczeństwa operatora i niezawodności całej maszyny.

Rodzaje napędów wózków widłowych

Istnieją trzy różne rodzaje napędów w wózkach widłowych, które są wybierane w zależności od potrzeb klientów oraz tego, jak długo będą miały one pracować i w jakich warunkach. Klasyfikacja wózków pod względem rodzaju napędu obejmuje:

Wózki widłowe ręczne

Wózki widłowe ręczne, tzw. paletowe unoszące, przeznaczone są głównie do przemieszczania ładunków umieszczonych na paletach. Unoszą one ładunek na wysokość do 20 cm, przenosząc z reguły ładunek do 3 ton, choć zdarzają się też wózki o większym udźwigu.

• Zastosowanie: Świetnie sprawdzają się w hipermarketach, gdzie towar przewożony jest na terenie sklepu bądź w miejscach, w których przewożenie materiałów odbywa się na krótkich dystansach.
• Cechy: Nie podlegają przepisom UDT, ponieważ nie dysponują mechanizmem podnoszenia napędzanym mechanicznie (unoszą towar niewiele ponad podłogę za pomocą siły mięśni człowieka).

Wózki widłowe spalinowe

Wózki widłowe czołowe z napędem spalinowym znajdują swoje zastosowanie w transporcie bliskim, czyli w magazynach, portach, halach produkcyjnych i fabrykach. Unoszą ciężary od 0,5 tony aż do nawet 15 ton. Dostępne są wersje niskoprężne (benzyna lub gaz) i wysokoprężne (diesel).

• Zastosowanie: Świetnie sprawdzą się na zewnątrz, gdzie jest o wiele mniejsze ryzyko związane z emisją spalin.
• Ograniczenia: Jednym z ograniczeń wiążących się z ich użytkowaniem jest emisja spalin, w których wymogiem jest zastosowanie odpowiednich filtrów niwelujących emisję spalin do środowiska. Nie zaleca się stosowania tych urządzeń w pomieszczeniach zamkniętych ze względu na możliwość zagrożenia zdrowia bądź życia pracowników przebywających w pobliżu.

Wózki widłowe elektryczne

Wózki widłowe elektryczne cieszą się największą popularnością, ze względu na brak szkodliwej emisji spalin. Mogą być sieciowe (zasilane prądem zmiennym) lub akumulatorowe (zasilane prądem stałym).

• Zastosowanie: Świetnie sprawdzą się na zewnątrz, jak i wewnątrz pomieszczenia, jednakże większość z nich używana jest wewnątrz pomieszczeń. Obecnie maszyny te wspierają również pracę m.in. w hydraulice, rolnictwie, przemyśle spożywczym, sądownictwie, a nawet na lotnisku.
• Cechy: System napędowy oparty na silnikach prądu zmiennego zapewnia szybkość jazdy i przenoszenie ładunku z pełną mocą, a także sprawność energetyczną i brak potrzeby konserwacji. Mogą posiadać system bocznego wysuwu baterii oparty na rolkach, co upraszcza ich wymianę. Wyposażone są również w urządzenia, które samoczynnie kontrolują dynamikę jazdy pod względem skrętu koła sterującego, posiadają czynność regeneracji energii w czasie zwalniania, automatycznej redukcji prędkości, a ponadto automechanizm podnoszenia i opuszczania masztu.

Klasyfikacja wózków jezdniowych

Wózki jezdniowe, potocznie nazywane wózkami widłowymi, to mechaniczne pojazdy kołowe, napędzane silnikiem. Używane są w bliskim transporcie i magazynowaniu, głównie do pracy przy rozładunkach, transportach i załadunkach. Wózki jezdniowe podnośnikowe z mechanizmem napędowym podnoszenia posiadają zamocowaną platformę, widły lub urządzenia do manipulowania ładunkami. Z łatwością przenoszą ciężary spaletyzowane i niespaletyzowane na dogodną wysokość, umożliwiając składowanie lub pobieranie towaru.

Podział wózków widłowych ze względu na dozór techniczny

1. Niepodlegające pod dozór techniczny (niebędące maszynami UTB):
   • Wózki platformowe (naładowane)
   • Wózki ciągnikowe (ciągnące/pchające)
   • Wózki unoszące (np. ręczne)
2. Podlegające pod dozór techniczny UTB (wózki jezdniowe podnośnikowe, zwane widłakami lub wózkami widłowymi):
   • Wózki podnośnikowe z operatorem podnoszonym wraz z ładunkiem (wózek kompetencyjny - specjalizowany)
   • Wózki podnośnikowe bramowe
   • Wózki podnośnikowe czołowo-boczne (obustronne)
   • Wózki podnośnikowe boczne (dwustronne)
   • Wózki podnośnikowe boczne (jednostronne)
   • Wózki podnośnikowe platformowe z masztem wewnętrznym
   • Wózki podnośnikowe z masztem wewnętrznym obejmującym ładunek (z masztem stałym)
   • Wózki podnośnikowe z masztem wewnętrznym, nieobejmującym ładunku
   • Wózki podnośnikowe czołowe

Podział wózków widłowych według cech użytkowych i konstrukcji

• Naładowane: platformowe, kablowe, specjalizowane.
• Unoszące: platformowe, widłowe, podsiębierne, bramowe jedno i dwubelkowe, specjalizowane.
• Ciągnikowe: z masztem wewnątrz nieobejmującym ładunku, z wysuwaną karetką, z masztem wewnątrz obejmującym ładunek, czołowe, boczne, wysuwane czołowo-boczne, specjalizowane.
• Ciągnikowe: jednoosiowe, dwuosiowe, naczepowe, specjalizowane.

Podział wózków widłowych pod względem sposobu kierowania

• Wózki prawostronne: wózek prowadzony przez operatora.
• Wózki podestowe: operator stojąc na podeście, kieruje wózkiem.
• Wózki z fotelem dla kierowcy: operator spoczywając na fotelu znajdującym się na wózku, kieruje nim.
• Wózki sterowane zdalnie: kieruje nim system automatyczny.

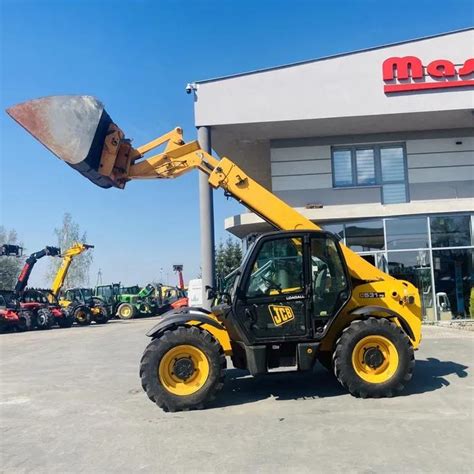

Ładowarki teleskopowe a wózki widłowe

Ładowarki teleskopowe, należące do maszyn i pojazdów, wykorzystuje się najczęściej w branży budowlanej, ale także z powodzeniem w rolnictwie, leśnictwie oraz przemyśle różnego typu. Nowoczesna ładowarka teleskopowa pełni funkcje wielu pojazdów i maszyn, między innymi podnośnika koszykowego, kosiarki, pługu, siewnika lub właśnie wózka widłowego.

Podział ładowarek teleskopowych

• Konstrukcja:
  • Podwozia: kołowe przegubowe, kołowe sztywno ramowe.
  • Nadwozia: nieobrotowe, obrotowe.
• Rodzaj napędu: napęd hydrostatyczno-mechaniczny, napęd hydrokinetyczno-mechaniczny.
• Sposób zmiany kierunku jazdy: kierowanie za pomocą ruchu kraba, kierowanie wyłącznie przednimi kołami, kierowanie wszystkimi czterema kołami.

Różnice i zastosowanie

Ładowarka teleskopowa zmontowana jest tak, że kabina operatora oraz teleskop są połączone sztywnie z modułem jazdy, a co za tym idzie, nie mogą przemieszczać się w poziomie. Ponadto ładowarki te, w zależności od typu, posiadają jedną parę podpór (tylko z przodu) albo nie mają ich wcale - wtedy podnoszenie ładunku odbywa się na kołach.

Natomiast ładowarki obrotowe wyposażone są w obrotnice, która pomaga kabinie operatora wraz z teleskopem obracać się w poziomie nawet o 360°. Ładowarki teleskopowe obrotowe posiadają podpory przednie i tylne, ciężar załadunku obciąża raz bok, innym razem tył, a kolejnym razem przód urządzenia. Firmy inwestują w nabycie ładowarki teleskopowej z uwagi na jej uniwersalność i funkcjonalność. Uprawnienia na ładowarki teleskopowe pozwalają na obsługę wózków widłowych oraz jej wszystkich pochodnych, co jest istotną zaletą w porównaniu z uprawnieniami na wózki widłowe, które pozwalają wyłącznie na obsługę wózka widłowego.

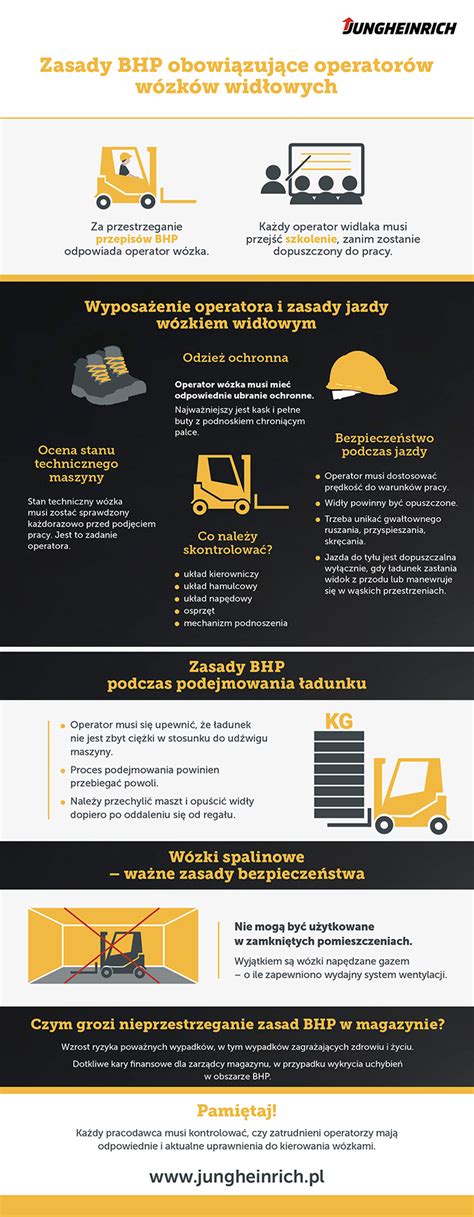

Bezpieczeństwo i konserwacja

Zważywszy na bezpieczeństwo, każdy wózek widłowy powinien być wyposażony w diagram udźwigu, który uwzględnia wysokość podnoszenia ładunku oraz środek ciężkości na widłach. Niemniej należy pamiętać, że przy podnoszonym ładunku, wózek jest nie do końca stabilny i trzeba go stale kontrolować, by nie dopuścić do przewrócenia się. Obciążenie należy przewodzić przy ustawieniu wideł 30 centymetrów powyżej nawierzchni i maszcie pochylonym na operatora.

Wózki widłowe wysokiego składowania są niezbędnym urządzeniem w pracy na magazynach, gdzie mamy styczność z dużą ilością towaru. Liczy się przede wszystkim wydajność oraz bezpieczeństwo w pracy, dlatego należy wybrać odpowiedni wózek, który zwiększy efektywność pracowników i zagwarantuje im komfort.

Uprawnienia do obsługi wózków widłowych

By móc użytkować wózki widłowe, należy ukończyć szkolenie zawodowe na operatora wózków widłowych i zdać egzamin państwowy przed komisją powołaną przez UDT. Na specjalistycznym kursie na operatora wózków kandydat uczy się wszystkiego od podstaw. Najczęściej, kursy dzielą się na część teoretyczną (przygotowującą m.in. z zakresu budowy urządzeń, zasad BHP czy prawidłowej eksploatacji) oraz część praktyczną (ćwiczeń z obsługi wózka).

Po takim szkoleniu kandydat na operatora zdaje egzamin państwowy przed komisją egzaminacyjną powołaną przez Urząd Dozoru Technicznego. Uzyskane kwalifikacje UDT na wózki widłowe ważne są 10 lub 5 lat, w zależności od rodzaju (na operatora lub konserwatora).

Rodzaje uprawnień UDT

• Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wyłączeniem wózków z wysięgnikiem oraz wózków z osobą obsługującą podnoszoną wraz z ładunkiem - ważność: 10 lat.
• Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wysięgnikiem oraz wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z osobą obsługującą podnoszoną wraz z ładunkiem (uprawniający również do obsługi wszystkich pozostałych wózków z mechanicznym napędem podnoszenia) - ważność: 5 lat.
