Rozdzielacz hydrauliczny w ciągniku: objawy, przyczyny i rozwiązania problemów

Rozdzielacz hydrauliczny to kluczowy element każdego ciągnika rolniczego, maszyn budowlanych czy wózków widłowych. Jest on głównym narzędziem kontroli działania układu hydraulicznego. Awaria rozdzielacza stanowi poważny problem, ponieważ bez sprawnej hydrauliki nie będzie działać ani podnośnik trójpunktowego układu zawieszenia (TUZ), ani podnośnik przedni, ładowacz czołowy (TUR), ani hydraulika zewnętrzna.

Jak działa układ hydrauliczny i rola rozdzielacza?

Układ hydrauliczny musi posiadać rezerwuar oleju, który jest zasysany i sprężany przez pompę. Następnie olej trafia na zawór przeciążeniowy, a potem do samego rozdzielacza. W przypadku traktora jest to najczęściej ten sam olej, który wykorzystuje skrzynia biegów. Gdy operator nie wykonuje żadnych czynności, olej swobodnie spływa do skrzyni biegów przez przelew.

Działanie rozdzielaczy polega na kierowaniu oleju pod ciśnieniem na określone wyjścia, gdzie trafia on na wykonawcze elementy układu hydraulicznego, takie jak siłowniki czy silniki hydrauliczne. Rozdzielacz do ciągnika może mieć również dodatkowe funkcje, sterowane przez specjalne zawory i zamki hydrauliczne, umożliwiające między innymi stałe podawanie ciśnienia na jedno z wyjść zewnętrznych.

Wyróżnia się kilka typów rozdzielaczy, z czego najbardziej popularne to rozdzielacze gniazdowe. Oprócz nich występują także rozdzielacze obrotowe oraz rozdzielacze zaworowe. Niezależnie od rodzaju, ich podstawowym zadaniem jest sterowanie kierunkiem cieczy, która podczas przepływu przez pompę umożliwia zamianę energii mechanicznej na energię hydrauliczną.

Objawy uszkodzonego rozdzielacza hydraulicznego

Uszkodzony rozdzielacz hydrauliczny objawia się spadkiem wydajności układu, trudnościami w sterowaniu kierunkiem przepływu, przeciekami wewnętrznymi lub zewnętrznymi, nieszczelnościami, hałasem podczas pracy, niestabilnym działaniem siłowników oraz przegrzewaniem oleju hydraulicznego. Awaria rozdzielacza to zawsze spory problem, a pierwsze znaki świadczące o problemach z rozdzielaczem hydraulicznym mogą być subtelne.

Wczesne symptomy problemów z rozdzielaczem:

• Nieprawidłowości w sterowaniu urządzenia: sterowanie siłownikami staje się mniej precyzyjne lub reaguje opieszale.
• Zauważalny spadek ciśnienia w układzie, mimo prawidłowej pracy pompy.
• Nieszczelności oleju wokół rozdzielaczy hydraulicznych, wskazujące na uszkodzenia uszczelniaczy.
• Poszczególne elementy układu hydraulicznego nie pracują już tak efektywnie jak dawniej (np. siłownik TUZ działa słabiej, ciśnienie na wyjściach zewnętrznych nie jest w stanie kiprować podłączonej przyczepy).

Najczęściej spotykane objawy uszkodzonego rozdzielacza:

1. Przeciek zewnętrzny z korpusu lub sekcji: jedna z najbardziej widocznych usterek, często spowodowana zużytymi uszczelnieniami, pęknięciami, zmęczeniem materiału albo zbyt wysokim ciśnieniem.
2. Przeciek wewnętrzny i opadanie siłownika: olej zamiast pozostawać zamknięty w obwodzie, ucieka wewnątrz rozdzielacza. Problem nasila się z czasem lub występuje tylko na jednej sekcji. Opadanie podnośnika pod obciążeniem i brak trzymania pozycji.
3. Szarpanie podczas pracy siłownika: sekcja rozdzielacza nie pracuje tak, jak powinna, co bywa mylone z problemami z pompą.
4. Zacinanie suwaka: suwak w rozdzielaczu musi poruszać się płynnie. Usterka często daje objawy "dziwnej hydrauliki".
5. Brak pełnej siły mimo sprawnej pompy: siłownik podnosi słabiej, wywrot działa ospale, a ładowacz nie pracuje tak pewnie jak wcześniej.
6. Grzanie oleju hydraulicznego: jeśli olej krąży pod obciążeniem, ale nie wykonuje prawidłowo pracy, energia zamienia się w ciepło.
7. Sekcja nie wraca do neutralnego położenia: przyczyną mogą być sprężyny powrotne, zabrudzenia, zużycie mechaniczne lub uszkodzenia samej sekcji.
8. Nierówna praca tylko jednej funkcji: np. jedna sekcja tura pracuje słabo, przyczepa wywraca się z opóźnieniem.
9. Pogorszenie pracy po rozgrzaniu układu: cieplejszy olej ma inną lepkość, dlatego nieszczelności i straty wewnętrzne stają się bardziej odczuwalne.

Specyficzne objawy w Ursusie C-360

Uszkodzony rozdzielacz w ciągniku Ursus C-360 objawia się trudnościami w sterowaniu hydrauliką, opóźnieniami w reakcji na ruchy dźwigni, nierównomiernym działaniem siłowników, przeciekami oleju, hałasami podczas pracy oraz przegrzewaniem się oleju hydraulicznego. Może też występować problem z utrzymaniem stałego ciśnienia w układzie.

Przykłady problemów zgłaszanych przez użytkowników:

• W zetorze 7045 z turem, gdy ciągnik nie jest rozgrzany, tur podnosi dobrze i szybko, natomiast po rozgrzaniu pojawiają się problemy - na obrotach 540 WOM prawie w ogóle nie podnosi, na 1000 radzi sobie jakoś. Może to być typowy objaw zużycia pompy hydraulicznej, gdzie zimny olej (gęstszy) kompensuje luzy, zwiększając wydajność.
• W przypadku ciągnika T-25, gdy rozdzielacz nie odbija przy podnoszeniu i ciągnik przygasa, a także przy opuszczaniu, pomimo czystego filtra, nowego rozdzielacza i pompy. Może to wskazywać na problem z automatem zwalniającym zatrzaski w suwakach lub zacinającym się zaworem bezpieczeństwa.

Przyczyny awarii rozdzielaczy hydraulicznych

Przyczyn awarii rozdzielaczy hydraulicznych jest wiele, choć awarie całego rozdzielacza zdarzają się sporadycznie - częściej uszkodzeniom ulegają poszczególne sekcje urządzenia. W szczególności na uszkodzenia narażone są uszczelniacze, suwaki, zawory oraz korpusy.

Najczęstsze przyczyny usterek:

• Długotrwałe użytkowanie: zwiększa awaryjność każdego urządzenia, prowadząc do zużycia mechanicznego.
• Brak okresowych przeglądów i regeneracji: zużyte elementy nie są wymieniane, co kumuluje problemy.
• Nieprawidłowa eksploatacja: np. nieodpowiedni olej, brak wymiany filtrów, praca pod nadmiernym ciśnieniem.
• Zanieczyszczenie oleju hydraulicznego: zanieczyszczenia negatywnie wpływają na wszystkie podzespoły, prowadząc do uszkodzeń wewnętrznych komponentów rozdzielacza oraz zużycia mechanicznego pompy.
• Nieprawidłowy montaż: błędy podczas instalacji elementu systemu hydraulicznego.
• Uszkodzenie zaworu przelewowego: odpowiedzialny za regulację ciśnienia, jego awaria może prowadzić do problemów z ciśnieniem.
• Uszkodzenie pomp lub samej pompy: awarie pompy mogą powstać z powodu zużycia mechanicznego, zanieczyszczeń w płynie hydraulicznym lub problemów z wałkiem.

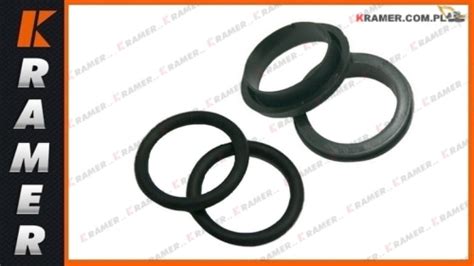

• Uszkodzenie uszczelniaczy: prowadzi do wycieków hydraulicznych i obniżenia efektywności systemu.
• Problemy z zaworami i sterowaniem: spowodowane uszkodzeniem mechanicznym lub zanieczyszczeniami.
• Zbyt wysokie ciśnienie w instalacji: uszkodzenia uszczelnień mogą być efektem nadmiernego ciśnienia.
• Zastosowanie oleju o zbyt niskiej lepkości: powoduje spadek ciśnienia na rozgrzanym silniku.
• Zanieczyszczony filtr na ssaniu pompy (siatka): dusi przepływ, skutkując powolnym podnoszeniem i brakiem siły.
• Pęknięte uszczelki przy króćcu ssawnym lub nieszczelne połączenia: zasysają powietrze zamiast oleju.
• Duże luzy na tłoku: olej "przelewa się" na drugą stronę, a ramiona nie utrzymują masy.
• Wyrobione szybkozłącza: wkładane "w błoto", łapią piasek i rdzę, co powoduje niedomykanie zaworków.
• Nieprawidłowe podłączenie przewodów: np. przewód "powrotu" z siłownika podpięty do wyjścia, które nie ma pełnego przelotu w danej pozycji dźwigni, co blokuje siłownik.
• Użycie za cienkich węży: przy dorabianiu przewodów do ładowacza, ogranicza przepływ i opóźnia reakcję siłowników.

Rozwiązania problemów z rozdzielaczami hydraulicznymi

W przypadku awarii rozdzielacza kluczowa jest szybka naprawa lub wymiana. Istnieją dwie główne opcje: naprawa i regeneracja.

Naprawa rozdzielacza hydraulicznego

Naprawa rozdzielacza hydraulicznego to złożony proces, wymagający precyzyjnego podejścia i znajomości działania całego układu. Serwisy napraw układów hydrauliki posiadają specjalistyczny sprzęt do diagnozowania problemów, który pozwala ustalić, czy powodem niesprawności są uszkodzone elementy rozdzielacza, czy na przykład spadek wydajności pompy.

Etapy naprawy:

1. Diagnostyka: identyfikacja przyczyny awarii - czy problem wynika bezpośrednio z rozdzielacza, czy z innych części układu (pompa, siłownik, przewody). Ocena stanu oleju hydraulicznego pod kątem zanieczyszczeń.
2. Rozbiórka: uszkodzone części (tuleje, zawory, wałek, elementy sterowania) są identyfikowane i przygotowywane do wymiany.
3. Czyszczenie i wymiana elementów: każdy zamontowany komponent musi być idealnie dopasowany. Wymiana rozdzielacza może być konieczna, jeśli uszkodzenia są zbyt duże.
4. Złożenie i testy: przeprowadza się testy funkcjonalne, aby upewnić się, że sterowanie siłownikiem i przepływ oleju odbywa się prawidłowo. Kontroluje się również brak wycieków i efektywność pracy pompy z naprawionym rozdzielaczem.

Naprawa rozdzielaczy hydraulicznych bywa czasochłonna, zwłaszcza gdy posiadamy wersję z dodatkowymi funkcjami. Ta opcja jest polecana wtedy, gdy chcemy otrzymać z powrotem swój stary rozdzielacz, a także gdy koszty naprawy są niższe niż wymiana.

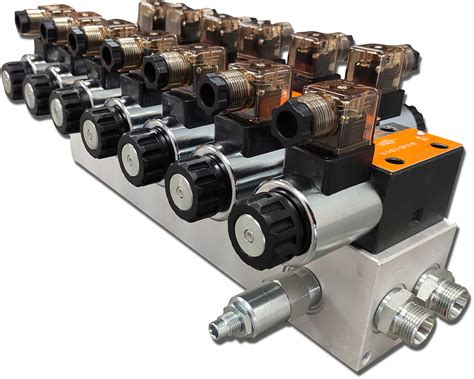

Regeneracja rozdzielacza hydraulicznego

Regeneracja rozdzielaczy hydraulicznych polega na wymianie posiadanego egzemplarza na inny identyczny, który został już wcześniej naprawiony. Jest to znaczna oszczędność czasu, dlatego też poleca się wykorzystywać tę metodę zwłaszcza w sezonie, gdy nie można pozwolić sobie na przestoje. Podobnie jak naprawa, regeneracja to często jedyne rozsądne rozwiązanie w sytuacji uszkodzenia tych podzespołów. Zakup nowego urządzenia bywa bardzo drogi, a w przypadku starszych traktorów trudno znaleźć oryginalne części.

Niezależnie od wyboru - naprawy czy regeneracji - zawsze otrzymamy podzespół w pełni sprawny, na który będzie przysługiwała gwarancja.

Kiedy rozdzielacz poddaje się wymianie?

Rozdzielacze hydrauliczne należy poddać wymianie, gdy naprawa nie jest już opłacalna lub możliwa ze względu na znaczne uszkodzenia kluczowych komponentów, takich jak zawory, mechanizmy sterowania czy elementy odpowiedzialne za regulację przepływu. Sygnały wskazujące na konieczność wymiany mogą obejmować utratę precyzji w sterowaniu urządzeniami, problemy z ciśnieniem oleju w przewodach, niesprawne działanie pompy lub nieprawidłową pracę siłownika, co często wiąże się z nieefektywnym przepływem oleju hydraulicznego.

Jeśli napotykane problemy są poważne, a dokonane naprawy nie przynoszą długotrwałej poprawy, jest to jasny znak, że należy zdecydować się na wymianę rozdzielacza. Kontynuowanie pracy z niesprawnym rozdzielaczem może prowadzić do dalszych awarii układu hydraulicznego i niepotrzebnych kosztów. Decyzję o wymianie najlepiej podjąć po konsultacji z profesjonalnym serwisem.

Zapobieganie awariom rozdzielaczy hydraulicznych

Aby uniknąć konieczności naprawy lub regeneracji rozdzielaczy hydraulicznych, należy przestrzegać kilku kluczowych zasad:

• Stosować dobrej jakości olej hydrauliczny w układzie (np. ISO VG 32 lub ISO VG 46 zamiast przestarzałego Superolu).
• Regularnie wymieniać olej, ponieważ z czasem zbiera on zanieczyszczenia, które negatywnie wpływają na podzespoły.
• Nie zapominać o wymianie filtrów, których w układzie może być nawet kilka.
• Regularnie sprawdzać stan zaworu upustowego tuż za pompą, aby uniknąć nadmiernego ciśnienia w instalacji, które może uszkodzić uszczelnienia.
• Dbać o czystość szybkozłączy i przewodów hydraulicznych.
