Rozdzielacz hydrauliczny w minikoparce JCB 8018 – schemat, opis i diagnostyka

Zrozumienie fundamentalnych aspektów budowy i zasady działania rozdzielacza hydraulicznego jest kluczowe dla prawidłowego funkcjonowania maszyn budowlanych, takich jak minikoparki JCB 8018. Pozwala to na prawidłowe podłączenie komponentu, efektywne zarządzanie układami hydraulicznymi i minimalizuje ryzyko błędów montażowych oraz awarii. Ta sekcja szczegółowo omawia wewnętrzną strukturę rozdzielacza, przedstawia mechanizmy kierowania przepływem oleju oraz wyjaśnia interpretację standardowych oznaczeń, niezbędnych do prawidłowej instalacji i diagnostyki.

Charakterystyka minikoparek i modele JCB 8018/8020

Minikoparki zaliczają się do rodziny koparek jednonaczyniowych hydraulicznych, których masa eksploatacyjna nie przekracza 15 ton. Zazwyczaj wyposażone są w podwozie gąsienicowe, przedni lemiesz oraz mechanizm kolumny obrotu wysięgnika. Ich wielofunkcyjność wynika z możliwości zastosowania różnorodnego osprzętu roboczego, takiego jak widły, nożyce, młot hydrauliczny czy świder. Głównym zastosowaniem tych maszyn są drobne prace budowlane.

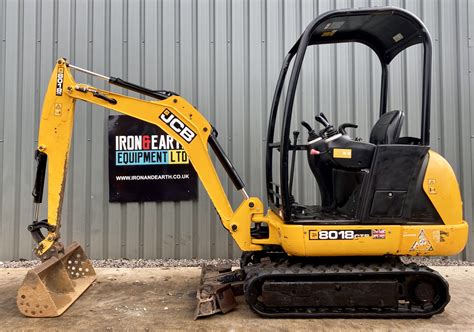

Modele JCB 8018 i JCB 8020 to popularne minikoparki, zaprojektowane z myślą o niezawodności i wysokiej jakości wykonania.

Cechy charakterystyczne modeli JCB 8018/8020:

• Cicha jazda na gąsienicach: Zastosowanie osłon zabezpieczających na zakończeniach gąsienic oraz krótki skok gąsienic zapewniają doskonałą pracę nawet w trudnych warunkach. Wystające belki podwozia wykonane z grubych (25mm) płyt stalowych gwarantują wyjątkową sztywność. Modele CTS posiadają spycharkę z wyprofilowanymi ostrzami, które łagodzą uderzenia w krawężniki lub włazy studzienek kanalizacyjnych.
• Wysoka jakość wykonania: Wykorzystanie najnowszych osiągnięć technicznych przekłada się na trwałość i niezawodność. Wymienne tuleje stalowe zastosowane w koparkach zwiększają okres eksploatacji i optymalizują trwałość, zabezpieczając kolumnę wysięgnika oraz zakończenie lemiesza i łyżki.
• Komfort i ergonomia pracy operatora: Minimalizacja wysiłku operatora i komfort pracy to kluczowe założenia projektantów sprzętu marki JCB, którzy zdają sobie sprawę z wpływu tych czynników na wydajność i produktywność.

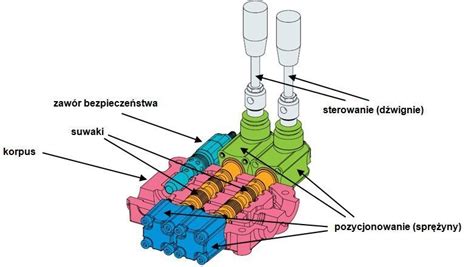

Budowa i zasada działania rozdzielacza hydraulicznego

Rozdzielacz hydrauliczny jest mocno eksploatowanym komponentem, znajdującym się w układzie hydraulicznym. Jego główna rola polega na precyzyjnym kierowaniu strumieniem oleju do różnych odbiorników, na przykład siłowników. Rozdzielacz zapewnia precyzyjną kontrolę nad siłą i prędkością działania i jest kluczowym elementem sterującym przepływem oleju, dlatego decyduje on o poprawnym działaniu całego układu. Stosuje się go w wielu maszynach rolniczych i budowlanych, takich jak ciągniki, koparki i ładowarki.

Budowa rozdzielacza hydraulicznego jest złożona. Znajduje się on zwykle między silnikiem a pompą, a komponenty te łączą się przy pomocy złączek i przewodów.

Rodzaje rozdzielaczy hydraulicznych:

• Rozdzielacze gniazdkowe: Proste i niezawodne.
• Rozdzielacze monoblokowe: Mają wszystkie sekcje odlane w jednym korpusie, oferują kompaktowość.
• Rozdzielacze suwakowe: Charakteryzują się precyzyjnym sterowaniem.
• Rozdzielacze blokowe (modułowe): Składają się z oddzielnych sekcji, zapewniają większą elastyczność konfiguracji. Na przykład, w dużych maszynach budowlanych często stosuje się rozdzielacze blokowe, umożliwiające łatwą rozbudowę systemu.

Rozdzielacz hydrauliczny działa na zasadzie sterowania przepływem oleju, kierując go do różnych podzespołów, np. silnika hydraulicznego. Zawory przelewowe mają kluczowe znaczenie, chroniąc układ przed nadmiernym ciśnieniem. Suwak steruje przepływem, a rozdzielacz kieruje olejem. Działanie rozdzielacza jest fundamentalne, ponieważ decyduje on o poprawnym działaniu układu i zapewnia bezpieczną pracę maszyn. Każdy ruch maszyny jest kontrolowany dzięki precyzyjnemu kierowaniu olejem.

Kluczowe oznaczenia na rozdzielaczu:

Znajomość kluczowych oznaczeń na rozdzielaczu jest niezbędna, ułatwia to prawidłowe podłączenie i diagnostykę. Oznaczenia portów są uniwersalne w hydraulice siłowej, jednak zawsze należy skonsultować się z instrukcją producenta, ponieważ specyficzne modele mogą mieć dodatkowe oznaczenia.

• Port P: Dostarcza olej z pompy.
• Port T: Odprowadza olej powrotny do zbiornika.
• Porty A i B: Kierują olej do odbiorników (siłownik, silnik).
• Port LS (Load Sensing): Służy do sterowania systemami z czujnikiem obciążenia.
• Porty X i Y: Stosowane do sterowania ciśnieniem.

Dobór typu rozdzielacza zależy od specyfiki układu. Należy uwzględnić wymagane obciążenie i liczbę funkcji. Na przykład, dla prostych układów wystarczy rozdzielacz gniazdkowy, natomiast złożone systemy wymagają rozdzielaczy blokowych.

Praktyczny przewodnik podłączania rozdzielacza hydraulicznego

Ta sekcja stanowi praktyczny przewodnik, opisujący kompletny proces podłączania rozdzielacza hydraulicznego. Przewodnik obejmuje przygotowanie miejsca pracy i narzędzi, zawiera szczegółowe kroki instalacji dotyczące rozdzielaczy jedno-, dwu- i wielosekcyjnych oraz opisuje finalne sprawdzenie i uruchomienie systemu. Celem jest zapewnienie bezpiecznej i efektywnej integracji rozdzielacza z maszyną, minimalizuje to ryzyko awarii i optymalizuje działanie komponentu.

Nieprawidłowe podłączenie przewodów może prowadzić do niekontrolowanego ruchu siłowników lub uszkodzić układ.

Przygotowanie do instalacji:

Przygotowanie do instalacji jest fundamentalne. Należy wyłączyć system hydrauliczny i obniżyć ciśnienie w układzie. Schemat podłączenia rozdzielacza hydraulicznego zawsze to zaznacza. Przygotuj niezbędne narzędzia, takie jak śrubokręty i klucze płaskie, oraz materiały, na przykład uszczelnienia hydrauliczne. Ważne jest, aby oczyścić powierzchnie podzespołów, unikać wilgoci i zapylenia. Czystość zapobiega zanieczyszczeniom w układzie, które prowadzą do awarii. System hydrauliczny musi być wyłączony i nie może być pod ciśnieniem przed montażem, co zapewnia bezpieczeństwo pracy. Przewód łączy komponenty.

Podłączanie rozdzielaczy jedno- i dwusekcyjnych:

• Rozdzielacz jednosekcyjny: Podłączenie jest proste i wymaga czyszczenia elementów. Następnie podłącz port P do pompy, a port T do zbiornika. Sprawdź dokładnie wycieki i stopniowo uruchom system. Rozdzielacz jednosekcyjny umożliwia sterowanie jedną funkcją hydrauliczną.
• Rozdzielacz dwusekcyjny: Podłączenie jest podobne i obejmuje czyszczenie. Podłącz wejścia P1 i P2 do pompy, a porty T1 i T2 do zbiornika. Następnie sprawdź i uruchom system. Przykładem jest podłączenie do ciągnika C 330. Proces wymaga znajomości układu hydraulicznego i zapoznania się z instrukcją obsługi. Wybór rozdzielacza zależy od potrzeb; dla ciągnika C 330 lub C 360, rozdzielacz dwusekcyjny zapewnia więcej funkcji.

Podłączanie siłowników i silników hydraulicznych:

Podłączanie siłowników i silników hydraulicznych wymaga uwagi. Należy podłączyć przewody ciśnieniowe do portów A i B rozdzielacza, zapewniają one zasilanie odbiorników. Ważne jest prawidłowe oznaczenie przewodów, ułatwia to przyszłą diagnostykę. Ich stabilne zamocowanie jest kluczowe, zapobiega to uszkodzeniom i wyciekom. Aby podłączyć siłownik jednostronnego działania do rozdzielacza, podłącz jeden przewód do portu A, a drugi przewód powrotny do portu T. Zawsze upewnij się, że połączenia są bezpieczne. Siłownik wykonuje ruch, a rozdzielacz steruje siłownikiem.

Końcowe sprawdzenie i uruchomienie systemu:

Końcowe sprawdzenie i uruchomienie systemu to ostatni etap. Schemat układu hydraulicznego powinien być zawsze pod ręką. Kontroluj szczelność wszystkich połączeń, sprawdź ciśnienie i przepływ oleju. Stopniowo uruchom system i obserwuj jego działanie. Testy funkcjonalne są bardzo ważne, pozwalają wykryć ewentualne problemy. Powinno się to robić z najwyższą starannością. Konieczne jest zapewnienie szczelności połączeń, a prawidłowe dopasowanie średnic przewodów jest kluczowe. Podłączenie rozdzielacza hydraulicznego wymaga znajomości oznaczeń i schematu przepływu oleju. Skonsultuj się z profesjonalistą, jeśli nie masz doświadczenia. Upewnij się, że narzędzia są w dobrym stanie.

Najczęstsze błędy przy podłączaniu:

Najczęstsze błędy to niewłaściwe podłączenie portów oraz brak odpowiedniej szczelności. Często pomija się też czyszczenie powierzchni. Zawsze należy sprawdzić poprawność schematu i używać odpowiednich narzędzi, co zapewni prawidłowy montaż. Nieszczelne połączenia prowadzą do wycieków i mogą zanieczyścić układ. Niewłaściwe podłączenie może uszkodzić pompę lub siłowniki. Zawsze upewnij się, że narzędzia są w dobrym stanie.

Zaawansowane konfiguracje i utrzymanie systemu hydraulicznego

Ta sekcja wykracza poza podstawowe podłączenie, koncentrując się na zaawansowanych konfiguracjach, takich jak łączenie rozdzielaczy szeregowo, regulacja ciśnienia oraz identyfikacja i rozwiązywanie typowych problemów. Omówione zostaną również strategie utrzymania trwałości, które zapewniają bezawaryjność systemu hydraulicznego. Sekcja zawiera wskazówki dotyczące wyboru odpowiednich części i dostawców. Celem jest zwiększenie efektywności i niezawodności, a także zapewnienie bezpieczeństwa eksploatacji układów hydraulicznych. Ignorowanie wczesnych objawów problemów może prowadzić do poważnych uszkodzeń.

Łączenie rozdzielaczy szeregowo i konfiguracje wielosekcyjne:

Łączenie rozdzielaczy szeregowo pozwala na rozbudowę systemu. Używa się do tego tulei ciśnieniowych, np. G1/2" 45l/min, które służą do szeregowego łączenia rozdzielaczy, chronią przed ciśnieniem zwrotnym i zapewniają nominalne ciśnienie. Konfiguracje wielosekcyjne oferują wiele korzyści. Podłączenie rozdzielacza 3-sekcyjnego umożliwia sterowanie trzema funkcjami, co pozwala na zwiększenie funkcjonalności maszyny i bardziej złożone operacje. Rozdzielacze mogą być łączone szeregowo, co ułatwia rozbudowę systemu.

Regulacja ciśnienia i diagnostyka problemów:

Regulacja ciśnienia i diagnostyka problemów są kluczowe. Zawory nadmiarowe odgrywają ważną rolę, chroniąc układ przed przeciążeniem. Porty sterujące X i Y służą do precyzyjnej regulacji. Typowe problemy z rozdzielaczami to nieszczelności, hałas, przegrzewanie się oleju, awarie zaworów przelewowych, zanieczyszczenia oraz uszkodzenia wałka, uszczelniaczy, zaworów i sterowania. Regulacja ciśnienia w rozdzielaczu hydraulicznym powinna być precyzyjna, a diagnostyka problemów wymaga doświadczenia. Problemy z rozdzielaczami mogą obejmować nieszczelności, hałas i przegrzewanie się oleju. Diagnostyka musi być dokładna. Ciśnienie w rozdzielaczu reguluje się, gdy zmienia się zapotrzebowanie układu, po wymianie komponentów lub po długim okresie eksploatacji. Sprawdź instrukcję producenta i używaj odpowiednich manometrów. Niewłaściwa regulacja może doprowadzić do przeciążenia lub awarii całego układu. Zautomatyzuj monitorowanie parametrów.

Utrzymanie trwałości systemu:

Utrzymanie trwałości systemu jest priorytetem. Trwałość systemu hydraulicznego zależy od regularnych kontroli, należy sprawdzać stan przewodów, złączy i samego rozdzielacza. Zaleca się używanie wysokiej jakości części zamiennych, np. komponentów MTZ Belarus lub produktów ENERPAC. Konsultacja z dostawcą jest zawsze dobrym pomysłem; firmy takie jak Hydron czy Exparto oferują wsparcie. Zawsze konsultuj się z dostawcą, aby zapewnić dobór odpowiednich części. Regularne sprawdzanie stanu przewodów jest kluczowe, zapewnia to trwałość systemu. Konserwacja przedłuża żywotność. Dokładna diagnostyka jest konieczna przed przystąpieniem do naprawy, ponieważ niewłaściwa interwencja może pogorszyć problem. Utrzymanie zapewnia trwałość.

Najczęstsze przyczyny przegrzewania się oleju w układzie hydraulicznym:

Przegrzewanie się oleju często wynika z kilku przyczyn: zbyt niski poziom oleju, zanieczyszczenie oleju, uszkodzenie pompy, niewłaściwa regulacja zaworów przelewowych lub niedrożność chłodnicy oleju. Regularna wymiana oleju i filtrów jest kluczowa, zapobiega to przegrzewaniu.

Diagnostyka problemów z rozdzielaczem w JCB 8018

W trakcie pracy minikoparki JCB 8018 (2006r.) podczas kopania dziury na maksymalnej głębokości z łyżką 45 cm, zaobserwowano niepokojący objaw. Podczas podnoszenia głównego ramienia za pomocą siłownika, ruch ten zawieszał się w połowie, po czym po około sekundzie następowało szarpnięcie i dalszy ruch aż pod szybę. Problem ten był na tyle uciążliwy, że podjęto próbę jego rozwiązania poprzez zamianę przewodów hydraulicznych z innymi siłownikami. Niestety, ta sama akcja wystąpiła na innym siłowniku, co potwierdziło problem związany z układem hydraulicznym maszyny.

Na rozdzielaczu od koparki JCB 8018 brakuje reakcji na 3 ostatnich sekcjach, które odpowiadają kolejno: lewa gąsienica, siłownik głównego ramienia, siłownik łyżki. Po zamianie zasileń na pompie głównej, bez rezultatu. Przy zamianie przewodów lewej gąsienicy z przewodami prawej gąsienicy lewa chodzi, a prawa nie reaguje. Podobnie przy zamianie przewodów od siłowników z innymi, niedziałające dotąd zaczynają działać, a te podłączone pod 2 i 3 sekcję od końca nie działają. Pompa daje ciśnienie 250 bar, natomiast na wyjściu z rozdzielacza na lewą gąsienicę jest 0 bar. Manometr na kości podłączano na wyjściu 5. Nyple 1, 2, 3 to zasilenia z pompy, 4 to powrót z joysticków, 6 to przełącznik zając/żółw. Rozdzielacz, prawdopodobnie, wygląda jak na załączonym zdjęciu.

Analiza i naprawa problemów z rozdzielaczem:

1. Pierwsza diagnostyka i czyszczenie: W celu zdiagnozowania usterki, rozebrano sekcję rozdzielacza odpowiedzialną za ruchy głównego siłownika. W jej wnętrzu odnaleziono niewielkie ilości drobnych opiłków. Sama przesuwka nie wykazywała śladów zacierania, a sprężyna była w całości. Po dokładnym umyciu wszystkich elementów za pomocą zmywacza, wymianie oringów na deklach oraz ponownym złożeniu, problem zacinania się maszyny ustąpił.
2. Osłabienie siły po kilku dniach: Po kilku dniach pracy, koparka zaczęła wykazywać oznaki osłabienia siły, co objawiało się brakiem możliwości wykonania wcześniej wykonywanych manewrów, takich jak podnoszenie się maszyny podczas pracy z obciążeniem.
3. Analiza przyczyn osłabienia: W celu przywrócenia pełnej sprawności maszyny, wymieniono olej hydrauliczny na specyfikację HP 46 JCB oraz filtr hydrauliki wraz z odpowietrznikiem zbiornika. Przeprowadzono również czyszczenie zbiornika. Zauważono, że niektórzy operatorzy, w przypadku braku oleju HP 46, stosowali olej HP 32, co mogło mieć wpływ na wydajność układu. Jedną z potencjalnych przyczyn osłabienia koparki mogło być zbyt niskie ciśnienie sterujące, które nie otwierało w pełni przesuwki w rozdzielaczu. W celu dalszej diagnostyki, planowano ponowne, dokładne czyszczenie rozdzielacza oraz sprawdzenie ciśnień hydraulicznych.

Pomiary ciśnień w układzie hydraulicznym JCB 8018:

W układzie hydraulicznym minikoparki JCB 8018 występują następujące ciśnienia robocze:

• Ciśnienie sterujące: 30 bar
• Ciśnienie na pompach: 220 bar (na jednej pompie) i 190 bar (na drugiej pompie)

Podział ciśnień jest następujący:

• Jedna gąsienica: 220 bar
• Druga gąsienica, siłowniki ramienia, lemiesz i obrót: 190 bar

Regulacja ciśnienia odbywa się za pomocą trzech zaworów MRV umieszczonych na rozdzielaczu. Na zasileniu ostatniej sekcji, gdzie dochodzą 3 przewody i jest cięgło od lewej gąsienicy, znajduje się zawór z regulacją przepływu. Po skręceniu należy ustawić ją w tej samej pozycji lub regulować przy pomocy manometru. Sekcja siłownika głównego ramienia również ma zawór, sterowany hydraulicznie z joysticka. Siłownik łyżki nie ma zaworu od góry, sterowany jest hydraulicznie z joysticka.

Ponowna diagnostyka rozdzielacza i wnioski:

Po ponownym rozebraniu rozdzielacza od początku do końca, przeprowadzono dokładne czyszczenie. Ponownie odnaleziono niewielką ilość bardzo drobnych opiłków. Przejrzano przesuwki i wymieniono kilka oringów. Najwięcej zanieczyszczeń znajdowało się w zaworze przelewowym po lewej stronie rozdzielacza. Zawór został w pełni rozebrany, umyty i dokładnie obejrzany pod kątem ewentualnych zarysowań, po czym złożono go z powrotem. Po regulacji ciśnień, możliwe stało się podniesienie koparki każdym siłownikiem, przy obciążeniu na przedniej łyżce, gdy ramię jest w pełni rozłożone, przy zaledwie 1/3 obrotów silnika. Wnioski wskazują, że główną przyczyną problemów był brud w oleju, który często był uzupełniany przypadkowym, byle jakim olejem, wraz z wszelkimi zanieczyszczeniami.
