Budowa i zasada działania rozdzielacza stałociśnieniowego opryskiwacza

Chemiczna metoda ochrony roślin jest uważana za najbardziej rozwinięty sposób zwalczania chorób, chwastów i szkodników. Polega ona na zastosowaniu chemicznych środków ochronnych dla roślin, zwanych pestycydami. Pestycydy najczęściej stosuje się w rolnictwie intensywnym, a opryskiwacz może także służyć do rozpylania środków grzybobójczych.

Opryskiwacz to maszyna, która rozbija strugę cieczy na krople o odpowiedniej średnicy i kieruje je do miejsca przeznaczenia, czyli na rośliny, krzewy czy drzewa. Na rynku dostępnych jest wiele modeli opryskiwaczy, które można sklasyfikować pod kątem sposobu rozpylania cieczy oraz ze względu na sposób napędu. Współczesne opryskiwacze rolnicze coraz częściej wyposażane są w rozdzielacze ze sterowaniem stałociśnieniowym.

Elementy składowe opryskiwacza

Zbiornik

Pojemność zbiornika może być różna, gdyż zależy ona od rodzaju opryskiwacza. Jego kształt powinien być obły, co ułatwia utrzymanie go w czystości. Na dnie zbiornika zazwyczaj znajduje się wgłębienie.

Pompa

Pompa jest jednym z najważniejszych podzespołów opryskiwacza. W najczęściej stosowanych opryskiwaczach ciągnikowych używa się pomp przeponowych, przeponowo-tłokowych oraz pomp tłokowych. Należy zwrócić uwagę na odpowiednie dobranie wydajności pompy do pojemności zbiornika i szerokości roboczej opryskiwacza. Im większy zbiornik i szerokość robocza opryskiwacza, tym większą wydajność powinna mieć pompa.

Mieszadło

W każdym zbiorniku opryskiwacza koniecznie musi być zamontowane mieszadło, gdyż zapobiega ono rozwarstwianiu się cieczy lub osadzaniu się jej na dnie zbiornika. Najczęściej stosowanymi mieszadłami są mieszadła hydrauliczne, które mogą mieć budowę rurową lub konstrukcję eżektorową. Zasilanie mieszadła nie może być zależne od ustawienia zaworu sterującego, dlatego najczęściej jest ono zasilane bezpośrednio z pompy. Zadaniem mieszadła jest także zmieszanie koncentratu nawozu.

Filtry

Filtry oczyszczają przepływającą przez pompę i zawór rozdzielczy ciecz. Ciecz powinna być pozbawiona zanieczyszczeń mechanicznych, gdyż w przeciwnym razie mogą one zmniejszyć żywotność elementów układu cieczowego, a także zapychać dysze do opryskiwacza, uniemożliwiając poprawne opryskanie roślin. Układ filtrujący składa się z kilku następujących po sobie filtrów, gdzie każdy następny wyposażony jest w bardziej gęstą siatkę w porównaniu do poprzedniego.

Zawór sterujący i manometr

Głównym zadaniem zaworu sterującego jest podtrzymanie stałego ciśnienia roboczego oraz zasilanie substancją roboczą poszczególnych części belki polowej, mieszadła i innych urządzeń. Precyzja działania tego urządzenia ma bardzo duży wpływ na dokładność dozowania cieczy. Manometr służy do kontroli ciśnienia roboczego i na bieżąco sygnalizuje poprawność działania poszczególnych zespołów. Jeśli dojdzie do spadku ciśnienia podczas pracy, może to być spowodowane zapchaniem filtra tłocznego.

Belka polowa

Belka polowa opryskiwacza ma wpływ na równomierność pokrycia cieczą opryskiwanej powierzchni. Materiał, z którego jest wykonywana, musi być odporny na różnego rodzaju odkształcenia, ale powinien także być lekki. Składa się z kilku zawiasowo połączonych ze sobą elementów, dzięki czemu można ją rozkładać do długości nawet 40 m, ale umożliwia także poruszanie się opryskiwaczem po drogach publicznych.

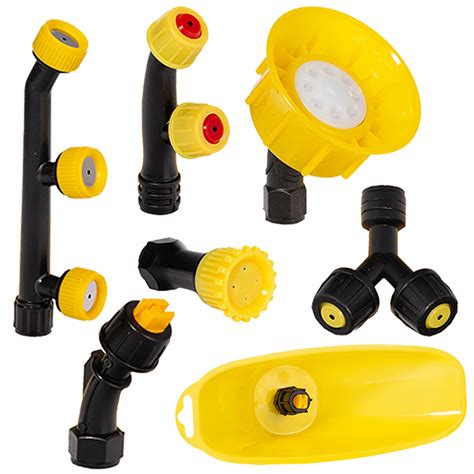

Dysze do opryskiwacza

W opryskiwaczach polowych najczęściej stosuje się rozpylacze ciśnieniowe, dzięki którym substancja przepływa przez odpowiednio ukształtowane kanały, a po ich opuszczeniu dochodzi do rozbicia na krople. Przykładem są rozpylacze dwustrumieniowe, które tworzą dwa wachlarzowe strumienie cieczy tworzące między sobą kąt 60°.

Rozdzielacz stałociśnieniowy opryskiwacza

Coraz częściej opryskiwacze rolnicze posiadają na wyposażeniu rozdzielacz z zaworem stałociśnieniowym. Jest to urządzenie, które umożliwia utrzymanie nastawionego wcześniej ciśnienia na stałym poziomie, niezależnie od liczby wyłączanych sekcji. Dzięki tej funkcji ciśnienie na rozpylaczach w pracującej sekcji opryskiwacza nie wzrasta w sytuacji wyłączenia jednej lub więcej sekcji, np. na uwrociu.

Zawór sterująco-rozdzielczy z zaworami kompensacyjnymi potocznie nazywa się rozdzielaczem stałociśnieniowym. Umożliwia on utrzymanie nastawionego wcześniej ciśnienia na stałym poziomie niezależnie od liczby wyłączanych sekcji. Dokładność działania zaworu stałociśnieniowego ma decydujący wpływ na precyzję dawkowania cieczy opryskowej. Jest to kluczowy element systemu, który pozwala na utrzymanie zadanego ciśnienia roboczego na stałym poziomie, niezależnie od liczby aktywnych sekcji roboczych.

Zasada działania i zalety rozdzielaczy stałociśnieniowych

Główną zaletą stosowania rozdzielaczy ze stałociśnieniowym zaworem jest stabilizacja ciśnienia pracy opryskiwacza. Umożliwia to precyzyjne dawkowanie środków ochrony roślin i nawozów, co przekłada się na skuteczność zabiegu i optymalne wykorzystanie preparatów.

Rozdzielacz opryskiwacza to element, który służy do sterowania przepływem cieczy roboczej w opryskiwaczu. Zawór sterujący, czyli rozdzielacz opryskiwacza, zapewnia kontrolę parametrów cieczy roboczej i równomierne pokrycie środkami ochrony opryskiwanych roślin. Rozdzielacz stałociśnieniowy to typ zaworu sterującego opryskiwacza rolniczego, który utrzymuje stałe ciśnienie cieczy roboczej niezależnie od liczby pracujących sekcji. Jest to ważna funkcja, ponieważ zapewnia równomierne pokrycie cieczą roboczą opryskiwanych roślin.

Problemy z regulacją i typowe błędy

Mimo rosnącej dostępności i spadających cen tych urządzeń, użytkownicy nierzadko napotykają trudności z ich prawidłowym wyregulowaniem. Problemy z regulacją najczęściej wynikają z niezrozumienia lub lekceważenia instrukcji obsługi. Część rolników błędnie uważa, że zawór jest wadliwy lub niemożliwy do wyregulowania. Głównymi błędami podczas takich nastaw jest regulacja wszystkich sekcji jednocześnie lub też regulacja sekcji pracujących, zamiast - jak powinno być prawidłowo - tych zamkniętych. Taka regulacja nic nie daje i nie przynosi oczekiwanych efektów.

Prawidłowa regulacja rozdzielacza stałociśnieniowego

Aby zapewnić prawidłowe działanie rozdzielacza i uniknąć zmian ciśnienia podczas włączania i wyłączania poszczególnych sekcji, kluczowe jest przestrzeganie odpowiedniej procedury regulacji. Każda sekcja powinna być regulowana indywidualnie, po jej przełączeniu w pozycję „zamkniętą”.

Procedura regulacji krok po kroku:

1. Przygotowanie opryskiwacza: Połącz opryskiwacz z ciągnikiem, napełnij zbiornik wodą.
2. Ustawienie parametrów roboczych: Włącz opryskiwanie na wszystkich sekcjach. Mieszadło powinno pracować, a rozwadniacz być wyłączony. Ustaw obroty ciągnika oraz ciśnienie robocze na poziomie odpowiadającym rzeczywistemu zabiegowi opryskiwania.
3. Regulacja pierwszej sekcji: Zamknij pierwszą sekcję i obserwuj wskazania manometru. Jeśli ciśnienie ulegnie zmianie, należy je przywrócić do poprzedniej wartości, używając małego pokrętła regulacyjnego na tej sekcji.
4. Użycie pokrętła regulacyjnego: Obracanie pokrętła w lewo zmniejsza ciśnienie, a w prawo - zwiększa. Należy dokonywać tego z dużą ostrożnością, wykonując niewielkie ruchy. W tańszych modelach zaworów gwint pokrętła może mieć duży skok, co powoduje znaczące zmiany ciśnienia nawet przy minimalnym obrocie, utrudniając precyzyjną regulację.
5. Weryfikacja regulacji: Po dokonaniu regulacji, kilkakrotnie włącz i wyłącz daną sekcję, sprawdzając, czy ciśnienie pozostaje stabilne. W razie potrzeby można dokonać dodatkowej korekty.
6. Regulacja kolejnych sekcji: Po wyregulowaniu pierwszej sekcji, powtórz cały proces dla każdej z pozostałych sekcji, postępując analogicznie. Robimy to pojedynczo, regulując pokrętłami tych sekcji, które zamykamy.

W przypadku najprostszych i najtańszych zaworów nie należy oczekiwać idealnej precyzji regulacji. Należy zaakceptować pewne odchylenia wynikające z konstrukcji urządzenia. Niemniej jednak, prawidłowe wyregulowanie nawet podstawowych modeli jest możliwe i pozwala na znaczącą poprawę stabilności pracy układu.

Podstawowe części zamienne do rozdzielaczy opryskiwaczy

W ofercie dostępnych jest wiele części zamiennych do rozdzielaczy opryskiwaczy, które pozwalają na utrzymanie ich w pełnej sprawności. Do najczęściej wymienianych należą:

• Uszczelka sekcji zaworu
• Sekcja zaworu sterującej
• Przepona pod manometr
• Króciec sekcji zaworów
• Obsada manometru
• Manometr glicerynowy
• Rączka zaworu
• Sprężyna sekcji opryskiwacza
• Obudowa/Jugosł zawór
• Zaślepka sekcji rozdzielacza
• Nakrętka obsady manometru
• Korpus rozdzielacza
• Grzybek zaworu
• Nakrętka filtra do zaworu
• Obudowa filtra zaworu
• Filtr zaworu
• Dźwignia zaworu głównego

Dostępne są również kompletne rozdzielacze 4- i 5-sekcyjne, a także modele specjalistyczne.

Typy rozdzielaczy

Rozdzielacze występują w różnych wariantach, dopasowanych do specyficznych zastosowań. Można wyróżnić rozdzielacze:

• Manualne: Służą do ręcznego sterowania przepływem cieczy roboczej w opryskiwaczu.
• Stałociśnieniowe: Utrzymują stałe ciśnienie cieczy roboczej niezależnie od liczby pracujących sekcji.
• Elektryczne: Sterowane za pomocą komputera, posiadają elektrozawory: główny (otwiera i zamyka przepływ cieczy w całym rozdzielaczu), sekcyjne (sterują pracą poszczególnych sekcji) oraz elektrozawór regulujący dawkę cieczy roboczej.

Należy pamiętać, że rozdzielacz hydrauliczny to jeden z kluczowych elementów układów hydraulicznych - pełni funkcję „centrum dowodzenia”, które decyduje o tym, dokąd popłynie ciecz robocza i jakie zadanie zostanie wykonane. Rozdzielacz nie generuje ciśnienia (tym zajmuje się pompa), ale precyzyjnie zarządza jego wykorzystaniem. Rozdzielacze są stosowane nie tylko w maszynach mobilnych, ale także w stacjonarnych instalacjach przemysłowych.

Rodzaje konstrukcji rozdzielaczy

W zależności od konstrukcji, rozdzielacze można podzielić na:

• Rozdzielacze suwakowe: Najpopularniejsze rozwiązanie, w którym suwak przemieszcza się wzdłuż korpusu i otwiera lub zamyka określone kanały przepływu.
• Rozdzielacze gniazdowe (zaworowe): Zamiast suwaka mają zestaw zaworów sterujących przepływem. Charakteryzują się wyjątkową szczelnością.
• Rozdzielacze monoblokowe: Konstrukcja zintegrowana, gdzie wszystkie sekcje mieszczą się w jednym bloku. Są kompaktowe i tańsze niż wersje modułowe.
• Rozdzielacze sekcyjne (modułowe): Składają się z kilku sekcji, z których każda steruje innym obiegiem. Umożliwiają dużą elastyczność i rozbudowę o kolejne funkcje.

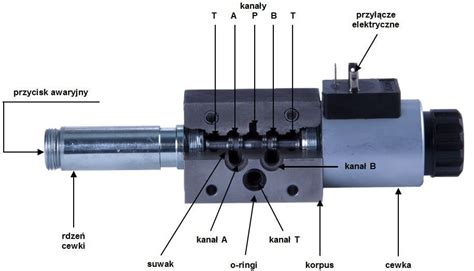

Wewnętrzna budowa rozdzielacza

Choć na pierwszy rzut oka rozdzielacz może wydawać się niepozorny, jego wnętrze to precyzyjnie zaprojektowany mechanizm, składający się z:

• Korpusu (obudowy): Najczęściej wykonany z żeliwa, stali lub aluminium.
• Suwaka (lub zaworu): Elementu sterującego ruchem cieczy.
• Sprężyn powrotnych: Odpowiadają za powrót suwaka do pozycji neutralnej.

W przypadku rozdzielaczy sekcyjnych każda sekcja zawiera swój własny suwak i zestaw uszczelnień, co pozwala na sterowanie oddzielnymi obiegami.

Zastosowanie rozdzielaczy hydraulicznych

Rozdzielacze hydrauliczne to uniwersalne narzędzia sterujące, bez których trudno dziś wyobrazić sobie funkcjonowanie większości maszyn roboczych, w tym:

• W maszynach rolniczych: Ciągniki, rozsiewacze, przyczepy z wywrotem, ładowacze czołowe.
• W maszynach budowlanych: Koparki, ładowarki, dźwigi, walce drogowe.
• W maszynach leśnych: Harwestery, forwardery, chwytaki.
• W przemyśle: Systemy hydrauliki siłowej stosowane w prasach, liniach montażowych, urządzeniach do formowania plastiku.
• W logistyce: Wózki widłowe, platformy podnośnikowe, windy załadunkowe.

Dobór rozdzielacza hydraulicznego

Dobór rozdzielacza hydraulicznego to nie kwestia intuicji, ale precyzyjnej analizy parametrów roboczych układu. Należy wziąć pod uwagę:

1. Maksymalne ciśnienie robocze: Wartość określająca największe dopuszczalne ciśnienie, przy którym rozdzielacz może bezpiecznie pracować. Typowe wartości wahają się od 160 do nawet 350 bar.
2. Wydajność przepływu: Określa, jaką ilość cieczy roboczej rozdzielacz jest w stanie przepuścić w jednostce czasu. Typowe rozdzielacze monoblokowe obsługują przepływy rzędu 40-80 l/min, natomiast modele przemysłowe lub wielosekcyjne - nawet powyżej 120 l/min.
3. Konfiguracja (liczba dróg i pozycji): Rozdzielacze 3/2, 4/3, 6/2 - pierwsza cyfra to liczba dróg przepływu, a druga - liczba pozycji, jakie może przyjąć suwak.
4. Rodzaj sterowania: Wybór między sterowaniem ręcznym, elektrycznym, elektrohydraulicznym czy pneumatycznym zależy od typu maszyny, jej funkcji oraz wymagań dotyczących automatyzacji i bezpieczeństwa.
5. Sposób montażu: Rozdzielacze występują w wersji nabudowywanej (np. do paneli lub konstrukcji maszyny) oraz do zabudowy blokowej (w układach zintegrowanych).

Dodatkowe czynniki, które warto uwzględnić, to np. zakres temperatury pracy, odporność na korozję czy specyficzne wymagania dotyczące uszczelnień.

Usterki i konserwacja rozdzielaczy

Nawet najlepszy rozdzielacz nie jest niezniszczalny. Z biegiem czasu, pod wpływem intensywnej eksploatacji, może dojść do różnych usterek - od drobnych problemów z przepływem, aż po całkowitą blokadę układu. Najczęstsze awarie to:

• Zacinający się suwak: Może być wynikiem zanieczyszczeń w oleju, uszkodzeń mechanicznych lub zużycia prowadnic.
• Wewnętrzne przecieki: Gdy suwak lub gniazda są nadmiernie zużyte, olej przedostaje się między kanałami, powodując spadek ciśnienia i niekontrolowany ruch siłowników.
• Zewnętrzne nieszczelności: Uszkodzone uszczelniacze lub pęknięcia korpusu mogą prowadzić do wycieków oleju.
• Brak reakcji na sterowanie elektryczne: W przypadku rozdzielaczy z cewkami elektromagnetycznymi, uszkodzenie cewki, zwarcie lub zerwanie przewodu mogą całkowicie uniemożliwić pracę.

Większości usterek da się uniknąć, jeśli regularnie przeprowadza się konserwację, wymienia filtry, monitoruje stan oleju i dba o czystość układu. Naprawa rozdzielacza nie zawsze oznacza jego całkowitą wymianę. Warto regenerować rozdzielacze drogie, trudnodostępne, pracujące w specjalistycznych maszynach. Profesjonalna regeneracja wydłuża żywotność rozdzielacza o kilka tysięcy godzin pracy, pod warunkiem że cały układ jest sprawny i dobrze utrzymany.
