Stabilizacja gruntu cementem – technologia wzmacniania podłoża

Stabilizacja gruntu cementem to jedna z najpowszechniejszych i najefektywniejszych metod wzmacniania podłoża w przypadku jego niskiej nośności, umożliwiająca usztywnienie terenu i zwiększenie jego nośności. Działanie to pozwala również na polepszenie właściwości fizycznych i mechanicznych oraz na odporność warstwy na zmienne warunki pogodowe. Metoda ta jest często stosowana w różnych dziedzinach, takich jak budownictwo drogowe, hydrotechnika, budowa lotnisk, fundamentów, placów, podtorzy, a nawet w pracach ogrodniczych (np. pod ścieżki czy tarasy).

Na czym polega stabilizacja gruntu cementem?

Stabilizacja gruntu jest procesem polegającym na uzyskaniu właściwych parametrów gruntu poprzez jego dokładne wymieszanie przy zachowaniu właściwej wilgotności oraz zastosowaniu spoiw hydraulicznych, które pomagają w uzyskaniu właściwych parametrów wytrzymałościowych. Dobrze wykonana stabilizacja gruntu cementem poprawia nośność oraz parametry wytrzymałościowe gruntu rodzimego lub nasypowego poprzez dodatek spoiwa hydraulicznego w postaci cementu. Dokładne wymieszanie gruntu z odpowiednio dobraną dawką cementu i wodą prowadzi do reakcji hydraulicznej, która wiąże cząstki gruntu w jednorodną, scaloną strukturę. W wyniku hydratacji cementu powstaje warstwa o podwyższonej wytrzymałości na ściskanie i ograniczonej podatności na odkształcenia.

Stabilizacja gruntu cementem zapewnia trwałe wzmocnienie warstwy konstrukcyjnej, redukując potrzebę wymiany słabego gruntu na droższy materiał niespoisty lub kruszywo, co wpływa korzystnie na koszty inwestycji i logistykę budowy. Orientacyjnie zawartość cementu w mieszance powinna wynosić od 2% do 10% w stosunku do masy gruntu suchego, natomiast zawartość cementu w mieszance na ulepszone podłoże to, w zależności od kategorii ruchu, od 8% do 10%.

Wskazania do stabilizacji cementem:

• Grunty o wskaźniku piaskowym z przedziału 20 ≤ WP ≤ 50.
• Zawartość frakcji <0,075 mm do 15%.
• Zawartość ziaren > 2 mm co najmniej 30%.

Etapy stabilizacji gruntu cementem

Przebieg stabilizacji cementem obejmuje kilka etapów, które wymagają specjalistycznego sprzętu i kontroli laboratoryjnej. Wszystkie zlecenia realizowane są terminowo i solidnie dzięki odpowiedniemu parkowi maszynowemu.

1. Badania laboratoryjne gruntu

Na początku przeprowadzana jest ocena geotechniczna terenu. Analizuje się rodzaj gruntu, jego wilgotność, granulację i inne właściwości, które wpłyną na dobór odpowiedniego rodzaju cementu oraz metody stabilizacji gruntu. Wykonuje się analizę składu ziarnowego, wilgotności naturalnej, zawartości części organicznych, odczynu pH, objętości szkieletu gruntowego oraz określa się optymalną dawkę cementu i wilgotności mieszanki.

2. Przygotowanie podłoża

Etap ten sprowadza się do odkrycia powierzchni gruntu przeznaczonego do stabilizacji, oczyszczenia i wyrównania terenu do rzędnych projektowych, usunięcia humusu i materiałów organicznych oraz wyprofilowania jej do zaprojektowanych rzędnych i spadków poprzecznych. Wysoko zalecana jest kontrola nośności na spodzie warstwy poprzez punktowe odkopanie gruntu na głębokość stabilizacji i wykonanie badania nośności lekką płytą dynamiczną lub płytą statyczną VSS.

Należy tutaj podkreślić, że nawet dla najniższej grupy nośności podłoża (grupy G4) istnieje pewne wymaganie co do nośności bezpośrednio pod warstwą stabilizacji, powinno to być nie mniej niż 25 MPa. Na etapie planowania realizacji i przygotowania podłoża istotne jest śledzenie prognozy pogody. Prace nie powinny być rozpoczynane w przypadku ujemnych temperatur. Zaleca się więc bieżącą kontrolę wilgotności gruntu, odpowiednią do pory roku, warunków pogodowych i rodzaju gruntu. W przypadku odkrytej powierzchni gruntu w miesiącach letnich, przy wysokich temperaturach powietrza i braku opadów, zaleca się stopniowe przelewanie podłoża wodą nawet w dniu poprzedzającym stabilizację.

3. Dozowanie spoiwa

Kluczowym etapem stabilizacji gruntów jest rozsypywanie spoiwa - w tym celu stosuje się specjalne spoiwa hydrauliczne, typu: cement, wapno, Silment, Teramix, Lipidur, Tefra. Rodzaj spoiwa dobierany jest każdorazowo indywidualnie według doświadczenia oraz w oparciu o badania laboratoryjne istniejącego podłoża lub wbudowanych nowych materiałów. Do rozprowadzenia spoiwa używa się rozsiewacz cementu (siewnik) o szerokości roboczej od 1 do 2 metrów. Wysoka wydajność stosowanych maszyn pozwala na skrócenie realizacji inwestycji oraz na znaczną redukcję kosztów. Flota to ciągniki rolnicze wiodących producentów takich jak Fendt, John Deere.

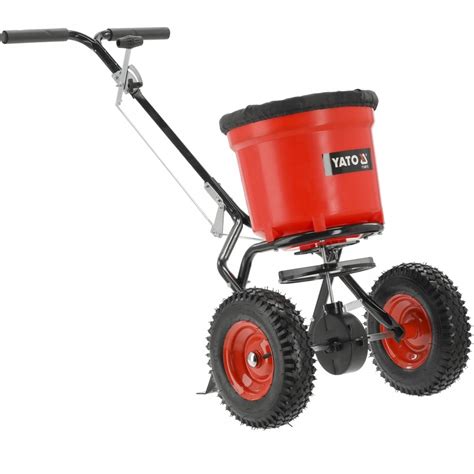

W przypadku stabilizacji ziarnistym dodatkiem hydrofobowym, dozowanie odbywa się w relatywnie niewielkich ilościach; dla warstwy o grubości 35 cm jest to orientacyjnie około 7 kilogramów na metr kwadratowy. Sprzęt powinien gwarantować precyzyjne dozowanie dodatku. Należy zadbać o to, aby siewnik był w dobrym stanie technicznym, przede wszystkim pod kątem jego szczelności, ze względu na wysoką powierzchnię właściwą dodatku hydrofobowego, która sprawia, że materiał jest bardziej sypki od cementu.

Orientacyjnie są to ilości 16 kilogramów cementu i 7 kilogramów dodatku hydrofobowego na metr kwadratowy warstwy o grubości 35 centymetrów. Zalecana kolejność to najpierw cement, a później - może być bezpośrednio na cement - dodatek hydrofobowy. Dozowanie wymaga więc przynajmniej dwóch przejazdów siewnika i jednego przejazdu recyklera. Kontrolę należy wykonać osobno dla cementu oraz osobno dla dodatku hydrofobowego.

4. Mieszanie gruntu z cementem

Po rozsypaniu spoiwa elementem kolejnym jest mieszanie. Jest to etap polegający na wykorzystaniu stabilizatorów do gruntu (np. recyklerów). Urządzenie to miesza grunt rodzimy ze spoiwem hydraulicznym, zapewniając jednorodność składu i pełne otoczenie cząstek gruntu spoiwem. Nowe stabilizatory marki Wirtgen są przystosowane do pracy w trudnych warunkach utrzymując dużą wydajność roboczą, co pozwala na prawidłowe i szybkie zakończenie procesu osuszania lub stabilizacji. Posiadany sprzęt pozwala na wymieszanie warstwy o grubości 50 cm. Po zadozowaniu cementu oraz dodatku, należy rozpocząć mieszanie recyklerem na zakładaną głębokość. Bezpośrednio po przejściu recyklera należy ocenić stopień wymieszania materiału oraz wilgotność mieszanki.

5. Nawadnianie

Dostarczenie wody w ilości obliczonej na podstawie badań laboratoryjnych jest niezbędne do przebiegu hydratacji cementu. Zbyt niska wilgotność materiału po przemieszaniu, wymaga przelania go wodą i wykonania kolejnego mieszania, co może wydłużyć czas realizacji prac.

6. Profilowanie i zagęszczanie

Po wymieszaniu spoiwa z gruntem konieczne jest uzyskanie odpowiedniego zagęszczenia. Dysponujemy nowymi walcami typu: walec kołkowy, stalowy gładki oraz walec guma, które umożliwiają otrzymanie wymaganych parametrów. Wykorzystywane do zagęszczania maszyny wyposażone są w urządzenia mierzące stopień zagęszczenia oraz nośność. Profilowanie polega na nadaniu wymaganych spadków i kształtu konstrukcyjnego oraz zagęszczeniu walcami wibracyjnymi. Do tych prac używa się nowych maszyn typu spycharki oraz równiarki wyposażone w systemy Trimble, odpowiedzialne za sterowanie maszynami, umożliwiające szybkie, bezbłędne, o wysokim poziomie jakości powierzchnie nie przekraczające 15 mm błędu do zakładanego projektu. Do prac wykorzystywane są maszyny najbardziej znanych marek w budownictwie, m.in. Caterpillar, Liebherr, Komatsu.

Zagęszczenie warstwy zaleca się kontrolować na bieżąco, jeszcze przed jego zakończeniem. Możliwe jest wykonanie badania nośności płytą statyczną VSS lub lżejszej, dynamicznej płyty. Przyjmuje się, że jeśli dynamiczny moduł odkształcenia po kolejnych przejazdach walca się zwiększa, oznacza to, że materiał wciąż jest zagęszczany. Zagęszczony wstępnie grunt profiluje się do zaprojektowanego wymiaru i spadków równiarką. Etap zagęszczania warstwy jest bardzo istotny, przede wszystkim dlatego, że ze względu na wiązania cementu, nie ma możliwości poprawienia go na drugi dzień.

7. Pielęgnacja

Po zakończeniu kompaktowania, cement musi ulec hydratacji, co jest kluczowe dla osiągnięcia pełnej wytrzymałości i trwałości. W okresie pielęgnacji warstwy zaleca się przelewanie jej wodą, stosownie do warunków pogodowych, aby zapewnić właściwy przebieg wiązania cementu i ograniczyć nadmierne odsychanie. Czas ten może trwać od kilku dni do kilku tygodni, w zależności od warunków atmosferycznych i rodzaju zastosowanego cementu. Czas przestoju technologicznego to 48 godzin, w tym czasie ruch budowlany po warstwie jest zabroniony.

Czynniki wpływające na proces wiązania i twardnienia betonu

Proces twardnienia betonu pod ziemią różni się od wylewania na powierzchni, ponieważ warunki mikroklimatyczne są inne. Zrozumienie tych różnic jest kluczowe. Beton w gruncie jest w innym otoczeniu niż na powierzchni. Wykop chroni beton przed słońcem, wiatrem i zmianami temperatury. Te warunki sprawiają, że beton schnie wolniej w gruncie, a krążenie powietrza w wykopie jest ograniczone, co powoduje wolniejsze odparowywanie wody z betonu.

Wilgotność gruntu

Wilgotność gruntu jest bardzo ważna dla utwardzania betonu. Dobre nawilżenie gruntu pomaga cementowi się dobrze wiązać, a stała wilgotność gruntu sprzyja pełnej hydratacji cementu. Grunty zbyt suche mogą zaszkodzić betonowi, szybko wchłaniając wodę. Wody gruntowe mają duży wpływ na cement - wody słodkie pomagają cementowi się wiązać, natomiast za mało lub za dużo wody w gruncie może spowolnić twardnienie. Izolacja przeciwwilgociowa chroni fundamenty budynków, zapobiega wilgoci i zmienia proces wymiany wilgoci, co jest bardzo ważne.

Rodzaj cementu

Ile schnie beton w ziemi, zależy od rodzaju cementu. Cement portlandzki wiąże się wolniej niż szybkowiążący. Wybór odpowiedniego rodzaju cementu do stabilizacji gruntu zależy od wielu czynników, takich jak rodzaj gruntu, warunki środowiskowe, wymagania projektowe i budżet. Cement stosowany jako spoiwo musi spełniać wymagania normowe, najczęściej używa się cementu portlandzkiego CEM II 32,5.

Rodzaje cementu w stabilizacji:

• Cement portlandzki: najbardziej uniwersalny, idealny do większości zastosowań.
• Cement szybkowiążący: preferowany, gdy czas gra kluczową rolę, umożliwia wcześniejsze wykorzystanie powierzchni.
• Cement o niskiej zawartości alkaliów: zalecany w środowiskach, gdzie grunty mogą reagować z alkalicznymi składnikami cementu.
• Cement z dodatkami: np. popiół lotny lub żużel, poprawiające właściwości stabilizujące i zmniejszające wpływ na środowisko.

Temperatura otoczenia

Temperatura otoczenia ma duży wpływ na beton. Czas, gdy beton dojrzewa, zależy od temperatury. W zimie beton wiąże się wolniej, ponieważ proces hydratacji cementu jest wolniejszy. Mrozy są wyzwaniem dla budowlańców, a prace fundamentowe w zimie wymagają specjalnych rozwiązań. Przemarznięcie betonu jest poważnym zagrożeniem, ponieważ lód w betonie powoduje pęknięcia. W jesieni i zimie zaleca się używanie domieszek przeciwmrozowych oraz osłon termicznych i systemów grzewczych, które chronią beton. Stabilizacji nie należy wykonywać, gdy podłoże jest zamarznięte, przy temperaturze poniżej 5°C oraz podczas opadów deszczu.

Domieszki chemiczne

Domieszki chemiczne to sposób na zmianę czasu wiązania betonu w trudnych warunkach pogodowych. Producenci betonu używają ich, by przyspieszyć utwardzanie. Używanie domieszek pozwala na skrócenie czasu czekania przed obciążeniem fundamentu o kilka dni. Na rynku są różne przyspieszacze, ale używanie za dużo przyspieszaczy może zaszkodzić betonowi.

Wiązanie a twardnienie betonu

Wiązanie i twardnienie betonu to dwa różne procesy. Wiązanie trwa krótko - to proces chemiczny, w którym mieszanka betonowa traci swoją plastyczność. Twardnienie to narastanie wytrzymałości mechanicznej betonu, jest to proces ciągły, który trwa znacznie dłużej niż wiązanie. Beton osiąga pełną wytrzymałość po kilku latach, ale w praktyce fundament można obciążać już po 28 dniach.

Trudne warunki gruntowe

Beton pod ziemią twardnieje wolniej, gdy woda trudno odpływa. Gleby słabej przepuszczalności zatrzymują wodę, co opóźnia hydratację cementu. Różne rodzaje gleby wpływają na twardnienie betonu. Gleby gliniaste i spoiste tworzą problemy dla fundamentów, ponieważ glina trudno przepuszcza wodę. By poprawić sytuację, używa się drenażu opaskowego wokół fundamentu, co zapewni odpływ wody. Profesjonalne przygotowanie gruntu zwiększa jakość fundamentu.

Znaczenie 28 dni dla trwałości fundamentów

Beton w ziemi osiąga swoją moc po 28 dniach od wylania. Ten czas jest ważny, ponieważ po siedmiu dniach beton osiąga około 70 procent swoich ostatecznych parametrów, a pełna wytrzymałość betonu wymaga czasu. Pod ziemią proces trwa dłużej ze względu na inny mikroklimat. Fundamenty, które schną za szybko, mogą pęknąć, co prowadzi do kosztownych napraw.

Przedwczesne obciążanie fundamentu jest bardzo niebezpieczne. Beton potrzebuje czasu, aby stał się mocny. Przedwczesne obciążenie fundamentów ma wiele negatywnych skutków, ponieważ beton, który nie jest jeszcze gotowy, ulega odkształceniom. Kierownik budowy zaleca czekanie na określony czas przed rozpoczęciem dalszych prac, zwykle 28 dni, ale w trudnych warunkach może być dłuższy. Inwestorzy powinni słuchać rad profesjonalistów.

Kontrola jakości i badania odbiorowe

Standardowy czas dojrzewania betonu w fundamencie to 28 dni od wylania. Pełną wytrzymałość konstrukcji betonowej można sprawdzić na kilka sposobów. W laboratorium sprawdza się wytrzymałość próbek sześciennych, poddając je próbie ściskania. Na budowie używa się metod nieniszczących. Gdy fundament osiągnie pełną wytrzymałość, jest gotowy do obciążenia, można zacząć budowę i montaż. Czas dojrzewania betonu zależy od pogody i rodzaju cementu, w trudnych warunkach może być dłuższy.

Rodzaj badań odbiorowych warstwy zależny jest od zapisów Specyfikacji Technicznej, natomiast podstawowymi wymaganiami jest nośność warstwy E2, zagęszczenie i wytrzymałość na ściskanie. Czas uzyskania parametrów odbiorowych zależny jest od warunków pogodowych, niemniej jednak w zdecydowanej większości przypadków badania nośności wykonuje się po 72 godzinach. Po pomyślnym wykonaniu warstwy, uzyskaniu pozytywnych wyników badań i skompletowaniu dokumentacji, następuje odbiór warstwy.

Usługi dodatkowe

Po wykonanej stabilizacji oferuje się również wykonanie warstw mrozoochronnych oraz warstw konstrukcyjnych, będących kolejnym etapem po wykonaniu stabilizacji lub osuszania gruntu. Doświadczenie i praca na wydajnym sprzęcie zapewnia wysoką jakość wykonywanych robót i finalną satysfakcję Klienta.

Rozkładanie kruszywa

Przy zastosowaniu rozkładarki podczas układania kruszywa otrzymuje się idealną krawędź warstwy konstrukcyjnej. Kruszywo rozprowadzane jest na całej szerokości roboczej stołu. Świeża nawierzchnia jest później dodatkowo wyrównywana i zagęszczana przez walec drogowy. Po odpowiednim dogęszczeniu powierzchnia jest gładka z określonym spadkiem jednostajnym. Grubość warstwy konstrukcyjnej jaką można zrobić dla jednego przejazdu roboczego mieści się w granicach 5 cm do ok. 20 cm. Szerokość jednego przejazdu to od 2,5 m do 5 m. Zaletą wykorzystywania rozkładarki jest ładna krawędź, gładka powierzchnia, brak nadmiaru i przesypania materiałów poza projektowaną krawędź, a tym samym oszczędność czasu.
