Rozrzutnik obornika Joskin Tornado 3 – dane techniczne i ewolucja

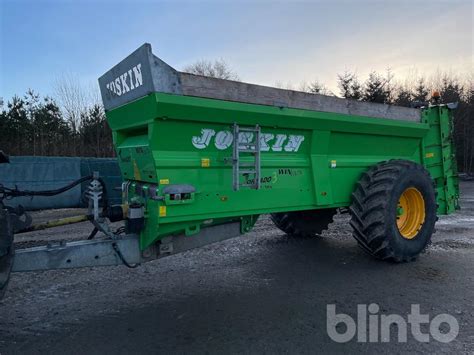

Rozrzutnik obornika Joskin Tornado jest jednym z najlepiej sprzedających się produktów tej firmy. Od momentu powstania pod koniec lat 90. rozrzutnik stale ewoluował, a podstawy konstrukcyjne, którym zawdzięcza swoją renomę, były ulepszane. Koncepcja rozrzutnika Tornado3 jest prosta: to maszyna z wąską, obniżoną skrzynią, wykonaną ze stali HLE i opartą na kołach o dużej średnicy.

Charakterystyka konstrukcyjna i materiałowa

Rozrzutnik obornika Joskin Tornado jest dostępny w wersji z jedną lub dwiema osiami, oferując ładowność w szerokim zakresie - od 8,6 m³ w przypadku najmniejszego modelu, do 22,4 m³ w przypadku największego, a ogólna ładowność może sięgać nawet 26 m³. Wąska, obniżona skrzynia rozrzutnika Tornado 3 spoczywa na kołach o dużej średnicy, co w połączeniu z odpowiednią strukturą poprawia stabilność na pochyłym terenie. Skrzynia ładunkowa modelu Tornado3 została zaprojektowana w taki sposób, aby zapewnić dużą ładowność, pomimo jej specyficznej budowy. Jej wytrzymałość wynika z solidnego wyprofilowania blach, co stanowi jeden z sekretów jakości marki Joskin.

Zarówno skrzynia ładunkowa, jak i inne kluczowe elementy, takie jak dyszel czy rama adaptera, są wykonane ze stali HLE (High Limit Elastic). Stal ta charakteryzuje się wysoką wytrzymałością i odpornością, co eliminuje konieczność stosowania bocznych wzmocnień skrzyni, znacznie zmniejszając masę własną maszyny. W porównaniu z poprzednimi modelami, skrzynia ładunkowa w nowym rozrzutniku Tornado jest obecnie szersza z tyłu i ma gładsze powierzchnie, co ułatwia opróżnianie i czyszczenie. Tylną część skrzyni rozszerzono, aby zwiększyć równomierność rozrzutu. Dodatkowo, przewody hydrauliczne są zintegrowane z listwą krawędziową skrzyni, co zabezpiecza je przed kontaktem z ładunkiem.

System przenośnika podłogowego

Przenośnik podłogowy w rozrzutnikach Tornado jest wykonany z rur stalowych i dwóch łańcuchów ogniwowych o średnicy 16 mm. Ich naciąg można regulować za pomocą dwóch łatwo dostępnych mechanicznych napinaczy bocznych. Taśma przenośnika przesuwa się po płycie ze stali HLE o grubości 4 mm, przyspawanej do skrzyni, efektywnie transportując obornik w stronę ramy adaptera. Rama adaptera jest szersza od skrzyni, co umożliwia rozluźnienie struktury ładunku, zanim zostanie on rozrzucony przez wałki. W modelu Tornado3 wprowadzono zmiany dotyczące przenośnika podłogowego: listwy przesuwają się w przestrzeni o wymiarach 80 x 40 mm (poprzednio 60 x 40 mm), co nadaje im większą wytrzymałość na zginanie. Zwiększono także średnicę wału napędowego z 1 3/8” na 1 3/4”, co poprawiło jego wytrzymałość i moment obrotowy przekazywany do wałków adaptera.

Komfort i bezpieczeństwo użytkowania

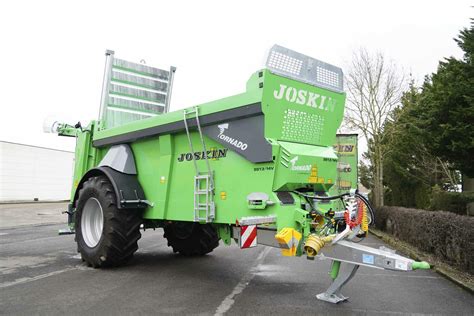

W rozrzutniku Tornado oś można łatwo przestawić, co pozwala na optymalne wyważenie i odpowiedni nacisk na oczko pociągowe, niezależnie od konfiguracji opon. Maszyna jest standardowo wyposażona w uproszczone hydrauliczne zawieszenie dyszla z obiegiem zamkniętym oraz hamulce pneumatyczne, zapewniające wysoki komfort jazdy. W modelu Tornado3 zawieszenie dyszla na resorach piórowych zostało zastąpione zawieszeniem hydrauliczno-pneumatycznym z obiegiem zamkniętym. Takie rozwiązanie zapewnia lepsze tłumienie wstrząsów, zwiększając komfort pracy z rozrzutnikiem i pozytywnie wpływając na precyzję nawożenia. Przeniesienie ciężaru na sprzęgu rozkłada się na cztery koła ciągnika, a wstrząsy są pochłaniane przez zawieszenie oleopneumatyczne, co zwiększa bezpieczeństwo pojazdu i komfort jazdy.

Adaptery rozrzucające - dwie główne konfiguracje

Rozrzutnik Tornado jest dostępny z dwiema głównymi konfiguracjami adapterów rozrzucających: z pionowymi wałkami lub z poziomymi wałkami i stołem rozrzucającym (wersja Horizon).

Adapter z pionowymi wałkami

Model z pionowym adapterem jest często spotykany na rynku ze względu na mniejsze koszty i łatwość konserwacji. Jest on przeznaczony do rozrzucania cięższego obornika ze słomą na szerokość od 7 do 16 m, w zależności od materiału. Ta konstrukcja pozwala osiągnąć bardzo dużą wydajność nawożenia. Dwa pionowe wałki, lekko nachylone do przodu, obracają się z prędkością 423 obr./min, rozrzucając nawóz za pomocą przykręcanych zębów ze stali HB400 (80 x 12 mm). U ich podstawy znajdują się dwie samochowające łopatki o średnicy 1060 mm, które popychają materiał i działają jak bijaki rozdrabniające. Wałki rozrzucające w modelu Tornado mają 101 cm (1010 mm) - należą do najszerszych na rynku, co zapewnia dobre rozdrobnienie materiału i precyzyjny rozrzut. Są one na tyle wysokie, że ułatwiają rozrzucenie materiału załadowanego ze stertą. Rozrzutnik Tornado z pionowym adapterem jest dostępny ze skrzyniami w trzech wysokościach: 1,1 m (T11), 1,3 m (T13) i 1,6 m (T16).

Adapter Horizon z poziomymi wałkami i stołem rozrzucającym

Firma Joskin przygotowała rozrzutnik Tornado 3 Horizon, który od dwóch lat występuje w wersji z poziomymi wałkami i stołem rozrzucającym, obejmującej trzy modele. Producent wskazuje na mocny i precyzyjny adapter ze stołem rozrzucającym, który spoczywa na maszynie z wąską skrzynią. Rozwiązanie to opracowano, korzystając z doświadczeń zdobytych przy konstrukcji modeli Ferti-Space Horizon Joskin. Dwa nowe modele jednoosiowe z gamy Tornado3, które mogą być obecnie wyposażone w adapter ze stołem rozrzucającym (Horizon), to: T5513/14V (14 m³) i T6013/16V (16 m³). Ich wewnętrzna długość skrzyni wynosi odpowiednio 5,5 i 6 metrów.

Adapter Horizon ma dwa wydajne, poziome wałki o średnicy 600 mm, których prędkość obrotowa wynosi 300 obr./min. Dwa talerze rozrzucające o średnicy 1100 mm pracują z prędkością 425 obr./min. Pomimo sporej średnicy talerzy, można je zamontować przy wąskiej skrzyni dzięki owalnemu kształtowi pracujących naprzemiennie łopatek talerzy rozrzucających. Duża średnica i synchronizacja pracy z poziomymi wałkami umożliwia szeroki i jednolity rozrzut. Wprowadzono takie same talerze rozrzucające, jakie występują we wcześniejszym modelu Ferti-Space2. Stół adaptera został przygotowany do szerokiego rozrzucania różnorodnych materiałów, takich jak: obornik, kompost, wytłoki, wapno i pomiot ptasi. Adapter z poziomymi wałkami i stołem zapewnia dobre rozprowadzanie nawozu, nawet w niewielkiej ilości.

Aby zapobiec gromadzeniu się materiału na ściankach osłony adaptera, wnętrze osłony jest wyłożone tworzywem sztucznym EPDM. Każdy talerz rozrzucający jest wyposażony w 6 regulowanych łopatek, które pobierają dokładnie rozdrobniony materiał i rozrzucają go równomiernie po polu. Poziome wałki adaptera są napędzane przez wał kardana z zabezpieczeniem krzywkowym. W przypadku awarii cały system natychmiast się zatrzymuje, co pozwala uniknąć ewentualnych uszkodzeń. Czujniki pozwalają również na wstrzymanie systemu w przypadku różnicy prędkości pomiędzy talerzami i wałkami rozrzucającymi.

Sterowanie i precyzja dozowania

Rozrzutniki Joskin Tornado są standardowo wyposażone w szczelną zasuwę gilotynową. Wysokość jej ustawienia pozwala regulować zasilanie stołu adaptera w nawóz. Gięte profile służące jako prowadnice tylnej zasuwy zostały zastąpione pionowymi rurami, co ułatwiło konserwację. Maszyna ma również osłonę adaptera i sterownik Ferti-Control 4000. Skrzynka sterująca Ferti-Control 4000 i ocynkowana zasuwa gilotynowa są standardem w rozrzutniku Horizon i ułatwiają dozowanie nawozu. Sterownik ten umożliwia regulowanie wydajności proporcjonalnie do prędkości jazdy (w opcji). Dozowanie na hektar jest łatwe dzięki połączeniu prędkości jazdy ciągnika i prędkości przenośnika.
