Mechanizm zapadkowy w rozrzutniku obornika: zasada działania i znaczenie

Rozrzutniki obornika to kluczowe maszyny rolnicze, służące do równomiernego rozprowadzania obornika oraz innych nawozów organicznych na polu. Jest to proces fundamentalny dla zrównoważonego rolnictwa, mający na celu poprawę jakości gleby i zwiększenie potencjalnych plonów. Na rynku dostępne są różne urządzenia tego typu, jednak większość z nich wyróżnia się prostą budową i banalną wręcz obsługą. W zależności od rodzaju urządzenia może mieć ono budowę jedno- lub dwuosiową, a nawet tandemową. Dawniej takie prowizoryczne maszyny były ciągnięte przez konie, dziś zdecydowanie częściej spotkamy się z ciągnikami. Co ciekawe, rozrzutniki obornika niekoniecznie są stosowane wyłącznie w wielkich gospodarstwach rolniczych, choć w rolnictwie stosuje się dużo większe rozrzutniki obornika, które są w stanie w jednym momencie udźwignąć nawet bardzo duże ilości nawozu.

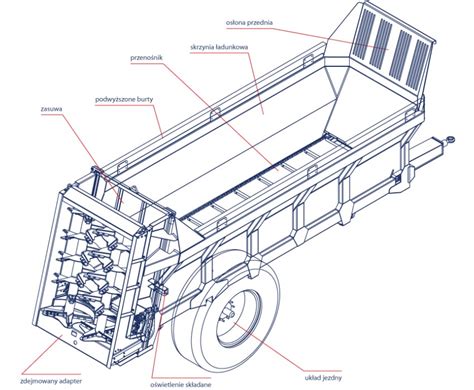

Budowa rozrzutnika obornika

Na pierwszy rzut oka rozrzutnik obornika może przypominać zwykłą przyczepę rolniczą podłączaną do ciągnika. Do najważniejszych jego części należy skrzynia załadunkowa, przeznaczona na obornik. Ważne, aby była ona trwała oraz odporna na rdzę. Grubość ścian skrzyni może sięgać nawet 8 mm, jednak większa grubość przekłada się na zmniejszenie jej całkowitej ładowności. Wewnątrz niej zlokalizowane są przenośniki łańcuchowe, zazwyczaj ustawione w dwóch rzędach, których praca jest sterowana hydraulicznie.

Pojemność skrzyni

Odpowiednia pojemność skrzyni jest zależna od wielkości gospodarstwa. W przypadku tych mniejszych z powodzeniem wystarczy skrzynia o pojemności 6 m³, natomiast jeśli chodzi o duże gospodarstwa, powinna mieć ona ponad 12 m³. Jak nietrudno się domyślić, w gospodarstwach o średnim areale najlepiej jest, gdy pojemność wynosi około 8-12 m³.

Mechanizm podający

Mechanizm podający rozrzutnika składa się z instalacji hydraulicznej, łańcucha podłogowego, który jest napędzany za pomocą przekładni redukcyjnej połączonej z silnikiem hydraulicznym oraz regulatora natężenia przepływu oleju z pokrętłem. Instalacja hydrauliczna mechanizmu podającego służy do sterowania przenośnikiem podłogowym. Układ jest zasilany olejem z układu hydrauliki zewnętrznej ciągnika poprzez przewody hydrauliczne. Kierunek przesuwu przenośnika zależy od kierunku przepływu oleju hydraulicznego przez układ.

Obornik przemieszcza się w kierunku zespołu rozrzucającego dzięki taśmie składającej się z listew napędzanych łańcuchem albo ścianki przesuwające się razem z podłogą. Zespół noży na wałkach nazywa się popularnie adapterem, który może być montowany pionowo lub poziomo, co również zależy od modelu rozrzutnika.

Układ jezdny

Jednym z kluczowych elementów rozrzutników obornika jest układ jezdny, który musi sprostać przewożeniu bardzo dużych ilości materiału. Obciążenia i przebiegi tych maszyn często przekraczają standardowe wartości dla przyczep. Rozrzutnik zazwyczaj posiada jedną lub dwie osie z kołami, umożliwiające jego przemieszczanie. Współcześnie stosowane rozrzutniki obornika to jednostki hydrauliczne, które są napędzane wałem odbioru mocy.

W najnowszych konstrukcjach obserwuje się tendencję do ograniczania liczby osi. Rozwiązanie z dużymi, pojedynczymi kołami ma dwie główne zalety:

• Mniejsze zapotrzebowanie na moc: Wynika to z niższych oporów toczenia. Producenci deklarują, że do współpracy z rozrzutnikami z pojedynczą osią wystarcza ciągnik o 10-20% słabszy niż w przypadku osi tandemowej.
• Poprawiona manewrowość: Zmniejsza się ryzyko spychania podłoża podczas skręcania, co jest problemem w układach tandemowych.

Mimo tych zalet, układy jezdne typu tandem nadal mają swoich zwolenników, a ich właściwości ulegają poprawie po zastosowaniu skrętnych osi. Układ tandemowy ma przewagę nad pojedynczą osią z dużymi kołami, ponieważ dzięki mniejszej średnicy kół mieści się pod skrzynią ładunkową, nie ograniczając jej szerokości. Jest to istotne przy wykorzystaniu rozrzutnika do celów innych niż nawożenie organiczne. Dodatkowo, układy tandemowe zapewniają wyższą stabilność jazdy, często są resorowane, co zwiększa komfort i bezpieczeństwo transportu. Rozrzutniki jednoosiowe zazwyczaj nie posiadają amortyzacji kół, jednak sytuację poprawiają stosowane powszechnie amortyzowane dyszle.

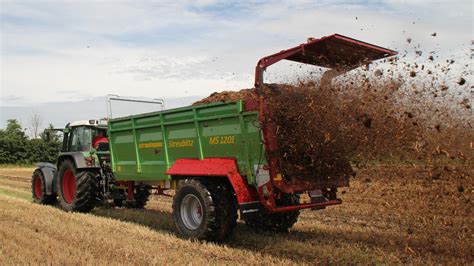

Działanie rozrzutnika obornika

Kiedy maszyna działa, dochodzi do obracania się zespołu noży (adaptera) na odpowiednich wałkach, cięcia oraz rozrzucania nawozu. Takie działanie jest możliwe dzięki silnikowi hydraulicznemu oraz wałowi odbioru mocy. Następnie obornik przemieszcza się w kierunku zespołu rozrzucającego - umożliwia to zbudowana z listew napędzanych łańcuchem taśma (czasem składa się ona jednak z przesuwających się z podłogą ścianek). Cały proces polega na równomiernym przenoszeniu obornika ze zbiornika na mechanizm rozrzucający, który następnie rozdrabnia i rozprowadza go na polu. Roztrząsacz może być również wykorzystywany do nawożenia innymi materiałami organicznymi, takimi jak kompost czy torf.

Systemy rozładunku

Liczba osi to tylko jedna strona medalu. Równie ważna - a w opinii wielu rolników nawet ważniejsza - jest odpowiedź na pytanie: jak twój rozrzutnik obornika będzie się opróżniał? To właśnie porównanie systemów rozładunku decyduje o wydajności, niezawodności i kosztach serwisu w perspektywie wielu lat.

Przenośnik łańcuchowy (rozrzutnik poziomy)

Klasyczny rozrzutnik poziomy z przenośnikiem łańcuchowym to sprawdzona, powszechna technologia. Długi łańcuch przesuwa obornik wzdłuż dna skrzyni w kierunku rozsiewacza bębnowego z tyłu. System jest stosunkowo prosty w budowie, a jego serwisowanie nie sprawia trudności.

Ograniczenia tego systemu obejmują:

• Łańcuch pracuje w kontakcie z obornikiem, który jest agresywnym medium korozyjnym.
• Mokry, zbity lub zmrożony obornik powoduje zatory i przeciążenia napędu.
• Koszty wymiany łańcucha po kilku sezonach mogą być znaczące.
• Przy rozładunku skrzynia musi być opróżniana od tyłu, co przy nierównym terenie może prowadzić do nierównego dozowania.

Dla rolnika oznacza to większe ryzyko awarii w szczycie sezonu i regularny koszt serwisu.

Przenośnik pionowy (talerze)

Rozrzutnik pionowy z tarczami rozrzucającymi ustawionymi pionowo to alternatywa dla klasycznych bębnów. Dobrze sprawdza się przy drobno rozdrobnionym oborniku, ale podobnie jak wersja pozioma - nadal opiera się na przenośniku łańcuchowym do przesuwania materiału.

Ściana przesuwna (system power-push)

System ściany przesuwnej (power-push) to technologia, którą Jastech jako jedyna polska firma stosuje w produkcji rozrzutników i przyczep. Zamiast przenośnika łańcuchowego, hydrauliczny siłownik przesuwa ruchomą podłogę wraz ze ścianą czołową, wypychając ładunek ku tyłowi skrzyni. Bębnowy rozsiewacz pracuje tylko na tym, co do niego trafia - bez podtrzymywania przez łańcuch.

W praktyce oznacza to:

• Brak zatorów: System hydrauliczny nie ma mechanicznych punktów zatykania.
• Odporność na obornik zmrożony i zbity: Siłownik hydrauliczny pokona opór, którego łańcuch już nie pokona.
• Niższe koszty serwisu: Nie ma łańcucha do wymiany.
• Bezpieczeństwo: Skrzynia nie jest unoszona (jak w niektórych konstrukcjach), co eliminuje ryzyko wywrotu maszyny na terenie pochyłym.
• Funkcja 2w1: Po demontażu adaptera GRAZIOLI, rozrzutnik zamienia się w pełnowartościową przyczepę objętościową.

Adapter rozrzutu

Adapter rozrzutu jest kluczowym elementem wpływającym na jakość pracy i wydajność rozrzutnika. Wyróżniamy dwie główne kategorie adapterów: poziome i pionowe, z dalszym zróżnicowaniem w ich obrębie.

• Adaptery poziome: Podstawowe rozwiązanie to adapter z dwoma poziomymi walcami. W maszynach średniej wielkości, walce te często współpracują z tarczami rozrzucającymi. Walce, osłonięte z otwartą dolną częścią, rozluźniają nawóz i podają go na tarcze. Takie zespoły dozowania pozwalają na rozrzucanie nie tylko obornika, ale także wapna, kompostu czy pozostałości z biogazowni. Wymagają one obornika niezbyt słomiastego. Zalety to szerokość pracy dochodząca do 25 m. Do współpracy z tymi adapterami potrzebny jest ciągnik o mocy od 100 do 127 KM.
• Adaptery pionowe: Mogą posiadać dwa lub cztery walce. Adaptery czterowalcowe zazwyczaj rozrzucają obornik na szerokość od 4 do 8 m. Wyróżniają się adaptery Sipmy ze zróżnicowaną średnicą walców (wewnętrzne 30 cm, zewnętrzne 40 cm), z nożami wystającymi 16 cm. Adaptery dwuwalcowe osiągają większą szerokość roboczą dzięki wysokiej prędkości obwodowej walców i ich większej średnicy. Adapter czterowalcowy sprawdzi się przy szerokopasmowym rozrzucaniu każdego rodzaju obornika, natomiast dwuwalcowy jest bardziej uniwersalny i nadaje się do rozrzucania kompostu, torfu, a nawet wapna.

Regulacja posuwu rozrzutnika

Kluczowym aspektem efektywnego działania rozrzutnika jest możliwość precyzyjnej regulacji posuwu, co wpływa na równomierność rozrzutu i dawkę nawożenia.

Sterowanie przenośnikiem podłogowym

Praca przenośnika podłogowego jest sterowana za pomocą rozdzielacza umieszczonego w kabinie ciągnika. Umożliwia to szybką zmianę kierunku przesuwu i skraca czas reakcji maszyny. Hydrauliczne podajniki oferują bardzo precyzyjne możliwości dostosowania prędkości podawania materiału. Operator może łatwo modyfikować ilość podawanego obornika, co jest szczególnie przydatne przy pracy z materiałami o różnej konsystencji. Hydraulika zapewnia stabilność pracy nawet przy zmiennym obciążeniu, co przekłada się na równomierny rozrzut.

Regulacja prędkości posuwu

Prędkość przenośnika podłogowego reguluje się za pomocą pokrętła regulatora przepływu, zazwyczaj w skali od 0 do 10. Nastawienie na 0 oznacza zatrzymanie pracy podajnika. Im szybszy posuw, tym większa ilość obornika trafia na wałki rozrzucające w krótszym czasie, co zwiększa dawkę. Im wolniejszy posuw, tym mniejsza dawka obornika rozrzucana jest na jednostkę powierzchni.

Regulacja dawki nawożenia

Dawka nawożenia rozrzutnika obornika z hydraulicznym posuwem zależy od kilku czynników:

• Prędkość posuwu hydraulicznego: Szybszy posuw zwiększa ilość obornika podawanego na wałki rozrzucające w jednostce czasu, co skutkuje większą dawką. Wolniejszy posuw zmniejsza dawkę.
• Szerokość robocza rozrzutnika: Szerokość, na jaką wałki rozrzucające rozrzucają obornik, również wpływa na dawkę - przy większej szerokości warstwa obornika na jednostkę powierzchni będzie cieńsza.
• Prędkość jazdy ciągnika: Im wolniejsza prędkość jazdy ciągnika, tym większa dawka obornika trafia na daną powierzchnię, ponieważ większa ilość materiału jest rozrzucana na mniejszym obszarze. Szybsza jazda prowadzi do mniejszej dawki.

Na dawkę nawożenia wpływa również wysokość załadowanego obornika w skrzyni. Ważne jest dążenie do równomiernego rozmieszczenia ładunku, aby zapewnić optymalne rozrzucanie. Po ustawieniu dawki zaleca się przeprowadzenie testu próbnego na niewielkim fragmencie pola. Pozwala to na ocenę rozrzuconej ilości obornika i ewentualne dostosowanie ustawień.

Porównanie posuwu mechanicznego i hydraulicznego

Wybór między posuwem mechanicznym a hydraulicznym jest częstym dylematem podczas zakupu rozrzutnika. Oba rozwiązania mają swoje wady i zalety:

Wielu użytkowników podkreśla, że posuw hydrauliczny zapewnia bardziej jednostajny ruch materiału, co przekłada się na równomierne rozrzucenie obornika. Nowoczesne rozrzutniki z posuwem hydraulicznym często posiadają własne pompy olejowe, zbiorniki i rozdzielacze, co minimalizuje zależność od hydrauliki ciągnika.

Części zamienne i konserwacja

Rozrzutnik obornika, jak każda maszyna rolnicza, wymaga regularnej konserwacji i wymiany zużytych części. Do najczęściej wymienianych elementów należą:

• Łańcuchy przenośnika
• Wałki rozrzucające
• Łożyska i tuleje
• Koła zębate i sprzęgła
• Elementy korbowe (korby, czopy, sworznie)
• Napinacze
• Elementy obudowy i pokrywy
• Elementy elektryczne i sygnalizacyjne (lampy, trójkąty ostrzegawcze)

Odpowiednie dopasowanie kół i łożysk zapewnia efektywne rozprowadzanie obornika, minimalizując tarcie. Elementy korbowe przenoszą siły z układu napędowego na mechanizmy robocze, zapewniając stabilność pracy. Łańcuchy i napinacze odpowiadają za przenoszenie napędu na mechanizmy transportujące obornik. Pokrywy chronią mechanizmy przed uszkodzeniami i zanieczyszczeniami, zapewniając ich długowieczność. Regularna wymiana tych elementów oraz dbałość o stan techniczny maszyny pozwalają na jej długotrwałą i bezawaryjną pracę.

Przekładnia w rozrzutniku obornika

Przekładnia w rozrzutniku obornika to element napędowy, który przekształca moc dostarczoną przez ciągnik na odpowiednią siłę napędową do mechanizmów rozrzutnika. Celem przekładni jest umożliwienie precyzyjnego dostosowania prędkości obrotowej wirników lub innych mechanizmów odpowiedzialnych za rozrzut materiału.

Funkcje przekładni

• Przenoszenie napędu: Umożliwia przeniesienie mocy z silnika ciągnika na mechanizmy robocze rozrzutnika.
• Regulacja prędkości obrotowej: Dzięki przekładni możliwa jest regulacja prędkości obrotowej wirników, co jest kluczowe w przypadku różnych rodzajów materiałów, które rozrzutnik ma rozprowadzać.
• Dostosowanie momentu obrotowego: Przekładnia odpowiedzialna jest także za dostosowanie momentu obrotowego, co jest istotne w przypadku zmiennego oporu w trakcie rozrzutu.
• Efektywność pracy i oszczędność paliwa: Dzięki odpowiedniemu doborowi przekładni, możliwe jest bardziej optymalne wykorzystanie mocy ciągnika, co wpływa na oszczędności paliwa.

Rodzaje przekładni

W zależności od konstrukcji rozrzutnika obornika oraz wymagań dotyczących jego pracy, stosowane są różne rodzaje przekładni:

• Przekładnia pasowa: Jest jednym z najczęściej stosowanych rozwiązań. Przenosi napęd za pomocą paska, który łączy koło pasowe napędu ciągnika z kołem pasowym w rozrzutniku. Charakteryzuje się prostą konstrukcją, ale może wymagać regularnej konserwacji.
• Przekładnia łańcuchowa: Jest bardziej wytrzymała i mniej podatna na zużycie niż pasy. Zapewnia bardziej stabilny transfer napędu, co jest przydatne w cięższych warunkach pracy.
• Przekładnia zębata: Wykorzystywana w bardziej zaawansowanych rozrzutnikach obornika, które oferują precyzyjne sterowanie momentem obrotowym i prędkością obrotową. Jest bardziej trwała, ale może być droższa i bardziej skomplikowana w utrzymaniu.
• Przekładnia ślimakowa: Stosowana w niektórych modelach rozrzutników obornika, które wymagają dużych przełożeń.
