Każdy rolnik zdaje sobie sprawę z tego, jak ważne jest żywienie roślin nawozami mineralnymi. Nie jest to jednak wystarczające, aby stworzyć roślinom odpowiednie warunki do prawidłowego wzrostu i rozwoju. Równie ważne jest zapewnienie glebie próchnicy. Obornik jest doskonałym nawozem naturalnym oraz źródłem składników odżywczych, substancji organicznej - próchnicy, a także korzystnej flory bakteryjnej.
Budowa i działanie rozrzutnika obornika
Roztrząsacz obornika to skrzynia z przenośnikiem podłogowym (jednoosiowa lub dwuosiowa), która w tylnej części wyposażona jest w urządzenie rozdrabniające i rozrzucające obornik. Wał odbioru mocy lub silnik hydrauliczny z hydrauliki pojazdu napędza tzw. adapter, czyli zespół noży, który zamocowany jest na specjalnych wałkach. Podczas pracy, ten zespół noży, obracając się rozdrabnia i rozrzuca obornik po polu.
Wyróżniamy dwa rodzaje adapterów: z wałami poziomymi oraz pionowymi. Aby obornik przesuwał się w kierunku zespołu rozrzucającego, w rozrzutniku montuje się taśmę składającą się z listew napędzanych łańcuchem albo ścianki przesuwające się razem z podłogą. Najczęściej stosuje się napęd zależny od prędkości wałka odbioru mocy lub hydrauliczny napęd posuwu taśmy. Zdarza się jednak, że w celu zapewnienia równomierności rozrzucenia obornika łańcuch podajnika napędzany jest od kół jezdnych rozrzutnika.
Roztrząsacz może służyć również do nawożenia takimi nawozami naturalnymi jak kompost, torf czy nawozy zielone. W ofercie naszego sklepu internetowego posiadamy wiele części do roztrząsaczy obornika.
Regulacje prawne dotyczące nawożenia
Należy pamiętać o tym, że w 2018 roku skrócone zostały terminy nawożenia pól. Związane jest to z wejściem w życie „Programu działań mającego na celu zmniejszenie zanieczyszczenia wód azotanami pochodzącymi ze źródeł rolniczych oraz zapobieganie dalszemu zanieczyszczeniu”, który obowiązuje od lipca 2018 roku. Zgodnie z tym programem tereny niemal całej Polski stały się obszarami szczególnie narażonymi tzw. OSN-ami.
Charakterystyka rozrzutników Bergmann
Firma BERGMANN to niemieckie przedsiębiorstwo rodzinne, którego siedziba znajduje się w Goldenstedt w Dolnej Saksonii, w Niemczech. Początki firmy sięgają 1896 roku. Obecnie przedsiębiorstwem zarządza trzecie pokolenie, łącząc wieloletnie doświadczenie z nowoczesną, innowacyjną techniką.
Nowoczesne rozrzutniki obornika, rozrzutniki uniwersalne, przyczepy samozbierające, przyczepy przeładowcze - wszystkie te maszyny spełniają najwyższe standardy jakości. Te wydajne maszyny pracują na całym świecie, są dostosowane do potrzeb występujących w gospodarstwach rolnych.
Generalnym dystrybutorem wszystkich nowych maszyn Bergmann w Polsce jest firma Korbanek sp. z o.o. Zapewniona jest sprzedaż takich maszyn jak rozrzutniki obornika i rozrzutniki uniwersalne, przyczepy samozbierające, przyczepy przeładowcze (przeładunkowe) i przyczepy objętościowe oraz serwis gwarancyjny jak i serwis pogwarancyjny.
Modele rozrzutników Bergmann
Rozrzutnik jednoosiowy Bergmann M 1080
Posiada masywne podwozie z dokręcanym zaczepem oraz stabilne koło podporowe. Samonośna skrzynia ładunkowa jest łatwa w czyszczeniu i konserwacji. Duża klapa konserwacyjna z przodu maszyny ułatwia wygodne czyszczenie oraz konserwację przenośnika podłogowego. Zastosowanie szerokiego ogumienia chroni przed nadmiernym zagęszczeniem gleby. Dwa łańcuchy przenośnika podłogowego (każdy łańcuch ma wytrzymałość 15 ton na zerwanie) i hydrauliczny napęd przenośnika zapewniają niezawodny napęd do adaptera rozrzucającego SW, który posiada prześwit 1300 mm i w którego skład wchodzą 4 pionowe walce z dokręcanymi stalowymi płaskimi zębami. Adapter jest uniwersalny i nadaje się do wszystkich rodzajów obornika, charakteryzuje się dużą przepustowością oraz małym zapotrzebowaniem mocy.
Rozrzutniki uniwersalne Bergmann M 2120 / TSW 2120
Dostępne modele to: M 2120 E (jednoosiowy) / M 2120 T (tandem) / TSW 2120 E (jednoosiowy) / TSW 2120 T (tandem). Przenośnik podłogowy z napędem hydraulicznym zapewnia niezawodny transport różnych materiałów do adaptera rozrzucającego. Cztery solidne łańcuchy (każdy 14x50 mm, każdy posiada wytrzymałość na zerwanie 25 ton).
Adaptery rozrzucające dla modeli M 2120
- Dla modeli M 2120 SW E / T: Adapter rozrzucający pionowy SW z prześwitem 1.300 mm. 4 pionowe walce z dokręcanymi stalowymi płaskimi zębami.
- Dla modeli M 2120 SX E / T: Adapter rozrzucający pionowy SX z prześwitem 1.400 mm. 4 pionowe wzmocnione walce z dokręcanymi stalowymi płaskimi zębami.
- Dla modeli TSW 2120 E / T: Adapter rozrzucający poziomy SM z prześwitem 1.350 mm. 2 poziome (opcjonalnie wzmocnione) walce rozdrabniające z dokręcanymi stalowymi płaskimi zębami i z talerzowym adapterem rozrzucającym z 2 talerzami o średnicy 900 mm, na każdym talerzu znajdują się 4 regulowane łopatki rozrzucające (tzw. „łapy rozrzucające”).
Pokrywa adaptera rozrzucającego: wysokość prześwitu i kąt nachylenia dolnej części klapy tylnej można przestawiać manualnie, zależnie od rozrzucanego materiału i warunków. Dzięki temu można optymalnie ustawić punkt podawania materiału na talerze rozrzucające i tym samy uzyskać precyzyjny rozrzut. Zabezpieczenie sprężynowe służy do ochrony przed zanieczyszczeniami.
Niskopodwoziowy rozrzutnik Bergmann TSW 2140 E
Ten model niskopodwoziowego rozrzutnika TSW 2140 E jest wyposażony w długi zaczep dolny i amortyzację. Stopa podporowa „Jost” umożliwi wygodne podczepianie. Ogumienie o rozmiarach 480/95 R 50 o dużej powierzchni przylegania i niskim ciśnieniu zmniejsza szkodliwe zagęszczanie gruntu. Rozrzutnik jest wyposażony seryjnie w adapter rozrzucający TSW z walcami rozdrabniającymi poziomymi, z prześwitem 1.400 mm, z napędem łańcuchowym, opcjonalnie możliwy jest napęd wałami kardana. Rozbieżna, stalowa skrzynia ładunkowa o wysokiej pojemności: wymiar wewnętrzny poszerza się od ścianki przedniej w kierunku adaptera. W ten sposób w skrzyni nie dochodzi do wzrostu nacisku i ładunek jest przesuwany równomiernie w kierunku walców rozrzucających. Posuw podłogi z napędem hydraulicznym: 4 łańcuchy (każdy 14x50mm, z odpornością na zerwanie 25 ton/łańcuch) osadzone głęboko na dużych zębatkach (małe zużycie) są ułożone parami. Rolki napinacza i zębatki tylne ze zgarniakami zapewniają niezawodne prowadzenie łańcucha przenośnika podłogowego.
Modele Bergmann M / TSW 3140 E / T
Modele te są do wyboru z górnym lub z dolnym zaczepem.

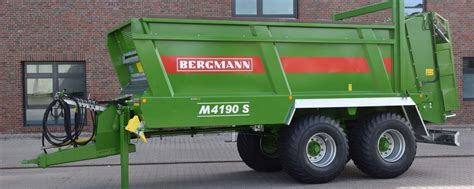

Rozrzutnik obornika Bergmann M 4190
Jest to rozrzutnik na osi tandemowej, do wyboru jest górny lub dolny zaczep amortyzowany, z regulacją wysokości. Podwozie w wersji seryjnej jest wyposażone w 4-resorowe zawieszenie z wahaczami wzdłużnymi. Opcjonalnie dostępna jest oś podnoszona, oś skrętna oraz wymuszone sterowanie osią skrętną.
Seryjnie rozrzutnik uniwersalny Bergmann TSW 4190 S jest wyposażony w poziomy adapter rozdrabniający z 2 walcami oraz w adapter rozrzucający z 2 talerzami o średnicy 1000 mm z 6 łopatkami rozrzucającymi, które posiadają możliwość przestawienia kąta ustawienia. Napęd adaptera rozdrabniającego standardowo jest łańcuchowy, natomiast opcjonalnie możliwy jest napęd wałkami kardana. Przenośnik podłogowy napędzany hydraulicznie, z 4 łańcuchami o odporności na zerwanie 25 ton każdy. Bardzo duża przekładnia napędowa przenośnika podłogowego zapewnia niezawodny transport różnych materiałów prowadzonych do adaptera rozrzucającego. Adapter rozdrabniający z walcami poziomymi, z hydraulicznie przestawianą zasuwą piętrzącą i prześwitem 1.500 mm znakomicie nadaje się do wszystkich rozrzucanych materiałów. Obustronny napęd przenośnika podłogowego daje korzyść równomiernego obciążenia wału poziomego i łańcuchów dzięki czemu przeniesienie siły jest optymalne a zużycie małe. W wersji seryjnej rozrzutniki są wyposażone w dokładny wskaźnik wysokości zasuwy piętrzącej.

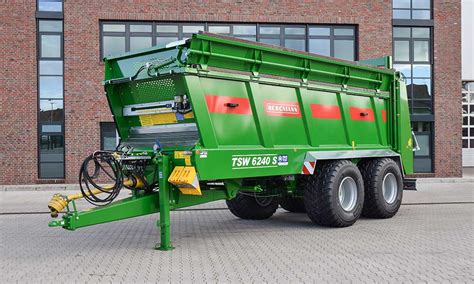

Rozrzutnik uniwersalny TSW 6240 S
Jest seryjnie wyposażony w dolny amortyzowany dyszel zaczepowy (najczęściej wybierany jest z końcówką kulową K80), stopę podporową „Jost”, przenośnik podłogowy z napędem hydraulicznym (cztery łańcuchy 14x50 mm, odporność na zerwanie 25 ton/łańcuch), adapter rozdrabniający z hydrauliczną zasuwą piętrzącą, napędzany łańcuchowo (lub opcjonalnie wałkami kardana).
Pokrywa adaptera rozdrabniającego z możliwością regulacji wysokości prześwitu i kąta nachylenia dolnej części klapy tylnej, zależnie od rozrzucanego materiału i warunków. Dzięki temu można optymalnie ustawić punkt spadania materiału na talerze rozrzucające i uzyskać przez to precyzyjny rozrzut. Osobne zabezpieczenie dla walców rozdrabniających i talerzowego adaptera rozrzucającego. Sprzęgło znajduje się przez każdym adapterem rozdrabniającym i talerzem rozrzucającym, dzięki temu przekładnie są chronione. Awaryjne zatrzymanie przenośnika podłogowego przy nagłym spadku prędkości obrotowej przerywa natychmiast podawanie materiału (opcja). Zawieszenie hydrauliczne o skoku 300 mm zapewnia bardzo dobre właściwości jezdne, bezpieczeństwo i stabilność oraz dostosowanie się do podłoża podczas postoju i jazdy.
Największy rozrzutnik uniwersalny Bergmann TSW 7340 S
Może osiągnąć maksymalną dopuszczalną masę całkowitą aż 34 tony. W wersji seryjnej dyszel amortyzowany o regulowanej wysokości do dolnego zaczepu i hydrauliczna stopa podporowa z przodu, obustronny napęd przenośnika podłogowego, napęd adaptera rozdrabniającego za pomocą łańcuchów (opcjonalnie wałki kardana).
Przyczepy samozbierające Bergmann
Firma Bergmann oferuje również szeroką gamę przyczep samozbierających, które znajdują zastosowanie w zbiorze pasz objętościowych.
Przyczepy samozbierające Bergmann ROYAL

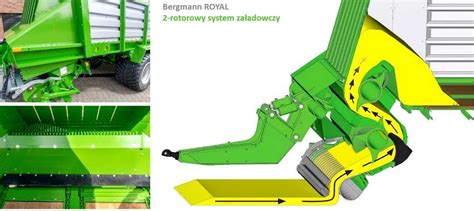

Są wyposażone w 2-rotorowy system załadowczy. Procesy cięcia i prasowania materiału przebiegają oddzielnie. 1 rotor tnący (4 rzędy zębów ułożonych spiralnie) i 1 rotor prasujący (2 rzędy zębów ułożonych spiralnie). Materiał jest cięty, wstępnie sprasowany i przekazywany do komory ładunkowej. Konstrukcja i prędkość obrotowa obu rotorów jest do siebie dopasowana w taki sposób, aby podczas fazy załadunku i przenoszenia nie dochodziło do zgniatania ani ściskania ładunku.
Seryjnie przyczepy samozbierające ROYAL są wyposażone w zaczep górny (możliwy z oczkiem o Ø 40 mm, z końcówką kulową K80, ze sztywnym pierścieniem o Ø 50 mm). Opcjonalnie dostępny jest zaczep dolny (z końcówką kulową K80 lub z obrotowym pierścieniem o Ø 50 mm). Opcjonalnie dostępna jest także hydrauliczna amortyzacja, oś skrętna wleczona. Podłoga transportująca w przyczepach ROYAL jest drewniana, 28 mm, o długiej trwałości dzięki impregnacji drewna.
Podbieracz i mechanizm tnący w modelach ROYAL
Podbieracz krzywkowy o szerokości 1.940 mm, z 5 rzędami palców i rozstawem 55 mm, zapewniający czysty i delikatny zbiór paszy. Rolka dogniatająca pokos i kierowane koła kopiujące w wyposażeniu seryjnym zapewniają równomierny przepływ materiału do rotora tnącego. Mechanizm tnący umożliwia uzyskanie teoretycznej długości cięcia 34 mm. 41 noży na belce nożowej, w jednym rzędzie, zapewnia dokładne, optymalne i wydłużone cięcie oraz gwarantuje wysoką jakość kiszonki.
Przyczepy samozbierające Bergmann REPEX
Wyposażone są w 1 rotor o średnicy 750 mm i szerokości 1.470 mm. 7 masywnych rzędów zębów jest ułożonych spiralnie. Nakładki zębów rotora Hardox (szerokość 15 mm.
Seryjnie przyczepy samozbierające REPEX 29 S, 30 K, 31 S i 32 K są wyposażone w zaczep górny (zaczep dolny jest możliwy opcjonalnie). Natomiast modele REPEX 32 S, 33 K, 34 S i 35 K są seryjnie wyposażone w zaczep dolny. Seryjnie przyczepy REPEX są wyposażone w podłogę transportującą stalową, co zapewnia długą trwałość i jest niespotykanym wręcz rozwiązaniem w tej klasie przyczep.
Podbieracz i mechanizm tnący w modelach REPEX
Podbieracz krzywkowy o szerokości 2.050 mm, z 6 rzędami palców i rozstawem 55 mm, bez problemu zbiera nawet duże pokosy, zapewniając czysty i delikatny zbiór paszy. Rolka dogniatająca pokos z grzebieniem prowadzącym oraz duże, kierowane koła kopiujące, znajdują się w wyposażeniu seryjnym.
Przyczepy samozbierające Bergmann CAREX

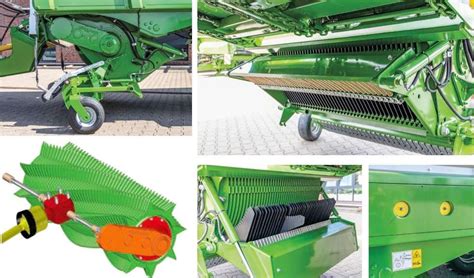

Standardowo przyczepy CAREX są wyposażone w mechanizm tnący z 41 nożami na belce nożowej. Wszystkie modele CAREX można natomiast opcjonalnie wyposażyć w podbieracz o szerokości 2.270 mm w połączeniu z 53-nożowym mechanizmem tnącym. Optymalne dopasowanie do podłoża umożliwia opcjonalny walec kopiujący podbieracza.
Za napęd rotora odpowiada wydajna przekładnia planetarna. Przy swojej kompaktowej konstrukcji dysponuje ona znacznym zapasem mocy i dzięki temu jest przeznaczona do pracy z największymi ciągnikami. Wysokowydajny rotor tnący o średnicy 850 mm i szerokości 1.470 mm, posiada 8 rzędów spiralnie ułożonych zębów. Delikatnie i równomiernie transportuje materiał do przestrzeni ładunkowej. Mechanizm tnący umożliwia uzyskanie teoretycznej długości cięcia 35 mm. 41 noży na belce nożowej, w jednym rzędzie, zapewnia dokładne, optymalne i wydłużone cięcie oraz gwarantuje wysoką jakość kiszonki. Każdy nóż jest indywidualnie zabezpieczony przed ciałami obcymi, noże wracają do kanału cięcia automatycznie, wymiana noży odbywa się bardzo szybko - w tym celu niezbędne jest hydrauliczne odchylenie belki nożowej. Noże odblokowują się automatycznie i można je wyjąć bez używania narzędzi. Jednoczesne podnoszenie dyszla przegubowego powoduje zwiększenie przestrzeni pod przyczepą samozbierającą CAREX, dzięki czemu odchylanie belki nożowej na boki nie jest konieczne.
Przyczepy samozbierające CAREX są wyposażone w zaczep dolny (możliwy z końcówką kulową K80 lub z obrotowym pierścieniem Ø 50 mm). Seryjnie przyczepy CAREX są wyposażone w podłogę transportującą stalową, co zapewnia długą trwałość.
Podbieracz i mechanizm tnący w modelach CAREX (opcja)
Podbieracz krzywkowy o szerokości 2.270 mm, z 6 rzędami palców i rozstawem 55 mm, bez problemu zbiera nawet duże pokosy, zapewniając czysty i delikatny zbiór paszy. Rolka dogniatająca pokos z grzebieniem prowadzącym oraz duże, kierowane koła kopiujące, znajdują się w wyposażeniu seryjnym. Optymalne dopasowanie do podłoża umożliwia opcjonalny walec kopiujący podbieracza.
Przyczepy samozbierające Bergmann SHUTTLE
Za napęd rotora odpowiada wydajna przekładnia planetarna. Przy swojej kompaktowej konstrukcji dysponuje ona znacznym zapasem mocy i dzięki temu jest przeznaczona do pracy z największymi ciągnikami. Wysokowydajny rotor tnący o średnicy 850 mm i szerokości 1.840 mm, posiada 8 rzędów spiralnie ułożonych zębów. Delikatnie i równomiernie transportuje materiał do przestrzeni ładunkowej. Mechanizm tnący umożliwia uzyskanie teoretycznej długości cięcia 34 mm. 53 noże na belce nożowej, w jednym rzędzie, zapewniają dokładne, optymalne i wydłużone cięcie oraz gwarantują wysoką jakość kiszonki. Każdy nóż jest indywidualnie zabezpieczony przed ciałami obcymi, noże wracają do kanału cięcia automatycznie, wymiana noży odbywa się bardzo szybko - w tym celu niezbędne jest hydrauliczne odchylenie belki nożowej. Noże odblokowują się automatycznie i można je wyjąć bez używania narzędzi. Jednoczesne podnoszenie dyszla przegubowego powoduje zwiększenie przestrzeni pod przyczepą samozbierającą SHUTTLE, dzięki czemu odchylanie belki nożowej na boki nie jest konieczne.
Zawieszenie hydrauliczne umożliwia wyrównanie osi 300 mm zapewniając optymalne zachowanie się przyczepy podczas jazdy, maksymalną stateczność i bezpieczeństwo jazdy, stabilność i przyczepność do podłoża. Przyczepy samozbierające SHUTTLE są wyposażone w zaczep dolny (możliwy z końcówką kulową K80 i z obrot...
Rozrzutnik obornika HAWE DST 24
Rozrzutnik obornika 24 tony, model DST 24 niemieckiej marki HAWE słynie za sprawą swojej uniwersalności i wydajności połączonej z doskonałą żywotnością, o czym najlepiej świadczą pozytywne opinie użytkowników na całym świecie. Model HAWE DST 24 to sprawdzone urządzenie oparte na dwuosiowym podwoziu typu tandem, wyposażone w pneumatyczne, dwuobwodowe hamulce. To także wszechstronny rozrzutnik, który sprawdzi się zarówno przy rozprowadzaniu obornika, kompostu, wapna, pomiotu kurzego, jak i innych materiałów.
Jego wytrzymałość zapewnia solidna konstrukcja ramowa oraz fakt, że stalowe elementy - m.in. rama, ściany, podłoga - zostały dodatkowo zabezpieczone metodą KTL. Dzięki temu rozrzutnik DST 24 gwarantuje długie i bezproblemowe działanie nawet pod dużym obciążeniem. To zaś robi wrażenie - pojemność wynosi tu 20 metrów sześciennych, a dopuszczalna masa całkowita 24 tony.
Budowa i funkcje rozrzutnika HAWE DST 24
Za właściwe działanie rozrzutnika HAWE DST 24 odpowiadają cztery łańcuchy podłogowe o znakomitej wytrzymałości oraz dwa horyzontalnie zamontowane rotory na samoczyszczących łożyskach. Odpowiedni rozrzut materiału zapewniają dyski o średnicy 100 centymetrów. Producent zadbał także o liczne udogodnienia w obsłudze. Służy temu m.in. okno podglądowe w ścianie frontowej czy szereg automatycznych mechanizmów - naciągających i smarujących łańcuchy, zabezpieczających podłogę itp.
Opcjonalnie uniwersalny rozrzutnik obornika HAWE DST 24 może zostać wyposażony także w system wagowy ze zmienną dawką oraz system ISOBUS służący do wygodnego sterowania funkcjami urządzenia.
Mechanizm rozrzucający i podłoga
Prosta ręczna regulacja dolnej części osłony rozrzucającej na wysokość i szerokość dla różnych rozrzucanych materiałów. Optymalizacja przepływu materiału na płyty rozsiewające w celu precyzyjnego rozprowadzania. Z dwoma poziomymi walcami rozrzucającymi z przykręcanymi, bardzo odpornymi na zużycie zębami rozrzucającymi wykonanymi ze stali Hardox, obrotowe. Wał podłogi rusztowej DST posiada trzy łożyska. Cztery łańcuchy do podłogi rusztowej o grubości 14 x 50 mm, każdy łańcuch o obciążeniu zrywającym 25 ton. Ponad 1 1/4 cala łańcuchów z automatyką. Naciąg łańcucha i automatyczny. Dyszel zawieszany mechanicznie na zaczepie górnym/dolnym.
