Karetka to kluczowy element wózka widłowego, odpowiedzialny za mocowanie i przemieszczanie ładunków. Jest to niepozorna, lecz niezwykle ważna część maszyny, która odgrywa fundamentalną rolę w procesie transportu ładunków. Jej poprawna eksploatacja bezpośrednio wpływa na bezpieczeństwo oraz efektywność pracy w magazynach i zakładach produkcyjnych. Karetka, inaczej nazywana płytą czołową, stanowi ogniwo łączące maszt z widłami, umożliwiając efektywne podnoszenie i przewożenie towarów.
Czym jest karetka wózka widłowego?
Karetka w wózku widłowym to jego część mająca kluczowe znaczenie w systemie podnoszenia i transportu ładunków. Jest to stalowa rama przesuwająca się w pionie po prowadnicach masztu, na której montuje się widły lub specjalistyczny osprzęt. Karetka odpowiada za prawidłowe przymocowanie osprzętu, stabilność ładunku oraz jego precyzyjne przesuwanie i unoszenie. Dzięki niej możliwe jest łatwe podnoszenie i opuszczanie ładunków na różne wysokości składowania, a także ich stabilne mocowanie.
Budowa karetki obejmuje:
- Ramę główną - solidną konstrukcję, do której przymocowane są widły.
- Zestawy rolek górnych i dolnych - odpowiadają za płynny pionowy ruch karetki wzdłuż prowadnic masztu.
- Zaczepy do wideł - miejsca montażu wideł lub innego osprzętu.
- Kratę ochronną - zamontowana na górnym odcinku konstrukcji, pełni funkcję ochronną dla operatora.
Karetka zawsze ułożona jest w pozycji równoległej do masztu pojazdu i stanowi element, bez którego nie mogłoby się odbywać ani unoszenie, ani opuszczanie ładunków. Niektóre modele posiadają również zdolność ruchu w poziomie, co zwiększa elastyczność operacyjną.
Funkcje i znaczenie karetki
Karetka pełni kluczową rolę w systemie wózka widłowego, współpracując z innymi elementami, takimi jak maszt i widły. Ich współdziałanie wpływa na wydajność operacji transportowych. Karetka ma kluczowe znaczenie w operacjach podnoszenia oraz opuszczania ładunków, a także odpowiada za ich stabilne mocowanie. Mechanizmy, w których karetka odgrywa kluczową rolę, różnią się w zależności od zastosowanego systemu.
Najważniejsze zadania karetki to:
- Zapewnienie stabilności i bezpieczeństwa podczas transportu ładunków.
- Umożliwienie precyzyjnego podnoszenia i opuszczania towarów.
- Mocowanie wideł lub innego osprzętu, takiego jak przesuw boczny, chwytaki czy przedłużki wideł.
- Ochrona operatora dzięki kracie ochronnej, która zabezpiecza przed upadkiem ładunku.
Wózek widłowy - nie takie proste jak się wydaje
Materiały i wytrzymałość
Karetka jest wykonana z wytrzymałych materiałów, najczęściej ze stali, zapewniających stabilność i bezpieczeństwo. Materiał karetki ma kluczowe znaczenie dla jej funkcjonalności i bezpieczeństwa w operacjach. Prosta i bardzo wytrzymała stalowa konstrukcja karetki jest mocno eksploatowanym elementem całego systemu, dlatego jej trwałość jest niezwykle istotna.
Klasyfikacja karetek wózków widłowych (system FEM)
Karetki wózka widłowego klasyfikowane są według systemu FEM (Federation Européenne de la Manutention), który określa ich rozmiary i przeznaczenie. Ten podział wpisuje się w ogólnie przyjęty standard ISO/FEM, który dotyczy wszystkich wózków widłowych, bez względu na ich markę. Każda klasa karetki odpowiada konkretnemu układowi montażowemu oraz maksymalnej nośności.
Podział na klasy i podtypy (A i B) zależy od udźwigu maszyny i odległości pomiędzy dwoma mocowaniami wideł - górnym i dolnym:
- Klasa I - dla wózków o udźwigu do 999 kg
- Klasa II - dla wózków o udźwigu od 1000 do 2500 kg (najczęściej stosowana w standardowych wózkach magazynowych)
- Klasa III - dla wózków o udźwigu od 2501 do 4999 kg (dla większych i cięższych ładunków)
- Klasa IV - dla wózków o udźwigu od 5000 do 8000 kg
- Klasa V - dla wózków o udźwigu od 8001 do 10 999 kg
Różnice pomiędzy klasami dotyczą głównie wymiarów karetki, położenia zaczepów i konstrukcji rolek, co przekłada się na sposób montażu oraz zakres współpracy z różnymi rodzajami wideł. Prawidłowe wyznaczenie klasy karetki wózka widłowego jest bardzo istotne zarówno dla późniejszego montażu wideł, jak i innego osprzętu. Zbyt niska klasa karetki w stosunku do udźwigu maszyny uniemożliwi bezpieczne podnoszenie ładunków, może ulec wygięciu lub doprowadzić do awarii sprzętu czy nawet upadku ładunku z wideł.
Jak wyznaczyć klasę karetki?

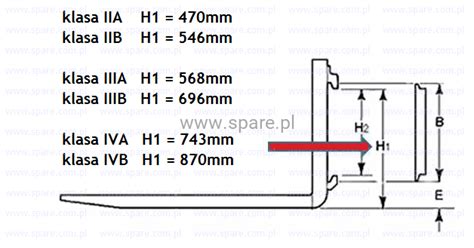

Klasę karetki wózka widłowego można określić samodzielnie w bardzo prosty sposób. Wystarczy zmierzyć odległość pomiędzy dołem górnego a górą dolnego mocowania wideł. Następnie należy porównać uzyskany pomiar z tabelą opisującą klasy. Poprawne dopasowanie klasy karetki do wózka widłowego stanowi podstawę długotrwałego i bezproblemowego użytkowania maszyny.
Wybór i dobór karetki
Istnieje wiele rodzajów karetek dostosowanych do różnych modeli wózków widłowych oraz specyfiki ładunków. Różne modele wózków widłowych mają specyficzne wymagania dotyczące karetki. Dobór karetki powinien opierać się na szczegółowej analizie warunków pracy oraz typów obsługiwanych ładunków.
Przy wyborze nowej karetki wideł należy wziąć pod uwagę kilka podstawowych parametrów technicznych:
- Szerokość - musi być dopasowana do szerokości masztu wózka oraz konstrukcji jego prowadnic.
- Odległość między dolną krawędzią karetki a zaczepami wideł - bezpośrednio wynika z wybranej klasy karetki i wpływa na kompatybilność z dostępnym osprzętem oraz prawidłowe ułożenie wideł.
- Udźwig - jaki konstrukcja musi przenieść, co jest ściśle związane z klasą karetki.
- Typ osprzętu - jaki będzie do niej przymocowany (przesuw boczny, chwytaki czy przedłużki wideł) - wymaga nie tylko odpowiedniej mocy, ale także właściwej konstrukcji karetki.
W firmach logistycznych, które wykorzystują wózki widłowe wewnątrz nowoczesnych hal, najczęściej sprawdzają się standardowe karetki klasy II lub III. W środowiskach zewnętrznych, gdzie występuje zwiększone zapylenie, wilgoć czy nierówne podłoża, warto postawić na modele wzmocnione o wyższej odporności na korozję i uszkodzenia mechaniczne.
Konserwacja i bezpieczeństwo
Odpowiednie dbanie o stan techniczny karetek wózków widłowych jest bardzo istotne dla ich prawidłowej kondycji i długiej żywotności. Regularne kontrole stanu karetki są kluczowe dla uniknięcia awarii i zapewnienia bezpieczeństwa operatorów. Zaniedbania w konserwacji karetki wideł mogą skutkować nie tylko szybszym zużyciem, ale również poważnymi awariami oraz przestojami w pracy wózków widłowych.
Obowiązki operatora i serwisowanie
Operatorzy powinni stosować odpowiednie techniki konserwacji karetki, aby zminimalizować ryzyko wypadków i awarii. Znajomość konstrukcji karetki jest niezbędna dla operatorów wózków widłowych. Wizualna kontrola wszystkich elementów wózka widłowego - w tym karetki - przed rozpoczęciem pracy należy do obowiązków operatora maszyny. Wszystkie wygięcia, wyszczerbienia czy pęknięcia powinny być od razu zgłaszane do serwisu - drobne, pozornie nieistotne usterki mogą skutkować poważnym zagrożeniem w trakcie pracy.
Każda karetka powinna być poddawana regularnym przeglądom, obejmującym:
- Kontrolę zużycia rolek - regularne smarowanie rolek oraz ślizgów jest kluczowe dla płynnego ruchu.
- Sprawdzenie stanu ramy - ocena, czy nie występują pęknięcia, odkształcenia lub nadmierna korozja.
- Mechanizmy mocujące widły - ich obluzowanie może prowadzić do przemieszczenia lub wypadnięcia ładunku.
Wszystkie ruchome części wymagają regularnego smarowania, a w przypadku jakichkolwiek wątpliwości warto skonsultować się ze specjalistą lub autoryzowanym serwisem. Karetka wózka widłowego przyjmuje ogromne obciążenia, dlatego też najmniejszy uszczerbek może szybko przerodzić się w tragiczną w skutkach awarię.
Krata ochronna
Kratownica ochronna, umieszczona na tylnej części karetki wózka widłowego, pełni niezwykle ważną funkcję ochronną. Jej zadaniem jest zabezpieczenie operatora przed ewentualnym upadkiem ładunku podczas jazdy, podnoszenia lub gwałtownego zatrzymania wózka widłowego. Krata, mimo że często pomijana w analizie technicznej, stanowi obowiązkowy element w większości modeli zgodnych z przepisami BHP. Dobrze zaprojektowana powinna zapewniać widoczność, a jednocześnie chronić przed przesuwającymi się w tył ładunkami.
