Rozrzutnik Obornika: Budowa i Zasada Działania

Rozrzutnik obornika to kluczowa maszyna rolnicza, której głównym zadaniem jest równomierne rozprowadzanie obornika oraz innych nawozów organicznych na polu. Jest to proces fundamentalny dla zrównoważonego rolnictwa, mający na celu poprawę jakości gleby i zwiększenie potencjalnych plonów. Rozrzutniki obornika, nazywane często również roztrząsaczami, są stosowane do dystrybucji nawozu na polach od bardzo dawna. Tego typu sprzęt przez lata niewiele się zmienił, oprócz tego, że wcześniej był ciągnięty przez konie, a obecnie wykorzystuje się do tego ciągniki rolnicze.

Współcześnie praca w polu jest dużo łatwiejsza niż jeszcze kilkanaście lat temu, w dużej mierze dzięki wszelkim maszynom rolniczym, które zastępują pracę fizyczną rolnika. Jedną z takich maszyn jest rozrzutnik obornika, który spełnia bardzo ważną rolę podczas operacji nawożenia oraz użyźniania pola.

Historia Rozrzutników Obornika w Polsce

Ręczne roztrząsanie obornika należało do jednych z najcięższych prac i nie zapewniało równomiernego rozłożenia na całej powierzchni pola. W Polsce rozrzutniki obornika powszechnie weszły w użycie dopiero po II wojnie światowej. Pierwszą polską konstrukcją rozrzutnika obornika był roztrząsacz RT-1. Produkcja krajowej maszyny uruchomiona została na początku lat pięćdziesiątych w Czarnej Białostockiej i był on dostarczany równolegle z czechosłowackim rozrzutnikiem RT-203.

Zasadnicza idea rozrzutnika obornika nie zmieniła się do dzisiejszych czasów. RT-1 składał się z ramy opartej na dwukołowym podwoziu, na której spoczywała drewniana skrzynia ładunkowa (w późniejszych wersjach metalowa). Na podłodze skrzyni znajdował się przenośnik listwowy, który przesuwał masę obornika do tyłu, do adaptera roztrząsającego. Przenośnik ten składał się z dwóch łańcuchów Galla połączonych listwami ze stalowych kątowników. Tylna część skrzyni była otwarta i w niej umieszczono nad przenośnikiem łańcuchowym obrotowy bęben podający obornik na roztrząsacz łopatkowy. Mechanizmy rozrzutnika uzyskiwały napęd od wału przekaźnikowego ciągnika, który posiadał sprzęgło przeciążeniowe. Przenośnik listwowy wyposażono w napęd od mechanizmu mimośrodowego, co umożliwiało regulację dawki wyrzucanego obornika. Ilość ta zależała również od prędkości jazdy. Czas rozrzucania na polu ładunku skrzyni wynosił około 7 - 10 minut, a skrzynia mieściła około 2 tony obornika. Gęstość pokrycia pasem obornika była nierównomierna, dlatego sąsiadujące pasy musiały się pokrywać. Przed epoką rozsiewaczy do wapna typu RCW, do wapnowania stosowano również rozrzutniki RT.

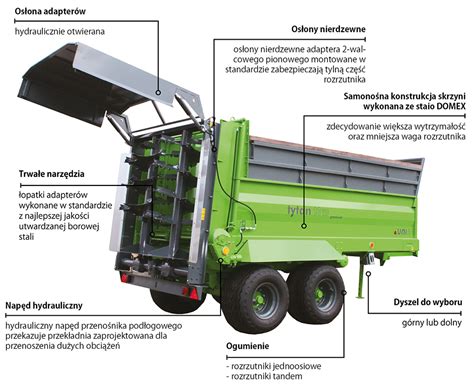

Kluczowe Elementy Konstrukcyjne Rozrzutnika Obornika

Na pierwszy rzut oka rozrzutnik obornika może przypominać zwykłą przyczepę rolniczą podłączaną do ciągnika. Jego konstrukcja obejmuje jednak szereg wyspecjalizowanych elementów, które są odpowiedzialne za transportowanie, rozdrabnianie i równomierne rozrzucanie nawozu.

Skrzynia Załadunkowa

Jest to główny element konstrukcji, przeznaczony do przechowywania obornika. Skrzynia załadunkowa musi pomieścić duże ilości obornika. Najważniejszym aspektem skrzyń jest ich wytrzymałość oraz odporność korozyjna. Producenci rozrzutników oferują skrzynie zbudowane z blachy odpornej na korozję, o różnej wytrzymałości i grubości od 4 mm do 8 mm, jednak większa grubość przekłada się na zmniejszenie jej całkowitej ładowności.

Odpowiednia pojemność skrzyni jest zależna od wielkości gospodarstwa. Dla mniejszych gospodarstw wystarczające są skrzynie o pojemności 6 m³, podczas gdy duże gospodarstwa wymagają jednostek o pojemności przekraczającej 12 m³. Gospodarstwa o średnim areale zazwyczaj korzystają z rozrzutników o pojemności 8-12 m³.

Ładowność rozrzutników obornika, czyli maksymalna waga nawozu, którą mogą przewieźć, zazwyczaj waha się od 2,5 do 12 ton. Pojemność skrzyni w rozrzutniku obornika określa maksymalną ilość nawozu, jaką można załadować i rozsypać na polu w jednym przejeździe. Zwykle standardowe pojemności wahają się od 5,8 m³ do 13 m³, z najczęściej występującymi wartościami 9,2 m³ oraz 10,4 m³. Wybór odpowiedniego rozmiaru skrzyni ma istotny wpływ na efektywność pracy.

Przenośnik Podłogowy

W środku skrzyni znajduje się bardzo ważny element każdego rozrzutnika, którym jest przenośnik łańcuchowy. Przenośnik podłogowy odgrywa niezwykle istotną rolę w procesie transportu nawozu, efektywnie przesuwając materiał w kierunku adaptera. Zazwyczaj producenci proponują dwa rzędy przenośników, których sterowanie jest hydrauliczne. Przenośnik wyposażony w taśmę składającą się z listew napędzanych łańcuchem zapewnia regularny i nieprzerwany ruch obornika. Może być napędzany z wykorzystaniem hydrauliki lub mechaniki, co daje możliwość dokładnej regulacji prędkości transportu nawozu.

Zespół Rozrzucający (Adapter)

Adapter, czyli zespół noży zamocowany na specjalnych wałkach, obraca się, rozdrabniając i rozrzucając obornik po polu. Dokładny wygląd i sposób montażu adaptera może być różny w zależności od modelu rozrzutnika. Adaptery wyróżniają się elastycznością w ustawieniu i mogą być umiejscowione zarówno w pozycji pionowej, jak i poziomej. Wybór odpowiedniego wyposażenia technicznego, jak wałki czy noże, pozwala na dostosowanie rozrzutnika do indywidualnych potrzeb.

Typy Adapterów:

• Adapter pionowy: Montuje się go w pozycji pionowej. Wyposażony jest w dwa lub cztery wirniki, które mają wałki i noże do rozdrabniania. Napęd tego adaptera jest zasilany z wałka odbioru mocy ciągnika. Model z czterema wirnikami pozwala na szybsze rozdrabnianie i rozrzucanie większych ilości nawozu, co znacząco zwiększa wydajność urządzenia. Adapter pionowy efektywnie rozdrabnia nawóz, zapewniając jego równomierne rozrzucenie.
• Adapter poziomy: Montowany jest w poziomej orientacji i wyposażony w wałki rozdrabniające, które precyzyjnie tną nawóz na mniejsze fragmenty. Dodatkowo, tarcze rozstrząsające gwarantują równomierne rozprowadzanie materiału nawozowego na dużym obszarze. Taki wybór pozwala na dostosowanie adaptera do zróżnicowanych potrzeb oraz warunków pracy.

Rozdrabnianie nawozu w adapterach odgrywa kluczową rolę w procesie nawożenia. Wirniki oraz wałki rozdrabniające znacząco zwiększają jednorodność materiału, eliminując nierówności, które mogłyby negatywnie wpłynąć na efektywność nawożenia. Dzięki tym procesom równomierność nawożenia wzrasta, co przekłada się na lepsze wykorzystanie nawozu przez rośliny.

Podwozie i Oś

W zależności od rodzaju urządzenia, może mieć ono budowę jedno- lub dwuosiową. Niektóre rozrzutniki mają też budowę tandemową.

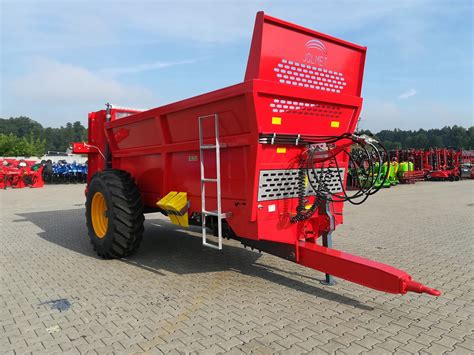

• Podwozie jednoosiowe: Najczęściej wykorzystywane w rozrzutnikach o mniejszej ładowności. Doskonale sprawdza się w niewielkich gospodarstwach, gdzie dbają o skuteczne i dokładne nawożenie upraw. Charakteryzuje się lekkością w manewrowaniu i łatwą obsługą. Rozrzutniki jednoosiowe oferują mniejsze możliwości, zazwyczaj do około 4 ton, co czyni je idealnym wyborem dla mniejszych gospodarstw lub na gleby o ograniczonej nośności.

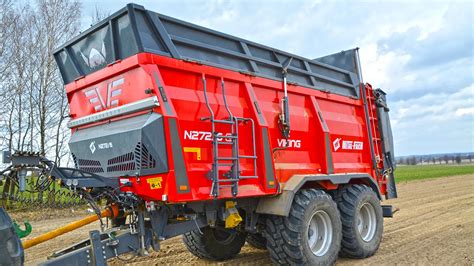

• Podwozie dwuosiowe (tandem): Ten rodzaj podwozia najczęściej wybierany jest do rozrzutników o dużej ładowności, przeznaczonych do pracy w średnich i dużych gospodarstwach. Podwozie typu tandem świetnie sprawdza się w trudnym terenie, bezproblemowo pracuje na łąkach i polach, nie powodując dużej ingerencji w podłoże. Rozrzutniki dwuosiowe dysponują znacznie większym ładunkiem, sięgającym nawet 10 ton.

System Napędowy

Napęd rozrzutnika obornika głównie korzysta z wału odbioru mocy (WOM) ciągnika, dzięki czemu energia jest skutecznie przekazywana do adapterów rozdrabniających oraz przenośnika podłogowego. Alternatywnie dostępny jest również napęd hydrauliczny, który oferuje możliwość precyzyjnego kontrolowania prędkości taśmy przenośnika podłogowego. Wał odbioru mocy pełni istotną funkcję w napędzie rozrzutnika, zapewniając niezawodność i wydajność.

Zasada Działania i Funkcjonalność

Mechanizm Rozrzucania

Podstawowe działanie rozrzutnika obornika opiera się na kilku kluczowych mechanizmach. Gdy urządzenie pracuje, zespół noży obraca się na specjalnych wałkach, tnąc i rozrzucając obornik w polu. Dzieje się to dzięki wałowi odbioru mocy lub silnikowi hydraulicznemu napędzanemu z hydrauliki pojazdu. Obornik przesuwa się w stronę zespołu rozrzucającego dzięki taśmie składającej się z listew napędzanych łańcuchem lub ściankom przesuwającym się wraz z podłogą. Rozdrobniony obornik opuszcza skrzynię poprzez tylną lub boczną burtę. Cały proces polega na równomiernym przenoszeniu obornika ze zbiornika na mechanizm rozrzucający, który następnie rozdrabnia i rozprowadza go na polu.

Zastosowanie Poza Obornikiem

Wbrew pozorom, rozrzutniki obornika mają szerokie możliwości zastosowania. Roztrząsacz może służyć również do nawożenia takimi nawozami naturalnymi jak kompost, torf czy nawozy zielone (świeża masa roślinna). Jest to niezwykle użyteczne urządzenie, które umożliwia równomierne rozpraszanie kompostu, torfu oraz innych organicznych nawozów. Naturalne nawozy, które świetnie sprawdzają się w połączeniu z rozrzutnikiem, cieszą się szczególną popularnością w rolnictwie ekologicznym i precyzyjnym. Każdy z tych materiałów wymaga odpowiedniego przetworzenia, co realizowane jest za pomocą wyspecjalizowanych adapterów - zarówno pionowych, jak i poziomych. Właściwe adaptery sprawiają, że pomiot kurzy oraz wapno nie tworzą grudek, a gnojowica jest rozprowadzana w sposób sprzyjający szybkiemu wchłanianiu przez rośliny.

Niewiele osób wie o tym, że rozrzutniki obornika znajdują wiele zastosowań nie tylko w rolnictwie, ale również w leśnictwie oraz nowoczesnym budownictwie. Niektórzy rolnicy, po wyjęciu z rozrzutnika adaptera i wstawieniu w jego miejsce burty, korzystają z urządzenia także w funkcji przyczepy. Wśród wielu modeli rozrzutników obornika dostępne są urządzenia z wyrzutem tylnym, przednim i bocznym.

Regulacja Posuwu i Dawki Nawożenia

Kluczowym aspektem efektywnego działania rozrzutnika jest możliwość precyzyjnej regulacji posuwu, co wpływa na równomierność rozrzutu i dawkę nawożenia.

• Sterowanie przenośnikiem podłogowym: Praca przenośnika podłogowego jest sterowana za pomocą rozdzielacza umieszczonego w kabinie ciągnika. Umożliwia to szybką zmianę kierunku przesuwu i skraca czas reakcji maszyny.
• Regulacja prędkości posuwu: Prędkość przenośnika podłogowego reguluje się za pomocą pokrętła regulatora przepływu, zazwyczaj w skali od 0 do 10. Nastawienie na 0 oznacza zatrzymanie pracy podajnika. Hydrauliczne podajniki oferują bardzo precyzyjne możliwości dostosowania prędkości podawania materiału, co jest szczególnie przydatne przy pracy z materiałami o różnej konsystencji. Hydraulika zapewnia stabilność pracy nawet przy zmiennym obciążeniu, co przekłada się na równomierny rozrzut.

Dawka nawożenia rozrzutnika obornika z hydraulicznym posuwem zależy od kilku czynników:

• Prędkość posuwu hydraulicznego: Szybszy posuw zwiększa ilość obornika podawanego na wałki rozrzucające w jednostce czasu, co skutkuje większą dawką. Wolniejszy posuw zmniejsza dawkę.
• Szerokość robocza rozrzutnika: Im większa szerokość robocza, tym cieńsza warstwa obornika na jednostkę powierzchni, co wpływa na zmniejszenie dawki.
• Prędkość jazdy ciągnika: Wolniejsza jazda ciągnika oznacza, że większa ilość obornika zostanie rozrzucona na mniejszym obszarze, zwiększając dawkę. Szybsza jazda prowadzi do mniejszej dawki.

Na dawkę nawożenia wpływa również wysokość załadowanego obornika w skrzyni. Ważne jest dążenie do równomiernego rozmieszczenia ładunku, aby zapewnić optymalne rozrzucanie. Po ustawieniu dawki zaleca się przeprowadzenie testu próbnego na niewielkim fragmencie pola. Pozwala to na ocenę rozrzuconej ilości obornika i ewentualne dostosowanie ustawień.

Porównanie Posuwu Mechanicznego i Hydraulicznego

Wybór między posuwem mechanicznym a hydraulicznym jest częstym dylematem podczas zakupu rozrzutnika. Oba rozwiązania mają swoje wady i zalety.

Posuw Mechaniczny

• Zalety: Prostota konstrukcji, niższa cena zakupu. Możliwość ustawienia stałego posuwu poprzez wybór odpowiedniego zęba.
• Wady: Praca "na szarpnięcia", co może prowadzić do szybszego zużycia łańcuchów, wałków i łożysk. Potencjalnie nierównomierny rozrzut, szczególnie przy trudnym materiale. Wymaga większego zapotrzebowania mocy od ciągnika w momentach dopchnięcia materiału.

Posuw Hydrauliczny

• Zalety: Płynna praca bez szarpnięć, co wydłuża żywotność układu napędowego i minimalizuje ryzyko awarii. Bardzo precyzyjna regulacja dawki. Mniejsze zapotrzebowanie mocy od ciągnika. Równomierny rozrzut, szczególnie ważny na łąkach.
• Wady: Wyższa cena zakupu. Wymaga podłączenia do układu hydraulicznego ciągnika. W niektórych starszych rozwiązaniach konieczność synchronizacji olejów w ciągnikach przy zmianie maszyny.

Wielu użytkowników podkreśla, że posuw hydrauliczny zapewnia bardziej jednostajny ruch materiału, co przekłada się na równomierne rozrzucenie obornika. Nowoczesne rozrzutniki z posuwem hydraulicznym często posiadają własne pompy olejowe, zbiorniki i rozdzielacze, co minimalizuje zależność od hydrauliki ciągnika. W kwestii mieszania olejów w układach hydraulicznych, należy pamiętać, że jest to potencjalnie groźne dla samego ciągnika, jednak zazwyczaj, przy codziennym użytkowaniu tej samej maszyny, problem ten nie występuje.

Wybór, Konserwacja i Finansowanie Rozrzutnika

Jak Wybrać Rozrzutnik Obornika

Dobór rozrzutnika obornika do gospodarstwa to proces, który wymaga uważnej analizy kilku kluczowych aspektów. Na wybór optymalnego modelu wpływa wiele czynników, począwszy od osobistych preferencji, poprzez wielkość gospodarstwa, w którym maszyna będzie pracowała, aż po konkretne potrzeby i oczekiwania względem jej funkcjonalności.

• Wielkość gospodarstwa i uprawy: Determinuje, jaką ładowność i pojemność powinien mieć rozrzutnik. Rozrzutnik obornika powinien być dostosowany do wielkości gospodarstwa oraz rodzaju uprawy.
• Rodzaj upraw: Różne rośliny mają odmienne potrzeby nawozowe, co wpływa na decyzję o odpowiednim sprzęcie.
• Typ nawozów: Obornik, kompost, czy pomiot kurzy wymagają zastosowania odpowiednich adapterów i systemów napędowych.
• Moc ciągnika: Istotna jest precyzja oraz równomierność rozrzucania, dlatego warto również dopasować rozrzutnik do mocy ciągnika.
• Parametry terenu: Mają one bezpośredni związek z typem podwozia.
• Rozmiar i kształt skrzyni załadunkowej: Im większe gospodarstwo, tym większe potrzeby w zakresie nawożenia. Przykładowo, istnieją rozrzutniki obornika typu "Jamnik", które charakteryzują się niezwykle dużą pojemnością i charakterystyczną, podłużną budową skrzyni.
• Materiał i technologia zabezpieczenia skrzyni: Niezwykle ważne jest, z jakiego materiału została wykonana skrzynia załadunkowa, a także jakimi metodami została zabezpieczona przed korozją. Skrzynia rozrzutnika narażona jest na kontakt z różnymi środkami chemicznymi pochodzącymi z nawozów, ponadto pracuje w różnych warunkach atmosferycznych.
• Rodzaj adaptera: Ma kluczowe znaczenie, ponieważ wpływa na wydajność maszyny, a także rodzaj materiału, jakim możemy nawozić.
• Dodatkowe akcesoria: Wiele rozrzutników może być wzbogacona o różnego rodzaju funkcjonalności, które ułatwiają i usprawniają pracę na roli.
• Homologacja: To istotna kwestia, jeśli zależy na możliwości przewożenia nawozów czy płodów rolnych po drogach krajowych.

Dzięki temu zaawansowanemu systemowi, rozrzutnik obornika pracuje z naprawdę dużą efektywnością. Dokładny wybór sprzętu rolniczego, który odpowiada oczekiwaniom, może znacząco zredukować liczbę przejazdów i skrócić czas przeznaczony na nawożenie.

Części Zamienne i Konserwacja

Rozrzutnik obornika, jak każda maszyna rolnicza, wymaga regularnej konserwacji i wymiany zużytych części. Jego zaletą jest prosta budowa, która skutkuje tym, że części do rozrzutnika w porównaniu do niektórych części do maszyn rolniczych są tanie oraz łatwo dostępne. Rozrzutniki obornika to proste maszyny, które znacznie ułatwiają pracę w polu. Są one z reguły mało awaryjne, co skutkuje niskim kosztem utrzymania.

Do najczęściej wymienianych elementów należą:

• Łańcuchy przenośnika
• Wałki rozrzucające
• Łożyska i tuleje
• Koła zębate i sprzęgła
• Elementy korbowe (korby, czopy, sworznie)
• Napinacze
• Elementy obudowy i pokrywy
• Elementy elektryczne i sygnalizacyjne (lampy, trójkąty ostrzegawcze)

Odpowiednie dopasowanie kół i łożysk zapewnia efektywne rozprowadzanie obornika, minimalizując tarcie. Elementy korbowe przenoszą siły z układu napędowego na mechanizmy robocze, zapewniając stabilność pracy. Łańcuchy i napinacze odpowiadają za przenoszenie napędu na mechanizmy transportujące obornik. Pokrywy chronią mechanizmy przed uszkodzeniami i zanieczyszczeniami, zapewniając ich długowieczność. Regularna wymiana tych elementów oraz dbałość o stan techniczny maszyny pozwalają na jej długotrwałą i bezawaryjną pracę.

Zalety Stosowania Rozrzutnika

Rozrzutniki obornika posiadają wiele istotnych zalet, które znacząco wpływają na efektywność nawożenia oraz komfort pracy. Przede wszystkim, ich zdolność do równomiernego rozrzucania nawozu przekłada się na wyższą wydajność i ograniczenie strat. Nowoczesne urządzenia są wyposażone w hydrauliczny napęd taśmy, co zapewnia stałą prędkość oraz precyzyjność działania. Dodatkowo, zaawansowane systemy rozdrabniania i rozrzucania nawozu gwarantują lepsze pokrycie pola. Ich konstrukcja zapewnia stabilność i wygodę użytkowania, co przyczynia się do skrócenia czasu wykonywania prac w polu. Co więcej, proces rozdrabniania znacznie poprawia kontakt nawozu z glebą, co przyspiesza mineralizację oraz uwalnianie składników pokarmowych. Takie podejście skutkuje minimalizacją strat nawozu i maksymalizacją efektywności nawożenia. Dzięki nowoczesnym rozwiązaniom technicznym, rolnicy mogą osiągać lepsze wyniki w uprawach.

Opcje Finansowania

Zakup rozrzutnika obornika można sfinansować na różnorodne sposoby. Najpopularniejszą opcją jest finansowanie oferowane przez producentów oraz dystrybutorów sprzętu rolniczego. Finansowanie fabryczne sprawia, że nabycie nowoczesnych maszyn staje się prostsze, eliminując konieczność wydawania znacznych kwot z własnego budżetu. Opcje finansowania fabrycznego dla rozrzutników obornika obejmują kredyty oraz leasingi, które są dostępne u producentów i ich autoryzowanych dealerów. Dzięki tym formom finansowania, rolnicy mogą łatwiej uzyskać dostęp do nowoczesnych rozrzutników obornika, co w rezultacie wspiera rozwój branży i podnosi efektywność pracy.
